Fendt Dispositivo de envoltura de pacas Rollector 130 Manual del Operador – PDF DOWNLOAD(Spanish)

Description

Fendt Dispositivo de envoltura de pacas Rollector 130 Manual del Operador – PDF DOWNLOAD(Spanish)

DESCRIPTION:

Fendt Dispositivo de envoltura de pacas Rollector 130 Manual del Operador – PDF DOWNLOAD(Spanish)

1.2 Instrucciones de seguridad

• USTED es responsable de que el funcionamiento y el mantenimiento de la máquina sean SEGUROS.
• USTED debe asegurarse de que todas las personas que vayan a utilizar la máquina o que vayan a realizar trabajos en ella comprendan toda la información relacionada con la SEGURIDAD de este manual.
• USTED es el factor clave de la seguridad. Aplicar las buenas prácticas de seguridad no solo puede evitar que usted sufra un accidente, sino también las personas que le rodean. Incorpore estos procedimientos a su programa de seguridad. Asegúrese de que TODO AQUEL que maneje la máquina, realice trabajos de mantenimiento en ella o trabaje cerca de ella respete las precauciones de seguridad.

Siga la secuencia de seguridad para evitar el riesgo de lesiones o muerte:

• Los propietarios deberán completar la formación con todos los operadores antes de que utilicen la máquina. Dicha formación debe realizarse un mínimo de una vez al año.
• El operador deberá leer, comprender y respetar todas las instrucciones de seguridad y manejo incluidas en el manual.
• Las personas que no hayan leído y comprendido todas las instrucciones de seguridad y manejo no deberán utilizar la máquina.
• No modifique el equipo. Los ajustes no aprobados por el fabricante pueden cambiar el funcionamiento de la máquina y causar daños o lesiones personales.
• Utilice solo piezas de repuesto homologadas y asegúrese de que los procedimientos de reparación únicamente los realicen técnicos autorizados

1.2.1 Seguridad general

• • Lea y estudie el manual y todas las etiquetas de seguridad antes de manejar la máquina.
• Siga todas las normas de seguridad de este manual, así como las instrucciones o advertencias colocadas en la máquina.
• Utilice la máquina únicamente para su uso previsto correcto.
• Solo las personas autorizadas que hayan estudiado el manual del operador podrán manejar, conducir o llevar a cabo tareas de mantenimiento en la máquina.
• Mantenga a las personas alejadas de las piezas móviles, así como cualquier otro objeto.
• Compruebe que la instalación de todos los protectores de seguridad y dispositivos de protección es correcta y que funcionan correctamente.
• Utilice siempre un tractor con cabina. Durante el funcionamiento, cierre siempre la cabina del tractor para reducir el ruido. El sonido fuerte puede reducir la capacidad auditiva.
• Mantenga siempre una distancia mínima de 3 m entre la máquina y las líneas eléctricas.
• Conozca la altura de la máquina
• Utilice ropa y accesorios de protección adecuados (guantes, gafas de seguridad y protectores para los oídos).
• Esté alerta de los peligros y los signos que denotan posibles anomalías (fugas o ruidos).
• Mantenga las etiquetas de seguridad limpias para garantizar su visibilidad en todo momento. Sustituya las etiquetas de seguridad que falten o que sean ilegibles.
• Tenga a mano el número de teléfono del centro médico de urgencias de su localidad.
• Póngase en contacto con su concesionario local en caso de dudas
• Conecte la máquina al tractor utilizando los procedimientos de este manual. Conecte la máquina a un gancho de remolque del tractor homologado según la legislación local.
• Asegúrese de que el peso del eje delantero del tractor sea suficiente. Asegúrese de no superar el peso máximo permitido sobre el eje trasero.
• No conecte la máquina al tractor cuando el motor del tractor esté en marcha.
• Libere la presión del sistema hidráulico antes de conectar o desconectar las mangueras hidráulicas. Consulte el manual del tractor.

TABLE OF CONTENTS:

Fendt Dispositivo de envoltura de pacas Rollector 130 Manual del Operador – PDF DOWNLOAD(Spanish)

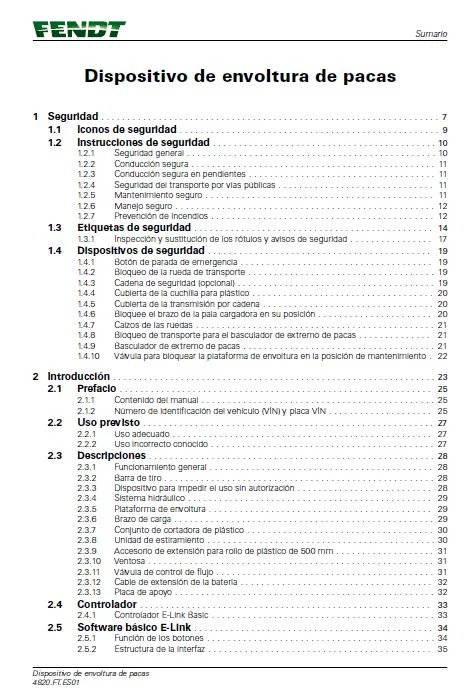

1 Seguridad 7
11 Iconos de seguridad 9
12 Instrucciones de seguridad 10
121 Seguridad general 10
122 Conducción segura 11
123 Conducción segura en pendientes 11
124 Seguridad del transporte por vías públicas 11
125 Mantenimiento seguro 11
126 Manejo seguro 12
127 Prevención de incendios 12

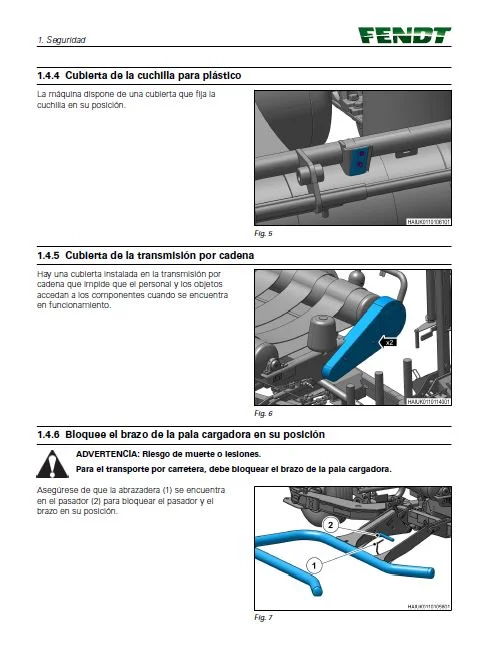

13 Etiquetas de seguridad 14
131 Inspección y sustitución de los rótulos y avisos de seguridad 17
14 Dispositivos de seguridad 19
141 Botón de parada de emergencia 19
142 Bloqueo de la rueda de transporte 19
143 Cadena de seguridad (opcional) 19
144 Cubierta de la cuchilla para plástico 20
145 Cubierta de la transmisión por cadena 20
146 Bloquee el brazo de la pala cargadora en su posición 20
147 Calzos de las ruedas 21
148 Bloqueo de transporte para el basculador de extremo de pacas 21
149 Basculador de extremo de pacas 21
1410 Válvula para bloquear la plataforma de envoltura en la posición de mantenimiento 22
2 Introducción 23
21 Prefacio 25
211 Contenido del manual 25
212 Número de identificación del vehículo (VIN) y placa VIN 25
22 Uso previsto 27
221 Uso adecuado 27
222 Uso incorrecto conocido 27
23 Descripciones 28
231 Funcionamiento general 28
232 Barra de tiro 28
233 Dispositivo para impedir el uso sin autorización 28
234 Sistema hidráulico 29
235 Plataforma de envoltura 29
236 Brazo de carga 29
237 Conjunto de cortadora de plástico 30
238 Unidad de estiramiento 30
239 Accesorio de extensión para rollo de plástico de 500 mm 31
2310 Ventosa 31
2311 Válvula de control de flujo 31
2312 Cable de extensión de la batería 32
2313 Placa de apoyo 32
24 Controlador 33
241 Controlador E-Link Basic 33
25 Software básico E-Link 34
251 Función de los botones 34
252 Estructura de la interfaz 35
Sumario
Dispositivo de envoltura de pacas
4820FTES01
2521 Pantallas de inicio 35
2522 Menú principal 35
2523 Segundo menú de calibración (CAL2) 36
2524 Tercer menú de calibración (CAL3) 36
3 Activar funcionamiento 39
31 Primer uso 41
311 Ajuste de la altura de la argolla de la barra de tiro 41
312 Ajuste del soporte del plástico para otros tamaños de rollo de plástico 41
313 Ajuste del basculador de extremo de pacas 42
314 Ajuste de la placa de ajuste de los cojinetes 43
315 Ajuste del estiramiento del plástico 43
316 Ajuste del estiramiento del plástico 44
317 Ajustes del programa 44
32 Conectar la máquina al tractor 46
321 Conectar la máquina al tractor 46
322 Cálculo de la carga vertical máxima permitida en el punto de acoplamiento 47
33 Posición de transporte y conducción 49
331 Posición de transporte del basculador de extremo de pacas (opcional) 49
332 Posición de transporte del brazo de la pala cargadora 49
333 Colocación o retirada de calzos de las ruedas 50
34 Preparación de la máquina para la envoltura 52
341 Movimiento hacia la posición de trabajo 52
342 Sustitución de un rollo de plástico 53
35 Funcionamiento de la máquina 56
351 Antes de utilizar la máquina 56
3511 Inicio del modo automático de envoltura 56
3512 Inicio del modo manual de envoltura 57
352 Antes de iniciar la envoltura 57
353 Conducción en pendientes 58
354 Procedimiento de apagado en el terreno 58
36 Desconexión de la máquina del tractor 59
361 Estacionamiento de la máquina 59
362 Liberación de la presión del sistema hidráulico 59
363 Detención del funcionamiento de la máquina 60
4 Mantenimiento y lubricación 61
41 Preparación de la máquina para el mantenimiento 63
42 Programa de mantenimiento preventivo 65
43 Cuadro de lubricación 66
44 Lubricación de la máquina 67
441 Lubricación de la plataforma de envoltura 68
442 Lubricación de las ruedas dentadas de la transmisión 68
443 Lubricación de la cadena de transmisión de los rodillos de la plataforma de
envoltura 69
45 Ajuste de la tensión de la cadena 71
46 Medición de la presión del aceite en el acumulador 73
47 Comprobación de daños y fugas en las mangueras hidráulicas 74
48 Sustitución de la cuchilla para plástico 75
49 Limpieza de la máquina 77
410 Par de apriete de las tuercas de la rueda de transporte 78
5 Solución de problemas 79
51 Cambio de la rueda de transporte 81
Sumario
Dispositivo de envoltura de pacas
4820FTES01
52 La plataforma de envoltura gira demasiado rápido 82
6 Especificaciones 83
61 Dimensiones 85
62 Especificaciones 87
63 Entrega 88
631 Elevación de la máquina 88
632 Enganche de la máquina a un camión 89
64 Eliminación 90
7 Gráficos de referencia rápida 91
71 Menú principal 93
72 Segundo menú de calibración (CAL2) 94
73 Tercer menú de calibración (CAL3) 95
8 Índice 97
Sumario
Dispositivo

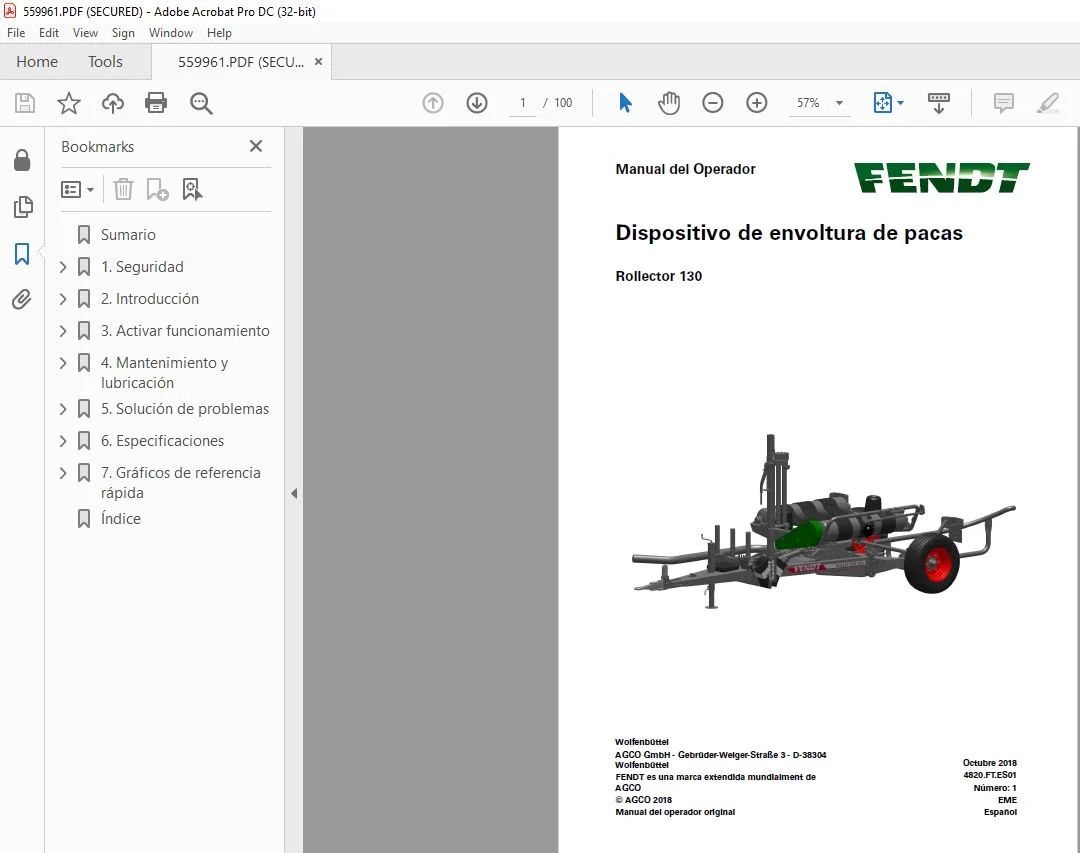

IMAGES PREVIEW OF THE MANUAL:
