Fendt Empacadora de cámara fija Rotana 130 F Classic Rotana 130 F Master Rotana 130 F Xtra Manual del Operador – PDF DOWNLOAD (Spainsh)

Description

Fendt Empacadora de cámara fija Rotana 130 F Classic Rotana 130 F Master Rotana 130 F Xtra Manual del Operador – PDF DOWNLOAD (Spainsh)

DESCRIPTION:

Fendt Empacadora de cámara fija Rotana 130 F Classic Rotana 130 F Master Rotana 130 F Xtra Manual del Operador – PDF DOWNLOAD (Spainsh)

1.2 Instrucciones de seguridad

• USTED es responsable de que el funcionamiento y el mantenimiento de la máquina sean SEGUROS. USTED debe asegurarse de que todas las personas que vayan a utilizar la máquina o que vayan a realizar trabajos en ella comprendan toda la información relacionada con la SEGURIDAD de este manual.
• USTED es el factor clave de la seguridad. Aplicar las buenas prácticas de seguridad no solo puede evitar que usted sufra un accidente, sino también las personas que le rodean.
• Incorpore estos procedimientos a su programa de seguridad. Asegúrese de que TODO AQUEL que maneje la máquina, realice trabajos de mantenimiento en ella o trabaje cerca de ella respete las precauciones de seguridad.

Siga la secuencia de seguridad para evitar el riesgo de lesiones o muerte:

• Los propietarios deberán completar la formación con todos los operadores antes de que utilicen la máquina. Dicha formación debe realizarse un mínimo de una vez al año.
• El operador deberá leer, comprender y respetar todas las instrucciones de seguridad y manejo incluidas en el manual.
• Las personas que no hayan leído y comprendido todas las instrucciones de seguridad y manejo no deberán utilizar la máquina.
• No modifique el equipo. Los ajustes no aprobados por el fabricante pueden cambiar el funcionamiento de la máquina y causar daños o lesiones personales.
• Utilice solo piezas de repuesto homologadas y asegúrese de que los procedimientos de reparación únicamente los realicen técnicos autorizados.

1.2.1 Seguridad general

• Lea y estudie el manual y todas las etiquetas de seguridad antes de manejar la máquina.
• Siga todas las normas de seguridad de este manual, así como las instrucciones o advertencias colocadas en la máquina.
• Utilice la máquina únicamente para su uso previsto correcto.
• Solo las personas autorizadas que hayan estudiado el manual del operador podrán manejar, conducir o llevar a cabo tareas de mantenimiento en la máquina.
• Mantenga a las personas alejadas de las piezas móviles, así como cualquier otro objeto.
• Compruebe que la instalación de todos los protectores de seguridad y dispositivos de protección es correcta y que funcionan correctamente.
• Utilice siempre un tractor con cabina. Durante el funcionamiento, cierre siempre la cabina del tractor para reducir el ruido. El sonido fuerte puede reducir la capacidad auditiva.
• Mantenga siempre una distancia mínima de 3 m (10 pies) entre la máquina y las líneas de alimentación eléctrica, especialmente al abrir la compuerta trasera.
• Utilice ropa y accesorios de protección adecuados (guantes, gafas de seguridad y protectores para los oídos).
• Esté alerta de los peligros y los signos que denotan posibles anomalías (fugas o ruidos).
• Mantenga las etiquetas de seguridad limpias para garantizar su visibilidad en todo momento. Sustituya las etiquetas de seguridad que falten o que sean ilegibles.
• Tenga a mano el número de teléfono del centro médico de urgencias de su localidad. • Póngase en contacto con su concesionario local en caso de dudas.
• Conecte la máquina al tractor utilizando los procedimientos de este manual. Conecte la máquina a un gancho de remolque del tractor homologado según la legislación local.
• Asegúrese de que el peso del eje delantero del tractor sea suficiente. Asegúrese de no superar el peso máximo permitido sobre el eje trasero.
• No conecte la máquina al tractor cuando el motor del tractor esté en marcha.
• Libere la presión del sistema hidráulico antes de conectar o desconectar las mangueras hidráulicas. Consulte el manual del tractor.
• Si la máquina está equipada con frenos hidráulicos o neumáticos, conecte las mangueras de los frenos al tractor.
• Compruebe que todos los protectores de seguridad y dispositivos de protección están en su posición.

TABLE OF CONTENTS:

Fendt Empacadora de cámara fija Rotana 130 F Classic Rotana 130 F Master Rotana 130 F Xtra Manual del Operador – PDF DOWNLOAD (Spainsh)

1 Seguridad 7
11 Iconos de seguridad 9
12 Instrucciones de seguridad 10
121 Seguridad general 10
122 Conducción segura 11
123 Seguridad del transporte por carretera 11
124 Utilización segura 11
125 Mantenimiento seguro 12
126 Prevención de incendios 13
13 Rótulos de seguridad 14
14 Dispositivos de seguridad 20
141 Protector de la compuerta trasera 20
142 Ajuste del protector de la compuerta trasera 20
143 Desmontar protector de la compuerta trasera 20
144 Válvula hidráulica de corte 21
145 Protector de la cuchilla de malla 21
146 Instalación del protector de la cuchilla de malla 21
147 Retirar el protector de la cuchilla de malla 21
148 Protector del recogedor 22
149 Cadena de seguridad (opcional) 22
15 Zonas de peligro 23
2 Introducción 25
21 Prefacio 27
211 Contenido del manual 27
212 Número de identificación del vehículo (VIN) y placa del VIN 27
22 Uso previsto 30
221 La máquina 30
222 Uso adecuado 30
223 Uso incorrecto conocido 30
23 Descripción 31
231 Descripción general 31
232 Barra de tracción 31
233 Dispositivo para detener uso sin aprobación 32
234 Eje de transmisión principal 32
235 Sistema hidráulico 32
236 Unidad de recogida 33
237 Rotor de alimentación 33
238 Unidad de corte 33
239 Fondo del canal de alimentación 34
2310 Cámara de pacas 34
2311 Unidad de atado 34
2312 Eyector de pacas 34
2313 Compuerta trasera 34
24 Controladores 35
241 E-Link Pro 35
242 Control E-Link 36
25 Software E-Link Pro 39
251 Página de inicio de E-link Pro e ISOBUS 40
252 Página de ajustes de pacas 43
Sumario
Empacadora de cámara fija
1747FTES02
253 Página de datos de campo 44
254 Página de tareas 44
255 Menú avanzado 45
26 Software de control E-link 49
261 Página de inicio 50
262 Página de ajuste de pacas 53
263 Datos de campo 53
264 Página de tareas 54
265 Menú avanzado 54
3 Activar funcionamiento 57
31 Primer uso 59
311 Calcular la carga vertical máxima permitida en el punto de acoplamiento 59
312 Calcular la carga horizontal máxima permitida en el punto de acoplamiento 59
313 Ajuste de la altura de la barra de tiro 59
314 Ajustar el eje de TDF 61
315 Para prepararse antes de conectar la fuente de alimentación 61
316 Conexión del sistema hidráulico 62
317 Preparación del sistema de lubricación de la cadena 62
318 Ajustar el soporte del rollo de malla 63
319 Configuración de la pantalla de E-link Pro 64
3110 Configuración del idioma en el control E-Link 65
32 Conexión de la máquina al tractor 67
33 Posición de transporte y conducción 70
331 Activación o desactivación del freno de estacionamiento 71
332 Colocación o retirada de calzos de las ruedas 72
333 Drenaje del contenedor de aire del sistema de frenos neumáticos 72
34 Prepare la máquina para empacar 73
341 Ajustar la altura del recogedor 73
342 Ajuste de la altura de la protección contra el viento 74
343 Extracción de los tubos del eyector de pacas 74
344 Introducir el material de envoltura 75
345 Insertar un rollo de malla 75
346 Insertar la malla 77
347 Atado con cuerda (opcional) 79
348 Enhebrado de la cuerda 79
349 Ajustar freno de cuerda 80
3410 Ajustar la separación del borde 81
3411 Establecer la distancia de envoltura 81
3412 Ajuste del enrollado en los bordes 81
3413 Insertar las cuchillas 81
3414 Configuración de los ajustes de la máquina en el control 82
3415 Abrir o cerrar las cubiertas laterales 83
35 Para hacer funcionar la máquina 84
351 Comprobaciones previas al uso de la máquina 84
352 Iniciar empacado 84
353 Instrucciones de conducción para la entrada de material 84
354 Hilera grande 85
355 Hilera pequeña 85
356 Conducción en pendientes 85
357 Material de cultivo seco, quebradizo o liso 85
358 Expulsar una paca 85
359 Eliminar un bloqueo manualmente (máquina sin Hydroflexcontrol) 86
3510 Procedimiento de apagado en el terreno 87
36 Desconecte la máquina del tractor 89
361 Estacionar la máquina 89
362 Eliminar la presión del sistema hidráulico 89
Sumario
Empacadora de cámara fija
1747FTES02
363 Desconexión de la máquina 89
364 Pie de apoyo 90
365 Instalar el pie de apoyo 91
366 Retirar pie de apoyo 91
367 Para mover la máquina sin frenos 91
368 Detención del funcionamiento de la máquina 92
4 Mantenimiento y lubricación 95
41 Programa de mantenimiento preventivo 97
42 Cuadro de lubricación 99
43 Limpieza de la máquina 102
44 Afilar las cuchillas de la unidad de corte 103
441 Retirar las cuchillas 103
442 Afilar las cuchillas 104
443 Instalar las cuchillas 104
45 Sustituir las cuchillas por cuchillas ciegas 105
451 Retirar las cuchillas 105
452 Instalar las cuchillas ciegas 106
46 Lubrique los rodillos de la compuerta trasera 107
461 Lubricar los rodillos 107
47 Ajuste del disco de freno de la unidad de atado con malla 108
48 Ajuste de los amortiguadores 109
49 Mantenimiento del sistema de lubricación de la cadena 110
491 Comprobación del nivel del contenedor de aceite para la lubricación de cadenas 110
492 Llenado del contenedor de aceite 110
493 Purgar el aire de la bomba de lubricación 111
410 Tensión de las cadenas del recogedor, la cámara de pacas y el rotor de
alimentación 113
411 Examinar daños y fugas en las mangueras hidráulicas 115
412 Ajustar los deflectores 116
5 Solución de problemas 117
51 Eliminar un bloqueo (máquina con Hydroflexcontrol) 119
52 Cambiar una rueda de transporte 120
6 Especificaciones 121
61 Especificaciones 123
611 Dimensiones 124
62 Elevar la máquina 125
621 Enganche de la máquina a un camión 125
63 Eliminación 127
7 Índice 129
Sumario
Empacadora de

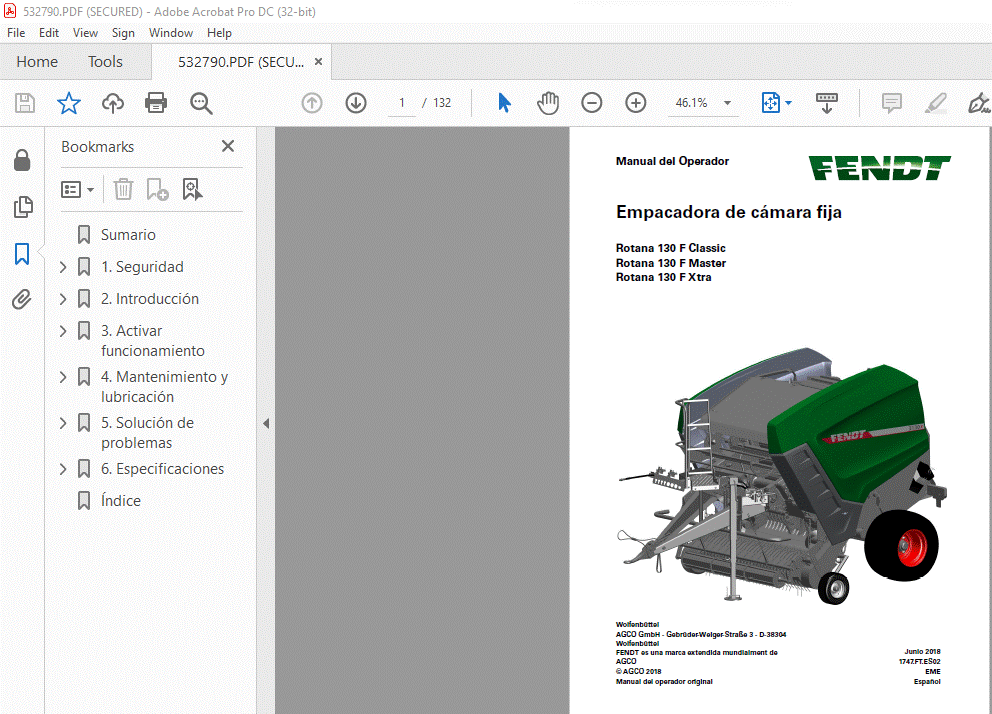

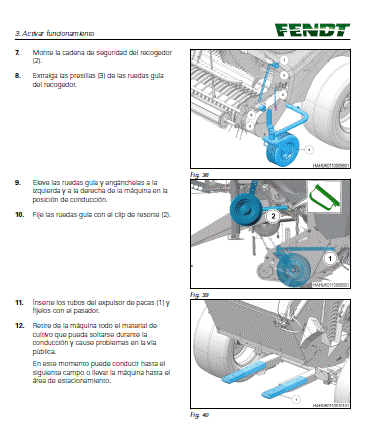

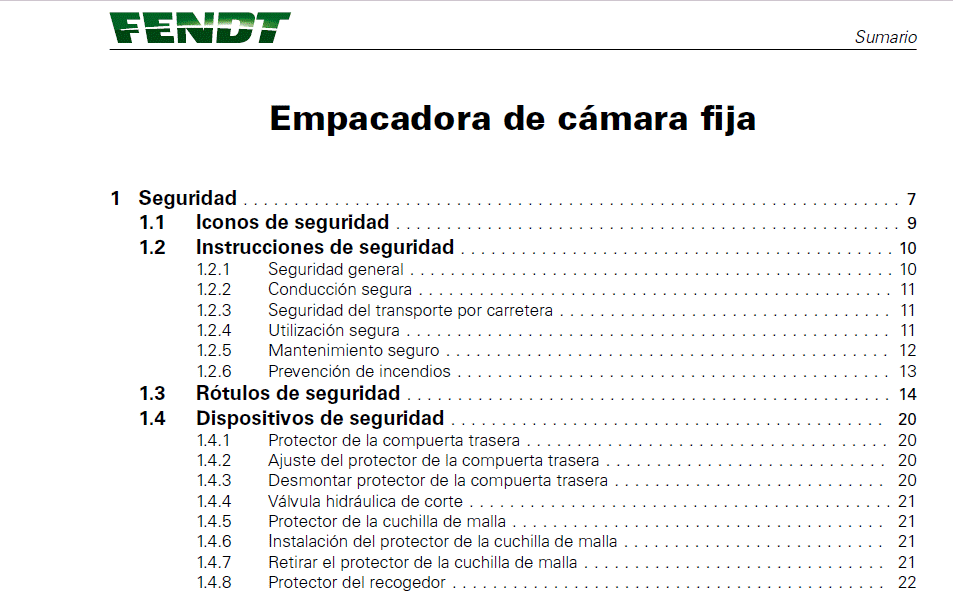

IMAGES PREVIEW OF THE MANUAL:
