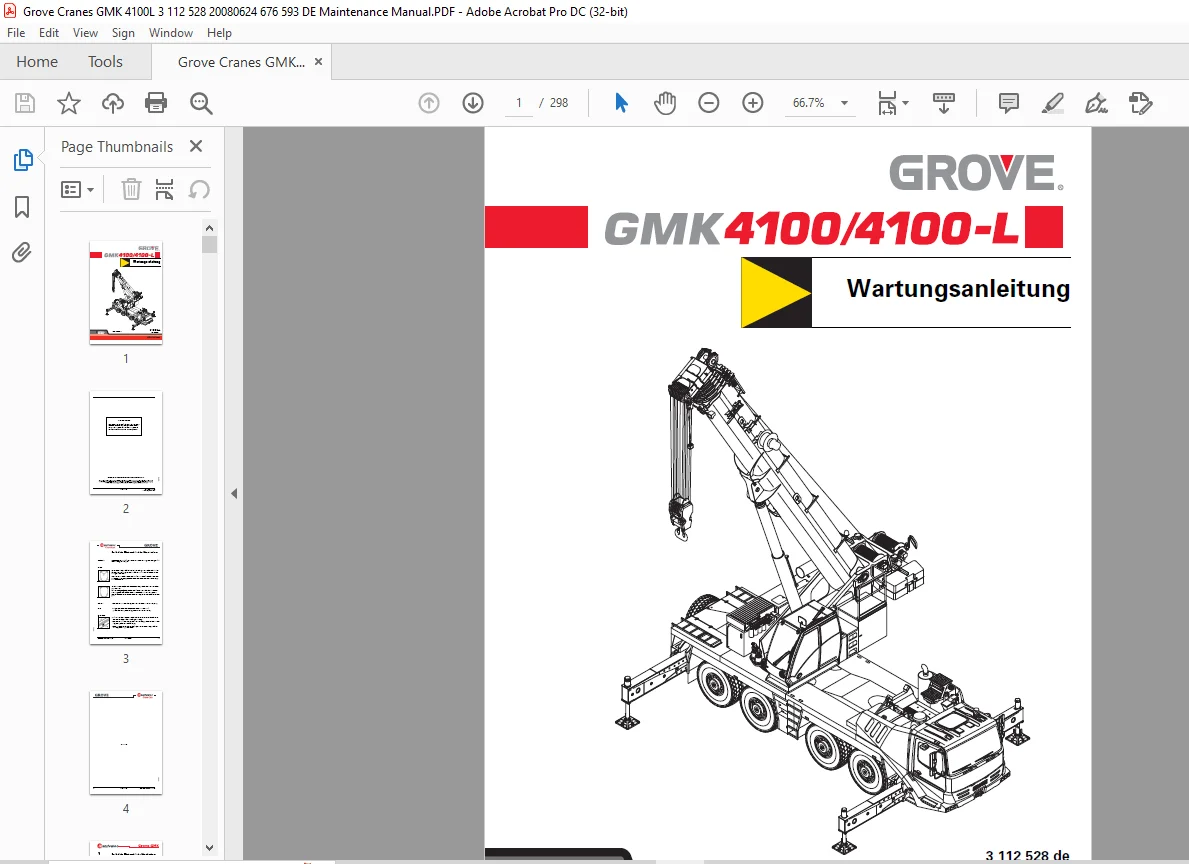

Grove Crane GMK 4100 GMK 4100-L Wartungsanleitung 3112528 – PDF DOWNLOAD (German)
FILE DETAILS:
Grove Crane GMK 4100 GMK 4100-L Wartungsanleitung 3112528 – PDF DOWNLOAD (German)
Language : German
Pages : 298
Downloadable : Yes
File Type : PDF
DESCRIPTION:
Grove Crane GMK 4100 GMK 4100-L Wartungsanleitung 3112528 – PDF DOWNLOAD (German)
Sicherheitsregeln:
Beachten Sie bei der Durchführung der Wartungsarbeiten die geltenden
Unfallverhütungsvorschriften.
Beachten Sie die folgenden Sicherheitsregeln:
• Machen Sie sich mit der Bedienung des Mobilkranes vertraut.
Lesen Sie sorgfältig die Betriebsanleitung und lassen Sie sich durch den Kranführer einweisen.
• Führen Sie Wartungsarbeiten am Mobilkran nur dann durch, wenn Sie dazu befugt sind.
• Beachten Sie alle am Mobilkran angebrachten Sicherheits- und Gefahren- hinweise.
• Befolgen Sie alle in dieser Wartungsanleitung gegebenen Sicherheitshin- weise.
• Informieren Sie sich, unter welchen Bedingungen der Oberwagen ge- dreht und der Ausleger in der
Horizontalen austeleskopiert werden darf.
• Führen Sie Wartungsarbeiten nur durch, wenn der Mobilkran auf ebenem und tragfähigem Untergrund
abgestellt und gegen Wegrollen gesichert ist.
• Halten Sie alle Griffe, Tritte, Geländer und Leitern frei von Verschmutzun- gen, Fett, Schnee
und Eis.
• Verwenden Sie bei Arbeiten über Körperhöhe dafür vorgesehene sicher- heitsgerechte
Aufstiegshilfen und Arbeitsbühnen. Bei Wartungsarbeiten in größerer Höhe Absturzsicherungen tragen.
• Begehen Sie nur Maschinenteile, die mit entsprechenden Trittrosten und Geländern versehen sind
und somit einen sicheren Stand gewährleisten. Benutzen Sie bei Rüst- und Wartungsarbeiten an
Maschinenteilen über Körperhöhe, die keine Vorrichtungen zum Begehen haben, die mitgelie- ferte
Schiebeleiter (z. B. beim Abschmieren der Teleskopgleitflächen).
• Führen Sie Wartungsarbeiten am stillgesetzten Mobilkran durch. Sichern Sie vor dem Beginn der
Wartungsarbeiten den Mobilkran grundsätzlich gegen unbefugte Inbetriebnahme ab. Ziehen Sie die
Schlüssel ab und hängen Sie Warnschilder auf.
TABLE OF CONTENTS:
Grove Crane GMK 4100 GMK 4100-L Wartungsanleitung 3112528 – PDF DOWNLOAD (German)

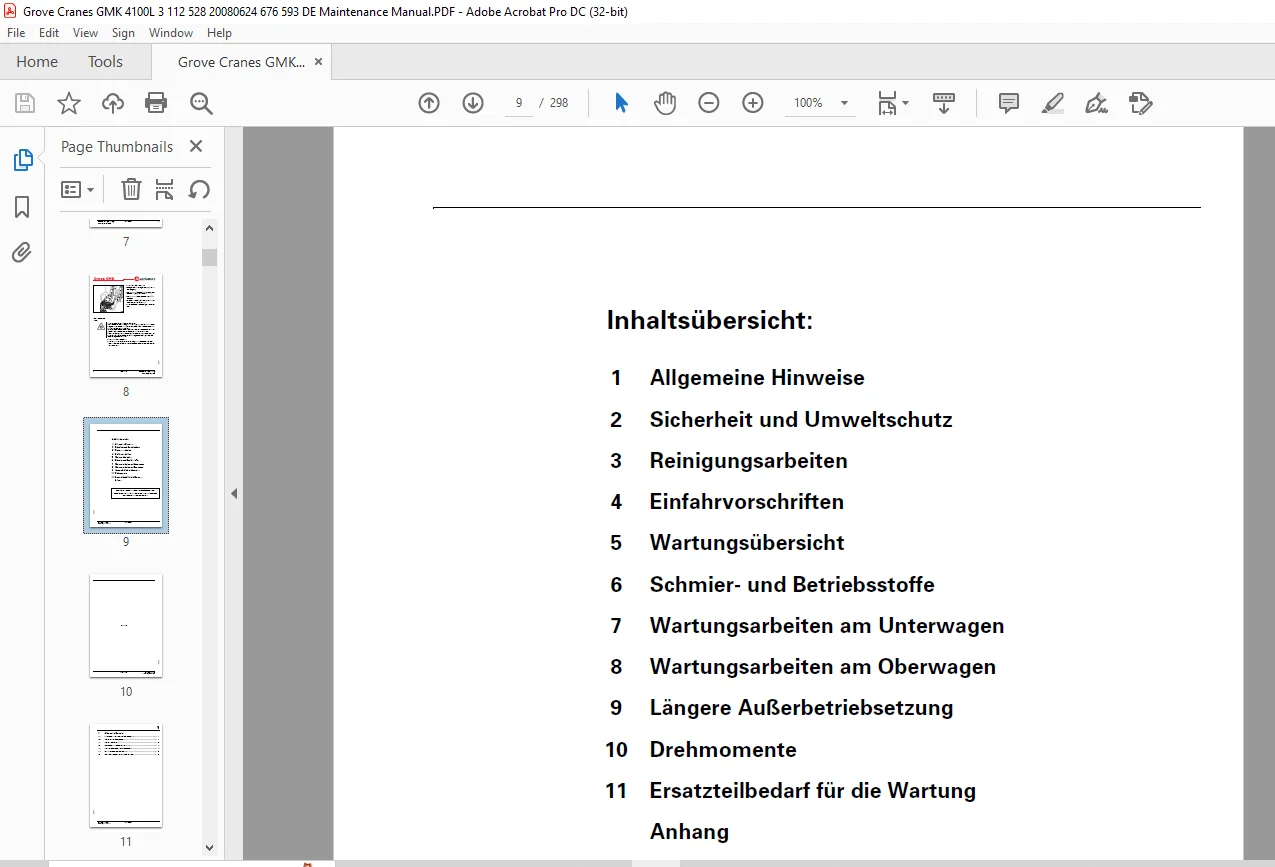

Wartungsanleitung................................................................................................... 1 Zusätzliche Wartungsarbeit am Hauptausleger......................................................................... 3 Zusatzblatt Wartungsanleitung ...................................................................................... 5 1 Zusätzliche Wartungsarbeit – Hauptausleger.................................................................... 5 Auflageflächen der Kragen................................................................................... 5 Hohe Belastung.............................................................................................. 5 Wartung..................................................................................................... 5 1.1 Wartungsplan............................................................................................ 6 1.1.1 Wartungsplan M 3.................................................................................. 6 1.2 Hauptausleger........................................................................................... 6 1.2.1 Kragen der Teleskopteile kontrollieren............................................................ 6 Fett, Werkzeug...................................................................................... 6 Voraussetzungen..................................................................................... 7 Kontrollieren....................................................................................... 7 Schmieren........................................................................................... 7 Schäden beheben lassen.............................................................................. 8 1 Allgemeine Hinweise............................................................................................... 13 1.1 Benutzungshinweise zur Wartungsanleitung.................................................................... 13 1.2 Warnhinweise und Symbole.................................................................................... 13 1.3 Wartungshinweise............................................................................................ 14 1.4 Hinweise zur elektronische Steuerung........................................................................ 16 1.5 Sicherheitshinweise für Schweißarbeiten..................................................................... 16 1.6 Definition von Richtungsangaben............................................................................. 17 Grundsätzliche Regel........................................................................................ 17 Schalter und Taster......................................................................................... 17 1.7 Umrechnungstabelle für US - Maßeinheiten.................................................................... 18 2 Sicherheit und Umweltschutz....................................................................................... 21 2.1 Sicherheitsregeln........................................................................................... 21 2.1.1 Gegen unbefugte Benutzung sichern..................................................................... 23 2.2 Zum Umgang mit umweltgefährdenden Stoffen................................................................... 24 Was gehört zu umweltgefährdenden Stoffen?................................................................... 24 Geeignete Hilfsmittel verwenden............................................................................. 24 Einfüllen und Ablassen...................................................................................... 24 Getrennt sammeln und lagern................................................................................. 25 Entsorgen lassen............................................................................................ 25 3 Reinigungsarbeiten................................................................................................ 29 Während der ersten 3 Monate..................................................................................... 29 Nach den ersten 3Monaten....................................................................................... 29 3.1 Übersicht der bei Reinigungsarbeiten gefährdeten Baugruppen................................................. 30 4 Einfahrvorschriften............................................................................................... 35 5 Wartungsübersicht................................................................................................. 39 5.1 Wartungsintervalle.......................................................................................... 39 5.2 Wartungspläne............................................................................................... 41 5.2.1 Wartungsplan T........................................................................................ 42 5.2.2 Wartungsplan W........................................................................................ 44 5.2.3 Wartungsplan M 1...................................................................................... 46 5.2.4 Wartungsplan M 3...................................................................................... 48 5.2.5 Wartungsplan M 6...................................................................................... 50 5.2.6 Wartungsplan M 12..................................................................................... 52 5.2.7 Wartungsplan J 2...................................................................................... 54 5.2.8 Wartungsplan J 3...................................................................................... 54 5.2.9 Wartungsplan J 5...................................................................................... 55 5.2.10 Wartungsplan J 6..................................................................................... 55 5.2.11 Wartungsplan J 10.................................................................................... 56 5.3 Wiederkehrende Prüfungen.................................................................................... 57 5.3.1 Prüfung der Lasthaken................................................................................. 58 5.4 Erforderliche Maßnahmen zur Überwachung der Winden.......................................................... 59 5.4.1 Theoretische Nutzungsdauer............................................................................ 59 5.4.2 Verbrauchter Anteil der theoretischen Nutzungsdauer................................................... 60 Ermittlung der Betriebsbedingungen (Lastkollektiv).................................................... 61 Ermittlung der effektiven Betriebsstunden Ti............................................................ 62 Ermittlung des verbrauchten Anteils an der theoretischen Nutzungsdauer.................................. 62 Abweichende Festlegung.................................................................................. 63 5.4.3 Beispiel.............................................................................................. 64 Beispiel-Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. 1 (Hau....... 66 6 Schmier- und Betriebsstoffe....................................................................................... 69 6.1 Schmierstoffe............................................................................................... 69 6.1.1 Schmierstoff – Liste.................................................................................. 70 6.1.2 Schmierstoff – Verwendung............................................................................. 70 6.2 Kältemittel................................................................................................. 72 6.3 Betriebsstoffe.............................................................................................. 72 6.3.1 Kraftstoff............................................................................................ 72 6.3.2 Zusätze Motor-Kühlflüssigkeit......................................................................... 72 6.3.3 Zusätze Scheibenwaschanlage........................................................................... 72 6.3.4 Brennstoff für Heizung Krankabine..................................................................... 72 7 Wartungsarbeiten am Unterwagen.................................................................................... 77 7.1 Allgemeine Hinweise......................................................................................... 77 7.1.1 Abdeckungen........................................................................................... 77 7.1.2 Betriebsstoffqualitäten............................................................................... 79 7.1.3 Übersicht Wartungsarbeiten am Unterwagen.............................................................. 80 7.2 Symbole für Wartungsarbeiten................................................................................ 85 Am Display Bordcomputer..................................................................................... 85 Am Display ECOS............................................................................................. 85 Am Display Rußfilter........................................................................................ 85 7.3 Motor....................................................................................................... 87 7.3.1 Ölstand kontrollieren................................................................................. 87 Voraussetzungen......................................................................................... 87 Ölstand kontrollieren................................................................................... 87 7.3.2 Öl nachfüllen......................................................................................... 89 Öl...................................................................................................... 89 Voraussetzungen......................................................................................... 89 Öl nachfüllen........................................................................................... 89 7.3.3 Ablaßventil montieren................................................................................. 90 Ersatzteile und Werkzeuge............................................................................... 90 Voraussetzungen......................................................................................... 90 Ventil montieren........................................................................................ 90 7.3.4 Luftfilter kontrollieren.............................................................................. 91 Ersatzteile und Werkzeuge............................................................................... 91 Voraussetzungen......................................................................................... 91 Luftfilter wechseln..................................................................................... 91 7.3.5 Kühlflüssigkeitsstand kontrollieren................................................................... 92 Kühlflüssigkeit auffüllen............................................................................... 92 7.3.6 Allgemeine Kontrolle.................................................................................. 93 7.3.7 Öl- und Ölfilterwechsel............................................................................... 93 Öl, Ersatzteile, Werkzeuge.............................................................................. 93 Voraussetzungen......................................................................................... 93 Wechseln................................................................................................ 93 7.4 Kraftstoff-System........................................................................................... 95 7.4.1 Kraftstoff-Filter 1 entwässern........................................................................ 95 Ersatzteile und Werkzeuge............................................................................... 95 Voraussetzungen......................................................................................... 95 Entwässern.............................................................................................. 95 7.4.2 Kraftstoff-Filter 1 wechseln.......................................................................... 96 Ersatzteile und Werkzeuge............................................................................... 96 Voraussetzungen......................................................................................... 96 Wechseln................................................................................................ 96 7.4.3 Kraftstoff-Filter 2 wechseln.......................................................................... 98 Ersatzteile und Werkzeuge............................................................................... 98 Voraussetzungen......................................................................................... 98 Kraftstoffleitung entleeren............................................................................. 98 Filter wechseln......................................................................................... 99 Kraftstoffleitung entlüften.............................................................................100 7.5 Getriebe....................................................................................................101 7.5.1 Allgemeine Kontrolle..................................................................................101 7.5.2 Ölstand kontrollieren.................................................................................101 Ersatzteile und Werkzeuge...............................................................................101 Voraussetzungen.........................................................................................101 Ölstand kontrollieren...................................................................................102 7.5.3 Ölwechsel.............................................................................................103 Öl, Ersatzteile und Werkzeuge...........................................................................103 Voraussetzungen.........................................................................................103 Öl ablassen.............................................................................................103 Sieb reinigen...........................................................................................104 Öl auffüllen............................................................................................105 Kontrolle nach dem Ölwechsel............................................................................105 7.6 Verteilergetriebe...........................................................................................107 7.6.1 Allgemeine Kontrolle..................................................................................107 7.6.2 Ölstand kontrollieren.................................................................................107 Ersatzteile und Werkzeuge...............................................................................107 Voraussetzungen.........................................................................................107 Ölstandkontrolle........................................................................................108 7.6.3 Ölwechsel.............................................................................................108 Öl, Ersatzteile, Werkzeuge..............................................................................108 Voraussetzungen.........................................................................................108 Ölwechsel...............................................................................................109 Kontrollen nach dem Ölwechsel...........................................................................109 7.7 Achslinien..................................................................................................111 7.7.1 Allgemeine Kontrolle..................................................................................111 7.7.2 Achsmittenantriebe – Ölstand kontrollieren............................................................111 Ersatzteile und Werkzeuge...............................................................................111 Voraussetzungen.........................................................................................111 1. und 4. Achslinie.....................................................................................112 2. Achslinie............................................................................................112 3. Achslinie............................................................................................113 7.7.3 Achsmittenantriebe – Ölwechsel........................................................................113 Öl, Ersatzteile, Werkzeuge..............................................................................113 Voraussetzungen.........................................................................................114 1. und 4. Achslinie.....................................................................................114 2. Achslinie............................................................................................114 3. Achslinie............................................................................................115 7.7.4 Radantriebe - Ölstand kontrollieren...................................................................116 Ersatzteile und Werkzeuge...............................................................................116 Voraussetzungen.........................................................................................116 Ölstandkontrolle........................................................................................116 7.7.5 Radantriebe - Ölwechsel...............................................................................117 Öl, Ersatzteile, Werkzeuge..............................................................................117 Voraussetzungen.........................................................................................117 Öl ablassen.............................................................................................118 Öl auffüllen............................................................................................118 7.7.6 Gelenkwellen in den Achslinien schmieren..............................................................119 Fett, Ersatzteile, Werkzeuge............................................................................119 Voraussetzungen.........................................................................................119 Schmieren...............................................................................................119 7.7.7 Längs-Gelenkwellen schmieren..........................................................................120 Fett, Ersatzteile, Werkzeuge............................................................................120 Voraussetzungen.........................................................................................120 Schmieren...............................................................................................120 7.8 Räder.......................................................................................................121 7.8.1 Reifen auf Schäden kontrollieren......................................................................121 Voraussetzungen.........................................................................................121 Kontrolle...............................................................................................121 7.8.2 Reifenluftdruck kontrollieren.........................................................................122 7.8.3 Radmuttern auf festen Sitz kontrollieren..............................................................123 Ersatzteile und Werkzeuge...............................................................................123 Voraussetzungen.........................................................................................123 Radmuttern kontrollieren................................................................................123 7.8.4 Räderwechsel..........................................................................................124 Ersatzteile und Werkzeuge...............................................................................124 Voraussetzungen.........................................................................................124 Räderwechsel............................................................................................125 Erweiterter Räderwechsel................................................................................126 7.9 Fahrzeugbremse..............................................................................................127 7.9.1 Bremsbelagstärke kontrollieren........................................................................127 7.10 Federung...................................................................................................129 7.10.1 Federbeine - Ölstandkontrolle........................................................................129 Öl, Ersatzteile, Werkzeuge..............................................................................129 Voraussetzungen.........................................................................................129 7.10.2 Federbeine – Befestigung kontrollieren...............................................................130 Ersatzteile und Werkzeuge...............................................................................130 Voraussetzungen.........................................................................................130 7.10.3 Zwangshebel – Funktion kontrollieren.................................................................131 7.10.4 Druckspeicher – Gasdruck kontrollieren...............................................................132 7.11 Lenkung....................................................................................................133 7.11.1 Dichtheit kontrollieren..............................................................................133 7.12 Druckluftanlage............................................................................................135 7.12.1 Druckluftanlage entwässern...........................................................................135 Ersatzteile und Werkzeuge...............................................................................135 Voraussetzungen.........................................................................................135 Druckluftanlage entwässern..............................................................................135 7.12.2 Dichtheit kontrollieren..............................................................................136 7.12.3 Filterpatrone des Drucklufttrockners wechseln........................................................137 Ersatzteile und Werkzeuge...............................................................................137 Voraussetzungen.........................................................................................137 Filterpatrone wechseln..................................................................................137 7.13 Hydraulikanlage............................................................................................139 7.13.1 Ölstand kontrollieren................................................................................139 Voraussetzungen.........................................................................................139 7.13.2 Hydraulikschläuche kontrollieren.....................................................................140 7.13.3 Dichtheit kontrollieren..............................................................................140 7.13.4 Belüftungsfilter kontrollieren.......................................................................141 7.13.5 Magnetstäbe reinigen.................................................................................141 Ersatzteile und Werkzeuge...............................................................................141 Voraussetzungen.........................................................................................142 Magnetstäbe reinigen....................................................................................142 7.13.6 Belüftungsfilter wechseln............................................................................143 Intervall verkürzen.....................................................................................143 Ersatzteile und Werkzeuge...............................................................................143 Voraussetzungen.........................................................................................143 7.13.7 Ölproben entnehmen...................................................................................144 Intervall verkürzen.....................................................................................144 Ersatzteile und Werkzeuge...............................................................................144 Voraussetzungen.........................................................................................144 Ölproben entnehmen......................................................................................144 Handhabung der Ventile..................................................................................145 Ölproben entnehmen......................................................................................145 Zustand des Öls feststellen.............................................................................146 7.13.8 Hydrauliköl wechseln.................................................................................147 Öl, Ersatzteile, Werkzeuge..............................................................................147 Voraussetzungen.........................................................................................147 Hähne schließen.........................................................................................147 Öl ablassen.............................................................................................148 Öl auffüllen............................................................................................148 Betriebszustand herstellen..............................................................................149 Hydraulikanlage entlüften...............................................................................149 Vorbereitungen..........................................................................................149 7.13.9 Hydraulikölfilter wechseln...........................................................................150 Ersatzteile und Werkzeuge...............................................................................150 Voraussetzungen.........................................................................................150 Filter wechseln.........................................................................................151 7.14 Zentralschmieranlage.......................................................................................153 7.14.1 Füllstand kontrollieren..............................................................................153 Fett, Ersatzteile, Werkzeuge............................................................................153 Voraussetzungen.........................................................................................153 Füllstand kontrollieren.................................................................................153 Auffüllen...............................................................................................154 7.14.2 Zentralschmieranlage entlüften.......................................................................155 7.14.3 Zwischenschmierung auslösen..........................................................................155 7.15 Elektrische Anlage.........................................................................................157 7.15.1 Beleuchtung und Signaleinrichtungen kontrollieren....................................................157 7.15.2 Batterien kontrollieren..............................................................................158 7.15.3 Ladezustand der Batterien kontrollieren..............................................................160 Ersatzteile und Werkzeuge...............................................................................160 Tabelle Ladezustand.....................................................................................160 7.16 Klimaanlage................................................................................................163 7.16.1 Klimaanlage kontrollieren............................................................................163 7.16.2 Kondensatorlamellen reinigen.........................................................................163 7.16.3 Schläuche kontrollieren..............................................................................164 7.16.4 Kontrolle der gesamten Klimaanlage...................................................................164 Kältemittel.............................................................................................164 7.17 Rußpartikelfilter..........................................................................................165 7.17.1 Spannbänder kontrollieren............................................................................165 Ersatzteile und Werkzeuge...............................................................................165 Spannbänder kontrollieren...............................................................................165 7.17.2 Rußpartikelfilter wechseln...........................................................................166 Ersatzteile und Werkzeuge...............................................................................166 Voraussetzungen.........................................................................................166 Schalldämpfer demontieren...............................................................................166 Filter reinigen.........................................................................................167 Oder austauschen........................................................................................167 Filter montieren........................................................................................167 Gegendrucktest..........................................................................................168 7.18 Anhängerkupplung...........................................................................................169 7.18.1 Anhängerkupplung schmieren...........................................................................169 Fett, Ersatzteile, Werkzeuge............................................................................169 Anhängerkupplung schließen..............................................................................170 7.18.2 Lagerung kontrollieren...............................................................................171 Voraussetzungen.........................................................................................171 Lagerung kontrollieren..................................................................................171 7.18.3 Kupplungsbolzen kontrollieren........................................................................172 Voraussetzungen.........................................................................................172 Kupplungsbolzen kontrollieren...........................................................................172 7.18.4 Untere Buchse kontrollieren..........................................................................173 Voraussetzungen.........................................................................................173 Buchse kontrollieren....................................................................................173 7.18.5 Vorspannung der Federn kontrollieren.................................................................173 7.18.6 Auflagering kontrollieren............................................................................174 Voraussetzungen.........................................................................................174 Auflagering kontrollieren...............................................................................174 7.18.7 Funktion des Fangmauls kontrollieren / Mittelstellung neu einstellen.................................174 Ersatzteile und Werkzeug................................................................................174 Voraussetzungen.........................................................................................174 Funktion kontrollieren..................................................................................175 Mittelstellung neu einstellen...........................................................................175 7.19 Sonstige Wartungsarbeiten..................................................................................177 7.19.1 Stützträger schmieren................................................................................177 Fett, Ersatzteile, Werkzeuge............................................................................177 7.19.2 Funktionskontrolle Zusatzheizung.....................................................................178 7.19.3 Feuerlöscher überprüfen lassen.......................................................................178 8 Wartungsarbeiten am Oberwagen.....................................................................................181 8.1 Allgemeine Hinweise.........................................................................................181 8.1.1 Abdeckungen...........................................................................................181 8.1.2 Übersicht Wartungsarbeiten am Oberwagen...............................................................182 8.2 Symbole für Wartungsarbeiten................................................................................187 Am Display ECOS.............................................................................................187 8.3 Motor.......................................................................................................189 8.3.1 Ölstand kontrollieren.................................................................................189 Voraussetzungen.........................................................................................189 Ölstand kontrollieren...................................................................................189 8.3.2 Öl nachfüllen.........................................................................................191 Öl......................................................................................................191 Voraussetzungen.........................................................................................191 Öl nachfüllen...........................................................................................191 8.3.3 Luftfilter kontrollieren..............................................................................192 Ersatzteile und Werkzeuge...............................................................................192 Voraussetzungen.........................................................................................192 Luftfilter wechseln.....................................................................................192 8.3.4 Kühlflüssigkeitstand kontrollieren....................................................................193 Kühlflüssigkeit auffüllen...............................................................................193 8.3.5 Allgemeine Kontrolle..................................................................................194 8.3.6 Öl- und Ölfilterwechsel...............................................................................194 Öl, Ersatzteile, Werkzeuge..............................................................................194 Voraussetzungen.........................................................................................194 Wechseln................................................................................................194 8.4 Kraftstoff-System...........................................................................................195 8.4.1 Kraftstoff-Filter 1 entwässern........................................................................196 Ersatzteile und Werkzeuge...............................................................................196 Voraussetzungen.........................................................................................196 Entwässern..............................................................................................196 8.4.2 Kraftstoff-Filter 1 wechseln..........................................................................197 Ersatzteile und Werkzeuge...............................................................................197 Voraussetzungen.........................................................................................197 Wechseln................................................................................................197 8.4.3 Kraftstoff-Filter 2 und 3 wechseln....................................................................199 Ersatzteile und Werkzeuge...............................................................................199 Voraussetzungen.........................................................................................199 Kraftstoffleitung entleeren.............................................................................199 Filter 2 und 3 wechseln.................................................................................200 Kraftstoffleitung entlüften.............................................................................201 8.5 Hubwerke....................................................................................................203 8.5.1 Ölstandkontrolle......................................................................................203 Ersatzteile und Werkzeuge...............................................................................203 Voraussetzungen.........................................................................................203 Ölstandkontrolle........................................................................................203 8.5.2 Allgemeine Kontrolle..................................................................................204 8.5.3 Hubwerkbremse kontrollieren...........................................................................204 8.5.4 Hilfshubwerk schmieren................................................................................205 Fett, Ersatzteile, Werkzeuge............................................................................205 Voraussetzungen.........................................................................................205 Schmieren...............................................................................................205 8.5.5 Ölwechsel/Ölkontrolle.................................................................................206 Öl, Ersatzteile, Werkzeuge..............................................................................206 Voraussetzungen.........................................................................................206 Ölwechsel am Hubwerk....................................................................................206 Ölkontrolle.............................................................................................207 8.5.6 Teilinspektion durchführen lassen.....................................................................208 8.5.7 Generalinspektion durchführen lassen..................................................................208 8.6 Drehwerk....................................................................................................209 8.6.1 Ölstandkontrolle......................................................................................209 Ersatzteile und Werkzeuge...............................................................................209 Voraussetzungen.........................................................................................209 Ölstand kontrollieren...................................................................................209 8.6.2 Dichtheit kontrollieren...............................................................................210 8.6.3 Drehwerkbremse kontrollieren..........................................................................210 Voraussetzungen.........................................................................................210 Kontrollieren...........................................................................................211 8.6.4 Ölwechsel/Ölkontrolle.................................................................................212 Öl, Ersatzteile, Werkzeuge..............................................................................212 Voraussetzungen.........................................................................................212 Ölwechsel...............................................................................................212 Ölkontrolle.............................................................................................213 8.7 Kugeldrehverbindung.........................................................................................215 8.7.1 Verzahnung schmieren..................................................................................215 Fett....................................................................................................215 Voraussetzungen.........................................................................................215 Schmieren...............................................................................................215 8.7.2 Allgemeine Kontrolle..................................................................................217 8.7.3 Kippspiel messen......................................................................................217 Ersatzteile und Werkzeuge...............................................................................217 Voraussetzungen.........................................................................................217 Kippspiel messen........................................................................................218 8.8 Hydraulikanlage.............................................................................................219 8.8.1 Ölstand kontrollieren.................................................................................219 Voraussetzungen.........................................................................................219 Ölstand kontrollieren...................................................................................219 8.8.2 Hydraulikschläuche kontrollieren......................................................................220 8.8.3 Belüftungsfilter kontrollieren........................................................................220 8.8.4 Dichtheit kontrollieren...............................................................................221 8.8.5 Belüftungsfilter wechseln.............................................................................222 Ersatzteile und Werkzeuge...............................................................................222 Voraussetzungen.........................................................................................222 8.8.6 Druckspeicher – Gasdruck kontrollieren................................................................223 8.8.7 Ölproben entnehmen....................................................................................224 Ölproben entnehmen......................................................................................224 Zustand des Öls feststellen.............................................................................224 8.8.8 Hydraulikölfilter wechseln............................................................................225 Ersatzteile und Werkzeuge...............................................................................225 Voraussetzungen.........................................................................................225 Ölfilter 1 und 2 wechseln...............................................................................226 Ölfilter 3 wechseln.....................................................................................226 Nach dem Filterwechsel..................................................................................227 8.8.9 Hydraulikölwechsel....................................................................................228 Öl, Ersatzteile, Werkzeuge..............................................................................228 Voraussetzungen.........................................................................................228 Hahn schließen..........................................................................................228 Öl ablassen.............................................................................................229 Öl auffüllen............................................................................................229 Betriebszustand herstellen..............................................................................230 8.9 Hauptausleger...............................................................................................231 8.9.1 Kolbenstange des Wippzylinders einfetten..............................................................231 Fett, Ersatzteile und Werkzeuge.........................................................................231 8.9.2 Teleskopteile schmieren...............................................................................232 Fett, Ersatzteile, Werkzeuge............................................................................232 Unterschiedliche Teleskopausleger.......................................................................232 Voraussetzungen.........................................................................................233 Hinweise................................................................................................233 GMK 4100 Teleskopteil I.................................................................................234 GMK 4100-L Teleskopteil I...............................................................................235 GMK 4100 Teleskopteil V - II............................................................................236 GMK 4100-L Teleskopteil VI - II.........................................................................237 8.9.3 Seilrollen kontrollieren..............................................................................239 8.9.4 Verriegelungssystem kontrollieren.....................................................................239 8.10 Hubseile...................................................................................................241 8.10.1 Lage auf Seiltrommeln kontrollieren..................................................................241 Voraussetzungen.........................................................................................241 Lage kontrollieren......................................................................................241 8.10.2 Hubseile kontrollieren...............................................................................242 Ersatzteile und Werkzeuge...............................................................................242 Voraussetzungen.........................................................................................242 Seile kontrollieren.....................................................................................242 8.10.3 Hubseil schmieren....................................................................................243 Fett, Ersatzteile und Werkzeuge.........................................................................243 Seil schmieren..........................................................................................243 8.10.4 Zustand des Hubseils beurteilen......................................................................244 8.10.5 Hubseil wechseln.....................................................................................250 Ersatzteile und Werkzeuge...............................................................................250 Voraussetzungen.........................................................................................250 Altes Seil ablegen......................................................................................250 Neues Seil auflegen.....................................................................................251 8.10.6 Senkendschalter einstellen...........................................................................253 Ersatzteile und Werkzeuge...............................................................................253 Voraussetzungen.........................................................................................253 Senkendschalter einstellen..............................................................................254 Abschaltung kontrollieren...............................................................................254 8.11 Kabeltrommeln und Drehwinkelgeber..........................................................................255 8.11.1 Schleifringkörper warten.............................................................................255 Ersatzteile und Werkzeuge...............................................................................255 Voraussetzungen.........................................................................................255 Schleifringkörper warten................................................................................256 8.11.2 Drehwinkelgeber schmieren............................................................................257 Fett, Ersatzteile, Werkzeuge............................................................................257 Voraussetzungen.........................................................................................257 Schmieren...............................................................................................257 8.12 Zentralschmieranlage.......................................................................................259 8.12.1 Füllstand kontrollieren..............................................................................259 8.13 Hakenflaschen..............................................................................................259 8.13.1 Seilrollen kontrollieren.............................................................................259 8.13.2 Schmieren............................................................................................260 Fett, Ersatzteile, Werkzeuge............................................................................260 Voraussetzungen.........................................................................................260 Hakenflaschen schmieren.................................................................................260 8.14 Elektrische Anlage.........................................................................................261 8.14.1 Beleuchtung und Signaleinrichtungen kontrollieren....................................................261 8.14.2 Batterien kontrollieren..............................................................................262 8.14.3 Ladezustand der Batterien kontrollieren..............................................................262 8.15 Klimaanlage................................................................................................263 8.15.1 Klimaanlage kontrollieren............................................................................263 8.15.2 Kondensatorlamellen reinigen.........................................................................263 8.15.3 Schläuche kontrollieren..............................................................................264 8.15.4 Kontrolle der gesamten Klimaanlage...................................................................264 Kältemittel.............................................................................................264 8.16 Sonstige Wartungsarbeiten..................................................................................265 8.16.1 Funktionskontrolle Zusatzheizung.....................................................................265 8.16.2 Feuerlöscher überprüfen lassen.......................................................................265 9 Längere Außerbetriebsetzung.......................................................................................269 Außerbetriebnahme...............................................................................................269 Kontrollen......................................................................................................269 Inbetriebnahme..................................................................................................270 10 Drehmomente......................................................................................................273 10.1 Drehmomente für Befestigungsschrauben......................................................................273 10.2 Besondere Drehmomente......................................................................................274 11 Ersatzteilbedarf für die Wartung.................................................................................277 11.1 Allgemeine Information.....................................................................................277 11.2 Beleuchtung................................................................................................277 11.3 Ersatzteilbedarf Unterwagen................................................................................281 11.4 Ersatzteilbedarf Oberwagen.................................................................................283 Anhang..............................................................................................................287 Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. ..............................289 Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. ..............................291 Meßprotokoll Kippspiel..........................................................................................293 Meßprotokoll Kippspiel..........................................................................................295
