Honda CBF 150 Manual de Servicio en Español – Edición Agosto 2004

Description

Honda CBF 150 Manual de Servicio en Español – Edición Agosto 2004

El Honda CBF 150 Manual de Servicio en Español – Edición Agosto 2004 reúne los procedimientos de mantenimiento, inspección, ajuste, desmontaje, reparación, montaje y diagnóstico para la motocicleta CBF 150. La publicación está organizada por sistemas y acompaña los procedimientos con ilustraciones, diagramas, tablas de especificaciones, límites de servicio, valores de par y referencias de herramientas. El propio manual está dirigido a personal con conocimientos de mantenimiento de motocicletas y dedica especial atención a los métodos de trabajo correctos y a las precauciones de seguridad.

Detalles del archivo

• Tipo de manual: Manual de servicio
• Marca y modelo: Honda CBF 150
• Idioma: Español
• Páginas: 436
• Formato: PDF
• Fecha de publicación: Agosto de 2004
• Publicación: Honda Motor Co., Ltd., Oficina de Publicaciones de Servicio

Alcance técnico del manual CBF 150

Este manual de servicio Honda CBF 150 no se limita al mantenimiento periódico. Incluye información general de identificación, especificaciones de la motocicleta, reglas de servicio, puntos de lubricación y sellado, enrutamiento de cables y arneses, sistemas de control de emisiones y tablas de pares de apriete. Desde esas referencias iniciales, el contenido avanza por los principales conjuntos mecánicos, de chasis y eléctricos, de manera que el técnico pueda localizar tanto un procedimiento concreto como los datos necesarios para comprobar si una pieza continúa dentro de los límites de servicio.

La sección de especificaciones describe una CBF 150 con motor monocilíndrico refrigerado por aire de 149,2 cm³, diámetro y carrera de 57,3 x 57,8 mm y relación de compresión 9,1:1. También aparecen datos de bastidor, dimensiones, pesos, neumáticos, transmisión, frenos, suspensión, sistema de carga y encendido. A lo largo de los capítulos se añaden valores de inspección y desgaste para componentes como cilindro, pistón, anillos, válvulas, árbol de levas, balancines, cigüeñal, transmisión, ruedas y sistema de frenos.

Capítulos cubiertos

• 1. Información general

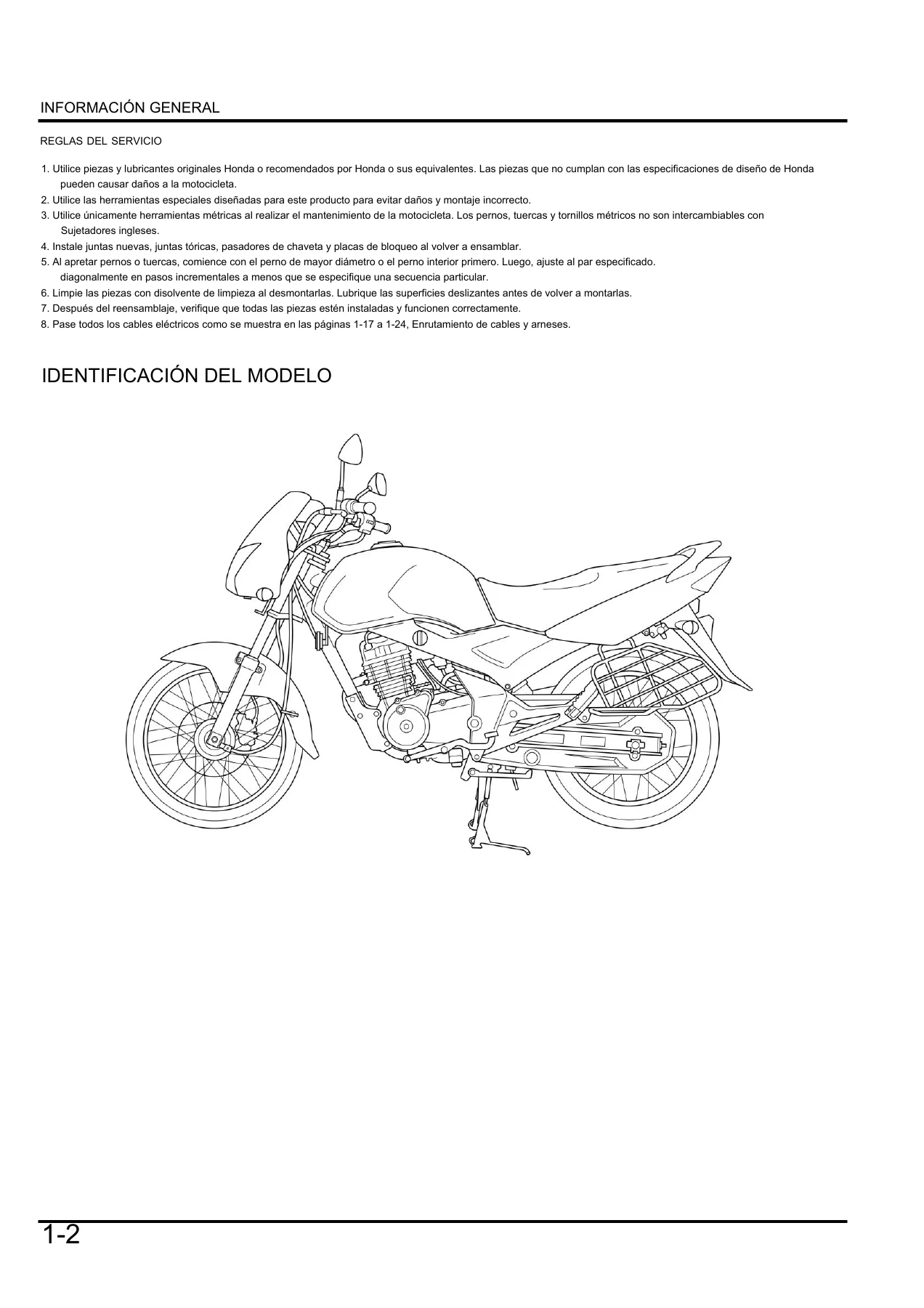

  • Reglas de servicio e identificación del modelo
  • Especificaciones generales y de los principales sistemas
  • Valores de par estándar y pares del motor y chasis
  • Puntos de lubricación y sellado
  • Enrutamiento de cables y arnés
  • Sistemas de control de emisiones
• 2. Bastidor/paneles de carrocería/sistema de escape
  • Carenado delantero, parabrisas y asiento
  • Cubiertas laterales y tanque de combustible
  • Guardabarros, agarre trasero y carenado trasero
  • Protección de sari y tubo de escape/silenciador
• 3. Mantenimiento
  • Programa de mantenimiento
  • Tubería y colador de combustible
  • Acelerador, estrangulador y filtro de aire
  • Respiradero del cárter, bujía y holgura de válvulas
  • Aceite del motor y filtro centrífugo
  • Ralentí, suministro de aire secundario y cadena de transmisión
  • Batería, líquido de frenos, desgaste de pastillas y zapatas
  • Sistema de frenos, embrague, suspensión, ruedas y cojinetes de dirección
• 4. Sistema de lubricación

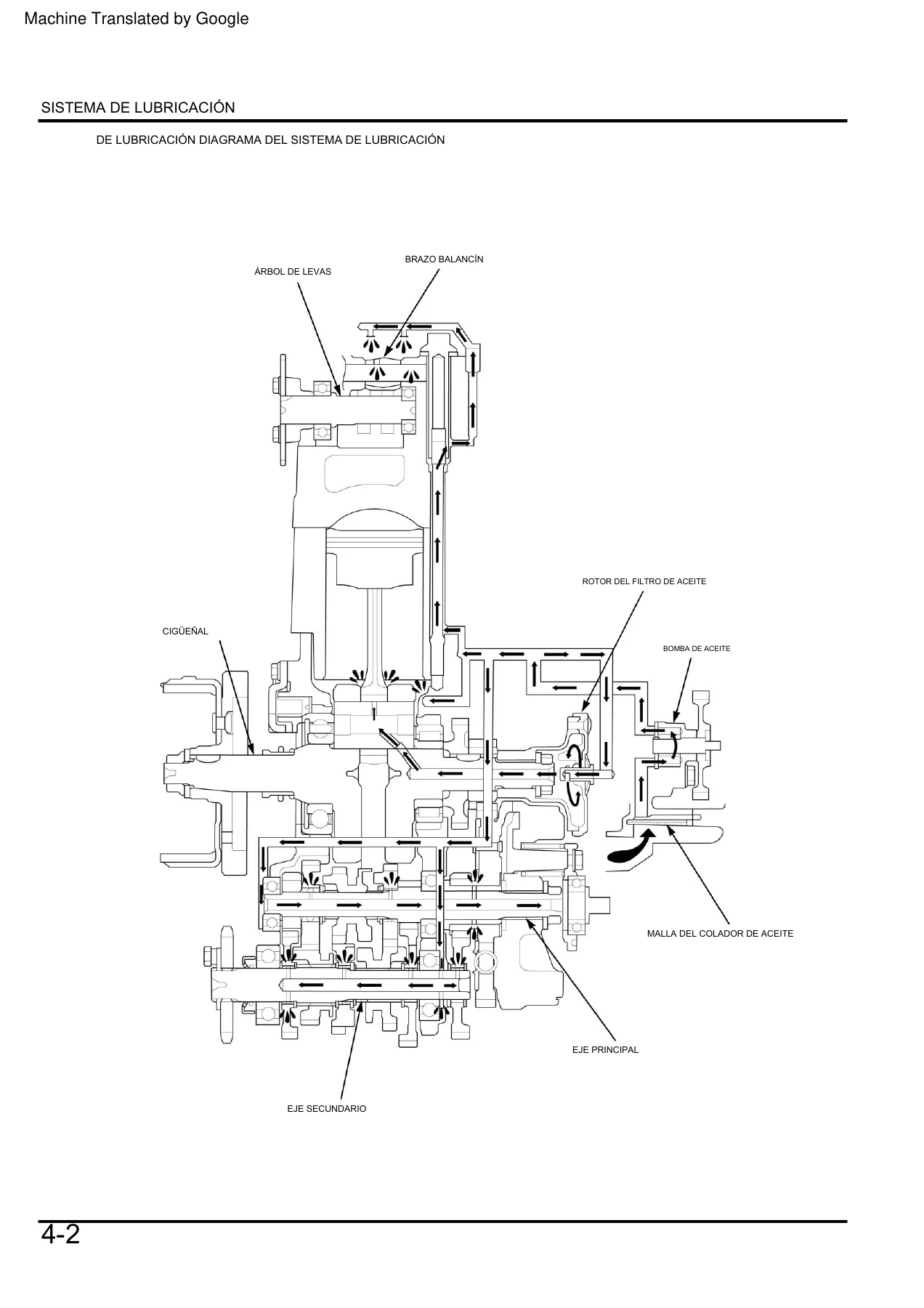

  • Diagrama del sistema de lubricación
  • Malla del colador de aceite del motor
  • Bomba de aceite y solución de problemas

  IMAGES PREVIEW







• 5. Sistema de combustible
  • Componentes del sistema y diagnóstico
  • Carcasa del filtro de aire
  • Válvula de enriquecimiento de arranque (SE)
  • Carburador, limpieza, desmontaje y montaje
  • Ajuste del tornillo piloto
  • Sistema de suministro de aire secundario y filtro de combustible
• 6. Desmontaje/instalación del motor

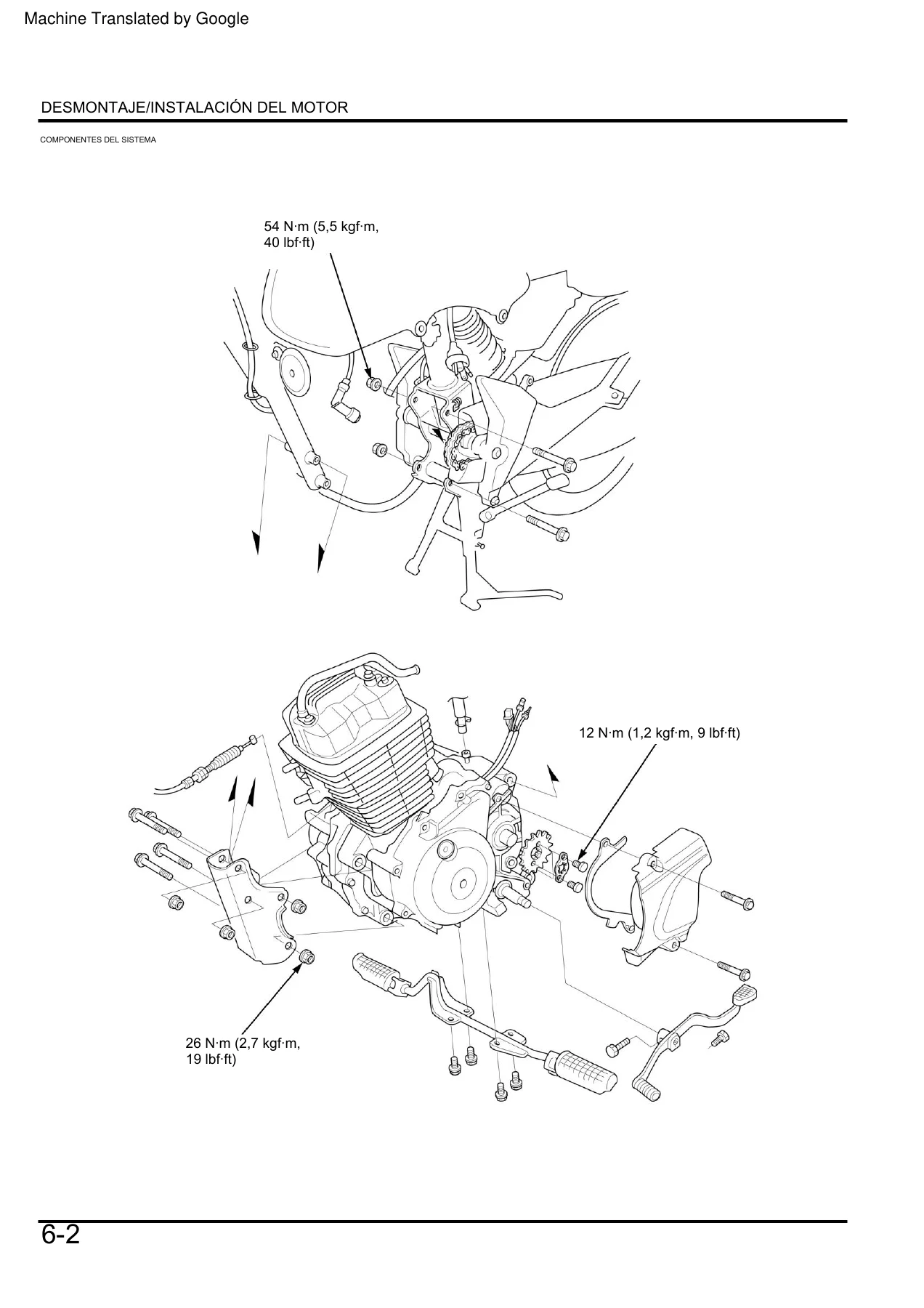

  • Componentes, información de servicio y valores de par
  • Desmontaje e instalación del motor en el bastidor
• 7. Culata/válvulas
  • Compresión del cilindro y tapa de culata
  • Árbol de levas y balancines
  • Desmontaje, inspección y montaje de la culata
  • Válvulas, guías, asientos y resortes
  • Tensor de cadena de levas
• 8. Cilindro/pistón
  • Desmontaje e inspección del cilindro
  • Pistón, pasador y anillos
  • Límites de servicio y solución de problemas
• 9. Embrague/cambio de marchas/pedal de arranque
• 10. Alternador
• 11. Cigüeñal/transmisión
• 12. Rueda delantera/suspensión/dirección
• 13. Rueda trasera/freno/suspensión
• 14. Freno hidráulico
  • Purga de aire
  • Pastillas y disco de freno
  • Sustitución del líquido y cilindro maestro
  • Pinza de freno
• 15. Batería/sistema de carga
• 16. Sistema de encendido
• 17. Luces/medidores/interruptores
• 18. Diagrama de cableado
• 19. Solución de problemas
• 20. Índice

En conjunto, estos capítulos convierten el manual en una referencia de trabajo para seguir desde una inspección básica hasta una reparación interna. Los procedimientos están conectados mediante referencias entre secciones, de modo que una operación de motor, chasis o sistema eléctrico puede llevar al técnico a la especificación, herramienta, par de apriete o comprobación relacionada.

Mantenimiento, ajustes y datos de servicio

La parte de mantenimiento proporciona un programa periódico y procedimientos detallados para tareas habituales. Se cubren el filtro de aire, respiradero del cárter, bujía, holgura de válvulas, aceite del motor, filtro centrífugo, velocidad de ralentí, cadena de transmisión, batería, frenos, embrague, caballete lateral, suspensión, ruedas, neumáticos y cojinetes de la cabeza de dirección. El manual especifica, por ejemplo, una velocidad de ralentí de 1.400 ± 100 min-1 (rpm), una holgura de cadena de transmisión de 20 – 30 mm y un juego libre de la palanca del embrague de 10 – 20 mm.

Las referencias de mantenimiento también incluyen valores concretos para inspección y ajuste. La bujía estándar indicada es CPR8EA-9 (NGK) o RG6YC (Champion), con una separación de 0,8 – 0,9 mm, mientras que para conducción prolongada a alta velocidad se indica CPR9EA-9 (NGK). Para la distribución, el manual muestra holguras de válvulas de 0,08 mm en admisión y 0,12 mm en escape. Estas cifras se acompañan de secuencias de acceso, posición del motor y métodos de medición, lo que ayuda a realizar el ajuste siguiendo el procedimiento descrito y no únicamente un valor aislado.

Motor, lubricación y sistema de combustible

El Honda CBF 150 Manual de Servicio en Español – Edición Agosto 2004 desarrolla el motor por conjuntos. La culata y el tren de válvulas incluyen comprobación de compresión, árbol de levas, balancines, guías y asientos de válvula, resortes y tensor de cadena de levas. El capítulo de cilindro y pistón explica mediciones de diámetro, conicidad, ovalidad, holguras, anillos y pasador de pistón, con límites de servicio para decidir cuándo una pieza requiere sustitución o rectificación. Para trabajos de mayor alcance, el manual también presenta la retirada e instalación del motor, así como capítulos separados para embrague, mecanismo de cambio, pedal de arranque, cigüeñal y transmisión.

El sistema de lubricación dispone de su propio diagrama de circulación y procedimientos para el colador y la bomba de aceite. Se incluyen capacidades de aceite de 1,0 litro después del drenaje y 1,2 litros después del desmontaje, además de inspecciones de holgura de la bomba. En el sistema de combustible, el carburador se trata como un conjunto reparable: desmontaje, cámara de flotación, surtidores, válvula de flotador, diafragma y pistón de vacío, limpieza de conductos, montaje y comprobación del nivel de flotación. El valor indicado para el nivel del flotador es 13,0 mm, y el contenido incorpora además el ajuste del tornillo piloto y las comprobaciones del sistema PAIR.

Chasis, frenos, suspensión y ruedas

La cobertura del chasis comienza con las piezas que deben retirarse para acceder a otros sistemas: carenados, asiento, cubiertas laterales, tanque de combustible, guardabarros y escape. Después, los capítulos de rueda delantera, suspensión y dirección, rueda trasera, freno y suspensión, y freno hidráulico describen desmontaje, inspección, montaje y ajustes de estos conjuntos. El manual distingue el freno delantero de disco hidráulico y el freno trasero de tambor mecánico, e incluye procedimientos para líquido de frenos, purga, pastillas, disco, cilindro maestro, pinza, zapatas y tambor.

Las tablas de servicio aportan datos para evaluar neumáticos, ruedas y suspensión. Se indican neumáticos 2,75-18 42P delante y 3,00-18 52P detrás, junto con presiones para conductor solo y para conductor con pasajero. Los procedimientos de ruedas comprueban cojinetes, descentramiento y estado de los componentes, mientras que las secciones de suspensión y dirección cubren horquilla, amortiguador, basculante y cojinetes de dirección.

Sistema eléctrico, cableado y diagnóstico

La parte eléctrica comprende alternador, batería y carga, encendido, luces, medidores e interruptores, además de un capítulo específico de diagrama de cableado. Entre las especificaciones aparecen una batería de 12 V – 2,5 Ah, capacidad del alternador de 0,125 kW a 5.000 min-1 (rpm), datos de bobina y generador de pulsos, temporización de encendido, bombillas y fusibles. Los dibujos de enrutamiento del arnés muestran la posición de conectores, cables de mando, manguera de freno y otros recorridos alrededor del bastidor.

Cuando el origen de una avería no es evidente, el capítulo 19 ofrece una ruta de solución de problemas. El manual también incorpora diagnóstico dentro de capítulos específicos: mezcla pobre o rica y problemas de arranque en combustible, baja compresión o ruido en culata y cilindro, problemas de freno, carga y encendido, entre otros. Esta combinación de síntomas, comprobaciones y límites de servicio permite trabajar desde la causa probable hacia la medición o inspección correspondiente.

Ilustraciones, pares y herramientas

Los procedimientos se apoyan en fotografías, dibujos de montaje, vistas de componentes y diagramas. Hay tablas de pares de apriete tanto generales como específicas del motor y del chasis, además de símbolos de lubricantes, selladores y agentes de bloqueo. También se muestran herramientas especiales y sus referencias cuando el procedimiento las requiere, como útiles para ajuste, medición, extracción, compresión de resortes o trabajo en guías y asientos de válvula.

Esta estructura es especialmente útil en una reparación que exige varias operaciones consecutivas. En lugar de depender de una sola página, el técnico puede consultar la secuencia de desmontaje, verificar el estado de las piezas con las medidas y límites indicados, identificar los puntos de lubricación o sellado y volver a montar aplicando los pares prescritos.

Utilice el manual para trabajar con procedimientos y especificaciones correctos

Con el Honda CBF 150 Manual de Servicio en Español – Edición Agosto 2004 puede abordar mantenimiento programado, ajustes, diagnóstico, servicio del carburador y combustible, reparaciones del motor, embrague y transmisión, trabajos de frenos y suspensión, comprobaciones eléctricas y operaciones de desmontaje y montaje siguiendo la información específica presentada para la CBF 150. Tener a mano las secuencias correctas, valores de par, límites de servicio, diagramas y datos de ajuste ayuda a reducir errores de montaje y a comprobar los componentes con criterios medibles.
