Honda XR125LK XR125LEK XL125LK 2012-2013 Manual de Taller PDF

Description

Manual de Taller Honda XR125LK, XR125LEK y XL125LK (2012-2013)

Este Honda XR125LK XR125LEK XL125LK 2012-2013 Manual de Taller PDF es la guía de servicio técnica que cubre las motocicletas Honda XR125LK, XR125LEK y XL125LK correspondientes a la emisión de Diciembre de 2012. Se trata de un manual de taller estructurado en 19 secciones que abordan el vehículo completo: desde las informaciones generales y el mantenimiento periódico hasta el desmontaje y montaje del motor, pasando por el chasis, la suspensión, el sistema de freno hidráulico y el sistema eléctrico. Cada sección empieza normalmente con una ilustración del sistema o del montaje, informaciones de servicio y un cuadro de diagnóstico de averías, seguido de los procedimientos detallados paso a paso.

El documento está dirigido a personas con conocimientos básicos de mantenimiento de motocicletas Honda, tal y como se indica expresamente en sus páginas introductorias, y describe procedimientos de servicio para las versiones de exportación común, Latinoamérica, Colombia y Nueva Zelanda, con las diferencias de equipamiento señaladas donde corresponde.

Detalles del archivo

• Tipo de documento: Manual de Taller (Workshop Manual)
• Marca: Honda
• Modelos: XR125LK, XR125LEK, XL125LK
• Años cubiertos: 2012 – 2013
• Código del manual: 00X65-KRH-002
• Derivado de: Draft 62KRHM0
• Fecha de emisión: Diciembre / 2012
• Código del proveedor: 2#4OT
• Idioma: Español
• Formato: PDF
• Extensión: 241 páginas
• Editor: HSA – Publicaciones Técnicas

Contenido del manual

La estructura del Manual de Taller Honda XR125LK XR125LEK XL125LK 2012-2013 sigue el orden de agrupación por ubicación en la motocicleta empleado por Honda:

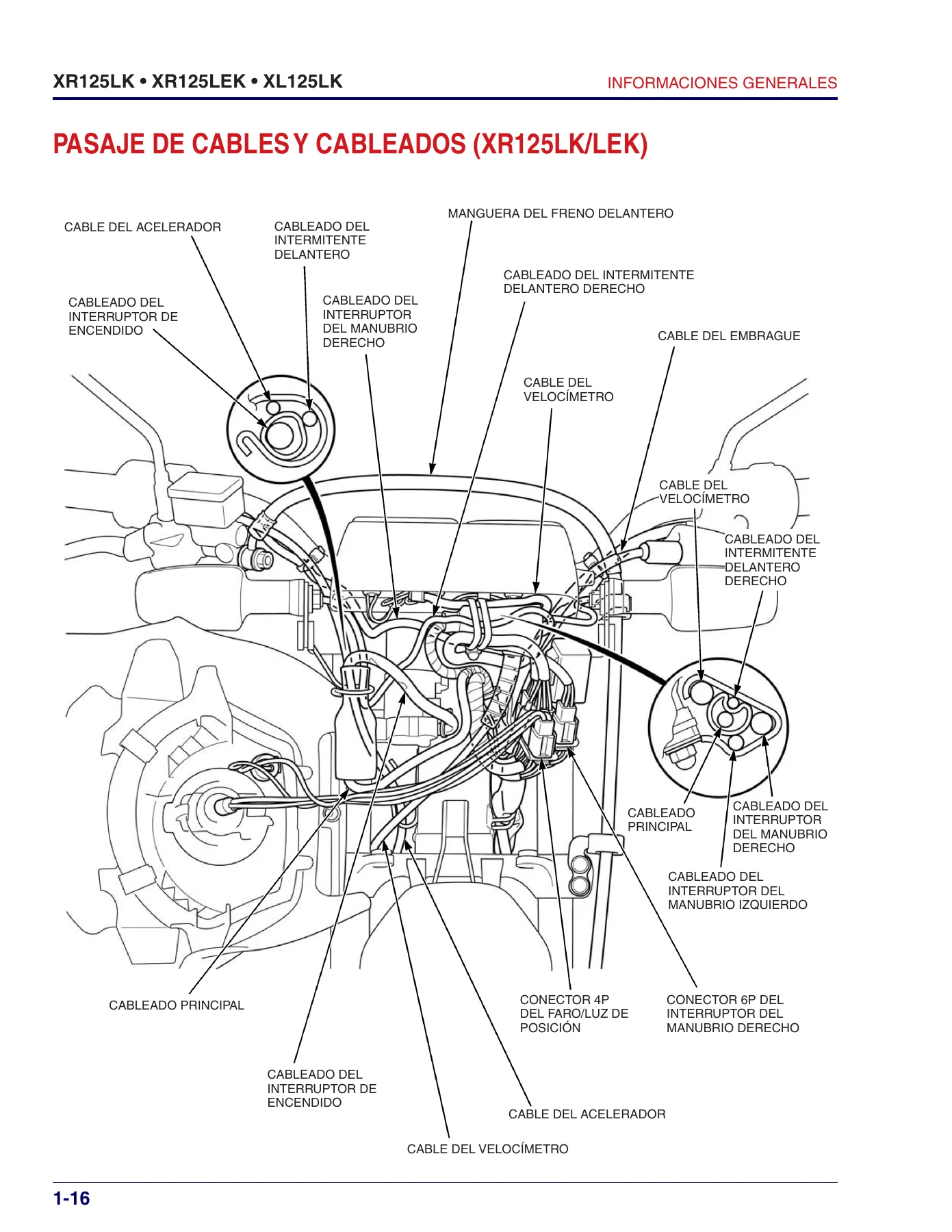

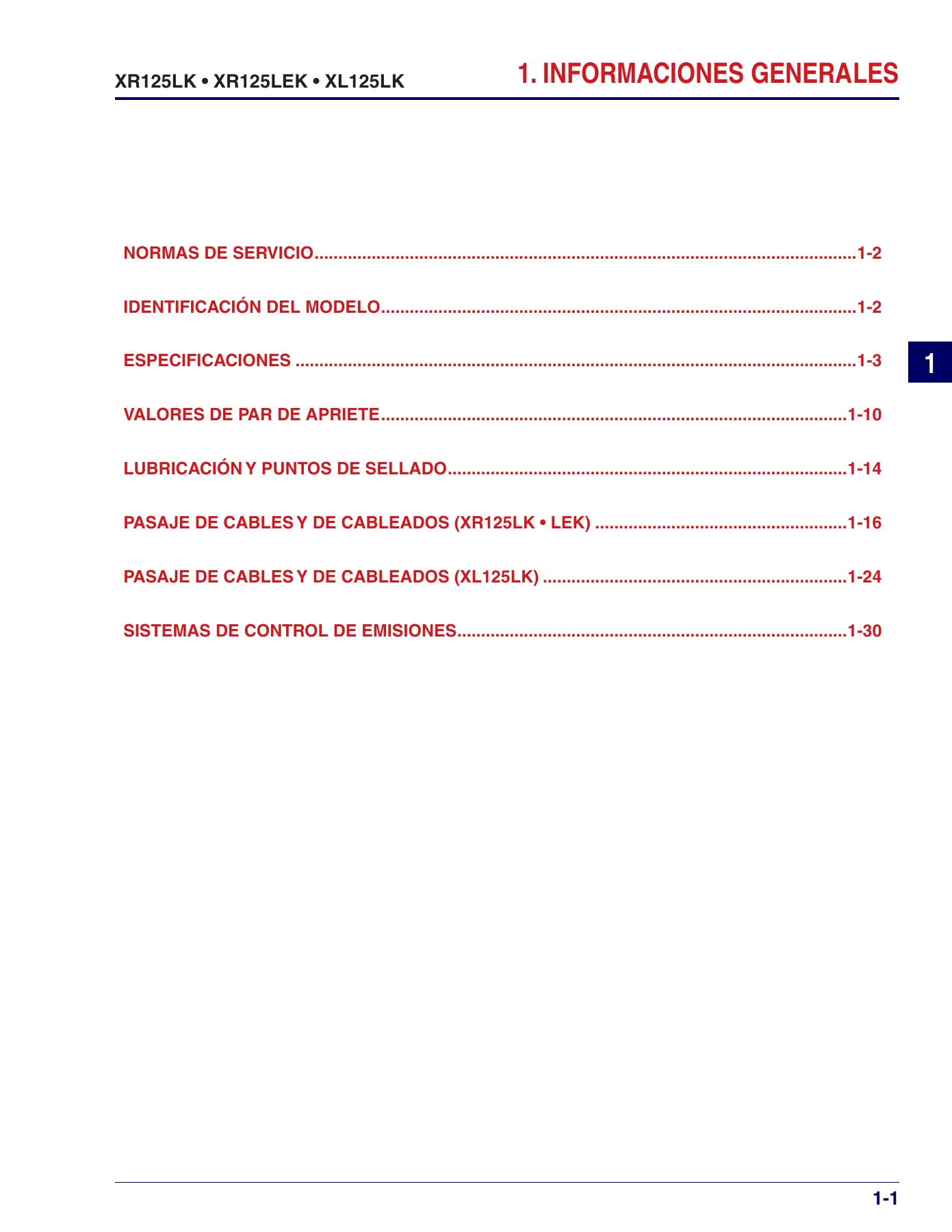

• 1. Informaciones generales (símbolos, normas de servicio, identificación del modelo, especificaciones generales, valores de par de apriete, lubricación y puntos de sellado, pasaje de cables y cableados, sistemas de control de emisiones)
• 2. Chasis / agregados del chasis / sistema de escape (asiento, tapas laterales, portaequipajes trasero, colín trasero, soporte de la placa de matrícula, cubierta lateral, tanque de combustible, visera delantera, guardabarros delantero, tapa del piñón de transmisión, tubo de escape / silenciador)
• 3. Mantenimiento (tabla de mantenimiento, tamiz del filtro de combustible, funcionamiento del acelerador, filtro de aire, filtro secundario del filtro de aire, respiradero de la carcasa del motor, bujía de encendido, holgura de la válvula, aceite del motor, tamiz y filtro centrífugo de aceite, ralentí, sistema de suministro de aire secundario, cadena de transmisión, corredera de la cadena, fluido de freno, desgaste de pastillas y zapatas, sistema de freno, interruptor de la luz de freno, haz del faro, sistema de embrague, soporte lateral, suspensión, tuercas y fijadores, ruedas y neumáticos, cojinetes de la columna de dirección)
• 4. Sistema de encendido (informaciones de servicio, diagnóstico de averías, inspección del sistema, pico de tensión primaria de la bobina, pico de tensión del generador de impulsos, punto de encendido, bobina de encendido, ICM)
• 5. Arranque eléctrico (diagrama del sistema, diagnóstico de averías, motor de arranque, relé del arranque, diodo del punto muerto)
• 6. Sistema de alimentación de combustible (componentes del sistema, diagnóstico de averías, caja del filtro de aire, carburador, válvula de corte de aire, calentador del carburador, interruptor térmico, ajuste del tornillo piloto, sistema de suministro de aire secundario)
• 7. Sistema de lubricación (diagrama del sistema, diagnóstico de averías, bomba de aceite, inspección de holguras)
• 8. Culata / válvulas (componentes del sistema, compresión del cilindro, tapa de válvulas, árbol de levas, soporte del árbol de levas, culata, guías y asientos de válvula, accionador del tensor de la cadena de distribución)
• 9. Cilindro / pistón (desmontaje y montaje del cilindro, sustitución del espárrago, pistón, anillos)
• 10. Embrague / selector de marchas (tapa derecha de la carcasa del motor, embrague, selector de marchas, engranaje de mando primario)
• 11. Alternador / embrague del arranque (tapa izquierda de la carcasa del motor, estator y generador de impulsos, volante del motor, embrague del arranque)
• 12. Cigüeñal / transmisión / conjunto de arranque (separación y montaje de la carcasa, transmisión, sustitución de cojinetes, cigüeñal, engranaje intermedio del conjunto de arranque, conjunto de arranque)
• 13. Motor: desmontaje y montaje
• 14. Rueda delantera / freno / suspensión / dirección (manubrio, rueda delantera, tambor de freno delantero, horquilla, columna de dirección)
• 15. Rueda trasera / freno / suspensión (rueda trasera, tambor de freno trasero, pedal de freno, amortiguador, brazo oscilante)

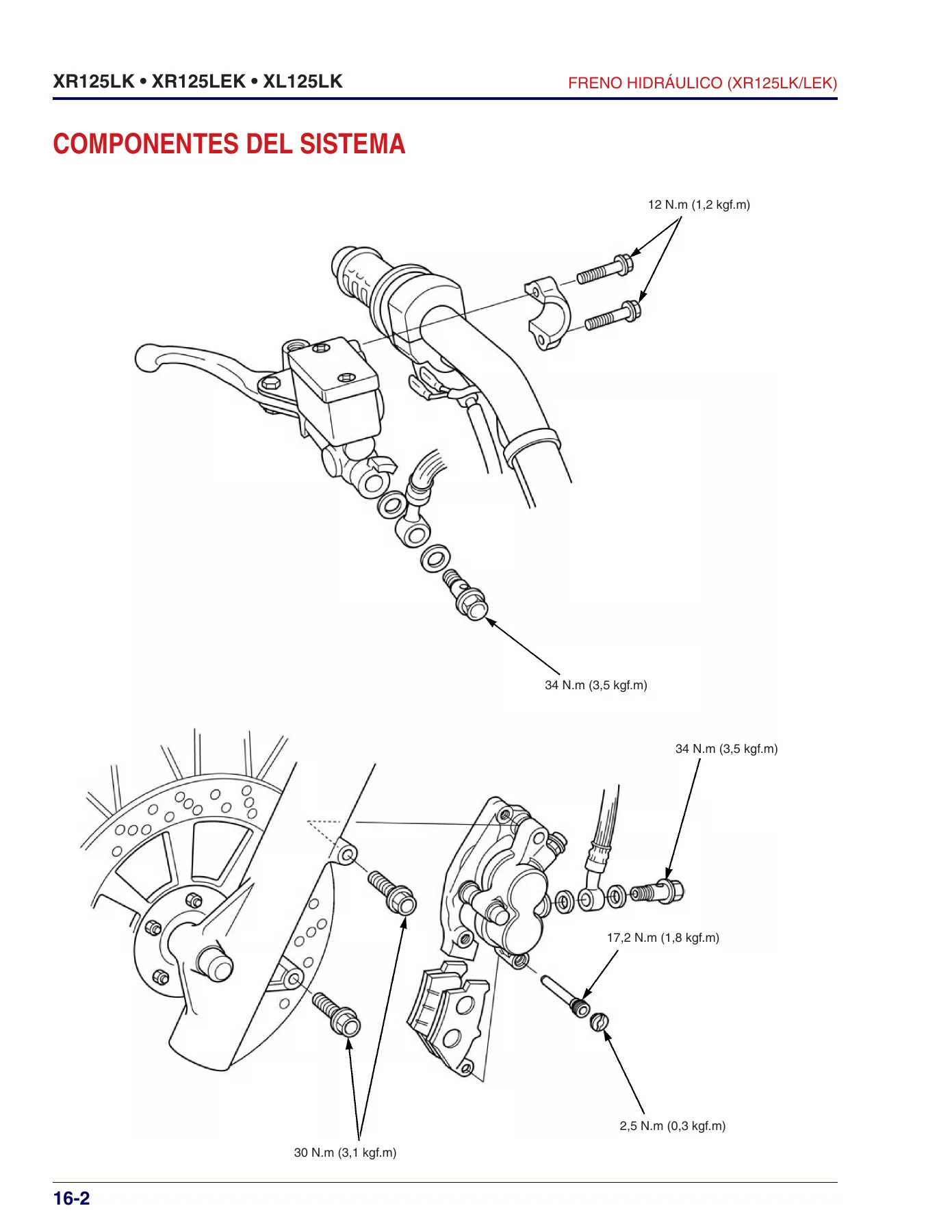

• 16. Freno hidráulico (XR125LK/LEK): cambio de fluido, purga de aire, pastillas y disco, cilindro maestro, caliper
• 17. Batería / sistema de carga (ubicación de componentes, diagrama, diagnóstico de averías, batería, regulador/rectificador, bobina de carga del alternador)
• 18. Luces / instrumentos / interruptores (faro y luz de posición, luz de freno/trasera, luz de matrícula, intermitentes, instrumento combinado, interruptores de encendido, manubrio, luz de freno, embrague, punto muerto, soporte lateral, relé del intermitente, bocina)
• 19. Diagramas eléctricos (XR125LEK tipos DK, I LA, III LA, CO y NZ; XR125LK tipo DK y III LA; XL125LK)

En conjunto, el manual ofrece al técnico el procedimiento completo de intervención sobre estas motocicletas: el desmontaje ordenado de cada conjunto, la inspección con sus límites de servicio, el montaje con los pares de apriete aplicables, los puntos de lubricación y sellado, y el diagnóstico de averías guiado por síntoma. Las tablas de especificaciones recogen tolerancias de cilindro, pistón, válvulas, embrague, transmisión, cigüeñal, frenos y suspensiones, además de capacidades de aceite y de fluido de horquilla, presiones de neumáticos y valores de par de apriete estándar y del motor y chasis.

Modelos y variantes cubiertos

El manual identifica expresamente las siguientes versiones, con el equipamiento particular de cada una (rueda delantera/trasera de 19/17 pulgadas o 21/18 pulgadas, conjunto de arranque, arranque eléctrico, válvula de corte de aire, calentador del carburador e interruptor del soporte lateral):

• XR125LK — Tipo DK (exportación común), Tipo III LA (Latinoamérica), Tipo CO (Colombia), Tipo NZ (Nueva Zelanda)
• XR125LEK — Tipo I LA (Latinoamérica)
• XL125LK — Tipo II DK (exportación común)

El motor descrito es un monocilíndrico de 124,7 cm³, OHC de 2 válvulas accionado por cadena con balancín, refrigerado por aire, con diámetro y carrera de 52,4 x 57,8 mm y relación de compresión de 9,2:1. El sistema de transmisión es de 5 velocidades con patrón 1 – N – 2 – 3 – 4 – 5, embrague multidisco en baño de aceite accionado por cable.

Especificaciones y datos técnicos que encontrará

Entre las tablas de valores del Honda XR125LK XR125LEK XL125LK 2012-2013 Manual de Taller PDF figuran, entre otros:

• Dimensiones generales, distancia entre ejes, altura del asiento, peso en seco y en orden de marcha, capacidad máxima de carga y capacidad del tanque de combustible (12,0 litros, con 3,5 litros de reserva)
• Suspensión delantera y trasera: tipo, carrera del eje, largo libre del resorte, nivel y capacidad de fluido de horquilla, fluido recomendado y límites de alabeo del tubo
• Sistema de lubricación: capacidad al drenar y al desmontar, aceite recomendado, clasificación API y JASO, viscosidad y holguras de la bomba de aceite
• Culata y válvulas: compresión del cilindro, holgura de válvulas de admisión y escape, diámetros de guía, holguras vástago-guía, ancho del asiento de válvula, largo libre de resortes y datos del árbol de levas y balancines
• Cilindro y pistón: diámetro interior, ovalización, conicidad, alabeo, diámetro del pistón, holgura pistón-cilindro, separación de extremos de los anillos y holguras de canaleta
• Embrague y selector de marchas: juego libre de la palanca, largo libre del resorte, espesor de discos A y B, alabeo del separador y holguras de bujes y engranajes
• Cigüeñal y transmisión: holguras radial y lateral de la cabeza de biela, excentricidad, diámetros de engranajes y bujes, y datos de la horquilla selectora
• Sistema eléctrico: tipo y capacidad de batería, tensión de carga, corriente de carga normal y rápida, resistencia de la bobina de carga, fusibles principal y secundario, y potencias de todas las lámparas
• Freno hidráulico (XR125LK/LEK): fluido especificado, espesor y alabeo del disco, diámetros del cilindro maestro y del caliper y sus pistones
• Valores de par de apriete estándar por tipo de fijador y valores específicos por conjunto (motor, chasis, mantenimiento, encendido, alimentación, lubricación, culata, cilindro, embrague, alternador, cigüeñal, desmontaje/montaje del motor, rueda delantera, rueda trasera y freno hidráulico)

Para quién es este manual y qué le permite hacer

Este manual de taller resulta útil tanto para el aficionado con conocimientos básicos que realiza el mantenimiento de su propia motocicleta como para el taller que necesita los procedimientos y los valores correctos antes de intervenir. Permite llevar a cabo el servicio periódico según la tabla de mantenimiento, ajustar la holgura de válvulas y el ralentí, sustituir el filtro de aire y el elemento secundario, limpiar el filtro centrífugo de aceite, tensar y lubricar la cadena de transmisión, cambiar el fluido de freno y purgar el circuito hidráulico, sustituir pastillas y zapatas, desmontar y montar la horquilla, revisar los cojinetes de la columna de dirección y su precarga, separar las mitades de la carcasa del motor para acceder a la transmisión y al cigüeñal, y diagnosticar fallos de encendido, de arranque eléctrico, de alimentación de combustible y del sistema de carga siguiendo los cuadros de diagnóstico de averías incluidos.

Contar con el procedimiento correcto y con los pares de apriete y tolerancias exactos marca la diferencia entre una reparación que dura y una avería provocada por un montaje incorrecto o un ajuste fuera de especificación. Este manual reúne esa información en un solo documento y la presenta en el orden en que el trabajo se ejecuta realmente.

La entrega es inmediata: en cuanto se confirma el pago, el archivo PDF queda disponible para su descarga, sin gastos de envío ni esperas. Puede consultarse en cualquier dispositivo —ordenador, tablet o teléfono— y también imprimirse si se prefiere trabajar con las hojas sobre la bancada.

IMAGES PREVIEW
