Honda XRE 300 Sahara 2024 Manual de Serviços Específico e Básico – PDF em Português

Description

Honda XRE 300 Sahara 2024 — Manual de Serviços em Português

Este é o Manual de Serviços da Honda XRE 300 Sahara, ano-modelo 2024, produzido pela Moto Honda da Amazônia Ltda. para uso de técnicos e profissionais qualificados. Reúne o Manual de Serviços Específico (00X6B-K3HA-001) e o Manual de Serviços Básico (00X6B-BSC-004) em uma única publicação de 440 páginas, cobrindo desde os procedimentos específicos do modelo até as instruções de manutenção básica e comum a motocicletas Honda.

O manual descreve métodos, procedimentos e valores para serviço, manutenção e reparo da XRE 300 Sahara, abrangendo os modelos XRE 300A e XRE 300AW-R nas versões STD, RALLY, ADVENTURE e White Tender Edition, incluindo diferenças de para-brisa, tubo lateral dianteiro e placa protetora entre as variantes.

Detalhes do Arquivo

• Tipo: Manual de Serviços (Específico + Básico)
• Marca: Honda / Moto Honda da Amazônia Ltda.
• Modelo: XRE 300 Sahara (XRE 300A / XRE 300AW-R) — 2024
• Códigos do documento: 00X6B-K3HA-001 (Específico) e 00X6B-BSC-004 (Básico)
• Idioma: Português
• Páginas: 440
• Formato: PDF
• Data de emissão: Maio/2023

Capítulos e Conteúdo Coberto

O manual está organizado em seções que cobrem todo o veículo, com instruções passo a passo, ilustrações, valores de torque, limites de uso e procedimentos de diagnose de defeitos. Os principais blocos de conteúdo são:

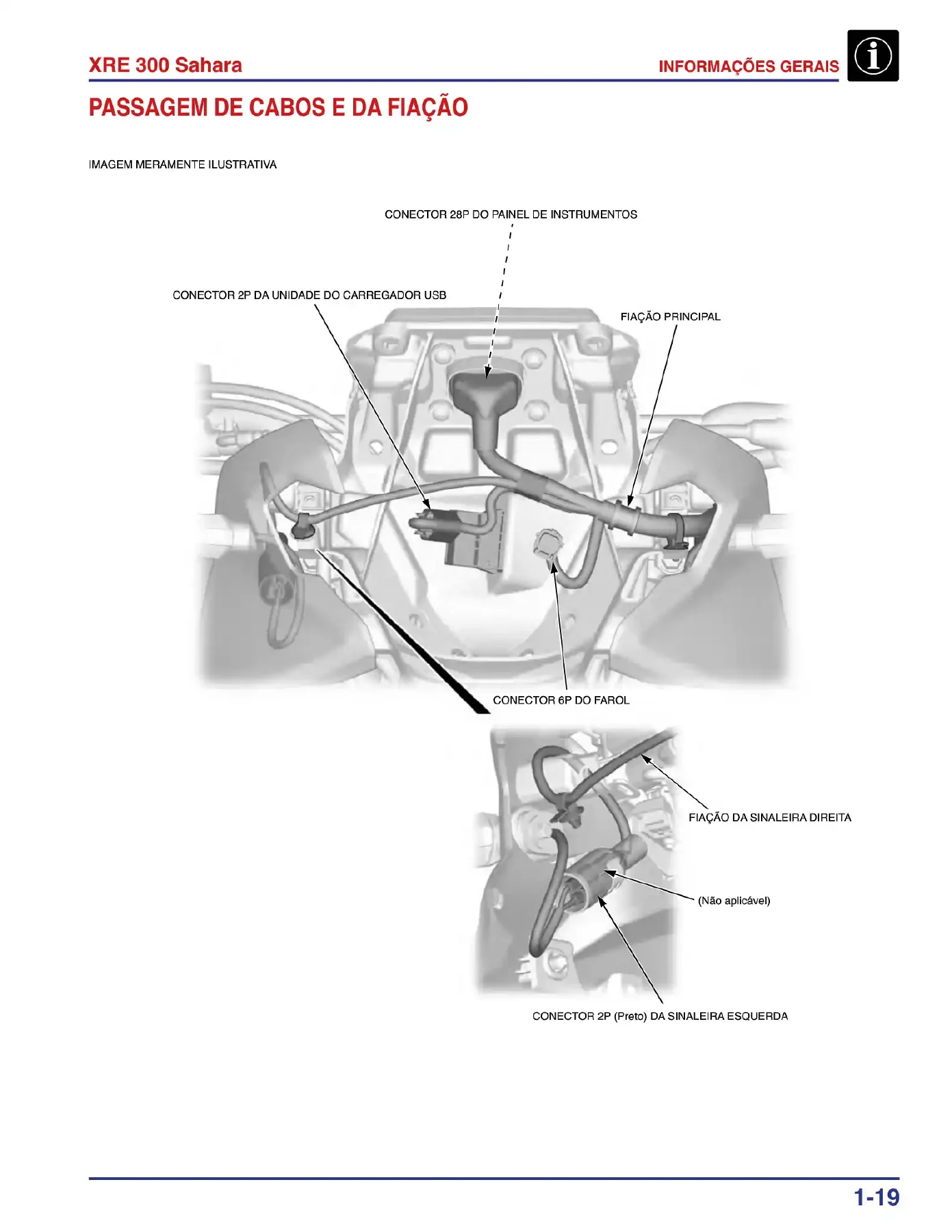

• Informações Gerais — identificação do modelo, especificações gerais, valores de torque, lista de ferramentas especiais, passagem de cabos e fiação, sistemas de controle de emissões
• Manutenção — tabela de manutenção, linha de combustível, filtro de combustível, funcionamento do acelerador, filtro de ar, respiro do motor, vela de ignição, folga das válvulas, óleo do motor, rotação de marcha lenta, corrente de transmissão, sistema de freio, embreagem, suspensão, rodas e pneus

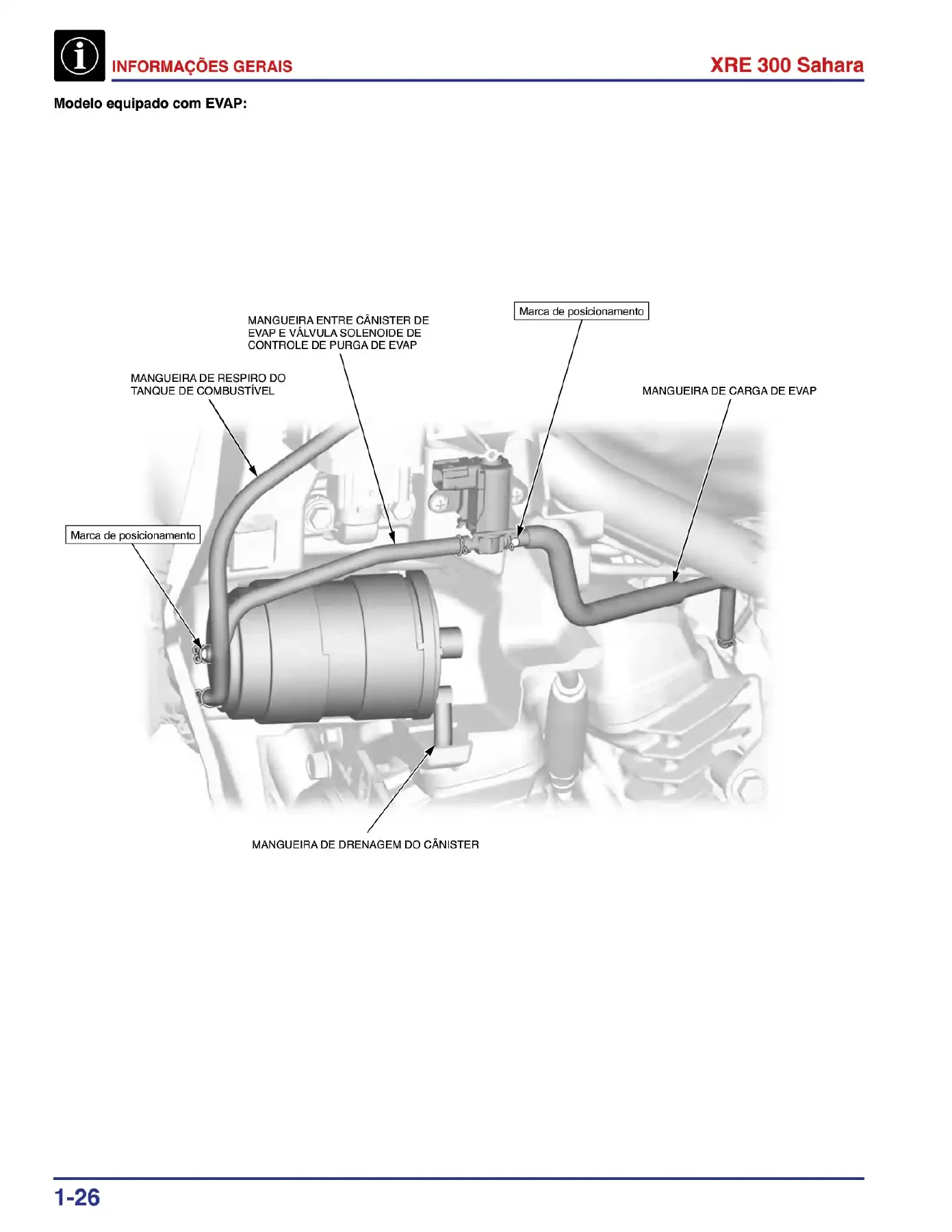

• Combustível e Motor (PGM-FI) — corpo do acelerador, unidade de sensores (MAP, TP, IAT), IACV, sensor EOT, sensor de O₂, bomba de combustível, injetor, sistema EVAP, procedimento de reinicialização do sensor TP, sistema de alimentação, sistema de arrefecimento, cabeçote e válvulas, cilindro e pistão, embreagem e seletor de marchas, transmissão, alternador e embreagem de partida, árvore de manivelas, balanceiro
• Chassi e Carenagens — carcaças, para-brisa, carenagem dianteira, para-lama, protetor dianteiro, tanque de combustível, assento, carenagem traseira, tampa lateral, alça traseira, compartimento da bateria, corrente de transmissão, pedal de apoio, cavalete lateral, sistema de escapamento, roda dianteira, garfo telescópico, guidão, coluna de direção, roda traseira, suspensão traseira, braço oscilante, freio a tambor, freio hidráulico, CBS, cilindro mestre, cáliper, pastilhas e disco de freio
• Sistema Elétrico — PGM-FI, função do indicador de etanol, sistema de ignição, partida elétrica, ABS, ESS, bateria e sistema de carga, sistema de iluminação, painel de instrumentos, componentes elétricos, sistema de alarme antifurto, sistema de resposta, SMART Key Honda

Esse conteúdo permite ao técnico executar desde serviços simples de manutenção periódica até reparos complexos que exigem desmontagem do motor, separação da carcaça, remoção da árvore de manivelas, medição de empenamento, seleção de bronzinas do mancal principal, inspeção de transmissão, ajuste de válvulas, retífica de sede de válvula, substituição de guia de válvula, balanceamento de roda e diagnose de DTCs do PGM-FI e do ABS.

Especificações Técnicas e Valores de Referência

O manual reúne tabelas de especificações de combustível e motor, lubrificação, cabeçote, cilindro e pistão, embreagem, transmissão, chassi, suspensão, freio hidráulico, sistema elétrico e PGM-FI. Entre os valores visíveis estão:

• Motor monocilíndrico inclinado a 15°, diâmetro × curso de 77,000 × 63,033 mm, cilindrada de 293,5 cm³, relação de compressão 9,3:1, comando OHC acionado por corrente
• Capacidade de óleo do motor: 1,5 L após drenagem, 1,6 L após troca do filtro, 2,0 L após desmontagem
• Óleo recomendado: SAE 10W-30 SL ou superior, JASO MA
• Marcha lenta: 1.450 ± 100 rpm
• Pressão de combustível em marcha lenta: 288–300 kPa
• Vazão da bomba de combustível: 108 cm³ mínimo/10 segundos
• Folga das válvulas: ADM 0,12 mm / ESC 0,20 mm
• Compressão do cilindro: 1,1 MPa a 400 rpm
• Capacidade do tanque: 13,8 litros (reserva de 2,6 litros)
• Pneus: 90/90-21M/C 54S (dianteiro) e 120/80-18M/C 62S (traseiro)
• Vela de ignição: SILMAR7D9DS (NGK), folga 0,8–0,9 mm
• Bateria: DTZ6, 12 V – 5 Ah (10 h)
• Torque de aperto padrão para parafusos e porcas de 5 mm a 12 mm

Sistema PGM-FI e Diagnose Eletrônica

O manual dedica capítulos extensos ao sistema PGM-FI, com índice de códigos de DTC, diagramas de sistema, localização de componentes, procedimentos de inspeção de sensores (MAP, EOT, TP, IAT, CKP, O₂, inclinação do chassi), injetor de combustível, IACV, bobina de ignição, válvula solenoide de controle de purga de EVAP, sensor de velocidade da roda, além dos procedimentos de leitura e apagamento de DTCs com o conector de serviço (SCS) e do procedimento de reinicialização do sensor TP.

Sistema ABS e ESS

Para as versões equipadas com ABS, o manual cobre o modulador, os sensores de velocidade de roda dianteira e traseira, as rodas de pulsos, o indicador do ABS, o procedimento de autodiagnose pré-partida, a leitura e o apagamento de DTCs, e a função ESS (Emergency Stop Signal), que ativa as sinaleiras em alta frequência durante frenagens bruscas.

Manutenção Programada

A tabela de manutenção apresenta os intervalos para verificação do sistema elétrico e eletrônico, linha de combustível, filtro de combustível, acelerador, filtro de ar, vela de ignição, folga das válvulas, óleo do motor, filtro de óleo, marcha lenta, sistema EVAP, corrente de transmissão, deslizador da corrente, fluido de freio, pastilhas, sistema de freio, interruptor da luz do freio, farol, luzes, buzina, interruptor do motor, sistema de embreagem, cavalete lateral, suspensão, porcas e parafusos, rodas, pneus e rolamentos da coluna de direção.

Ferramentas Especiais

O manual lista ferramentas especiais Honda necessárias para diversos procedimentos, como conjunto do manômetro de combustível, extrator da carcaça da bomba de combustível, conector de serviço (SCS), conjunto do compressor da mola da válvula, alargador e instalador/extrator da guia da válvula, limitador do tensor, fixador do cubo da embreagem, fixador do rotor do alternador, extrator do parafuso interno, separador de rolamento, chave para porca-trava, alicate para anel elástico, entre outras.

IMAGES PREVIEW

Para Quem é Este Manual

Este manual é destinado a profissionais e técnicos qualificados em manutenção de motocicletas Honda. As informações de serviço e reparo contidas no documento pressupõem treinamento, ferramentas e equipamentos adequados. O manual descreve os métodos e procedimentos recomendados, incluindo o uso de ferramentas especiais e peças genuínas Honda.

O Que Este Manual Permite Fazer

Com este manual, o técnico pode executar a manutenção periódica completa, diagnosticar e reparar falhas no sistema PGM-FI, solucionar problemas no ABS e no sistema elétrico, desmontar e montar o motor, inspecionar e substituir componentes do cabeçote, cilindro, pistão, embreagem, transmissão, árvore de manivelas, sistema de arrefecimento, sistema de lubrificação, chassi, suspensão, freios e rodas, além de realizar a diagnose de DTCs e seguir os procedimentos de reinicialização de sensores e sistemas.

Por Que Este Manual é Importante

Seguir os procedimentos e valores especificados é essencial para a segurança do piloto e a confiabilidade da motocicleta. O manual fornece os torques corretos, as folgas, os limites de uso, as capacidades de fluidos e os métodos de diagnose que evitam danos ao motor, ao sistema elétrico e aos componentes do chassi. O uso de procedimentos inadequados ou peças fora de especificação pode resultar em funcionamento deficiente, danos à motocicleta ou lesões.

Entrega Imediata

Após a confirmação do pagamento, o arquivo PDF é disponibilizado para download imediato, sem frete e sem espera. Pode ser acessado em qualquer dispositivo — computador, tablet ou celular — e impresso para uso na oficina. O manual está em português e cobre integralmente os procedimentos específicos da Honda XRE 300 Sahara 2024.
