Iseki TJA8080 TJA8090 TJA8100 Tractor Parts Manual 1807-095-120-00 PDF
$28.95
Iseki TJA8080 TJA8090 TJA8100 Tractor Parts Manual 1807-095-120-00 – PDF DOWNLOAD
Description
Iseki TJA8080 TJA8090 TJA8100 Tractor Parts Manual 1807-095-120-00 – PDF DOWNLOAD
FILE DETAILS:
Iseki TJA8080 TJA8090 TJA8100 Tractor Parts Manual 1807-095-120-00 – PDF DOWNLOAD
Language : English
Pages : 235
Downloadable : Yes
File Type : PDF

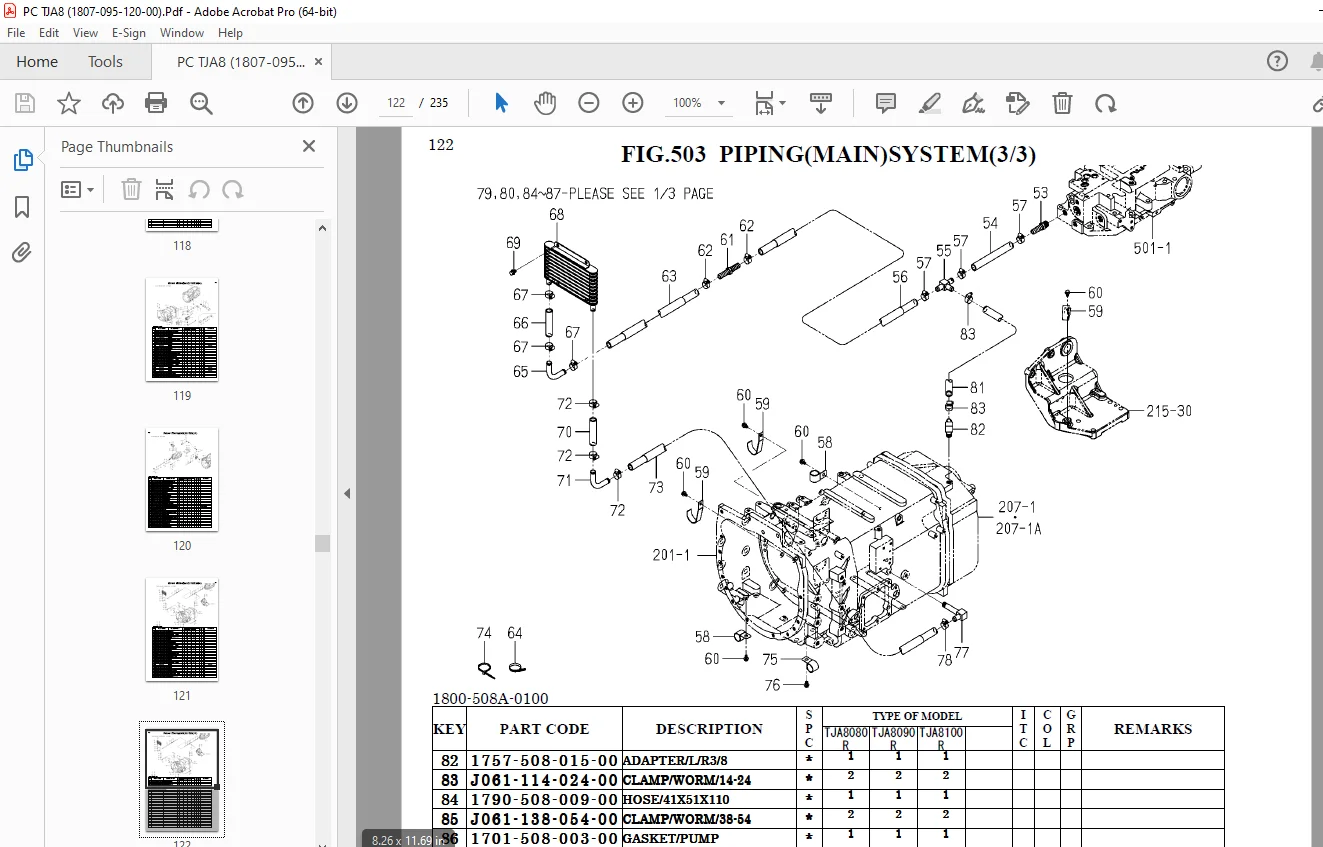

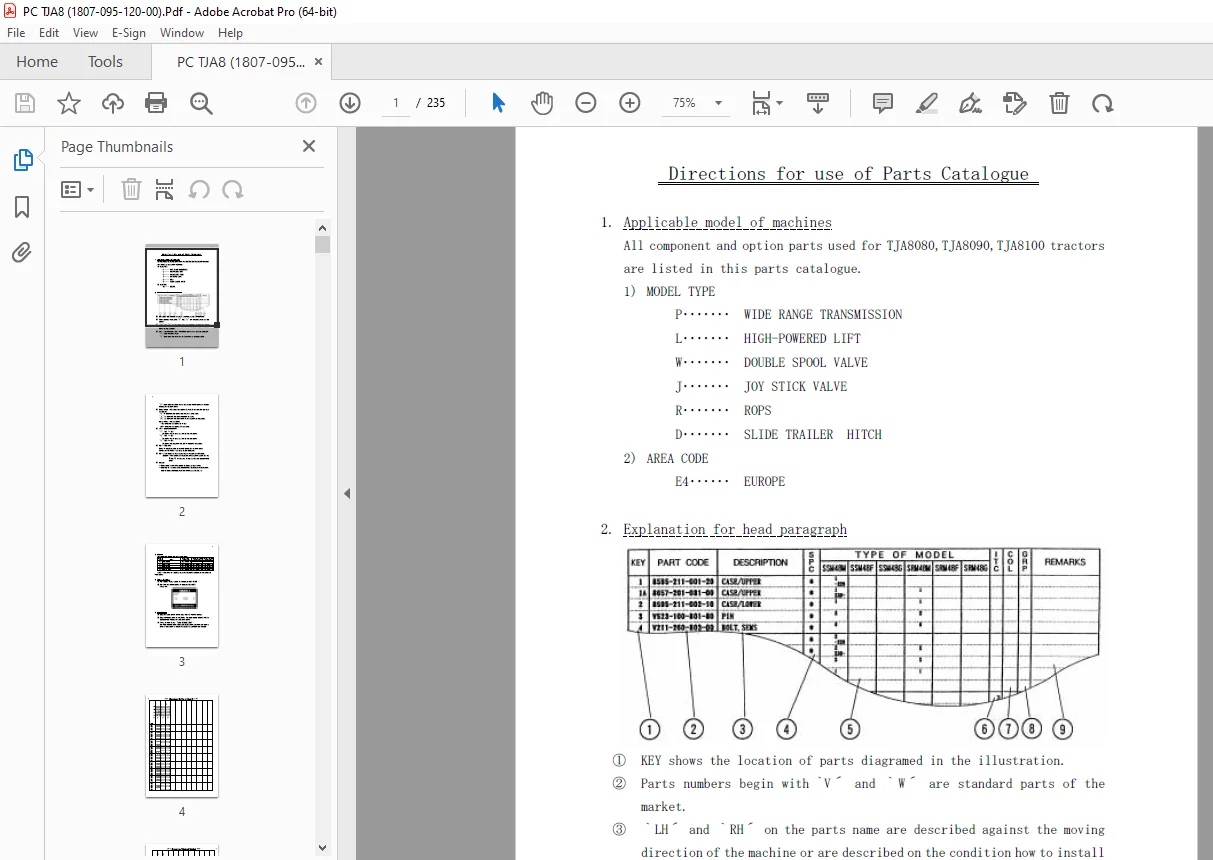

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:
Iseki TJA8080 TJA8090 TJA8100 Tractor Parts Manual 1807-095-120-00 – PDF DOWNLOAD
TJA8080R,8090R,8100R
ENGINE(E33AWIC-7501,8501,9501)
CYLINDER BLOCK Fig 001
GEAR HOUSING Fig 002
CRANKSHAFT Fig 003
VALVE MECHANISM Fig 004
CYLINDER HEAD Fig 005
INLET&EXHAUST MANIFOLD Fig 006
PIPING OF TURBO Fig 007
OIL SUMP Fig 008
OIL FILTER Fig 009
CRANKCASE VENTILA-TION Fig 010
COOLANT PUMP Fig 011
FUEL PUMP Fig 012
FUEL FILTER Fig 013
EGR PARTS Fig 014
EEM4 PARTS Fig 015
ENGINE OVERHAUL PARTS Fig 016
CHASSIS
RADIATOR SYSTEM(1/2)(2/2) Fig 101
MUFFLER SYSTEM Fig 102
CLEANER(AIR)SYSTEM Fig 103
INTERCOOLER SYSTEM Fig 104
TANK(FUEL)SYSTEM(1/2)(2/2) Fig 105
ACCELERATOR SYSTEM Fig 106
DAMPER(INPUT)SYSTEM Fig 107
PEDAL(CLUTCH)SYSTEM Fig 108
CASE(TRANSMISSION/FRONT)SYSTEM Fig 201
GEAR(REVERSE)SYSTEM Fig 202
GEAR(HIGH-LOW)SYSTEM Fig 203
PUMP(GEAR)SYSTEM Fig 204
GEAR(PTO/INPUT)SYSTEM(8090,8100) Fig 205
GEAR(PTO/INPUT)SYSTEM(8080) Fig 206
CASE(TRANSMISSION/MID)SYSTEM Fig 207
GEAR(MAIN)SYSTEM Fig 208
GEAR(SUB)SYSTEM Fig 209
GEAR(4WD)SYSTEM(8090,8100) Fig 210
GEAR(4WD)SYSTEM(8080) Fig 211
GEAR(PTO/REAR)SYSTEM(EXCEPT D TYPE) Fig 212
GEAR(PTO/REAR)SYSTEM(D TYPE) Fig 213
CASE(TRANSMISSION/REAR)SYSTEM Fig 214
SHIFT(MAIN)SYSTEM Fig 215
SHIFT(SUB)SYSTEM Fig 216
SHIFT(PTO)SYSTEM Fig 217
GUIDE(LEVER/REVERSE)SYSTEM Fig 218
LEVER(MAIN)SYSTEM Fig 219
11
LEVER(SUB)SYSTEM Fig 220
LEVER(PTO)SYSTEM Fig 221
PINION(DRIVE/REAR)SYSTEM Fig 301
CASE(DIFFERENTIAL GEAR/REAR)SYSTEM Fig 302
HOUSING(AXLE/REAR)SYSTEM Fig 303
GEAR(FINAL/REAR)SYSTEM Fig 304
CLUTCH
(DIFFERENTIAL GEAR/REAR)SYSTEM Fig 305
BRAKE SYSTEM Fig 306
PEDAL(BRAKE)SYSTEM Fig 307
LEVER(BRAKE/PARKING)SYSTEM Fig 308
WHEEL(STEERING)SYSTEM Fig 401
COLUMN(STEERING)SYSTEM Fig 402
CONTROLLER(STEERING)SYSTEM(8080) Fig 403
CONTROLLER
(STEERING)SYSTEM(8090,8100) Fig 404
BRACKET(AXLE)SYSTEM Fig 405
HITCH(FRONT)SYSTEM Fig 406
SHAFT(DRIVE/FRONT)SYSTEM(8080) Fig 407
SHAFT(DRIVE/FRONT)SYSTEM(8090,8100) Fig 408
CASE
(DIFFERENTIAL GEAR/FRONT)SYSTEM
(8080) Fig 409
CASE
(DIFFERENTIAL GEAR/FRONT)SYSTEM
(8090,8100) Fig 410
HOUSING(AXLE/FRONT)SYSTEM(8080) Fig 411
HOUSING(AXLE/FRONT)SYSTEM(8090,8100) Fig 412
CASE
(GEAR/FINAL/FRONT)SYSTEM
(8090,8100)(1/2)(2/2) Fig 413
CASE
(GEAR/FINAL/FRONT)SYSTEM
(8080)(1/2)(2/2) Fig 414
12
ROD(TIE)SYSTEM(8080) Fig 415
ROD(TIE)SYSTEM(8090,8100) Fig 416
CASE(CYLINDER)SYSTEM(1/2)(2/2) Fig 501
CONTROL(POSITION&DRAFT)SYSTEM Fig 502
PIPING(MAIN)SYSTEM(1/3)-(3/3) Fig 503
PIPING(SUB)SYSTEM(1/2)(2/2) Fig 504
VALVE(REMOTE)SYSTEM Fig 505
FRAME(GUIDE/LEVER)SYSTEM
(EXCEPT J TYPE) Fig 506
VALVE(JOY STICK)SYSTEM(J TYPE)(1/2)(2/2) Fig 507
LINK(3P)SYSTEM(1/2)(2/2) Fig 508
ROD(LIFT)SYSTEM Fig 509
BRACKET(DRAW BAR)SYSTEM(D TYPE) Fig 510
DRAW BAR SYSTEM(EXCEPT D TYPE) Fig 511
HOOD SYSTEM Fig 601
GRILLE SYSTEM Fig 602
COVER(SIDE)SYSTEM Fig 603
FENDER SYSTEM Fig 604
GUIDE(LEVER)SYSTEM Fig 605
SEAT SYSTEM Fig 606
MOUNT(ROPS)SYSTEM Fig 607
FLOOR(FRONT)SYSTEM Fig 608
FLOOR(REAR)SYSTEM Fig 609
ELC (FRONT)SYSTEM(1/2)(2/2) Fig 610
ELC (ENGINE)SYSTEM Fig 611
ELC (MAIN)SYSTEM(1/3)-(3/3) Fig 612
ELC (CASE/TRANSMISSIN)SYSTEM Fig 613
PANEL(INSTRUMENT)SYSTEM Fig 614
SWITCH SYSTEM Fig 615
CONTROLLER SYSTEM Fig 616
ROPS SYSTEM Fig 701
ORNAMENT&LABEL(MODEL)(8080) Fig 901
ORNAMENT&LABEL(MODEL)(8090) Fig 902
13
ORNAMENT&LABEL(MODEL)(8100) Fig 903
LABEL(CONTROL) Fig 904
LABEL(CAUTION) Fig 906
BAG(TOOL)SYSTEM Fig 907
BOX(TOOL)SYSTEM Fig 908
OTHER PARTS(ENGINE)SYSTEM Fig 909
OPTIONAL PARTS
HITCH(FRONT)SET(OPTION) Fig P01
HITCH(WEIGHT)&BOLT SYSTEM(OPTION) Fig P02
CYLINDER(ASSIST/E4)ASSY
(EXCEPT D TYPE)(OPTION) Fig P03
CYLINDER(ASSIST/E4D)ASSY
(D TYPE)(OPTION) Fig P04
VALVE(STD ETC),
COUPLER&LEVER SYSTEM(OPTION) Fig P05
JOY STICK SET&COUPLER SET
(EXCEPT J TYPE)(OPTION)(1/2)(2/2) Fig P06
COMPONENT PARTS
COMPONENT PARTS
FOR K200-237-000-10 ON Fig 504 Fig S01
COMPONENT PARTS
FOR K200-248-000-10 ON Fig 504 Fig S02
COMPONENT PARTS
FOR K211-075-500-60 ON Fig P05 Fig S03
COMPONENT PARTS
FOR K211-099-000-10 ON Fig 505 Fig S04
COMPONENT PARTS
FOR K231-009-000-20 ON Fig 503 Fig S05
COMPONENT PARTS
FOR 1800-512-300-20 ON Fig 507,P06 Fig S06
14
WIRING DIAGRAM
WIRING DIAGRAM(1/4)
WIRING DIAGRAM(2/4)
WIRING DIAGRAM(3/4)
WIRING DIAGRAM(4/4)
15
C o n t e n t s
TJA8080R,8090R,8100R
WHEEL SECTION
WHEEL(REAR/W12-28)SYSTEM(10K TYPE) Fig 301
WHEEL
(REAR/W15L-30)SYSTEM(11K,21K TYPE) Fig 302
WHEEL
(REAR/DW15L-34)SYSTEM(22K TYPE) Fig 303
WHEEL
(FRONT/W11-20)SYSTEM(10K,11K TYPE) Fig 401
WHEEL
(FRONT/W10-24)SYSTEM(21K,22K TYPE) Fig 402
S.V 06/03/2025
