Iseki TM3185 Tractor Parts Manual 1776-095-110-00 – PDF DOWNLOAD

$28.95

Iseki TM3185 Tractor Parts Manual 1776-095-110-00 – PDF DOWNLOAD

Instant PDF Download
Available immediately
💾
Save to Your Device
Download & keep forever
🛡️
Antivirus Scanned
100% virus-free
🌍
Trusted Worldwide
175,000+ customers

Description

Iseki TM3185 Tractor Parts Manual 1776-095-110-00 – PDF DOWNLOAD

FILE DETAILS:

Iseki TM3185 Tractor Parts Manual 1776-095-110-00 – PDF DOWNLOAD

Language : English
Pages : 158
Downloadable : Yes
File Type : PDF

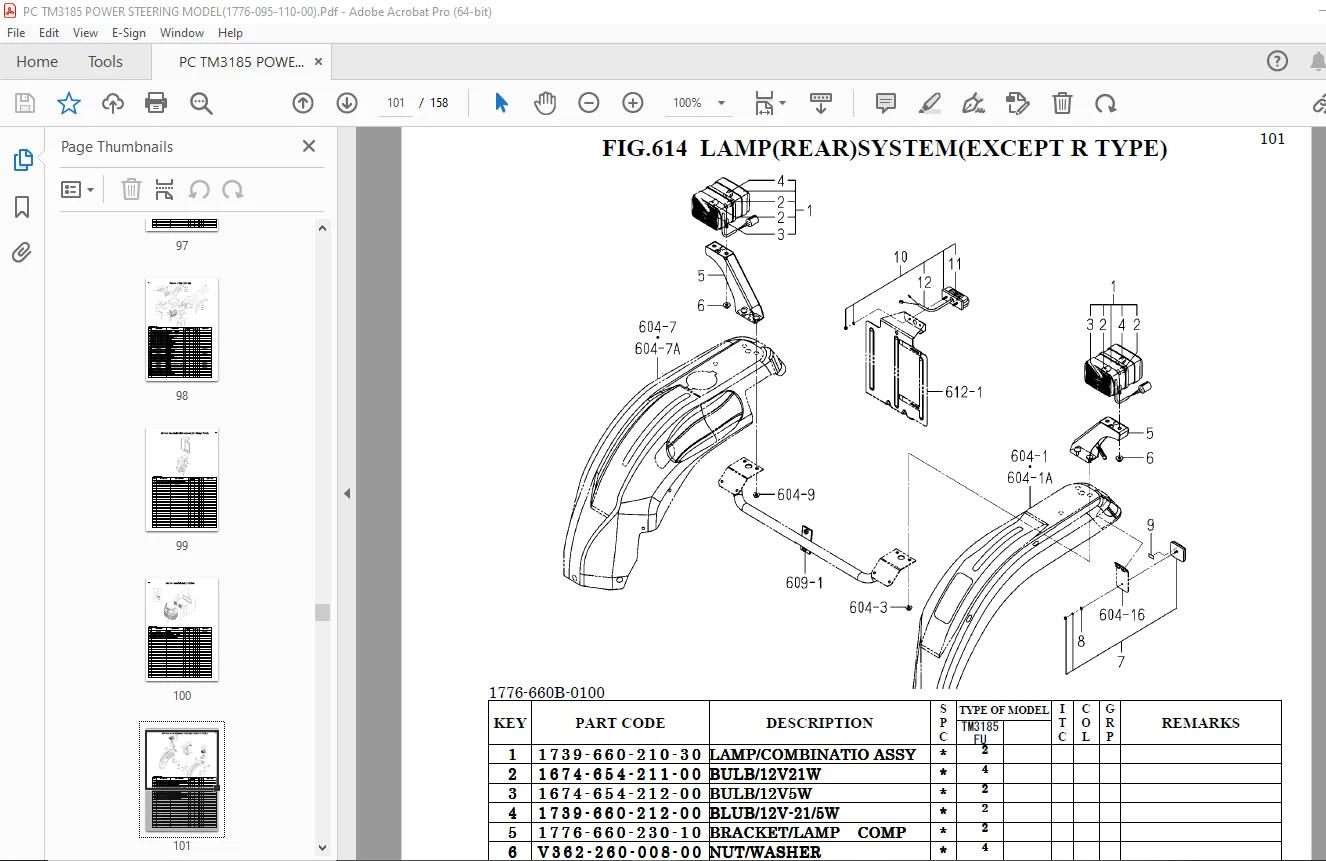

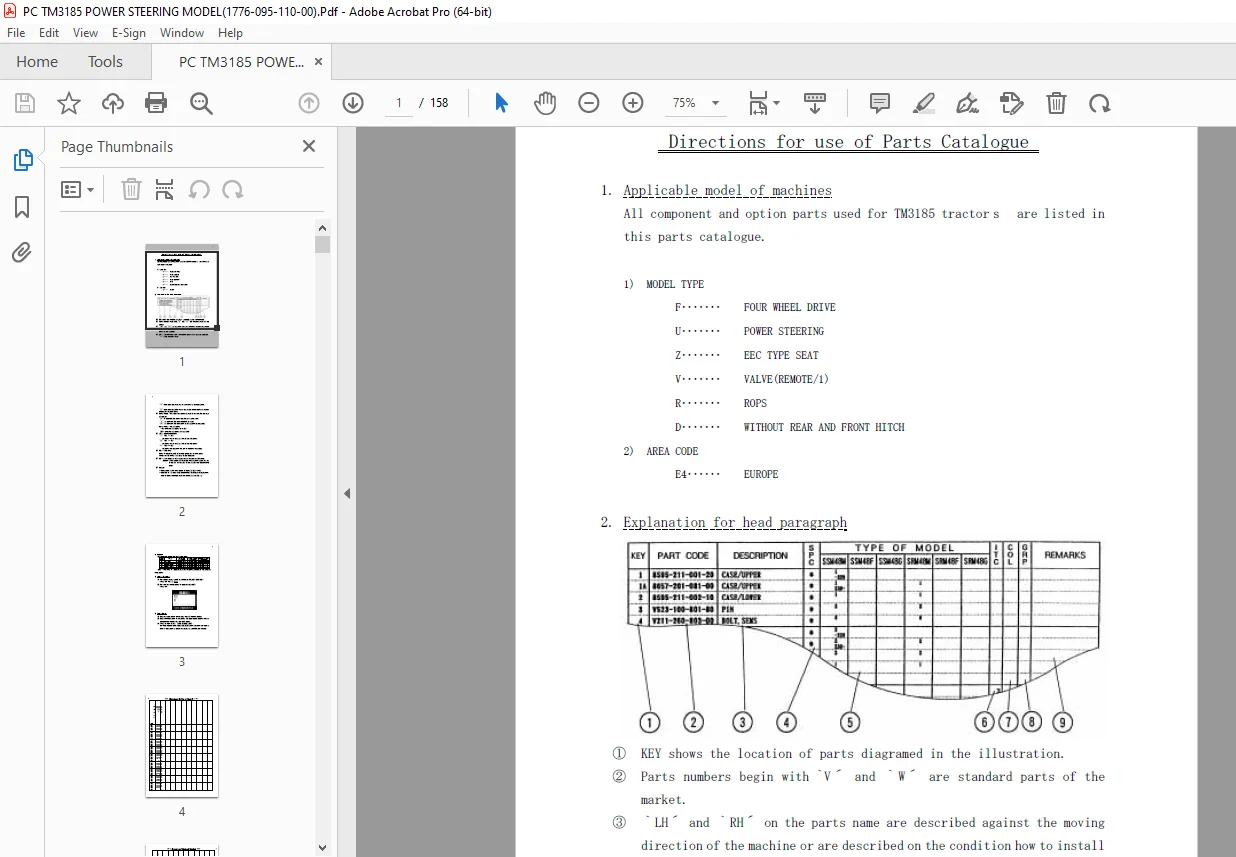

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Iseki TM3185 Tractor Parts Manual 1776-095-110-00 – PDF DOWNLOAD

TM3185FU
ENGINE(E673L-D4501)
CYLINDER BLOCK Fig 001
CRANKSHAFT/PISTON Fig 002
OIL PUMP/CAMSHAFT Fig 003
TIMING GEAR CASE/GOVERNOR Fig 004
CYLINDER HEAD/MANIFOLD EXHAUST Fig 005
OIL PAN/FLYWHEEL/STARTER MORTOR Fig 006
INJECTION PUMP/INJECTOR Fig 007
ROCKER ARM Fig 008
HEAD COVER Fig 009
WATER PUMP/THERMOSTAT CASE Fig 010
COOLING FAN/ALTERNATER/OIL FILTER Fig 011
ACCESSORY PARTS Fig 012
INJECTION PUMP ASSY/INJECTOR ASSY Fig 013
ALTERNATER ASSY Fig 014
STARTER MORTOR ASSY Fig 015
7
C o n t e n t s
CHASSIS
RADIATOR SYSTEM Fig 101
MUFFLER SYSTEM Fig 102
CLEANER(AIR)SYSTEM Fig 103
FILTER(FUEL)SYSTEM Fig 104
TANK(FUEL)SYSTEM Fig 105
BATTERY SYSTEM Fig 106
CABLE(ACCELERATOR)SYSTEM Fig 107
LEVER(ACCELERATOR)SYSTEM Fig 108
CLUTCH(MAIN)SYSTEM Fig 109
PEDAL(CLUTCH)SYSTEM Fig 110
SHAFT(INPUT)SYSTEM Fig 111
CASE(TRANSMISSION)SYSTEM Fig 201
GEAR(INPUT)SYSTEM Fig 202
PINION(DRIVE)SYSTEM Fig 203
GEAR(REVERSE)SYSTEM Fig 204
GEAR(4WD)SYSTEM Fig 205
LEVER(MAIN)SYSTEM Fig 206
LEVER(SUB)SYSTEM Fig 207
LEVER(4WD)SYSTEM Fig 208
SHIFT(MAIN)SYSTEM Fig 209
GEAR(PTO)SYSTEM Fig 210
SHAFT(PTO)SYSTEM Fig 211
LEVER(PTO)SYSTEM Fig 212
COVER(SHAFT/PTO)SYSTEM
(EXCEPT R TYPE) Fig 213
COVER(SHAFT/PTO)SYSTEM(R TYPE) Fig 214
CASE(DIFFERENTIAL GEAR/REAR)SYSTEM Fig 301
8
HOUSING(AXLE/REAR)SYSTEM Fig 302
SHAFT(WHEEL/REAR)SYSTEM Fig 303
PEDAL
(CLUTCH/DIFFERENTIAL GEAR)SYSTEM Fig 304
BRAKE SYSTEM Fig 305
PEDAL(BRAKE)SYSTEM(1/2)(2/2) Fig 306
WHEEL(STEERING)SYSTEM Fig 401
CONTROL(STEERING)SYSTEM(1/2)(2/2) Fig 402
BRACKET(AXLE)SYSTEM Fig 403
HITCH(FRONT)SYSTEM(EXCEPT D TYPE) Fig 404
AXLE(FRONT)SYSTEM(1/2)(2/2) Fig 405
SHAFT(DRIVE/FRONT)SYSTEM Fig 406
METAL
(PIVOT/REAR)&BOLT(SET/TIRE)SYSTEM Fig 407
ROD(TIE)SYSTEM Fig 408
CASE(CYLINDER)SYSTEM Fig 501
ARM(LIFT)SYSTEM Fig 502
CYLINDER SYSTEM Fig 503
LEVER(POSITION)SYSTEM Fig 504
COVER(VALVE)SYSTEM(EXCEPT V TYPE) Fig 505
VALVE(CONTROL)SYSTEM(V TYPE) Fig 506
PIPING SYSTEM Fig 507
LINK(3P)SYSTEM(EXCEPT R TYPE) Fig 508
LINK(3P)SYSTEM(R TYPE) Fig 509
HITCH(TRAILER)SYSTEM(EXCEPT D TYPE) Fig 510
HOOD SYSTEM Fig 601
GRILLE SYSTEM Fig 602
COVER(DASH BOARD)SYSTEM Fig 603
FENDER SYSTEM(EXCEPT V TYPE) Fig 604
FENDER SYSTEM(V TYPE) Fig 605
BRACKET(SEAT)SYSTEM Fig 606
SEAT SYSTEM(Z TYPE) Fig 607
SEAT SYSTEM(ZR TYPE) Fig 608
9
FRAME(REAR)SYSTEM(EXCEPT R TYPE) Fig 609
FRAME(REAR/UNDER)SYSTEM(R TYPE) Fig 610
STEP SYSTEM Fig 611
PLATE(REGISTRATION)SYSTEM(R TYPE) Fig 612
LAMP(HEAD)SYSTEM Fig 613
LAMP(REAR)SYSTEM(EXCEPT R TYPE) Fig 614
LAMP(REAR)SYSTEM(R TYPE) Fig 615
PANEL(INSTRUMENT)SYSTEM Fig 616
HORN,SWITCH&RELAY SYSTEM Fig 617
HARNESS SYSTEM Fig 618
HARNESS(SEAT)SYSTEM(EXCEPT Z TYPE) Fig 619
ROPS SYSTEM(R TYPE) Fig 701
ORNAMENT&LABEL(ENGINE) Fig 901
LABEL(CONTROL) Fig 902
LABEL(CAUTION) Fig 903
LABEL(CE)(D TYPE) Fig 904
PARTS(ENGINE)SYSTEM Fig 905
OPTIONAL PARTS
WHEEL
(REAR/TURF/212/80D-15PD)SYSTEM(OPTION) Fig P01
WHEEL(REAR/AGR/8-16)SYSTEM(OPTION) Fig P02
WHEEL(REAR/AGR/9 5-16)SYSTEM(OPTION) Fig P03
HITCH(FRONT)SET(D TYPE)(OPTION) Fig P04
WHEEL(FRONT/AGR/5-12)SYSTEM(OPTION) Fig P05
WHEEL
(FRONT/AGR/5 00-12)SYSTEM(OPTION) Fig P06
WHEEL
(FRONT/TURF/20X8 00-10)SYSTEM(OPTION) Fig P07
VALVE(AUX)SET(EXCEPT V TYPE)(OPTION) Fig P08
HITCH(REAR)SET(D TYPE)(OPTION) Fig P09
FRAME(ROPS)SET
(EXCEPT R TYPE)(OPTION)(1/2)(2/2) Fig P10
10
PLATE
(BUMPER)&BOLT(SET)SYSTEM(OPTION) Fig P11
WEIGHT(15)SET(OPTION) Fig P12
COMPONENT PARTS
COMPONENT PARTS
FOR K211-001-000-00 ON Fig 503 Fig S01
COMPONENT PARTS
FOR 1640-530-600-10 ON Fig P08 Fig S02
COMPONENT PARTS
FOR 1719-511-350-00 ON Fig 507 Fig S03
WIRING DIAGRAM
WIRING DIAGRAM(1/2)
WIRING DIAGRAM(2/2)

DESCRIPTION:

Iseki TM3185 Tractor Parts Manual 1776-095-110-00 – PDF DOWNLOAD

Parts Order:
1) When you order parts, please make sure of correct numbers.
2) When substitute parts is available, the part number ordered will be
automatically turned to a new part number.
3) Please be sure to use “ISEKI GENUINE PARTS”.
Any other similar parts other than ISEKI parts when used may cause a
trouble that makes us unable to repair or guarantee the warrant.
