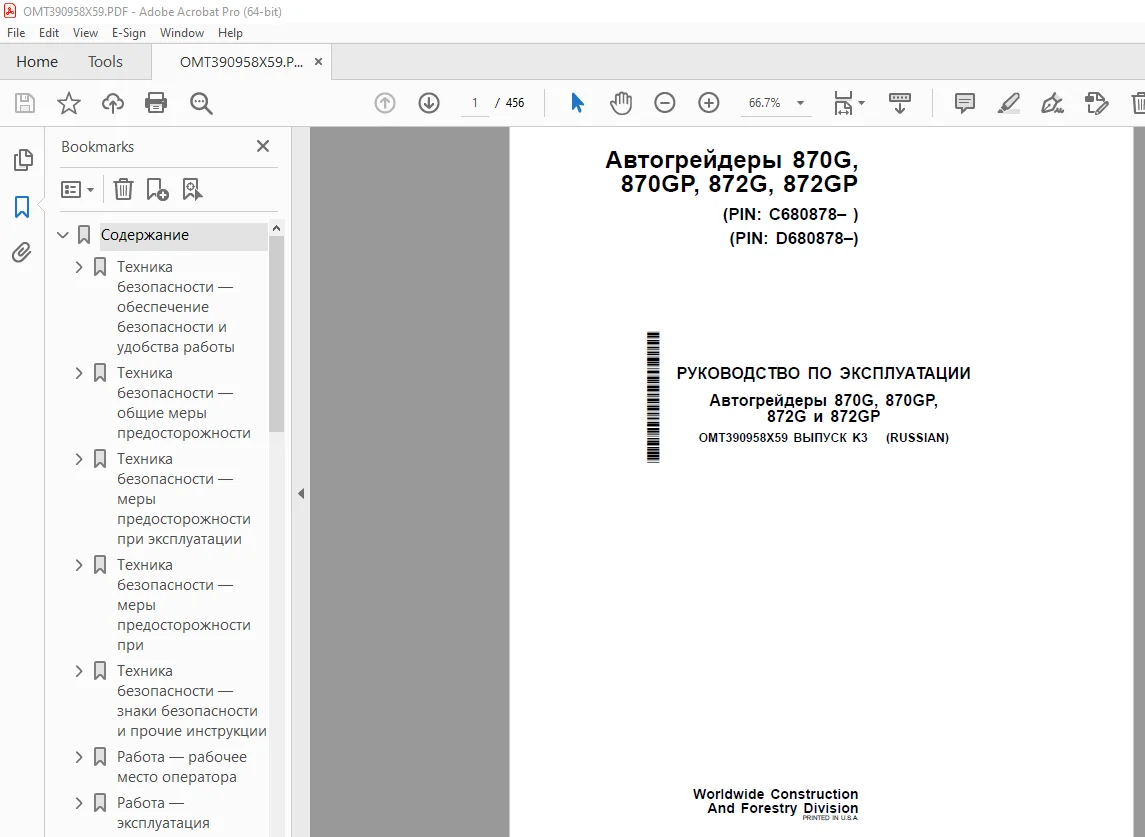

John Deere 870G, 870GP, 872G и 872GP Руководство По Эксплуатации PDF

Description

John Deere Автогрейдеры 870G, 870GP, 872G и 872GP Руководство По Эксплуатации OMT390958X59 – PDF DOWNLOAD

P/N: OMT390958X59_14
Language: Russian
Division: Construction
Product Lines: Motor Graders
Publication Type: Operator’s Manuals
Associated Models: 870G, 870GP, 872G, 872GP
Serials:

• 1DW870G_ _ _C680878—
• 1DW872G_ _ _C680878—
• 1DW870G_ _ _D680878—
• 1DW872G_ _ _D680878—

TABLE OF CONTENTS:

John Deere Автогрейдеры 870G, 870GP, 872G и 872GP Руководство По Эксплуатации OMT390958X59 – PDF DOWNLOAD

Содержание 37
Техника безопасности — обеспечение безопасности и удобства работы оператора 43
Средства обеспечения безопасности и удобства работы оператора 43
Техника безопасности — общие меры предосторожности 45
Информация относительно соблюдения директив Европейского Союза и технических нормативов Евразийского экономического союза 45
Ознакомление с информацией по технике безопасности 48
Соблюдение инструкций по технике безопасности 48
К эксплуатации допускаются только квалифицированные операторы 49
Использование защитной экипировки 49
Защита от шума 49
Предотвращение несанкционированных модификаций машины 50
Осмотр машины 50
Соблюдение дистанции до движущихся деталей 50
Опасность выброса жидкостей под высоким давлением 51
Будьте осторожны при работе с маслами под высоким давлением 51
Работайте в хорошо проветриваемом помещении 51
При заправке не допускать рисков, связанных со статическим электричеством 52
Применение при значительном загрязнении 52
Предупреждение пожаров, очистка загрязнений машины 53
При возгорании машины 54
Предотвращение взрывов аккумуляторных батарей 54
Осторожно обращайтесь с химикатами 55
Меры безопасности при обращении с пусковой жидкостью 55
Вывод из эксплуатации — Правильная утилизация рабочих жидкостей и деталей 56
Будьте готовы к чрезвычайным ситуациям 56
Очистка машины от мусора 57
Техника безопасности — меры предосторожности при эксплуатации 58
Правильное использование ступеней и поручней 58
Запускайте двигатель, только находясь на сиденье оператора 58
Использование и техобслуживание ремня безопасности 58
Сиденье оператора с подогревом и вентиляцией 59
Предотвращение самопроизвольного движения машины 60
Предотвращение опасных ситуаций на рабочей площадке 61
Перевозка пассажиров на машине запрещена 62
Предотвращение несчастных случаев при движении задним ходом 62
Принятие мер во избежание опрокидывания и повреждения машины 63
Эксплуатация на общественных дорогах и движение по ним 63
Осмотрите и проведите техническое обслуживание конструкции системы защиты при опрокидывании (ROPS) 64
Эксплуатация в воде и грязи 64
Соблюдение техники безопасности при движении 64
Предотвращение ожогов кислотой 65
Соблюдение безопасности при присоединении и использовании дополнительного оборудования 65
Техника безопасности — меры предосторожности при техобслуживании 66
Соблюдайте технику безопасности при парковке и подготовке машины к техобслуживанию 66
Безопасное обслуживание машины 66
Правила техники безопасности при обслуживании системы охлаждения 67
Обслуживание аккумуляторов осуществлять с соблюдением требований безопасности 67
Удаляйте краску перед сваркой или нагреванием 68
Соблюдение техники безопасности во время сварочных ремонтных работ 68
Техника безопасности при забивании металлических штифтов 69
Техника безопасности при обслуживании шин 69
Использование надлежащего подъемного оборудования 70
Использование воздуха под давлением 70
Техника безопасности — знаки безопасности и прочие инструкции 71
Знаки безопасности и прочие инструкции 71
Работа — рабочее место оператора 80
Функции главного блока дисплея (PDU) 80
Герметичный модуль переключателей (SSM) 90
Функции герметичной кнопочной панели (SSM) 92
Использование ремня безопасности 98
Передняя панель управления 99
Регулировка передней панели управления 100
Переключатели управления частотой вращения двигателя и привода шесть колес (6WD) 101
Рычаги 102
Рычаги — только машины Grade Pro 103
Педали 107
Световые приборы 108
Элементы управления обогревом и вентилятором 110
Место установки огнетушителя 110
Открывание нижних передних окон — при наличии 111
Открывание боковых окон 111
Отпирание двери кабины 112
Регулировка сиденья 113
Регулировка сиденья Premium—При наличии 114
Регулировка сиденья Premium—Только машины Grade Pro 116
Розетка вспомогательного питания на 12 В 121
Радиоприемник—При наличии 122
Работа — эксплуатация машины 125
До начала работы 125
Ежедневный осмотр машины перед началом работы 126
Проверка приборов перед запуском 127
Размыкающий переключатель аккумуляторных батарей 128
Период обкатки двигателя 129
Запуск двигателя 130
Дееспособность оператора 131
Запуск в холодную погоду 132
Использование нагревателя охлаждающей жидкости—При наличии 133
Использование клапана плавного пуска гидравлического насоса 133
Проверка приборов после запуска 133
Процесс поставки программного обеспечения для Service ADVISOR™ Remote (SAR) 134
Остановка двигателя 135
Эксплуатация в воде и грязи 135
Подъем на крутые или скользкие склоны 136
Вспомогательная системы рулевого управления — при наличии 136
Аварийная остановка 136
Работа регулятора частоты вращения двигателя 137
Работа привода на шесть колес (6WD)—При наличии 138
Работа в режиме точности—При наличии 139
Эксплуатация системы Grade Pro—При наличии 140
Работа на уклоне 141
Работа системы управления трансмиссией 142
Работа рычага управления гидравлической системы 143
Работа рычага управления гидравлической системой—Только машины Grade Pro 148
Эксплуатация системы управления поперечным уклоном — только машины Grade Pro 162
Работа системы предотвращения повреждения машины—При наличии (только машины Grade Pro) 166
Операция складывания отвала—При наличии (только для машин Grade Pro) 166
Эксплуатация Auto-Pass — при наличии (только машины Grade Pro) 167
Использование устройства блокировки дифференциала 168
Отключение и включение стопорного штифта седла 172
Перемещение отвала в вертикальное положение 174
Парковка машины 175
Трансмиссия—Аварийный режим 177
Эксплуатация трансмиссии 178
Камера переднего вида и камера заднего вида—При наличии 181
Камера заднего вида—При наличии 182
Воздушный компрессор (при наличии) 183
Совет по замене шин 184
Подъем машины 185
Погрузка машины для транспортировки 187
Процедура эвакуации 189
Работа — работа дисплея 190
Блок главного дисплея (PDU) 190
Главное меню 191
Главное меню — настройка машины 192
Главное меню — настройка автоматики 203
Главное меню — настройки дисплея 208
Главное меню — вентилятор машины 209
Главное меню — Камера — при наличии 211
Главное меню — диагностика 212
Главное меню—Калибровки—Поперечный уклон (только машины Grade Pro) 220
Главное меню — Калибровки — Калибровки гидравлических клапанов (только машины Grade Pro) 228
Главное меню—Калибровки—Привод на 6 колес 230
Главное меню—Калибровки—Трансмиссия 231
Главное меню—Калибровки—Угол шарнирного сочленения 232
Главное меню — Калибровки — Угол поворота колес 233
Главное меню — калибровки — указатели поворота 233
Главное меню — обновление программного обеспечения 234
Главное меню — система безопасности 235
Главное меню — таймер задания 236
Главное меню — сведения 237
Техобслуживание — машина 239
Необходимая информация о системе снижения токсичности выхлопных газов 239
Двигатели системой контроля токсичности выбросов Tier 3-Stage IIIA/MAR-I 239
Дизельное топливо 240
Смазывающая способность дизельного топлива 241
Обращение с дизельным топливом и его хранение 242
Биодизельное топливо 243
Добавочные присадки дизельного топлива 245
Проверка дизельного топлива 245
Топливные фильтры 245
Минимизация воздействия низких температур на дизельные двигатели 246
Обкаточное масло Break-In™ для дизельных двигателей 247
Масло для дизельных двигателей – Tier 2 и Stage II 248
Периодичность замены моторного масла и фильтров – Двигатели стандарта токсичности отработавших газов Tier 2 и Stage II 249
Моторное масло для дизельных двигателей – Tier 3 и Stage IIIA 250
Периодичность замены моторного масла и масляного фильтра 251
Межсервисный интервал масла для дизельных двигателей при эксплуатации на большой высоте над уровнем моря 252
Масляные фильтры 252
Гидравлическое масло 253
Масло трансмиссии, моста, сдвоенного привода, редуктора поворотного круга и ступицы привода на шесть колес (6WD)—При наличии 254
Смазка с дисульфидом молибдена 254
Альтернативные и синтетические смазочные материалы 255
Смеси смазочных материалов 255
Хранение смазочных материалов 255
Охлаждающая жидкость для дизельного двигателя (двигатель с мокрыми гильзами цилиндров) 256
Качество воды для смешивания с концентрированной охлаждающей жидкостью 257
Эксплуатация в условиях сухого жаркого климата 258
Проверка температуры замерзания охлаждающей жидкости 258
Утилизация охлаждающей жидкости 259
Техобслуживание — периодическое техобслуживание 260
Идентификация двигателя 260
Техобслуживание машины через указанные интервалы времени 261
Регулярная проверка счетчика моточасов 261
Топливный бак 261
Подготовка машины к техобслуживанию 262
Блокировка рамы машины 263
Блокировка передних колес 263
Сервисные дверцы 264
Испытательные комплекты для программы анализа жидкостей и комплект для проверки охлаждающей жидкости 3 действия 265
Межсервисные интервалы 266
Требуемые детали 269
Обозначения техобслуживания 271
Техобслуживание — по необходимости 273
Очистка сердцевин охладителя/ радиаторов 273
Очистка и затяжка клемм аккумуляторной батареи 275
Очистка отсека аккумуляторных батарей 275
Замена фильтров поступающего воздуха и системы рециркуляции в кабине 276
Смазка шестерни поворотного круга (стандартный поворотный круг) 276
Проверка давления накачки шин 277
Проверка износных вставок поворотного круга отвала и тяговой рамы (стандартный поворотный круг) 278
Проверка гнезд подъемных цилиндров отвала 279
Регулировка износных вставок бокового смещения ножевого полотна 279
Смазка отверстий стопорных штифтов седла 280
Осмотр ремня вспомогательного оборудования и пружины натяжного устройства ремня 281
Замена цилиндра вспомогательной жидкости для запуска двигателя—При наличии 282
Замена линейного сетчатого топливного фильтр (сер № —685716) 282
Опорожнение отстойника топливного бака 283
Слив жидкости из топливного фильтра грубой очистки и водоотделителя 283
Слив жидкости из вспомогательного топливного фильтра и водоотделителя—При наличии 284
Замена элементов воздушного фильтра воздухозаборника двигателя 285
Проверка камеры—При наличии 286
Калибровка блока управления трансмиссией 286
Калибровка контроллера привода на шесть ведущих колес (6WD)—При наличии 286
Калибровка датчиков поперечного уклона—При наличии 287
Калибровка гидравлических клапанов—При наличии 287
Техобслуживание — каждые 10 моточасов или ежедневно 288
Проверка уровня масла в гидравлическом баке 288
Проверка уровня трансмиссионного масла 289
Проверка уровня моторного масла 290
Проверка уровня охлаждающей жидкости двигателя в расширительном бачке 291
Техобслуживание — каждые 50 моточасов 292
Смазка шкворней рамы 292
Смазка шаровой опоры тяговой рамы 292
Смазка установленного спереди скарификатора или отвала бульдозера—При наличии 293
Смазка передней подъемной группы Balderson™—При наличии 294
Смазка штифта качающейся опоры переднего моста 294
Смазка штифтов литой детали шарнира наклона переднего моста 295
Смазка шарнира наклонного стержня переднего моста 295
Смазка шкворней поворотного кулака переднего моста 296
Смазка концов поперечной рулевой тяги 297
Смазка цилиндров системы рулевого управления 298
Смазка установленного посередине скарификатора — при наличии 298
Смазка подъемных цилиндров 299
Смазка цилиндра бокового смещения круга 299
Смазка стопорного штифта седла 299
Техобслуживание — каждые 250 моточасов 300
Проверка уровня электролита гибридной аккумуляторной батареи—При наличии 300
Взятие пробы моторного масла 301
Техобслуживание — первичное обслуживание — 500 моточасов 302
Замена масляного фильтра моста 302
Замена масляного фильтра трансмиссии 303
Техобслуживание — каждые 500 моточасов 304
Слив моторного масла, заливка нового и замена фильтра 304
Слив отработанного и заливка нового масла двигателя (быстрое обслуживание) — при наличии 305
Проверка уровня масла в сдвоенном приводе 306
Смазка сдвоенных шарниров 307
Смазка венцовой шестерни поворотного круга (поворотный круг Premium) 307
Проверка уровня масла в редукторе поворотного круга (стандартный поворотный круг) 309
Проверка аккумулятора тормоза 309
Замена топливного фильтра тонкой очистки 310
Замена топливного фильтра грубой очистки и водоотделителя 311
Замена вспомогательного топливного фильтра и водоотделителя—При наличии 312
Проверка уровня масла моста 313
Проверка уровня масла в ступицах привода на 6 колес—при наличии 313
Отбор проб жидкости 313
Техобслуживание — каждые 1000 моточасов 314
Слив отработанного и заливка нового масла в ступицы привода на шесть колес (6WD)—При наличии 314
Регулировка подшипников передних колес — только для стандартного моста 315
Проверка воздухозаборных шлангов двигателя 316
Проверка состояния охлаждающей жидкости 316
Замена сапуна топливного бака 317
Техобслуживание — каждые 2000 моточасов 318
Слив масла моста и заливка нового 318
Слив и повторная заливка трансмиссионного масла 319
Слив отработанного и заливка нового трансмиссионного масла (быстрое обслуживание) — при наличии 320
Замена фильтра сапуна заднего моста и фильтра сапуна гидравлического бака 321
Слив масла редуктора поворотного круга и заливка нового (стандартный поворотный круг) 322
Проверка и регулировка зазора клапанов двигателя 322
Замена масляного фильтра моста 323
Замена масляного фильтра гидравлической системы 324
Замена масляного фильтра трансмиссии 326
Замена масляного фильтра гидравлической системы привода на шесть колес (6WD)—При наличии 327
Очистка вентиляционной трубки картера двигателя 328
Техобслуживание — каждые 4000 моточасов 329
Слив масла из гидравлического бака и заливка нового 329
Слив отработанного и заливка нового масла в гидравлический бак (быстрое обслуживание)—при наличии 331
Слив отработанного масла сдвоенного привода и заливка нового 332
Слив масла из редуктора поворотного круга и заливка нового (поворотный круг Premium) 333
Очистка сетчатого фильтра на впуске насоса трансмиссии 334
Техобслуживание — каждые 4500 моточасов 335
Замена демпфера крутильных колебаний коленчатого вала 335
Техобслуживание — каждые 6000 моточасов 336
Слив жидкости из системы охлаждения и заливка новой 336
Слив и повторное заполнение системы охлаждения (быстрое обслуживание)—При наличии 338
Техобслуживание — система воздушного компрессора (при наличии) 340
Интервалы обслуживания системы воздушного компрессора 340
Выпуск воздуха из резервуара воздушного компрессора 340
Проверка масла воздушного компрессора 341
Очистка клапана воздухоочистителя 342
Замена масла воздушного компрессора 343
Проверка фильтра воздухозаборника 344
Замена фильтра воздухозаборника 344
Разное — машина 345
Регулярно очищайте машину 345
Проверка ремня безопасности 346
Замена ремня безопасности 347
Прокачка рабочего тормоза 348
Удаление воздуха из топливной системы 349
Проверка вентиляционного шланга топливного бака 349
Очистка сливных отверстий кабины 350
Запрет на обслуживание и регулировку топливных форсунок или топливного насоса высокого давления 350
Запрет на обслуживание клапанов управления, цилиндров, насосов или моторов 350
Меры предосторожности при работе с генератором переменного тока и регулятором 351
Соблюдение осторожности при обращении с аккумуляторными батареями, их проверке и обслуживании 352
Использование зарядного устройства аккумуляторной батареи 354
Использование бустерных аккумуляторных батарей—24-вольтовая система 356
Замена аккумуляторных батарей 357
Система контроля машины (MMS) JDLink — при наличии 357
Автоматические выключатели 358
Замена плавких предохранителей 359
Проведение сварочных работ на машине 362
Чистка разъемов электронных блоков управления 362
Проверка и регулировка зазоров шарикового клапана цилиндра и гнезда 363
Проверка зазора шаровой опоры тяги 363
Замена хвостовика установленных спереди и посередине скарификаторов 364
Замена хвостовика заднего скарификатора 364
Замена зубцов установленных спереди, посередине и сзади скарификаторов 364
Замена зубцов рыхлителя 365
Отверстия для отбора проб жидкости 365
Надлежащая установка конструкции системы защиты при опрокидывании (ROPS) 366
Снятие и установка галогенных ламп 367
Спецификации на затяжку крепежных деталей 367
Значения моментов затяжки болтов и винтов с унифицированной дюймовой резьбой 368
Значения моментов затяжки болтов и винтов с метрической резьбой 370
Разное — эксплуатационная проверка 372
Эксплуатационная проверка 372
Проверка диагностических кодов неисправностей 372
Проверки при выключенном зажигании и заглушенном двигателе 372
Проверки при включенном зажигании и включенном двигателе 385
Разное — поиск и неисправностей 412
Процедура поиска и устранения неисправностей 412
Двигатель 413
Аккумуляторная батарея 418
Гидростатический привод на передние колеса 419
Неисправности, связанные с трансмиссией и гидравлической системой 420
Стояночный тормоз 422
Дифференциал 422
Гидравлическая система 423
Система рулевого управления 424
Рабочий тормоз 425
Система кондиционирования воздуха 426
Система обогревателя 427
Обновление программного обеспечения 427
Прочее — хранение 428
Подготовка машины к хранению 428
Процедура ежемесячного техобслуживания при хранении 429
Разное — номера машины 430
Запись идентификационного номера изделия (PIN) 430
Запись серийного номера двигателя 430
Запись серийного номера трансмиссии 431
Запись серийного номера гидравлического насоса 431
Сохранение документов, подтверждающих право собственности 431
Надежное хранение машин 432
Разное — спецификации 433
Спецификации двигателя 433
Технические характеристики машины 434
Объемы слива и заполнения 438
Фторсодержащий парниковый газ 438
Евразийский экономический союз 439
Декларация соответствия нормам ЕС 440
Расчетный срок службы машины 441
Стр Номер 37
Раздел 1-1 43
Раздел 1-2 45
Раздел 1-3 58
Раздел 1-4 66
Раздел 1-5 71
Раздел 2-1 80
Раздел 2-2 125
Раздел 2-3 190
Раздел 3-1 239
Раздел 3-2 260
Раздел 3-3 273
Раздел 3-4 288
Раздел 3-5 292
Раздел 3-6 300
Раздел 3-7 302
Раздел 3-8 304
Раздел 3-9 314
Раздел 3-10 318
Раздел 3-11 329
Раздел 3-12 335
Раздел 3-13 336
Раздел 3-14 340
Раздел 4-1 345
Раздел 4-2 372
Раздел 4-3 412
Раздел 4-4 428
Раздел 4-5 430
Раздел 4-6 433

S.V 05/24
