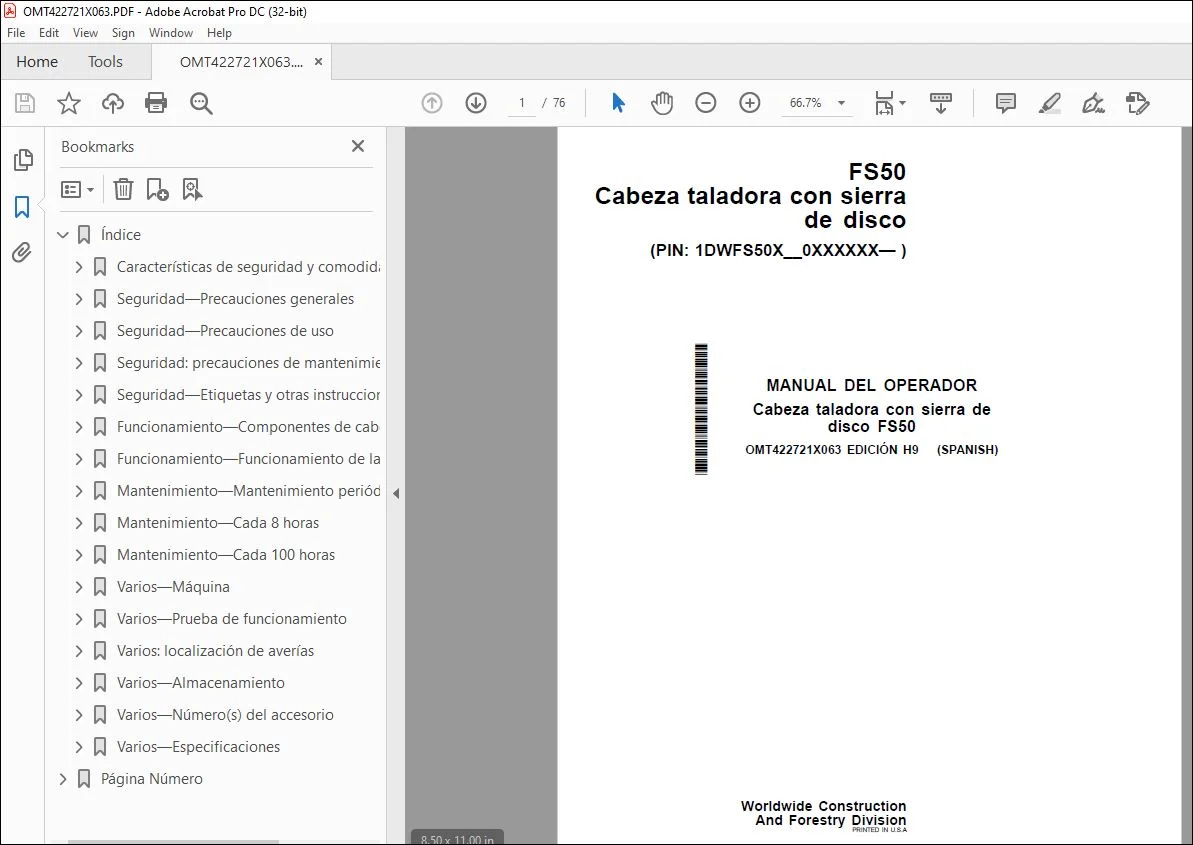

John Deere Cabeza taladora con sierra de disco FS50 MANUAL DEL OPERADOR PDF

Description

John Deere Cabeza taladora con sierra de disco FS50 MANUAL DEL OPERADOR OMT422721X063 – PDF DOWNLOAD

• P/N: OMT422721X063_UZ
• Language: Spanish
• Division: Forestry
• Product Lines: Felling Heads
• Publication Type: Operator’s Manuals
• Associated Models: FS50
• Series: FS SERIES
• Serial: PIN: 1DWFS50X_ _0001150—

TABLE OF CONTENTS:

John Deere Cabeza taladora con sierra de disco FS50 MANUAL DEL OPERADOR OMT422721X063 – PDF DOWNLOAD

Índice 5
Características de seguridad y comodidad del operador 7
Características de seguridad y comodidad del operador 7
Seguridad—Precauciones generales 8
Identificación de la información de seguridad 8
Seguimiento de las instrucciones de seguridad 8
Operar sólo si se está cualificado 8
Usar equipo protector 8
Protección contra el ruido 9
Evitar las modificaciones no autorizadas en el accesorio 9
Protección contra objetos lanzados por el aire 9
Inspección del accesorio 10
Mantenerse alejado de piezas en movimiento 10
Prevención de fugas a alta presión 10
Evitar aceites a alta presión 11
Puesta fuera de servicio — Reciclaje adecuado y desecho de fluidos y componentes 11
Manejo seguro de productos químicos 12
Agregar una protección de la cabina para usos especiales 12
Seguridad—Precauciones de uso 14
Uso adecuado de pasamanos y escalones 14
Arrancar únicamente desde el asiento del operador 14
Prevención de movimientos inesperados de la máquina 14
Prevención de peligros en el sitio de trabajo 14
No llevar pasajeros en el accesorio 15
Prevención del vuelco de la máquina 15
Instalar y manejar accesorios con seguridad 15
Cuidado especial al manejar la máquina 15
Inspección y mantenimiento del protector para trabajos de demolición 16
Seguridad: precauciones de mantenimiento 17
Quitar la pintura antes de soldar o calentar 17
Realización segura de las reparaciones con soldadura 17
Insertar pasadores metálicos con seguridad 17
Prácticas de mantenimiento seguras 17
Uso de un equipo de elevación adecuado 18
Seguridad—Etiquetas y otras instrucciones 20
Etiquetas de seguridad y otras instrucciones 20
Funcionamiento—Componentes de cabeza taladora 24
Componentes de la cabeza taladora 24
Componentes de disco de sierra circular 25
Funcionamiento—Funcionamiento de la cabeza taladora 26
Funcionamiento básico 26
Principio de funcionamiento 26
Velocidad de la alimentación de la hoja 26
Rotación de la cabeza taladora 26
Método de funcionamiento general 26
Parada de la sierra de disco 27
Corte de varios árboles 28
Manejo y control del árbol 31
Mantenimiento—Mantenimiento periódico 32
Preparación de la cabeza taladora para mantenimiento 32
Almacenamiento del tornillo de bloqueo 32
Programa de mantenimiento 32
Mantenimiento—Cada 8 horas 34
Revisión de juego axial del eje de transmisión 34
Revisión del par de apriete de los tornillos del diente de la sierra 34
Revisión de condiciones de dientes de sierra 35
Revisión de condiciones de disco de sierra 37
Revisión de restricción de carcasa de sierra 38
Engrase de brazos cosechadores, brazos acumuladores y extremos de cilindros y pasadores de conexión inferiores 41
Engrase de los extremos de los cilindros de la articulación y los pasadores de conexión 41
Engrase de rodamientos de eje de transmisión 42
Engrase del rodamiento de rotación 43
Mantenimiento—Cada 100 horas 44
Limpieza de la zona del motor de la sierra 44
Limpieza del orificio de ventilación de engrase 44
Revisión de todas las mangueras y racores hidráulicos 45
Lubricación de acoplamiento de motor de eje de transmisión 45
Revisión del par de apriete de los tornillos de la placa de brida inferior 45
Varios—Máquina 47
Sustitución de dientes de sierra 47
Inspección del bastidor de la cabeza taladora y la placa de cierre 48
Calibrador de la hoja de la sierra de disco 48
Soldadura en la máquina 50
Especificaciones de par de apriete de la tornillería 51
Pares de apriete unificados en pulgadas para pernos y tornillos 51
Valores métricos de par de apriete de pernos y tornillos 52
Varios—Prueba de funcionamiento 54
Prueba de funcionamiento 54
Revisiones de apagado del portaaccesorios 54
Comprobaciones de encendido del portaaccesorios CONECTADO y motor CONECTADO 59
Varios: localización de averías 62
Uso de la tabla de localización de averías 62
Procedimiento de localización de averías 62
Varios—Almacenamiento 65
Preparación del accesorio para el almacenamiento 65
Extracción del accesorio del almacenamiento 65
Varios—Número(s) del accesorio 66
Registro del número de identificación del producto (PIN) 66
Registro del número de identificación del producto (PIN) de la hoja de la sierra 66
Registro del número de serie de motor hidráulico 66
Varios—Especificaciones 68
Especificaciones de la cabeza taladora 68
Datos de la hoja de la sierra de disco y los dientes 71
Página Número 5
Sección 1-1 7
Sección 1-2 8
Sección 1-3 14
Sección 1-4 17
Sección 1-5 20
Sección 2-1 24
Sección 2-2 26
Sección 3-1 32
Sección 3-2 34
Sección 3-3 44
Sección 4-1 47
Sección 4-2 54
Sección 4-3 62
Sección 4-4 65
Sección 4-5 66
Sección 4-6 68

S.V 04/24
