John Deere Minicargadoras 316GR y 318G MANUAL DEL OPERADOR PDF

Description

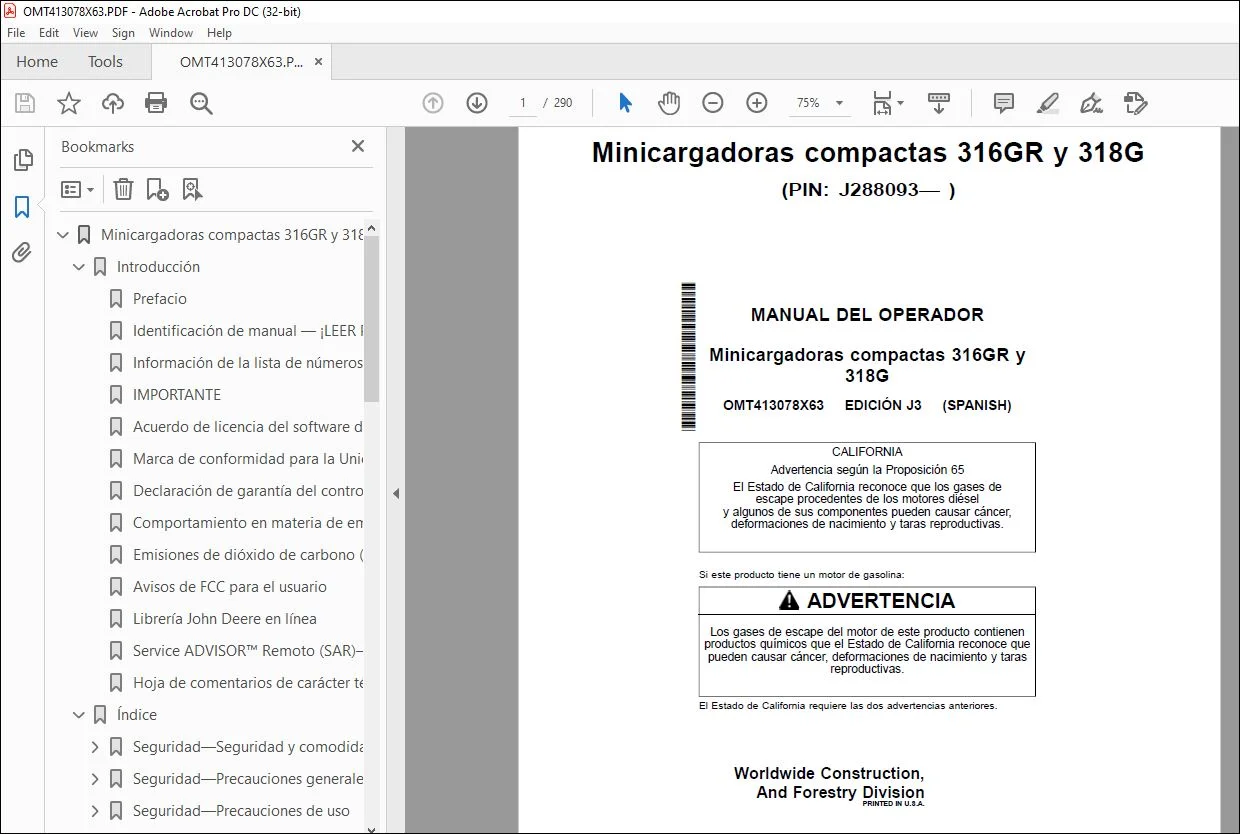

John Deere Minicargadoras compactas 316GR y 318G MANUAL DEL OPERADOR OMT413078X63 – PDF DOWNLOAD

• P/N: OMT413078X63_04
• Language: Spanish
• Division: Construction
• Product Lines: Skid Steers
• Publication Type: Operator’s Manuals
• Associated Models: 316GR, 318G
• Serial: 1T0316G_ _ _J288093—
• Serial: 1T0318G_ _ _J288093—

TABLE OF CONTENTS:

John Deere Minicargadoras compactas 316GR y 318G MANUAL DEL OPERADOR OMT413078X63 – PDF DOWNLOAD

Minicargadoras compactas 316GR y 318G 1
Introducción 2
Prefacio 2
Identificación de manual — ¡LEER PRIMERO! 2
Información de la lista de números de serie 4
IMPORTANTE 4
Acuerdo de licencia del software de John Deere 5
Marca de conformidad para la Unión Europea (UE) y la Unión Económica Euroasiática (UEEA) 8
Declaración de garantía del control de emisiones 9
Comportamiento en materia de emisiones y alteración no autorizada del sistema de control de emisiones 11
Emisiones de dióxido de carbono (CO₂) 12
Avisos de FCC para el usuario 13
Librería John Deere en línea 13
Service ADVISOR™ Remoto (SAR)—TÉRMINOS Y CONDICIONES DEL SOFTWARE 14
Hoja de comentarios de carácter técnico 18
Índice 19
Seguridad—Seguridad y comodidad del operador 23
Características de seguridad y comodidad del operador 23
Seguridad—Precauciones generales 24
Información acerca de la conformidad con las directivas de la Unión Europea y los reglamentos técnicos de la Unión Económica Euroasiática 24
Identificación de la información de seguridad 25
Seguimiento de las instrucciones de seguridad 26
Operar sólo si se está cualificado 26
Uso de equipo protector 26
Protección contra el ruido 27
Evitar realizar modificaciones no autorizadas en la máquina 27
Configuración de controles 27
Inspección de la máquina 27
Mantenerse alejado de piezas en movimiento 28
Evitar los fluidos a alta presión 28
Elusión del contacto con aceite a alta presión 28
Trabajar en lugares ventilados 29
Evitar el riesgo de electricidad estática al repostar combustible 29
Aplicaciones de alto nivel de residuos 29
Prevención de incendios, limpiar los desechos de la máquina 30
En caso de incendio en la máquina 30
Prevención de explosiones de la batería 31
Manejo seguro de productos químicos 31
Manejo seguro del éter 31
Puesta fuera de servicio — Reciclaje adecuado y desecho de fluidos y componentes 32
Manipulación y desecho de ceniza del filtro de escape 32
Estar preparado en caso de emergencia 33
Limpieza de la mugre de la máquina 33
Adición de protecciones de la cabina para usos especiales 33
Seguridad—Precauciones de uso 34
Uso correcto de escalones y asideros 34
Arranque del motor solo desde el asiento del conductor 34
Uso y mantenimiento del cinturón de seguridad 34
Prevención de movimientos inesperados de la máquina 35
Prevención de peligros en el sitio de trabajo 36
No admitir acompañantes en la máquina 37
Prevención de accidentes por máquina en retroceso 37
Evitar el vuelco de la máquina y daños 38
Cuidado con los cables eléctricos 38
Conducción en pendientes 39
Funcionamiento o desplazamiento en vías públicas 39
Inspección y mantenimiento de ROPS 39
Traslado de forma segura 40
Manejo seguro de baterías 40
Adición y uso de accesorios de forma segura 41
Seguridad—Precauciones de mantenimiento 42
Estacionamiento y preparación para el mantenimiento de forma segura 42
Mantenimiento seguro de las máquinas 42
Mantenimiento seguro del sistema de refrigeración 43
Quitar la pintura antes de soldar o calentar 43
Realización segura de las reparaciones con soldadura 43
Manejo de los pasadores metálicos con seguridad 44
Mantenimiento seguro de los neumáticos 44
Uso de un equipo de elevación apropiado 44
Manejo seguro de la puerta de la cabina (si existe) 45
Limpieza segura del filtro de escape 46
Seguridad—Etiquetas de seguridad y otras instrucciones 47
Etiquetas de seguridad y otras instrucciones 47
Funcionamiento—Plataforma de conducción 59
Control de máquina 59
Tablero de control—Arranque con llave 61
Tablero de control—Arranque sin llave 63
Módulo de teclado (SSM) 64
Medidores e indicadores 67
Barra de interbloqueo de asiento 68
Puerta de cabina—Si existe 68
Ventanillas (si existen) 73
Ventana superior 77
Ventana trasera (salida alternativa) 78
Salida alternativa secundaria 78
Ubicación del extintor de incendios 81
Toma eléctrica de 12 V 81
Lavaparabrisas y limpiaparabrisas 82
Controles de calefacción/desempañado (si existen) 82
Controles del aire acondicionado (si existe) 83
Asiento del operador 83
Luz interior de cabina 85
Radio—Si existe 86
Bocina 90
Cámara trasera (si existe) 91
Funcionamiento—Funcionamiento de la máquina 92
Antes de empezar a trabajar 92
Inspección diaria de la máquina antes del arranque 92
Ingreso y salida de la minicargadora compacta 93
Período de rodaje del motor 94
Calefactor del bloque de motor (si existe) 94
Arranque del motor 94
Arranque en tiempo frío 97
Calentamiento en clima frío 98
Habilidad del operador 98
Conducción de la máquina 98
Advertencia de parada requerida de la máquina 99
Control de régimen del motor 101
Parada del motor 102
Filtro de escape 103
Proceso de entrega de software con Service ADVISOR™ Remote (SAR) 105
Bloqueo del brazo 106
Desbloqueo de la pluma 108
Dirección—Controles manuales 109
Funcionamiento de la pluma—Controles manuales 110
Funcionamiento de la cuchara—Controles manuales 112
Dirección—Controles EH 113
Funcionamiento de la pluma—Controles electrohidráulicos 114
Funcionamiento de la cuchara—Controles electrohidráulicos 116
Conjunto de rendimiento de palanca de mando (si existe) 119
Índice de respuesta de transmisión (propulsión y dirección)—Si existe 120
Controles seleccionables (si existen) 120
Índice de respuesta de sistema hidráulico (pluma y cuchara) (si existe) 121
Modo de avance lento (si existe) 122
Sistema de montaje de accesorios—Quik-Tatch™ 123
Ralentí automático 127
Conexión y desconexión del sistema hidráulico auxiliar 128
Funcionamiento del sistema hidráulico auxiliar 130
Liberación de presión del sistema hidráulico—Controles manuales 132
Liberación de presión del sistema hidráulico—Controles EH 133
Sistema hidráulico de nivelación automática (si existe) 134
Control de suspensión (si existe) 135
Operación de dos velocidades (si existe) 136
Estacionamiento de la máquina 137
Carga de la máquina para el transporte 137
Funcionamiento—Funcionamiento del monitor 140
Unidad de engrane y monitor (EMU) 140
Menú principal (EMU) 141
Anulación del sistema hidráulico auxiliar (si existe) 141
Filtro de escape (EMU) 142
Limpieza automática del filtro de escape (EMU) 142
Limpieza del filtro de escape en estacionamiento (EMU) 143
Luces de cortesía (EMU) 143
Códigos (EMU) 144
Monitor (EMU) 144
Temporizador de trabajo (EMU) 144
Ralentí automático (EMU) 144
Antirrobo (si existe) (EMU) 145
Controles del propietario 147
Alineación manual (si existe) (solo EH) (EMU) 148
Entrega de software (EMU) 148
Apagado automático 149
Mantenimiento—Máquina 150
Información requerida sobre emisiones 150
Combustible diésel 150
Especificaciones del combustible diésel 150
Capacidad lubricante del combustible diésel 151
Manipulación y almacenamiento de combustible diésel 151
Combustible biodiésel 152
Análisis del combustible diésel 153
Filtros de combustible 153
Reducción de los efectos de las bajas temperaturas en motores diésel 154
Funcionamiento en clima frío 155
Aceite de motor diésel — Tier 4 Interim, Tier 4 Final, Fase IIIB, Fase IV y Fase V 155
Intervalos de cambio del filtro y del aceite de motor — Motores Interim Tier 4, Final Tier 4, Fase IIIB, Fase IV, y Fase V 156
Intervalo de mantenimiento de aceite de motor diésel para funcionamiento a gran altura 156
Filtros de aceite 157
Refrigerante de motores diesel (motores sin camisas de cilindro húmedas) 158
Calidad del agua para la mezcla con concentrado de refrigerante 159
Funcionamiento de la máquina en climas cálidos 159
Comprobación del punto de congelación del refrigerante 160
Desecho del refrigerante 160
Lubricantes alternativos y sintéticos 161
Aceites hidráulico e hidrostático 161
Aceite de caja de cadena 162
Grasa de presión extrema o universal 162
Almacenamiento de lubricante 163
Mezclado de lubricantes 163
Mantenimiento—Mantenimiento periódico 164
Identificación del motor 164
Mantenimiento de la máquina en intervalos especificados 165
Comprobación periódica del cuentahoras de funcionamiento del tractor 165
Depósito de combustible 166
Elevación de la máquina y colocación sobre bloques 167
Elevación del puesto del operador 168
Apertura y cierre de cubierta de motor 169
Extracción del protector de punta de pie 169
Extracción de compartimento para pies 170
Limpieza del compartimento para pies 173
Kits de pruebas del programa de análisis de fluidos y de refrigerante de 3 vías 173
Intervalos de mantenimiento 174
Piezas requeridas 175
Mantenimiento—Según sea necesario 176
Revisión y limpieza de conjunto de enfriamiento 176
Revisión de la presión de los neumáticos 177
Revisión del apriete de las tuercas de las ruedas 178
Sustitución de los cartuchos filtrantes de aire fresco y de recirculación de la cabina (si existen) 179
Revisión del respiradero del depósito de combustible 180
Sustitución de los cartuchos filtrantes de aire primario y secundario del motor 181
Revisión y vaciado del filtro de combustible primario y el separador de agua 182
Revisión de correa de transmisión auxiliar 182
Mantenimiento del filtro de escape 183
Engrase de mecanismo centrador de dirección (si existe) 183
Limpieza y apriete de los bornes de batería 184
Mantenimiento—Cada 10 horas o diariamente 185
Revisión del nivel de aceite del motor 185
Revisión del nivel de aceite hidráulico 186
Revisión del nivel de refrigerante 186
Engrase de varillaje de pluma, cilindro y puntos de pivote Quik-Tatch™ 188
Mantenimiento—Cada 50 horas 190
Revisión y limpieza de válvula de descarga de polvo 190
Engrase de pasadores de engrane Quik-Tatch™ 190
Mantenimiento—Cada 100 horas 191
Revisión y ajuste de tensión de correa de transmisión de accesorios 191
Mantenimiento—Cada 250 horas 192
Muestreo de aceite de motor 192
Mantenimiento—Cada 500 horas 193
Vaciado y llenado de aceite motor y sustitución del filtro 193
Sustitución del filtro de combustible primario y el separador de agua 194
Sustitución del filtro de combustible final 195
Vaciado de agua y sedimentos del depósito de combustible 195
Revisión de nivel de aceite de caja de cadenas 196
Muestreos del fluido 196
Engrase de pedales (si existen) 196
Engrase del varillaje de dirección (si existe) 197
Mantenimiento—Cada 1000 horas 198
Revisión del estado del refrigerante 198
Sustitución de respiradero del depósito de combustible 199
Sustitución de respiradero de depósito de aceite hidráulico 200
Vaciado y llenado de aceite hidráulico y sustitución del filtro 201
Vaciado y llenado de aceite de caja de cadenas 202
Mantenimiento—Cada 1500 horas 203
Revisión y ajuste de juego de válvulas de motor 203
Mantenimiento—Cada 6000 horas 204
Vaciado, enjuague y recarga del sistema de refrigeración 204
Varios—Máquina 210
Limpieza periódica de la máquina 210
Inspección y limpieza de las ventanas de policarbonato 211
Purga del sistema de alimentación 212
No efectuar el servicio ni ajustar las boquillas de inyección ni la bomba de combustible de alta presión 212
No efectuar el mantenimiento en válvulas de control, cilindros, bombas o motores 212
Precauciones que se deben tomar con el alternador y regulador 213
Manipulación, comprobación y mantenimiento seguros de las baterías 213
Uso del cargador de baterías 215
Uso de baterías de refuerzo—Sistema de 12 V 217
Extracción de la batería 218
Sustitución de batería 219
Soldadura en la máquina 220
Mantener limpios los conectores de las unidades de control electrónico 220
Sistema de monitorización de máquina (MMS) JDLink™—Si existe 220
Instalación adecuada de la estructura protectora contra vuelcos 221
Separación e instalación de las bombillas halógenas 222
Separación e instalación de luces de diodo electroluminoso (LED) 222
Adición de contrapesos traseros 224
Sustitución de correa de transmisión del accesorio 227
Ajuste de varillaje de pluma y cuchara: controles por palancas solamente 228
Ajuste del pedal auxiliar 228
Ajuste de ángulo de asa y pedal — Máquina de control con palancas y pedales 229
Sustitución del cinturón de seguridad 230
Sustitución de fusibles 233
Sustitución de fusible de bujías de precalentamiento 236
Especificaciones de par de apriete de la tornillería 236
Valores de par de apriete unificados en pulgadas para pernos y tornillos 237
Valores métricos de par de apriete de pernos y tornillos 238
Varios—Prueba de funcionamiento 239
Prueba de funcionamiento 239
Varios: localización de averías 261
Procedimiento de localización de averías 261
Motor 262
Sistema eléctrico 264
Sistema hidráulico 266
Varios—Almacenamiento de la máquina 268
Preparación de la máquina para el almacenamiento 268
Procedimiento mensual de almacenamiento 269
Varios—Números de la máquina 270
Registro del número de identificación del producto (PIN) 270
Registro del número de serie del motor 270
Documentos comprobantes de propiedad – Conservar 270
Mantener las máquinas seguras 271
Varios—Especificaciones 272
Dimensiones de la máquina 316GR 272
Especificaciones de la máquina 316GR 274
Capacidades de vaciado y llenado 316GR 275
Dimensiones de la máquina 318G 276
Especificaciones de la máquina 318G 278
Capacidades de vaciado y llenado del 318G 279
Capacidad de operación nominal 279
Tabla de capacidad de elevación de horquilla para palés 279
Unión Económica Euroasiática 279
Vida útil prevista de la máquina 280
Página Número 23
Sección 1-1 23
Sección 1-2 24
Sección 1-3 34
Sección 1-4 42
Sección 1-5 47
Sección 2-1 59
Sección 2-2 92
Sección 2-3 140
Sección 3-1 150
Sección 3-2 164
Sección 3-3 176
Sección 3-4 185
Sección 3-5 190
Sección 3-6 191
Sección 3-7 192
Sección 3-8 193
Sección 3-9 198
Sección 3-10 203
Sección 3-11 204
Sección 4-1 210
Sección 4-2 239
Sección 4-3 261
Sección 4-4 268
Sección 4-5 270
Sección 4-6 272

S.V 05/24
