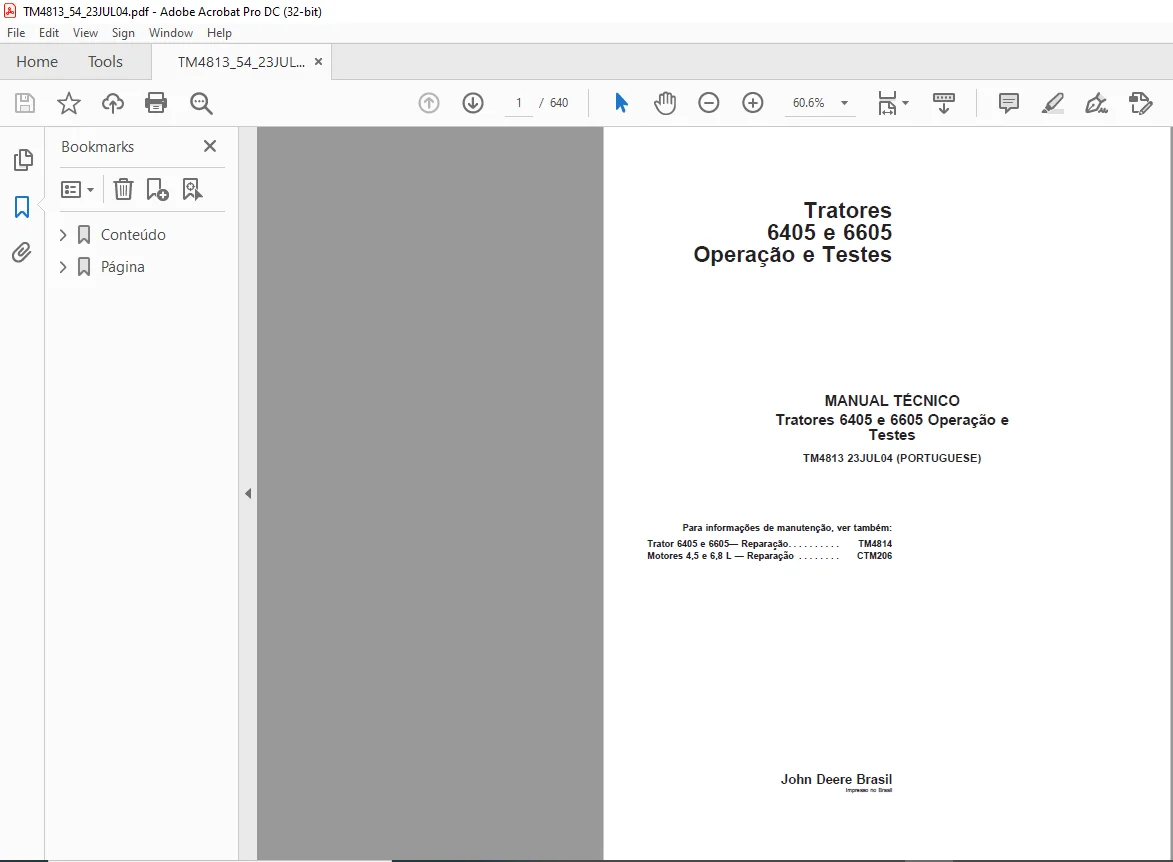

John Deere Tratores 6405 e 6605 Operacao e Testes MANUAL TECNICO – PDF DOWNLOAD (Portuguese)

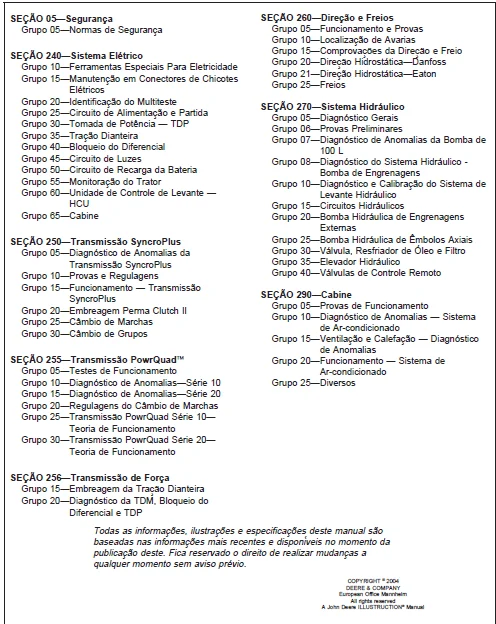

Conteúdo
Segurança
Normas de Segurança
Reconhecer as Informações sobre Segurança
Observar as Mensagens de Segurança
Substituir os Adesivos de Segurança
Manuseio Seguro de Líquidos e Combustíveis
Impedir a Explosão de Gases na Bateria
Estar Preparado em Caso de Emergência
Remover a Pintura Antes de Soldar ou Aplicar Calor
Cuidado Com as Fugas de Alta Pressão
Manutenção Segura do radiador
Evite Ligar Involuntariamente a Máquina
Evitar Aplicar Calor Próximo a Linhas de Fluido Pressurizadadas
Trabalhe em Local Ventilado
Usar Roupa Adequada
Manutenção Segura
Estacionamento do Trator
Utilizar Dispositivos Elevadores Adequados
Apoio Seguro da Máquina
Trabalhar com Limpeza
Iluminação Adequada da Área de Trabalho
Evitar Acidentes
Utilizar as Ferramentas Corretamente
Montagem de Pneus
Manutenção Segura da Tração Dianteira
Estrutura de Proteção Contra Capotamento
Despejo Correto de Dejetos
Segurança Viva com Ela
Sistema Elétrico
Ferramentas Especiais Para Eletricidade
Ferramentas Especiais
Informações Gerais
Manutenção em Conectores de Chicotes Elétricos
Desconexão do Circuito Elétrico
Conector Metri Pack
Conector Weather Pack
Extração de Terminais
Instalação de Terminais
Substituição de Terminais
Descascador de Fios
Instalação de Um Terminal
Identificação do Multiteste
Medições de Voltagem
Medidas de Corrente Elétrica de Pequena Intensidade
Medida de Corrente Elétrica — Até Ampéres
Medidas de Resistência
Medidas de Continuidade
Medições de Temperatura
Circuito de Alimentação e Partida
Circuito de Alimentação e Partida
Localização dos Fusíveis e Relés — Sem Cabine Linha
Caixa de Fúsiveis (Tratores sem Cabine) Linha
Caixa de Fusíveis (Tratores com Cabine) – Linha
Caixa de Fusíveis (Tratores com Cabine) – Linha
Bateria
Fusível Geral
Chave Geral
Interruptor de Ponto Morto
Relé K
Solenóide da Bomba Injetora
Relé de Partida
Motor de Partida
Relé K
Conectores do Circuito de Partida
Circuito de Alimentação e Partida – Linha
Circuito de Alimentação e Partida – Linha
Tomada de Potência — TDP
Tomada de Potência — TDP
Interruptor da Tomada de Potência
Relé K
Conectores da TDP
Circuito da TDP – Linha
Circuito da TDP – Linha
Tração Dianteira
Funcionamento da Tração Dianteira
Interruptor da Tração Dianteira
Solenóide da Tração Dianteira
Conectores da Tração Dianteira
Circuito da Tração Dianteira – Linha
Circuito da Tração Dianteira – Linha
Bloqueio do Diferencial
Funcionamento do Bloqueio do Diferencial
Interruptor do Freio
Relé K
Relé K
Solenóide do Bloqueio do Diferencial
Conectores do Bloqueio do Diferencial
Circuito de Bloqueio do Diferencial
Circuito de Luzes
Circuito de Luzes
Chave de Luzes
Relé K
Chave de Comutação Alta e Baixa
Faróis de Estrada
Relé K – Linha
Sinaleiras Traseira
Faroletes Dianteiros e Traseiros
Relé do Pisca Alerta e Direcional — K
Relé K
Relé K
Relé K
Chave Direcional do Pisca
Bloco de Diodos
Conectores do Circuito de Iluminação
Circuito Elétrico de Iluminação – Linha
Circuito Elétrico de Iluminação – Linha
Circuito de Recarga da Bateria
Circuito de Recarga da Bateria
Alternador
Teste do Alternador
Horímetro
Gases Explosivos
Regras Importantes Sobre Baterias
Bateria
Recarga da Bateria
Recomendações Importantes Sobre Baterias
Conectores do Circuito de Carga da Bateria
Circuito Elétrico de Carga da Bateria
Verificação de Uma Bateria — Fluxograma
Monitoração do Trator
Instrumentos do Painel
Indicador de Temperatura — Termômetro
Indicador de Nível de Combustível
Tacômetro do Motor
Luz de Aviso de Pressão do Óleo do Motor
Luz de Aviso de Restrição do Filtro de Ar
Luz de Aviso de Restrição do Filtro de Óleo da Transmissão
Luz de Aviso de Carga da Bateria
Luz de Aviso de Pressão do Óleo da Transmissão
Luz de Aviso da TDP
Luz de Aviso do Bloqueio do Diferencial
Luz de Aviso da Tração Dianteira – TDM
Luz de Aviso das Luzes de Trabalho
Luz de Aviso de Luz Alta
Luz de Aviso da Pressão do Óleo da Transmissão
Sensor de Temperatura
Sensor de Rotação
Sensor de Restrição do Filtro de Ar
Sensor de Pressão do Óleo do Motor
Sensor do Filtro de Óleo da Transmissão
Sensor de Baixa Pressão do Óleo da Transmissão
Sensor de Alta Temperatura de Óleo da Transmissão
Conectores do Circuito Elétrico dos Instrumentos
Circuito Elétrico dos Instrumentos – Linha
Circuito Elétrico dos Instrumentos – Linha
Unidade de Controle de Levante — HCU
Unidade de Controle de Levante — HCU
Unidade de Controle Hidráulico
Interruptor Sobe e Desce
Controle de Levante
Amortecimento do Levante Hidráulico
Controle de Velocidade de Descida
Controle do Limite de Altura
Sensibilidade de Carga
Sensor de Posição
Sensor de Carga
Motor de Passo
Supressor de Transiente
Conectores do HCU
Esquema Elétrico do HCU
Cabine
Comando Elétrico do Ar Condicionado
Esquema Elétrico da Cabine
Conectores Diversos
Conectores da Caixa de Fusíveis
Identificação dos Fios dos Circuitos Elétricos
Transmissão SyncroPlus
Diagnóstico de Anomalias da Transmissão SyncroPlus
Explicação do Diagnóstico de Anomalias
Normas de Segurança
Ferramentas Especiais
Aquecimento do Óleo Hidráulico
Conexões de Provas no Circuito da Transmissão
Especificações — Circuito de Óleo da Transmissão
Seqüência de Provas
Diagnóstico de Anomalias no Circuito de Óleo da Transmissão
Diagnóstico de Anomalias no Circuito de Óleo da Transmissão

Verificar a pressão de lubrificação

Comprovação da válvula de derivação do filtro

Verificação da pressão da embreagem

Comprovação da refrigeração da embreagem

Verificar o sistema de refrigeração do óleo

Se não foi localizada nenhuma anomalia, verificar os seguintes pontos:

Folha Para Anotações de Provas Hidráulicas
Embreagem do Motor
Transmissão
Provas e Regulagens
Normas de Segurança
Ferramentas Especiais
Especificações
Regulagem do Pedal da Embreagem
Verificação da Válvula de Controle da Embreagem
Verificação da Válvula de Segurança da Embreagem
Verificação da Pressão de Óleo Refrigerante
Verificação da Pressão de Óleo de Lubrificação
Verificação do Sistema de Refrigeração da Embreagem
Medição de Vazão no Resfriador de Óleo
Verificação do Câmbio de Grupos
Regulagem do Câmbio de Grupos
Verificação do Acionamento do Câmbio de Marchas
Regulagem de Acionamento do Câmbio de Marchas
Regulagem do Interruptor de Segurança de Partida
Verificação do Interruptor de Segurança de Partida
Comprovação do Acionamento do Câmbio
Regulagem das Alavancas do Câmbio
Regulagem do Bloqueio de Estacionamento
Funcionamento — Transmissão SyncroPlus
Descrição da Transmissão de Marchas
Sistema de Lubrificação
Acionamento do Câmbio
Sincronização do Câmbio
Transmissão SyncroPlus (Com Embreagem em Neutro)
Funcionamento do Circuito Hidráulico da Transmissão
Componentes da Embreagem PermaClutch
Circuito Hidráulico da Transmissão
Circuito de Óleo da Transmissão
Embreagem Perma Clutch II
Componentes da Embreagem
Componentes da Embreagem (continuação)
Descrição da Embreagem Motriz
Atuação da Embreagem
Transmissão de Força com a Embreagem Desconectada
Transmissão de Força com a Embreagem Desconectada
Transmissão de Força com a Embreagem Acoplada
Bomba de Engrenagem da Transmissão
Esquema Hidráulico
Descrição das Válvulas
Outros Componentes do Circuito de Óleo da Transmissão
Funcionamento da Válvula Centrífuga e da Válvula de Sucção

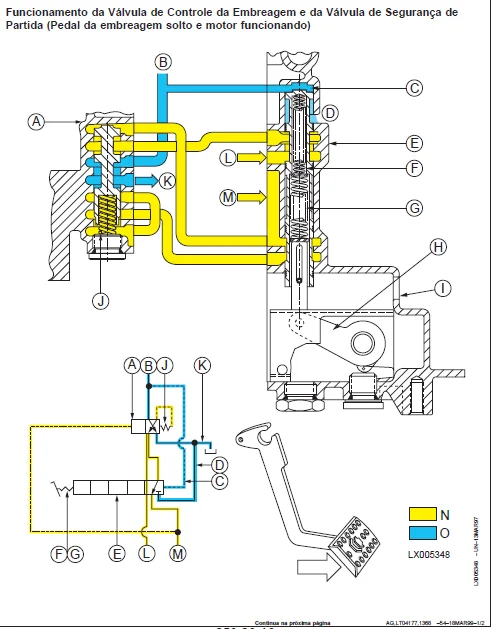

Funcionamento da Válvula de Controle da Embreagem e da Válvula de Segurança de Partida (Pedal da embreagem solto e motor funcionando)
Funcionamento da Válvula de Controle da Embreagem e da Válvula de Segurança de Partida (Pedal da embreagem pisado)
Funcionamento da Válvula de Controle da Embreagem e da Válvula de Segurança de Partida (Pedal da embreagem retornando lentamente)
Funcionamento da Refrigeração da Embreagem (Embrear lentamente)
Funcionamento da Refrigeração da Embreagem (Embreagem acionada quase por completo)
Funcionamento da Refrigeração da Embreagem (Embreagem acionada)
Funcionamento da Refrigeração da Embreagem (Desembreando lentamente)
Funcionamento da Refrigeração da Embreagem (Embreagem desembreada)
Funcionamento da Refrigeração da Embreagem (Desembrear brevemente)
Funcionamento da Válvula Reguladora de Pressão e Válvula de Derivação do Filtro – Condições Normais (Filtro de óleo limpo)
Funcionamento da Válvula Reguladora de Pressão e Válvula de Derivação do Filtro – Filtro de óleo contaminado
Funcionamento da Válvula Reguladora de Pressão e da Válvula de Derivação do Filtro – Filtro totalmente obstruído
Válvula de Proteção do Resfriador de Óleo
Funcionamento da Válvula de Descarga de Lubrificação
Câmbio de Marchas
Descrição do Câmbio
Transmissão SyncroPlus Vista em Corte
Transmissão de Força da ä Marcha
Transmissão de Força da ä Marcha
Transmissão de Força da ä Marcha
Transmissão de Força — Marcha a ré
Interruptor de Segurança de Partida
Câmbio de Grupos
Caixa de Grupos — Vista em Corte
Descrição — Grupo de Marchas
Transmissão de Força, Grupo A
Transmissão de Força, Grupo B
Transmissão de Força, Grupo C
Transmissão de Força, Grupo D
Bloqueio de Estacionamento (Park)
Transmissão PowrQuad™
Testes de Funcionamento
Transmissão PowrQuad—Verificação Operacional
Verificação Operacional

Diagnóstico de Anomalias—Série
Utilização dos Quadros de Diagnóstico Hidráulico
Ferramentas Especiais
Outros Materiais
Reconhecer os Avisos de Segurança
Cuidado Com as Fugas de Alta Pressão
Ajuste dos Valores de Referência de Pressão e Temperatura
Procedimento Abreviado de Diagnóstico
Principais Provas do Sistema
Folha de Registro dos Testes da Transmissão PowrQuad Série
Prova da Pressão Estática do Sistema
Diagnóstico de anomalias

Teste do filtro de óleo da transmissão

Instalação do equipamento de teste

Teste do manejo e pressão

Falta de pressão

Pressão ok

O Trator para

Falta de marchas

Aquecimento do óleo hidráulico e da transmissão

Teste de fugas

Teste de pressão do circuito do câmbio

Possibilidades de fugas

Teste de fugas do circuito da embreagem de avanço

Teste de pressão, circuito de embreagem de avanço

Pontos de fugas

Fugas no circuito de retrocesso

Teste de pressão, circuito do freio de retrocesso

Fugas do freio de retrocesso

Teste de fugas do bloqueio do diferencial

Possíveis causas de fugas

Teste de fugas do circuito da TDP

Procedimento de leitura de pressão da TDP

Causas da fuga da TDP

Teste de fugas no circuito da tração dianteira (TDM)

Procedimento de leitura de pressão da TDM

Possíveis causas de fugas da TDM

Teste da pressão de lubrificação da transmissão

Teste de vazão do resfriador de óleo

Teste da válvula de descarga do resfriador de óleo

Valores incorretos de pressão da válvula de descarga

Teste da bomba de lubrificação da transmissão e vazão do resfriador

Considerações sobre a vazão

Causas de uma pressão de lubrificação baixa

Teste de pressão do sistema de transmissão

Teste de pressão do sistema de transmissão

Teste do circuito de refrigeração da embreagem

Causas de uma refrigeração inadequada

Teste de vácuo da bomba de ar

Resumo de testes da transmissão

Válvula de descarga de lubrificação presa aberta

Teste de fugas de ar na bomba de lubrificação da transmissão

Teste de entrada de ar na embreagem e freio usando ar comprimido

Junta da caixa de válvulas de controle da transmissão

Patinagem da transmissão

Arraste da embreagem da TDP

Superaquecimento do óleo hidráulico

Diagnóstico de Anomalias—Série
Utilização dos Quadros de Diagnóstico Hidráulico
Ferramentas Especiais
Outros Materiais
Reconhecer os Avisos de Segurança
Cuidado Com as Fugas de Alta Pressão
Transmissão PowrQuad—Verificação do Sistema
Verificação do sistema

Pórticos de Teste
Verificação da Vazão do Resfriador
Verificação da Pressão do Sistema
Verificação da Pressão do Óleo de Lubrificação
Verificação da Pressão do Óleo de Resfriamento (Embreagem de Avanço)
Verificação da Pressão do Óleo de Resfriamento (Freio de Reversão)
Verificação da Pressão da Embreagem de Avanço
Verificação da Pressão do Freio de Reversão
Verificação da Pressão do Freio B
Verificação da Pressão do Freio B
Verificação da Pressão do Freio B
Verificação da Pressão da Embreagem C
Ajuste da Pressão do Sistema
Folha de Registro dos Testes da Transmissão PowrQuad Série
Ajuste da Articulação do Acionamento de Avanço/Reversão
Ajuste da Articulação do Câmbio e Trava do Freio
Regulagens do Câmbio de Marchas
Regulagem do Câmbio de Marchas
Regulagem do Cabo de Avanço e Retrocesso
Regulagem do Bloqueio de Estacionamento (Park)
Regulagem do Acionamento de Marcha a Ré
Transmissão PowrQuad Série —Teoria de Funcionamento
Componentes da Transmissão PowrQuad (Identificação de Componentes)
Componentes da Transmissão PowrQuad (Esquema hidráulico)
Notas Referente ao Funcionamento da Transmissão PowrQuad
Descrição da Transmissão PowrQuad
Funcionamento do Conjunto de Planetários
Bomba de Ar
Bomba de Lubrificação da Transmissão
Distribuidor de Óleo da Embreagem
Caixa do Freio de Retrocesso
Depósito de óleo
Válvula de Descarga do Filtro
Válvula Reguladora de Pressão
Circuito de Controle de Marchas
Circuito da Válvula de Segurança de Partida (EOV)
Esquema Hidráulico das Válvulas de Modulação do Câmbio
Modulador de Velocidade
Troca de Marchas Usando a Alavanca de Câmbio
Alavanca do Câmbio Movida do Neutro Para a Segunda Marcha ou Ré
Modulação Avanço/retrocesso
Modulação de Avanço/retrocesso
Modulação Avanço/retrocesso
Motor em Marcha e Transmissão em Park
Modulação Avanço/retrocesso
A Alavanca de Câmbio Passa de Ponto Morto a Avanço ou Marcha a Ré
Modulação Avanço/retrocesso
Alavanca de Avanço/retrocesso ou Ponto Morto
Elementos de Refrigeração da Embreagem de Tração
Resfriador de Óleo
Válvula de Refrigeração da Embreagem de Baixa Pressão
Válvula de Controle de Refrigeração de Avanço/Retrocesso
Válvula de Refrigeração da Embreagem de Alta Pressão
Controle da Vazão de Refrigeração Através do Pedal da Embreagem
Resfriador de Óleo e Circuito de Lubrificação
Lubrificação dos Módulos
Circuito de Lubrificação dos Módulos
Funcionamento do Circuito de Refrigeração da Embreagem
Resfriador de Óleo
Caixa de Grupos
Componentes da Transmissão PowrQuad (Símbolos)
Transmissão PowrQuad Série —Teoria de Funcionamento
Descrição da Transmissão PowrQuad
Módulo PowrQuad
Tabela de Acionamento
Bomba Pneumática
Bomba de Lubrificação da Transmissão
Válvula Reguladora de Pressão e Válvula de Derivação do Filtro
Válvula de Alívio de Sobrevelocidade e Válvula de Retenção Anticavitação
Componentes de Resfriamento da Embreagem
Válvula de Resfriamento da Embreagem (Avanço/Reversão)
Óleo do sistema e Óleo do sistema
Diagrama Hidráulico, Módulo PowrQuad com Acionamento Mecânico
Operação da Modulação de Avanço/Reversão, Módulo PowrQuad com Acionamento Mecânico
Circuito de Partida Neutro, Módulo PowrQuad com Acionamento Mecânico
Operação da Modulação de Marcha a Marcha, Módulo PowrQuad com Acionamento Mecânico
Alavanca de Acionamento da Reversão e Alavanca de Câmbio, Módulo PowrQuad com Acionamento Mecânico
Transmissão de Gamas, Trava de Estacionamento
Transmissão do Redutor—Operação
Transmissão do Redutor—Vazão de Potência
Transmissão de Força
Embreagem da Tração Dianteira
Vista Em Corte da Embreagem da Tração Dianteira Até a Série
Circulação de Óleo e Transmissão de Força Com a TDM Ligada
Circulação de Óleo e Transmissão de Força Com a TDM Desligada
Vista Em Corte da Embreagem da Tração Dianteira Desde a Série Até a Série
Circulação de Óleo e Transmissão de Força Com a TDM Conectada
Circulação de Óleo e Transmissão de Força Com a TDM Desconectada
Diagnóstico da TDM, Bloqueio do Diferencial e TDP
Antes de Começar
Diagnóstico da Tração Dianteira (TDM)
Verificação operacional da TDM

Diagnóstico do Bloqueio do Diferencial
Verificação operacional do bloqueio do diferencial

Pressão de bloqueio do diferencial

Diagnóstico do Bloqueio do Diferencial
Diagnóstico da TDP
Verificação operacional da TDP

Pressão do sistema de freio da TDP

Direção e Freios
Funcionamento e Provas
Comprovação da Direção
Comprovação dos Freios
Localização de Avarias
Direção Hidrostática
Comprovações da Direção e Freio
Ferramentas Especiais
Especificações
Verificação das Molas de Lâminas do Conjunto da Válvula de Direção
Prova de Fugas Externas
Prova de Fugas Internas
Teste do Conjunto da Válvula de Direção
Conexões Hidráulicas do Conjunto da Válvula de Direção
Prova e Ajuste da Válvula de Segurança
Comprovação dos Freios
Provas Para Detectar Ar no Sistema de Freio
Provas de Fugas Externas
Prova de Fugas Internas da Bomba de Freio
Regulagem dos Pedais do Freio
Purga dos Freios Traseiros
Comprovação dos Freios
Direção Hidrostática—Danfoss
Descrição do Conjunto da Válvula de Direção
Funcionamento da Unidade Dosadora
Circulação de Óleo da Direção
Circulação de Óleo — Posição Neutra
Circulação de Óleo — Direção de Emergência
Direção Hidrostática—Eaton
Operação do Sistema de Direção
Circuito Hidráulico da Direção
Conjunto da Válvula da Direção
Vista em Corte da Válvula da Direção
Operação do Dosificador
Direção em Neutro
Circuito de Óleo da Direção
Giro à Direita
Circuito de Óleo da Direção
Direção de Emergência ou Direção Manual
Circuito da Direção de Emergência
Operação do Dosificador
Freios
Operação dos Êmbolos do Freio, Placa e Discos
Freio Liberado
Início da Frenagem
Freio Acionado
Sistema Hidráulico
Diagnóstico Gerais
Explicação do Diagnóstico de Anomalias Para Bomba de Engrenagem
Normas de Segurança
Ferramentas Especiais
Conexões
Aquecimento do Óleo Hidráulico
Avaria nas Bombas
Diagnóstico de Falha da Bomba
Diagnóstico da Bomba de Óleo
Provas Preliminares
Explicação das Provas Hidráulicas
Normas de Segurança
Provas Hidráulicas Preliminares
Provas hidráulicas preliminares

Óleo hidráulico

Fugas externas

Aquecimento em excesso

Verificação do circuito de óleo da transmissão

Comprovação do circuito hidráulico

Válvulas de Controle Remoto, Comprovação
Regulagem do Elevador Hidráulico — Provas Preliminares
Diagnóstico de Anomalias da Bomba de L
Explicação do Diagnóstico de Anomalias Para Bomba de Litros
Normas de Segurança
Ferramentas Especiais
Conexões
Aquecimento do Óleo Hidráulico
Conexões e Manômetros
Conexão para comprovação de pressão e cavitação (teste e )
Conexão de teste para pressão do sistema (teste e )
Conexão de Teste Para Pressão Sensora de Carga (load sense) (teste e )
Conexão de Teste Para Pressão da Direção (teste )
Teste de Diferença de Pressão
Conexões para Tomada de Pressões
Especificação de Teste
Sequência de Testes
Diagnóstico de Anomalias no Circuito Hidráulico — litros
Diagnóstico de anomalias no circuito hidráulico — litros

Teste de cavitação

Pressão do sistema

Fugas nos componentes

Pressão da direção

Verificação da pressão piloto

Diferença de pressão na válvula de prioridade

Sem anomalias

Informações Adicionais
Folha de Provas Hidráulicas
Diagnóstico do Sistema Hidráulico – Bomba de Engrenagens
Explicação das Provas Hidráulicas – Bomba de Engrenagens
Normas de Segurança
Ferramentas Especiais
Conexões e Manômetros
Conexões de Teste
Aquecimento do Óleo Hidráulico
Especificações
Sequência de Provas
Diagnóstico do Sistema Hidráulico com Bomba de Engrenagens
Diagnóstico do Sistema Hidráulico com Bomba de Engrenagens

Pressão da Direção

Pressão de controle (load sense)

Pressão de lubrificação da TDP

Sem anomalias

Informação Sobre Diagnóstico do Sistema
Resposta do Sistema Hidráulico Com Bomba de Engrenagem Quando Uma Válvula de Disco Foi Perdida
Medição de Vazão da Bomba Hidráulica
Tabela de Resultado dos Testes
Diagnóstico e Calibração do Sistema de Levante Hidráulico
Explicação do Diagnóstico de Anomalias
Fluidos Sob Pressão
Ferramentas Especiais
Aquecimento do Óleo Hidráulico
Identificação dos Controles do Levante
Dispositivo para Diagnóstico e Calibração
Como Ler o Monitor de Diagnóstico e Calibração
Informações do Hardware e Software
Direções e Informações Mostradas no Monitor
Como Acessar as Direções de Diagnóstico
Selecione as Direções de Diagnóstico da HCU
Acesse as Direções de Diagnóstico
Recomendações Sobre HCU
Relação de Códigos de Falhas do Levante Hidráulico
Direções de Diagnóstico do Levante Hidráulico
Procedimento de Calibração
Preparação do Levante

Requerer Modo de Diagnóstico de Levante

Revisão dos Códigos Gravados

Selecione o Modo de Calibração

Sangria do Ar das Linhas Hidráulicas / Calibração do Comando de Levante

Calibrar o Controle de Limite de Levante

Ajuste do Retorno da Válvula

Ajuste a Pressão da Válvula

Identificação dos Cilindros de Levante

Calibre o Controle de Velocidade de Descida

Calibre o Controle de Sensibilidade de Carga / Profundidade

Calibre os Sensores de Carga dos Braços de Levante

Fim de Calibração

Ativação do Código de Início Rápido e Amortecimento

Comprovação do Motor de Passo e da Válvula do Elevador Hidráulico
Comprovação do Motor de Passo (continuação)
Comprovação da Válvula do Elevador Hidráulico
Comprovação de Profundidade de Instalação Válvula de Elevação/Descida
Regulagem do Sensor de Tração — e
Circuitos Hidráulicos
Símbolos Hidráulicos
Descrição do Sistema Hidráulico
Funcionamento do Circuito Hidráulico
Esquema Hidráulico Geral
Circuito Hidráulico com Bomba de Litros
Circuito Hidráulico no Trator
Descrição do Sistema Hidráulico Com Bomba de Engrenagens
Funcionamento do Circuito Hidráulico Com Bomba de Engrenagens
Circuito Hidráulico com Bomba de Engrenagens
Circuito Hidráulico no Trator com Bomba de Engrenagens
Bomba Hidráulica de Engrenagens Externas
Bomba de Engrenagens Externas
Descrição da Bomba Hidráulica
Falhas em Bomba de Engrenagens — Albarus
Bomba Hidráulica de Êmbolos Axiais
Descrição da Bomba de Êmbolos Axiais
Disposição dos Tubos de Óleo Hidráulico
Funcionamento da Bomba Hidráulica
Bomba Hidráulica
Bomba Hidráulica, Motor Parado
Funcionamento
Bomba de L
Bomba de L
Bomba de L
Válvula, Resfriador de Óleo e Filtro
Válvula de Derivação do Filtro e Filtro de Óleo Hidráulico
Resfriador de Óleo
Filtro de Tela
Funcionamento da Válvula de Prioridade Para Bomba de Pistões — Litros
Direção em Posição Neutra e Válvulas de Controle Remoto Acionadas — Bomba de Litros
Direção e Válvula de Controle Remoto Acionadas — Bomba de Litros
Válvula de Prioridade e Válvulas de Controle Remoto Em Posição Neutra — Para Bomba de Engrenagens
Direção Em Posição Neutra e VCR Acionadas — Para Bomba de Engrenagens
Funcionamento das Válvulas de Disco
Descrição da Válvula de Prioridade
Válvula de Tomada Exterior
Elevador Hidráulico
Descrição do Elevador Hidráulico
Funcionamento do Elevador Hidráulico
Funcionamento da Válvula de Controle do Elevador Hidráulico
Sensor de Posição
Sensor de Controle de Tração
Console de Controle
Unidade de Controle Eletrônico (HCU)
Comando Direto do Elevador Hidráulico
Válvulas de Controle Remoto
Válvulas de Controle Remoto
Válvulas de Controle Remoto Série — Neutro
Válvula de Controle Remoto Série — Extensão
Válvula de Controle Remoto Série — Retração
Válvula de Controle Remoto Série — Flutuação
Válvulas de Controle Remoto Série — Neutro
Válvulas de Controle Remoto Série — Extensão
Válvulas de Controle Remoto Série — Retração
Válvulas de Controle Remoto Série — Posição Flutuante
Engate Rápido
Cabine
Provas de Funcionamento
Sequência de Provas
Provas de funcionamento do Ar-condicionado e calefação

Ventilador

Sistema de Ar-condicionado, Provas

Provas preliminares

Verificação do interruptor da calefação

Diagnóstico de Anomalias — Sistema de Ar-condicionado
Normas de Segurança
Manejo do Refrigerante
Em Caso de Emergência
Equipamento de Segurança
Armazenamento dos Recipientes de Refrigerante
Refrigerante Ra
Importante
Ferramentas Especiais
Especificações
Localização de Avarias
Explicações das Provas
Ar-Condicionado
Teste do Refrigerante

Prova da pressão estática do sistema

Pressão Dinâmica do Sistema

Prova de Fugas

Provas de Componentes

Exclusão de Possibilidades de Anomalias

Volume de gás refrigerante

Irregularidades de Pressão
Ventilação e Calefação — Diagnóstico de Anomalias
Ventilação e Calefação
Funcionamento — Sistema de Ar-condicionado
Funcionamento do Trocador de Calor
Refrigerante Ra
Disposição do Circuito de Refrigeração
Funcionamento do Circuito de Refrigeração
Funcionamento do Circuito de Refrigeração
Compressor
Condensador
Secador
Válvula de Expansão
Interruptor Termostático
Evaporador
Comandos da Calefação e Refrigeração
Calefação e Ventilação
Diversos
Tabela de Conversão
