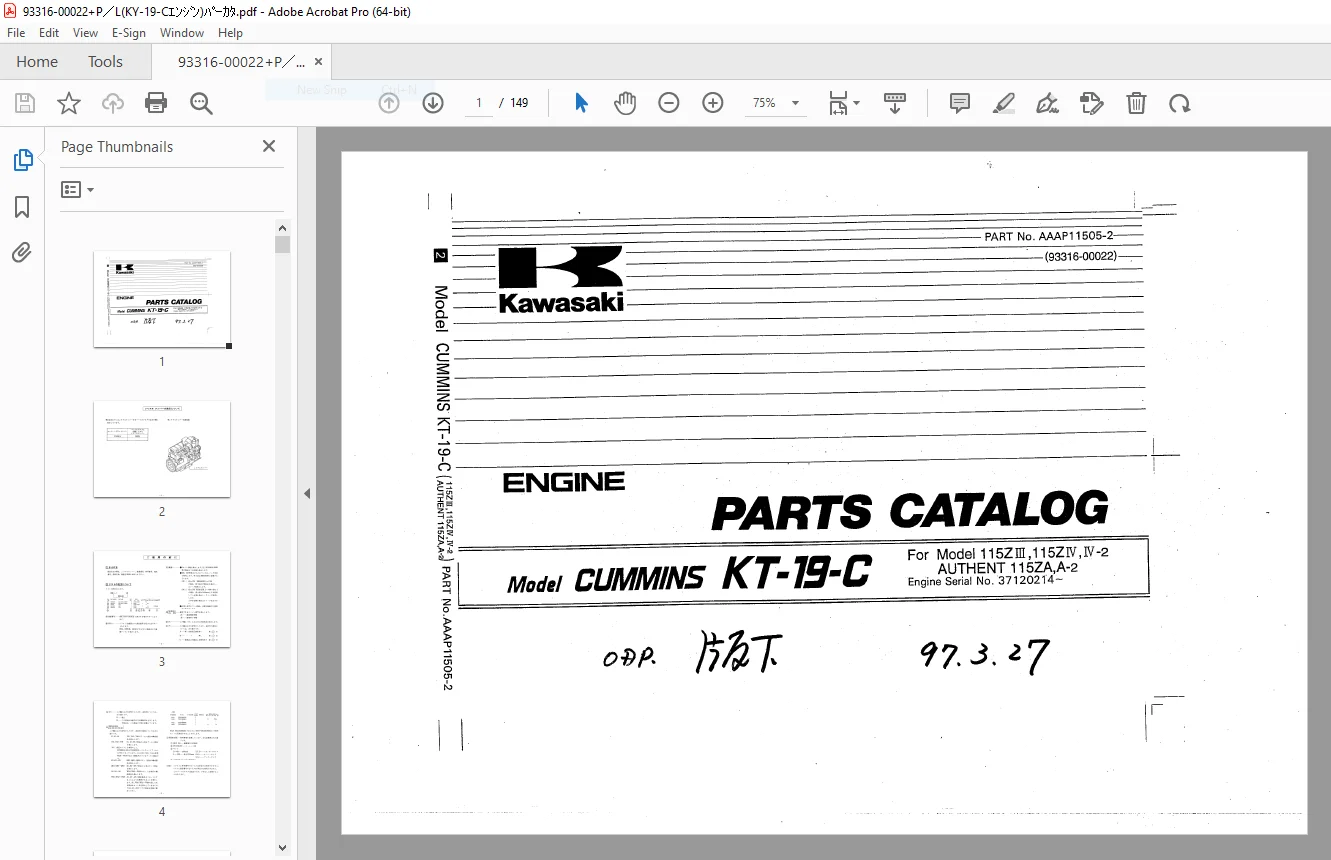

Kawasaki Cummins KT-19-C Engine For 115ZIII 115ZIV 115ZIV-2 Authent 115ZA 115ZA-2 Parts Manual PDF

シリンダヘッド
CONTENTS
目次

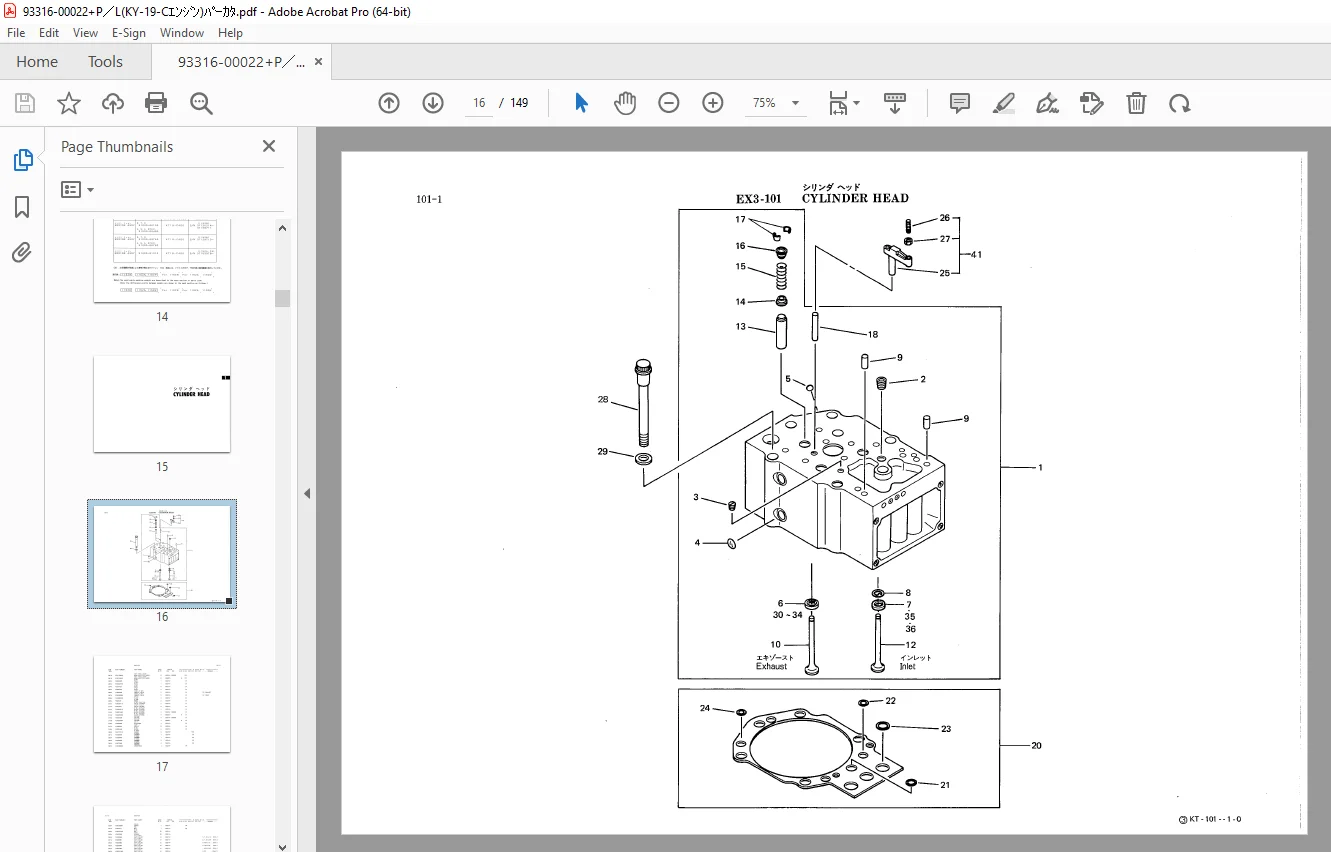

1. CYLINDER HEAD
シリンダヘッド
EX3-101
CYLINDER
HEAD
101-1
ロッカ アーム, ハウジング & ハウジング カバー
EX3-106
ROCKER ARM, HOUSING & COVER
106-1
エアインテークマニホールド グループ
AIR INTAKE MANIFOLD GROUP
エキゾーストマニホード グループ
EXHAUST MANIFOLD GROUP
ウォータ マニホードグループ
WATER MANIFOLD GROUP
ターボチャージャ
TURBO CHARGER
シリンダ ブロック
2. CYLINDER BLOCK
シリンダブロック
CYLINDER BLOCK
EX3-201
201-1
ギアケース カバー グループ
EX3-211
GEAR CASE COVER GROUP
EX3-215K
215K-1
フライホイール& フライホイールハウジング
EX3-221
FLYWHEEL & FLYWHEEL HOUSING 221-1
EX3-231
クランクシャフト & バイブレーション ダンパ CRANKSHAFT
& VIBRATION DAMPER
-231-1
EX3-233
ピストン & コネクティングロッド PISTON & CONNECTING ROD
233-1
カムシャフト
EX3-235
CAM SHAFT
235-1
カムフォロア & ブッシュ
ロッド
EX3-237
CAM FOLLOWER
& PUSH ROD
237-1
ルブリケーティング オイル システム
3. LUBRICATING OIL SYSTEM
オイル ポンプ OIL
EX3-301
PUMP
301-1
EX3-312
オイル フィルタ OIL
FILTER
312-1
EX3-321

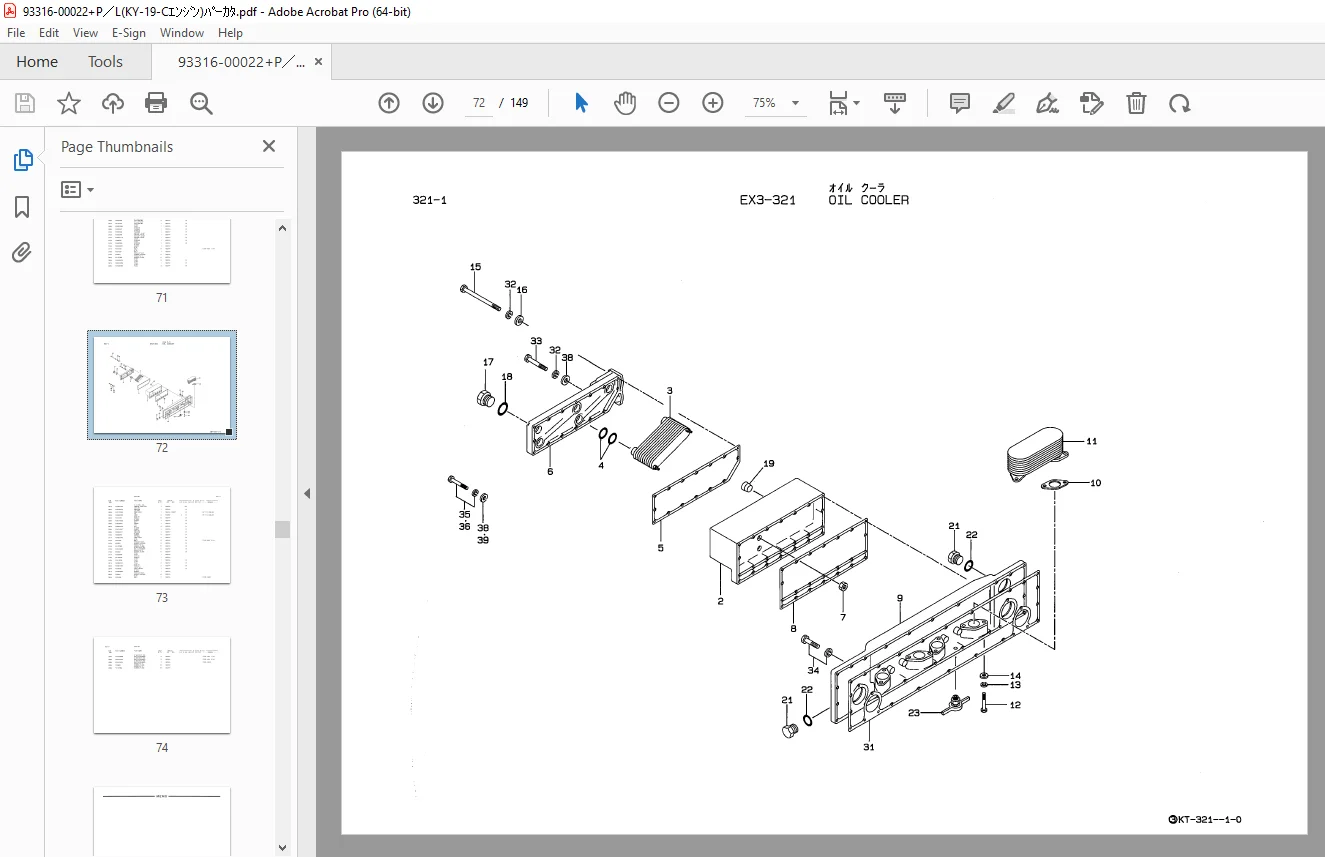

オイル クラ OIL
COOLER
321-1
EX3-325
ターボチャージャ オイル TURBO CHARGER
パイピング
OIL PIPING
325-1
フュエル システム
4. FUEL SYSTEM
EX3-401
フュエル パイピング
FUEL
PIPING
401-1
フュエル
パイピング
EX3-401K
FUEL
フュエル
EX3-422
FUEL
PIPING
インジェクタ
INJECTOR
401K-1
422-1
フュエル
ポンプ
EX3-451
FUEL
PUMP (1/4)
451-1
フュエル
ポンプ
EX3-452
FUEL PUMP (2/4)
452-1
EX3-453
フュエル ポンプ FUEL
PUMP (3/4)
453-1
フュエル ポンプ
EX3-454
FUEL PUMP (4/4)
454-1
クーリング & エレクトリカルシステム
5. COOLING & ELECTRICAL SYSTEM
ウォータ ポンプ マウント
EX3-501
WATER PUMP MOUNT
ファン & ファン ハブ
EX3-503
FAN & FAN HUB (S/N 120214~129711)
EX3-503A
FAN & FAN DRIVE MOUNT (S/N 129712~)…. 503A-1
ジェネレータ マウント
EX3-521
GENERATOR MOUNT
スタータ モータ マウント
EX3-525
STARTER MOTOR MOUNT
ジェネレータ
EX3-541
EX3-545
GENERATOR
スタータモータ
STARTER MOTOR
アクセサリ パーツ
6. ACCESSORY PARTS
アクセサリ ドライブ
ACCESSORY DRIVE
EX3-603
バーリング メカニズム
EX3-606
EX3-608
BARRING MECHANISM
コールド スターティング エイド COLD STARTING AID

1 PREFACE:
In case of spare parts ordering, be sure to state “Serial Number”, “Section Number”, “Symbol Number”, “Part Number”, “Part Name” and “Quantity”.

A (Section No.) It is a title number for each explosion-figure page.
R (Symbol)
It is a key for finding out parts No. from illustration. The symbol to which three zeros are prefixed, e.g., 000A, 000B, etc. tells that the unit is an assembly.
The individual parts not numbered in illustration will not be sold separately.

It indicates number of piece(s) for a set where as in case three zeroes are prefixed it indicates that for one unit.
In case indicated as IM, 2M the part will be as pieces 1 meter, 2 meter…. long where as actual length values are indicated in the REMARK.
(Example 1)
In case of the indication “Q’ty 2M REMARK L=1700” the part will be sold as a piece 2 meter long where as actually a Piece of 1700 mm length is required.
(Example 2)
In case of the indication “Q’ty 2M REMARK L=1400 x Q’ty 2” the part will be sold as a piece 3 meter long where as actual- ly 2 pieces of 1400 mm length are required.
