Kawasaki GPZ 900 R (ZX 900 A) – Werkstatthandbuch in deutscher Sprache

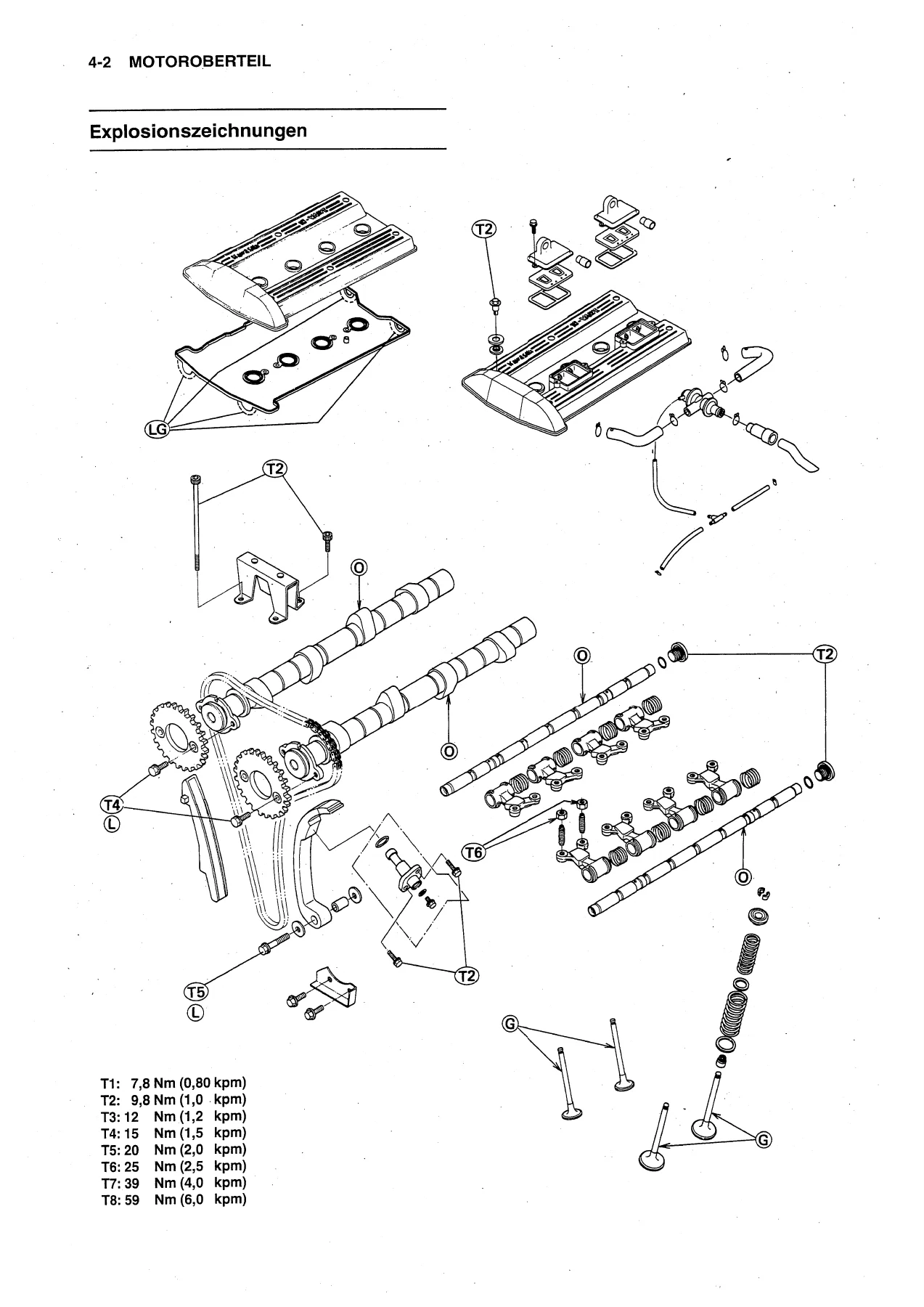

Dieses Kawasaki GPZ 900 R ZX 900 A Werkstatthandbuch ist die deutsche Reparaturanleitung für die wassergekühlte Vierzylinder-Ninja der Baureihe ZX 900-A1. Es begleitet den Motorradmechaniker durch jede Arbeit am Motor, am Fahrgestell und an der Elektrik – von der ersten Sichtkontrolle bis zum vollständigen Auseinanderbau des Kurbelgehäuses. Die Arbeitsabläufe sind systematisch in Einzelschritte zerlegt, mit Explosionszeichnungen, Drehmomentangaben, Verschleißgrenzwerten und Hinweisen zu Spezialwerkzeugen.

Die Anleitung ist primär für die ausgerüstete Werkstatt geschrieben, enthält aber genug Grundlagen und Einzelheiten, um auch dem erfahrenen Schrauber mit technischem Verständnis die Wartung und Reparatur der GPZ 900 R zu ermöglichen. Auf Sauberkeit am Arbeitsplatz, die richtige Reihenfolge beim Festziehen, korrekte Drehmomente und den Einsatz von Originalersatzteilen wird in jedem Kapitel hingewiesen.

Dateidetails

• Dokumenttyp: Werkstatthandbuch / Reparaturanleitung
• Marke: Kawasaki
• Modell: GPZ 900 R (ZX 900 A)
• Baureihe: ZX 900-A1
• Sprache: Deutsch
• Umfang: ca. 200 Seiten
• Dateiformat: PDF
• Redaktionsstand: April 1984

Behandelte Kapitel

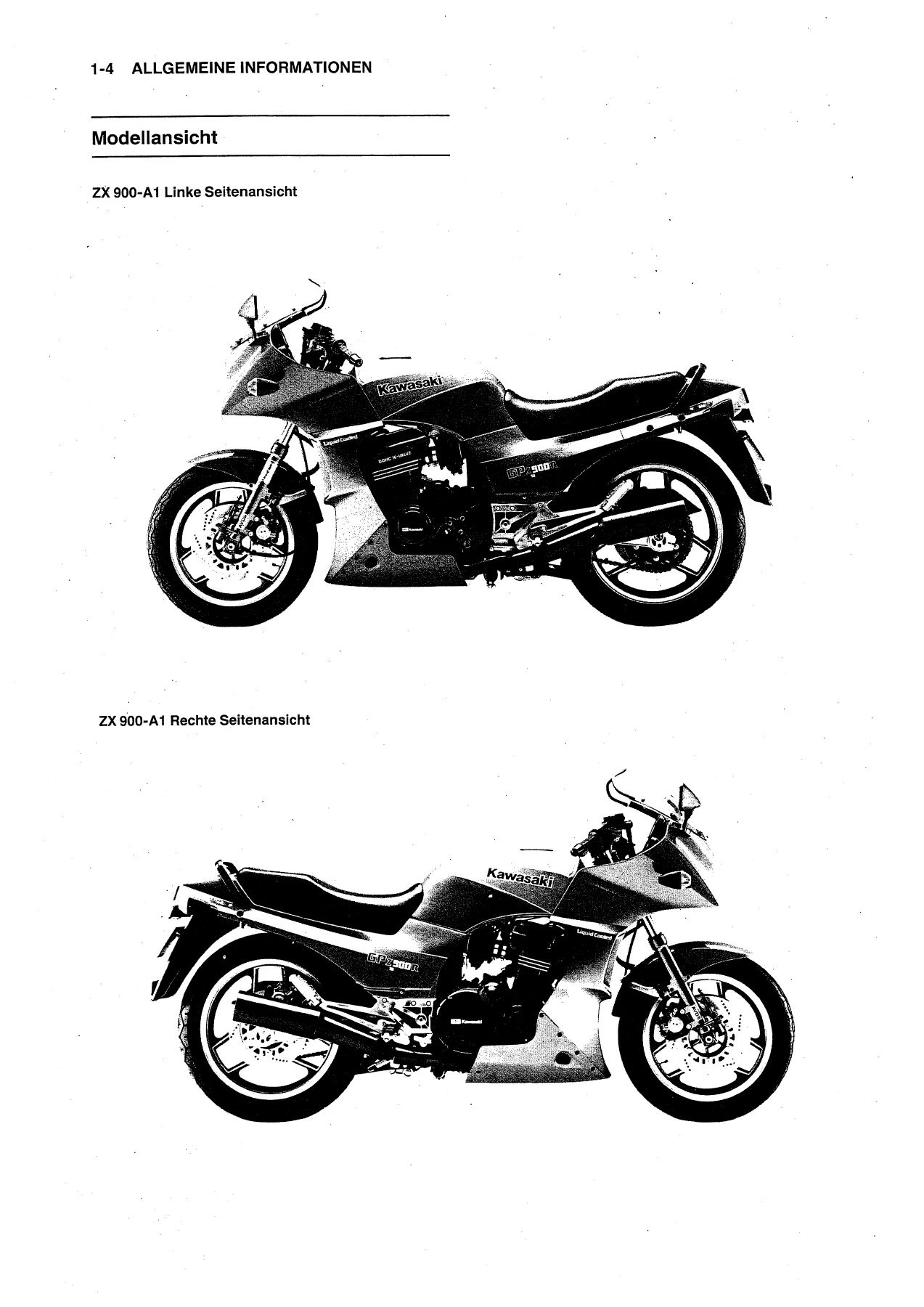

• Allgemeine Informationen – Einführung in die Wartung, Modellansicht, Technische Daten, Inspektionstabelle
• Kraftstoffsystem – Gasdrehgriff und Gaszug, Choke-Zug, Vergaser (Keihin CVK 34), Luftfilter, Kraftstofftank, Benzinhahn, Kraftstoffverdunstungsanlage
• Kühlsystem – Kühlmittel, Kühlmittelwechsel, Wasserpumpe, Kühler und Kühlergebläse, Thermostat, Lüfterschalter und Wassertemperaturgeber
• Motoroberteil – Zylinderkopfdeckel, Steuerkettenspanner, Nockenwelle, Steuerkette und Schlepphebelwelle, Ölleitung, Zylinderkopf, Ventile und Ventilsitze, Zylinder und Kolben, Vergaserhalterung, Auspuff, Abgasreinigungssystem (US-Modell)
• Kupplung – Kupplungsflüssigkeit, Hauptzylinder, Kupplungsleitungen, Nehmerzylinder, Kupplungsscheiben und Federn
• Motorschmiersystem – Motoröl und Ölfilter, Ölwanne, Ölpumpe und Überdruckventil, Ölsiebe, Öldruckmessung
• Ein-/Ausbau des Motors – Ausbau- und Einbauablauf, Befestigungsschrauben, Anschlüsse
• Kurbelwelle / Getriebe – Kurbelwelle und Pleuel, Ausgleichsmechanismus, Lichtmaschinenwelle und Anlasserkupplung, Getriebewellen, Schaltwalze und Schaltgabeln, äußerer Schaltmechanismus
• Räder / Reifen – Vorder- und Hinterrad, Radlager, Felgen, Reifen, Auswuchten, Tachometergetriebegehäuse
• Achsantrieb – Antriebskette, Spannen und Schmieren, Motorritzel, hinteres Kettenrad und Radkupplung
• Bremsen – Einstellen, Bremssattel, Bremsklötze, Hauptbremszylinder vorn und hinten, Bremsscheiben, Bremsflüssigkeit, Bremsschläuche, Entlüften
• Federung – Vorderradgabel, Gabelölwechsel, Bremsnick-Ausgleichseinrichtung, TCV, Hinterradstoßdämpfer, Schwinge und Uni-Trak
• Lenkung – Prüfen und Einstellen, Aus-/Einbau des Steuerkopfs, Steuerkopflager schmieren
• Betätigungseinrichtungen – linker und rechter Lenker, Schaltergehäuse
• Rahmen – Heckrahmen, Fußrastenhalterungen, Kotflügel, Verkleidungen, Sitzbankabdeckung

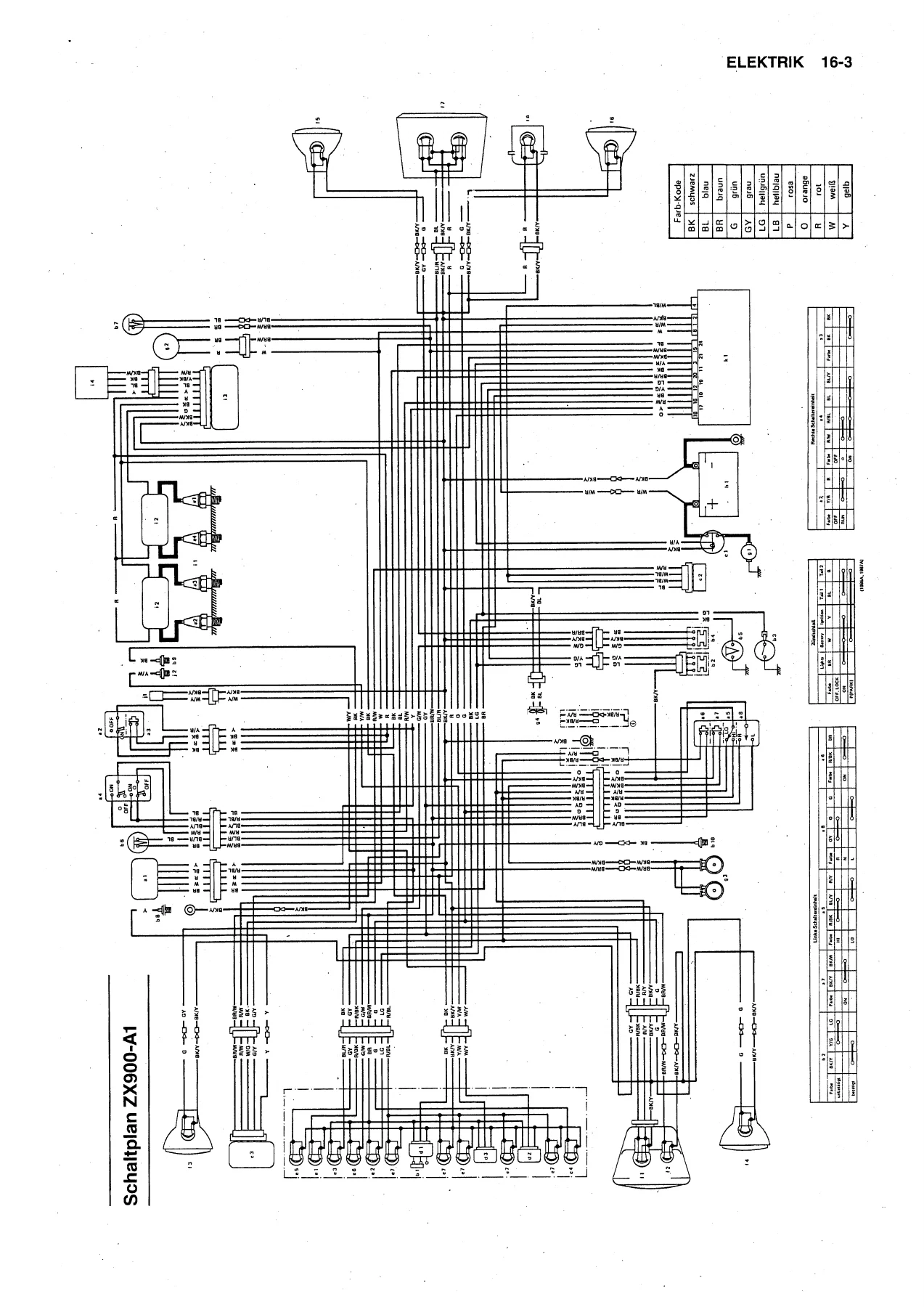

• Elektrik – Schalter und Sensoren, Verteilerkasten, Inspektionen, elektrische Leitungen, Schaltplan

In Summe deckt das Handbuch die komplette Wartungs- und Reparaturkette der ZX 900-A1 ab: Es beginnt bei der Inspektionstabelle mit allen Intervallen, führt über die präzise Vermessung von Ventilen, Kolben, Zylindern und Lagern bis hin zur vollständigen Motorzerlegung, Getriebeinstandsetzung, Bremsenüberholung und Fahrwerkswartung. Die Explosionszeichnungen der einzelnen Systeme zeigen, welche Bauteile mit welchem Drehmoment angezogen werden und wo Öl, Fett oder Sicherungsmittel aufzutragen sind – eine Arbeitsgrundlage, die sich direkt an der Werkbank nutzen lässt.

Was Sie mit diesem Handbuch arbeiten können

Mit der Reparaturanleitung Kawasaki GPZ 900 R lassen sich alle planmäßigen Wartungsarbeiten nach Inspektionstabelle durchführen: Ventilspiel prüfen und einstellen, Vergaser synchronisieren, Kraftstoffstand messen, Kühlmittel wechseln und entlüften, Gabelöl und Motoröl samt Filter erneuern, Antriebskette spannen und schmieren, Bremsflüssigkeit wechseln und Bremsleitungen entlüften. Darüber hinaus trägt das Handbuch durch die vollständigen Zerlegungs- und Zusammenbauanleitungen auch größere Eingriffe: Zylinderkopf demontieren, Ventilsitze nacharbeiten, Kolben und Zylinder vermessen, Kurbelwelle und Pleuel prüfen, Getriebe zerlegen, Kupplung überholen, Uni-Trak-Lagerung und Steuerkopflager schmieren.
