Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores – GSN05215-06 PDF

Original price was: $49.95.Current price is: $29.95.

Manual de Taller en español para las motoniveladoras Komatsu GD555-5, GD655-5 y GD675-5, números de serie 55001 y superiores. Incluye especificaciones, estructura y funcionamiento, valores estándar, pruebas y ajustes, localización de fallas, desarme y ensamblaje, normas de mantenimiento, aire acondicionado y diagramas hidráulicos y eléctricos.

Instant PDF Download
Available immediately
💾
Save to Your Device
Download & keep forever
🛡️
Antivirus Scanned
100% virus-free
🌍
Trusted Worldwide
175,000+ customers

Description

Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores – GSN05215-06 PDF

Este manual de taller proporciona información técnica detallada para las motoniveladoras Komatsu GD555-5, GD655-5 y GD675-5 con número de serie 55001 y superiores. Su contenido está organizado para trabajos de servicio, comprobación, ajuste, diagnóstico, desmontaje, instalación, desarme y ensamblaje de los principales sistemas de la máquina.

El Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores – GSN05215-06 PDF combina información de especificaciones con explicaciones de estructura y funcionamiento, valores de referencia para diagnóstico, procedimientos de pruebas y ajustes, extensas tablas de códigos de falla y procedimientos de reparación. También incluye datos del motor Komatsu SAA6D107E-1 instalado en estos modelos, además de documentación sobre transmisión, convertidor de torsión, frenos, dirección, sistema hidráulico, equipo de trabajo, controles electrónicos y circuitos.

Detalles del archivo

  • Tipo de manual: Manual de Taller
  • Equipo: Motoniveladora
  • Marca: Komatsu
  • Modelos: GD555-5, GD655-5 y GD675-5
  • Números de serie: GD555-5 55001 y superiores; GD655-5 55001 y superiores; GD675-5 55001 y superiores
  • Idioma: Español
  • Páginas: 1476
  • Formato: PDF
  • Número de documento: GSN05215-06
  • Revisión indicada: 4a. revisión, 2011/11

Datos técnicos y sistemas cubiertos

La sección de especificaciones identifica para los tres modelos el motor Komatsu SAA6D107E-1, de 6 cilindros, 107 x 124 mm y 6.69 l de desplazamiento. El manual presenta datos de rendimiento diferenciados por modelo y modo de potencia, además de información sobre velocidades de traslado, dimensiones, pesos, neumáticos, dirección, frenos, transmisión y sistema hidráulico.

Las especificaciones también abarcan capacidades de servicio. Entre ellas aparecen 25 l de capacidad especificada para el cárter de aceite del motor, 60 l para la caja de transmisión, 132 l para el sistema de aceite hidráulico, 25 l para el sistema de enfriamiento y 400 l para el tanque de combustible. La documentación incluye además tablas de lubricantes, pesos de conjuntos y componentes, presiones y características hidráulicas, así como medidas y recorridos de los cilindros utilizados para dirección, inclinación, articulación, levantamiento de hoja, desplazamiento de hoja y cambio de la barra de tiro.

Complete PDF Bookmark Tree

Complete Bookmarks

The complete bookmarks in the “Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores – GSN05215-06 PDF” are as follows:

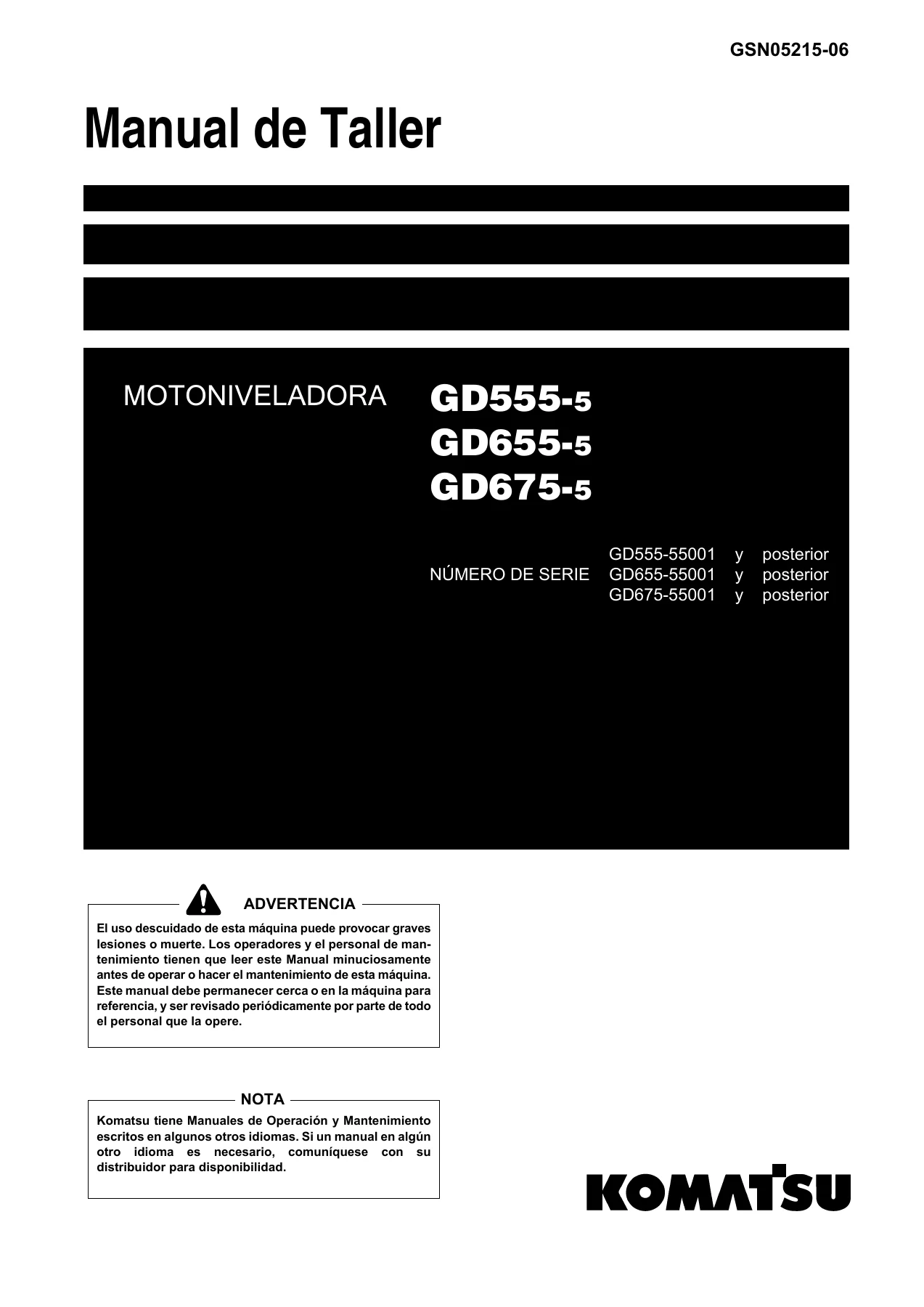

Cubiertap. 1
Aviso de la revisión
Aviso de la revisiónp. 3
00 Índice y Prólogop. 11
Tabla de contenidop. 12
Prefacio e información generalp. 23
Avisos de seguridadp. 23
Cómo leer el manual de tallerp. 28
Explicación de términos para normas de mantenimientop. 30
Manipulación del equipo eléctrico y componentes hidráulicosp. 32
Manejo de conectores para motores usados en la actualidadp. 41
Forma de leer el código de alambres eléctricosp. 44
Precauciones cuando efectúe la operaciónp. 47
Método para desarmar y conectar el tipo de acoplador de empuje-tracción.p. 50
Tabla de torsión de apriete estándarp. 53
Lista de abreviacionesp. 57
Tabla de conversiónp. 61
01 Especificaciónp. 67
Contenidop. 68

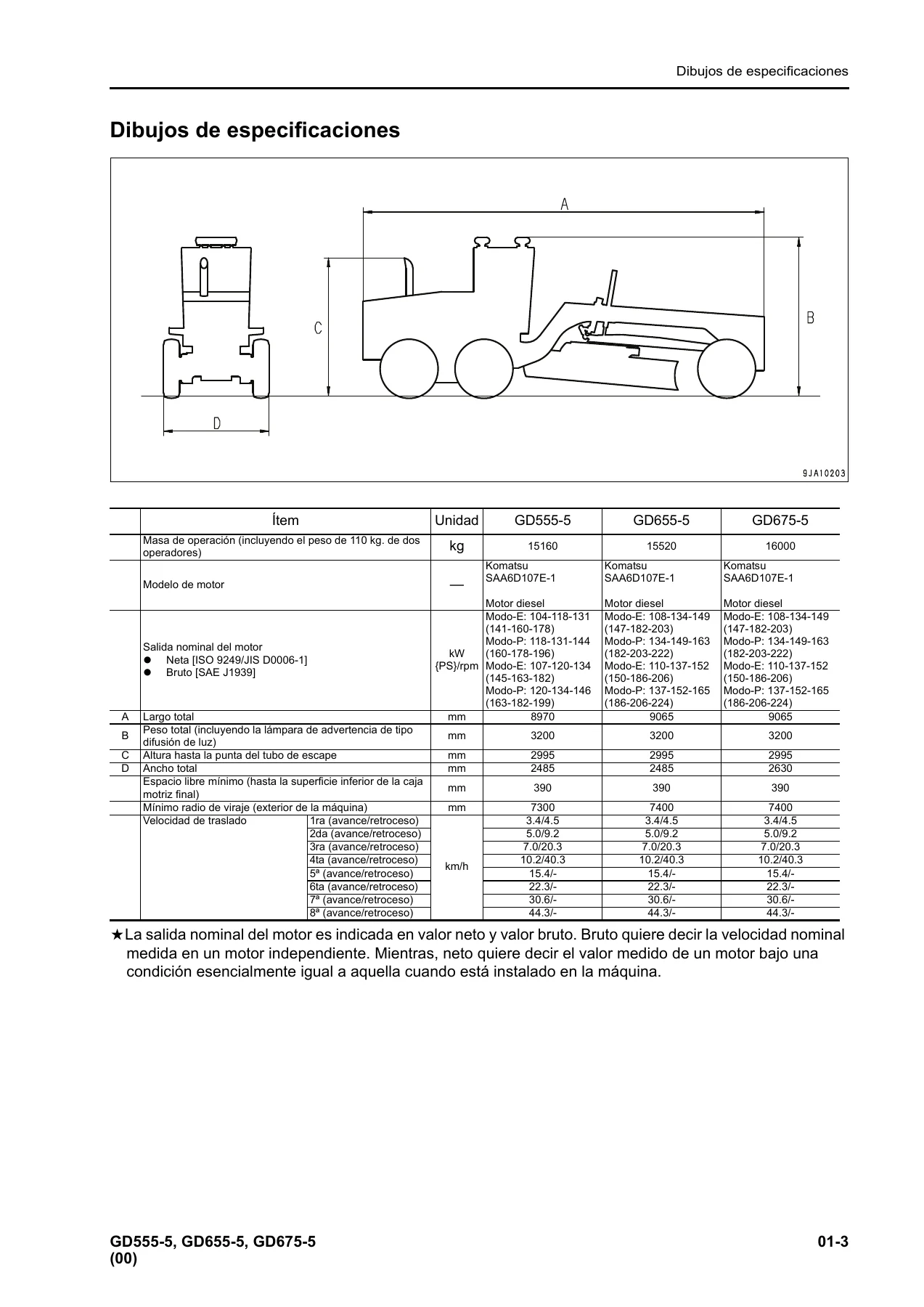

Dibujos de especificacionesp. 69
Especificacionesp. 70
Tabla de pesosp. 76
Tabla de combustible, líquido refrigerante y lubricantesp. 77
10 Estructura, función, y estándar de mantenimientop. 79
Contenidop. 80
Motor y Enfriamientop. 82
Sistema de enfriamientop. 82
Bomba del ventilador de enfriamientop. 84
Sistema del tren de potenciap. 92

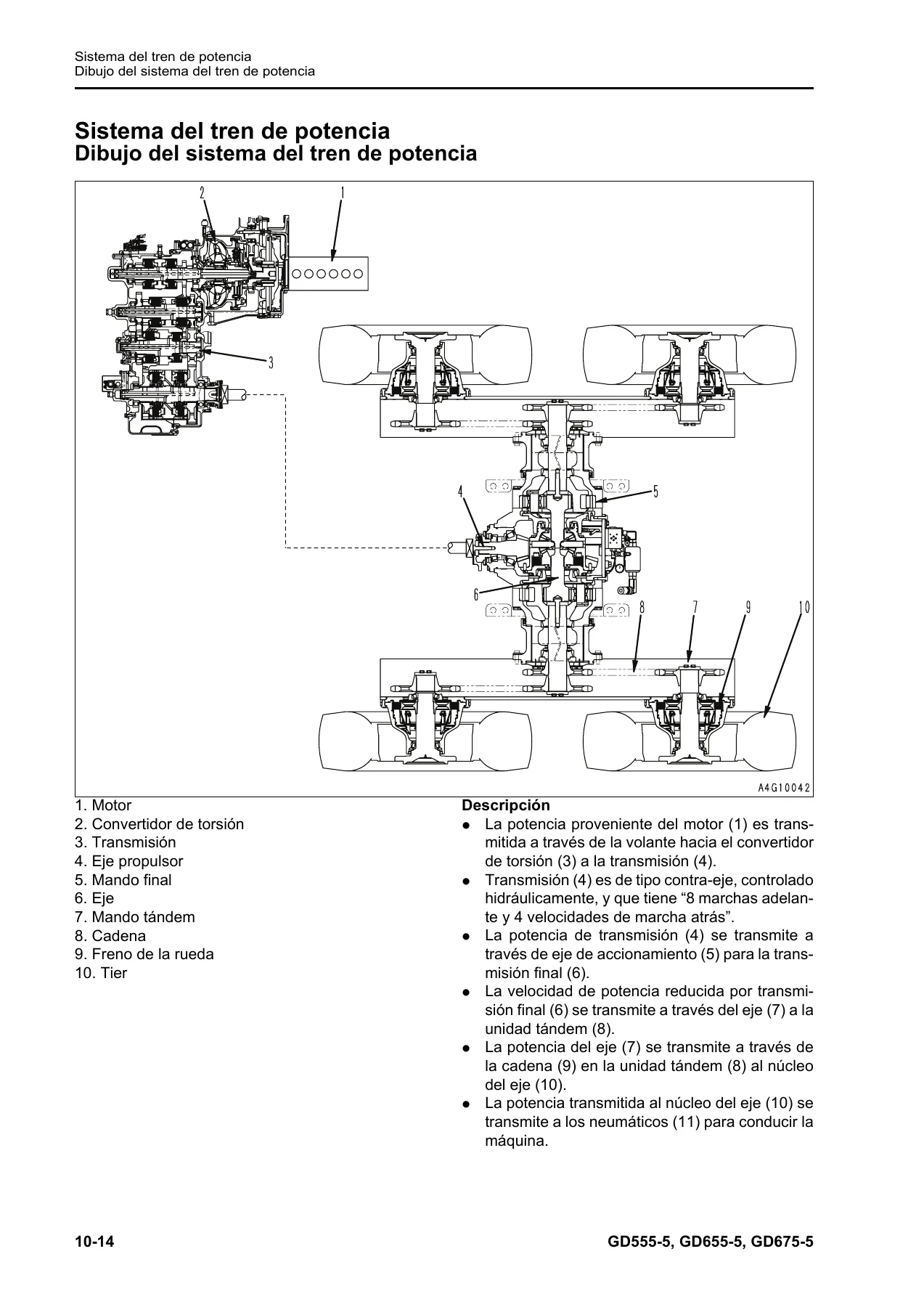

Dibujo del sistema del tren de potenciap. 92
Dibujo de las tuberías del tren de potenciap. 94
Control de la transmisiónp. 96
Convertidor de torsiónp. 98
Transmisiónp. 102
Válvula de control de la transmisiónp. 124
ECMVp. 128
Válvula de alivio principal y de alivio del convertidor de torsiónp. 136
Eje delanterop. 138
Mando final (no especificación diferencial)p. 142
Mando final (especificación diferencial/ traba de diferencial)p. 144
Válvula solenoide de traba del diferencialp. 146
Mando tándemp. 148
Sistema de dirección:p. 150
Diagrama de tuberías de la direcciónp. 150
Válvula de prioridadp. 152
Válvula de la direcciónp. 158
Sistema de frenop. 166
Diagrama de la tubería hidráulica del frenop. 166
Válvula del frenop. 167
Compensador de holgurap. 174
Acumulador (para freno)p. 176
Válvula de cargap. 177
Sistema de freno
Diagrama de la
Freno de la ruedap. 184
Freno de estacionamiento y banco de válvula de controlp. 186
Freno de estacionamientop. 188
Bastidor del tren de rodajep. 190
Bastidorp. 190
Neumáticop. 192
Sistema hidráulicop. 194
Sistema hidráulicop. 194
Diagrama de la Tubería Hidráulica del Equipo de Trabajop. 198
Control del equipo de trabajop. 202
Tanque hidráulicop. 204
Bomba principalp. 206
Bomba del tren de potenciap. 218
Válvula de controlp. 220
CLSSp. 230
Funciones y operación según la válvulap. 234
Cilindro hidráulicop. 244
Unión giratoriap. 246
Válvula de retención pilotop. 248
Acumulador (para la hoja)p. 256
Equipo de trabajop. 258
Círculo y barra de tirop. 258
Hojap. 260
Levantadorp. 262
Motor de rotación del círculop. 264
Engranaje de rotación del círculop. 266
Cabinap. 268
Cabinap. 268
Sistema Eléctricop. 270
Monitor de la máquinap. 270
Sistema de control de cambio automáticop. 274
Controlador de la transmisiónp. 282
Controlador del motorp. 286
Sistema KOMTRAXp. 290
Sistema Eléctrico
Diagrama de la
Circuito de arranque del motorp. 294
Circuito de parada del motorp. 296
Circuito de precalentamientop. 298
Sensorp. 300
Circuito selector del modo de potencia del motorp. 312
Función de control del ventilador de enfriamientop. 314
Manual de Tallerp. 319
20 Tabla de valores estándarp. 319
Tabla de contenidop. 320
Tabla de valores estándarp. 321
Tabla de valores estándar para el motorp. 321
Tabla de valores estándar para la máquinap. 323
Manual de Tallerp. 331
30 Pruebas y Ajustesp. 331
Tabla de contenidop. 332
Herramientas para comprobaciones, ajustes y localización de fallasp. 334
Herramientas para comprobaciones, ajustes y localización de fallasp. 334
Motor y sistema de enfriamientop. 340
Comprobación de la velocidad del motorp. 340
Forma de medir la presión del aire de admisión (presión de refuerzo)p. 342
Probando la temperatura del gas de escapep. 344
Comprobación del color de los gases del escapep. 346
Ajustar la holgura de válvulasp. 348
Probando la presión de compresiónp. 350
Prueba de la presión de los gases de escapep. 353
Probando la presión de aceite del motorp. 355
Manejo del dispositivo para el sistema de combustiblep. 356
Purga de la presión restante del sistema de combustiblep. 357
Comprobación de las presiones de combustiblep. 358
Forma de purgar el aire del circuito de combustiblep. 359
Revisión de fugas del circuito de combustiblep. 360
Modo de prueba de desactivación de cilindros.p. 361
Girar del cigüeñal sin inyecciónp. 362
Manejando el circuito de voltaje del controlador del motorp. 363
Comprobar que no estén sueltos o dañados ni el cuerpo ni el tubo de escape del silenciadorp. 364
Revisando la función del silenciadorp. 365
Revisando que la culata y los múltiples no estén flojosp. 366
Revisando si la tubería del motor tiene daños o está flojap. 367
Comprobación de la salida de combustible, volumen de retorno y fugasp. 368
Reemplazando la correa del alternadorp. 371
Verificación y ajuste de la tensión de la correa del compresor del aire acondicionado [en máquinas que dispongan de aire acondicionado]p. 372
Tren de potenciap. 374
Prueba de la presión del aceite del tren de potenciap. 374
Forma de ajustar el sensor de velocidad de la transmisiónp. 386
Método de escape de emergencia cuando falle la válvula de transmisiónp. 390
Limpieza del convertidor de par y de los circuitos de la transmisiónp. 394
Comprobación y ajuste de la convergenciap. 396
Pruebas y ajustes de la presión de aceite de bloqueo del diferencial [bloqueo del diferencial y de la máquina]p. 398
Sistema de dirección:p. 400
Probando y ajustando la presión del aceite de la direcciónp. 400
Comprobar si hay fugas de aceite dentro del cilindro de direcciónp. 401
Purgando el aire del circuito de la direcciónp. 402
Sistema de frenop. 404
Probando y ajustando la presión del aceite de frenop. 404
Liberar la presión restante del circuito de los frenosp. 408
Purga del aire del circuito de frenosp. 409
Prueba de desgaste del disco de los frenos de las ruedasp. 410
Comprobación y ajuste del freno de estacionamientop. 412
Método de desactivación de emergencia del freno de estacionamientop. 414
Rellenar de gas el acumulador del frenop. 416
Sistema hidráulicop. 418
Prueba y ajuste de la presión de aceite del equipo de trabajop. 418
Prueba y ajuste de la bomba de presión diferencia LSp. 421
Prueba de la presión de aceite del circuito del cilindro de cierre, del brazo de elevación [máquina provista con bancada de corte]p. 423
Pruebas del nivel de fugas de aceite del cilindro del equipo de trabajop. 424
Purgando el aire de circuito del equipo de trabajop. 427
Equipo de trabajop. 428
Ajuste de la holgura de la rótula de la barra de tracción (enganche)p. 428
Verificaciones y ajustes de holgura de la guía del círculop. 429
Pruebas y ajustes del rotador del círculo de tipo embrague deslizantep. 431
Llenado de gas en el acumulador para accionar las hojas [máquina provista con acumulador para accionar hojas]p. 433
Sistema Eléctricop. 434
Procedimiento para probar diodosp. 434
Función Especial del Monitor de la Máquina (EMMS)p. 435
Forma de manejar el circuito de alto voltaje del controlador del motorp. 484
Cómo empezar la operación del terminal KOMTRAXp. 486
Lámpara indicadora del terminal KOMTRAXp. 495
Trabajos de preparación para la localización de fallas en el sistema eléctrico.p. 502
Clínica PMp. 504
Clínica PMp. 504
Manual de Tallerp. 513
40 Localización de fallasp. 513
Tabla de contenidop. 514
Información general sobre localización de fallasp. 519
Aspectos a recordar durante la localización de fallasp. 519
Secuencia de eventos en la localización de fallasp. 520
Revisiones antes de la localización de fallasp. 521
Clasificación y procedimientos de localización de fallasp. 541
Tabla de códigos de fallap. 542
Números de localización de fallas y erroresp. 549
Información en la tabla de localización de fallasp. 551
Método para la localización de fallas de un circuito abierto, en el cableado eléctrico del sistema del sensor de presiónp. 553
Lista de conector y diseñop. 555
Tabla de conexiones para los números de las espigas de los conectoresp. 570
Caja del ramal "T" y tabla del adaptador ramal "T"p. 606
Ubicación del fusiblep. 609
Localización de fallas por el código de fallap. 611
Código de error [1500LO] de la transmisión del flujo del par de torsión (TORQUEFLOW): Engranaje doblep. 611
Código de falla [15G0MW] Embrague de reversa de la transmisión: Resbalamientop. 612
Código de falla [15H0MW] Embrague FH de la transmisión: Resbalamientop. 613
Código de falla [15J0MW] Embrague FH de la transmisión: Resbalamientop. 613
Código de falla [15K0MW] Embrague de la 1ª de la transmisión: Resbalamientop. 614
Código de falla [15L0MW] Embrague de 2ª de la transmisión: Resbalamientop. 615
Código de falla [15M0MW] Embrague de 3ra de la transmisión: Resbalamientop. 616
Código de falla [15N0MW] Embrague de 4ª de la transmisión: Resbalamientop. 617
Código de falla [15SBL1] embrague R ECMV: La señal de llenado es “ON” cuando la señal de comando está “OFF”p. 618
Código de falla [15SBMA] ECMV embrague R: Mal funcionamientop. 620
Código de falla [15SCL1] ECMV del embrague FH: La señal de llenado es "ON" cuando la señal de comando está "OFF"p. 622
Código de falla [15SCMA] ECMV del embrague FH: Mal funcionamientop. 624
Código de falla [15SDL1] Embrague FL ECMV: La señal de llenado es "ON" cuando la señal de comando está "OFF"p. 626
Código de falla [15SDMA] Embrague FL ECMV: Mal funcionamientop. 628
Código de falla [15SEL1] Embrague de 1a. marcha: La señal de llenado es "ON" cuando la señal de comando está "OFF"p. 630
Código de falla [15SEMA] Embrague de 1a marcha: Mal funcionamientop. 632
Código de falla [15SFL1] Embrague de 2a. marcha: La señal de llenado es "ON" cuando la señal de comando está "OFF"p. 634
Código de falla [15SFMA] Embrague de 2a marcha: Mal funcionamientop. 636
Código de falla [15SGL1] Embrague de 3a. marcha: La señal de llenado es "ON" cuando la señal de comando está "OFF"p. 638
Código de falla [15SGMA] Embrague de 3a marcha: Mal funcionamientop. 640
Código de falla [15SHL1] (embrague de 4ta ECMV: La señal de llenado es "ON" cuando la señal de comando está "OFF"p. 642
Código de falla [15SHMA] embrague de 4a ECMV: Mal funcionamientop. 644
Código de falla [15SJMA] embrague de traba ECMV: Mal funcionamientop. 646
Código de falla [15UONT] Embrague de acercamiento: Recalentamientop. 646
Código de falla [2G42ZG] Acumulador delantero: Baja la presión de aceitep. 647
Código de falla [2G43ZG] Acumulador trasero: Caída de la presiónp. 647
Código de falla [AA1ANX] Filtro de aire: Obstrucciónp. 648
Código de error [AB00L6] Alternador: Las señales de parada y arranque del motor no coinciden.p. 650
Código de falla [AB00MA] Alternador: Mal funcionamientop. 652
Código de falla: [B@BAZG] Reducción en la velocidad por una caída en la presión de aceite del motorp. 654
Código de falla: [B@BCNS] Refrigerante del motor sobrecalentadop. 654
Código de falla: [B@CENS] Sobrecalentamiento del aceite del convertidor de parp. 655
Código de falla: [B@CKNS] Caja del diferencial: Sobrecalentamientop. 656
Código de falla: [B@HANS] Aceite hidráulico: Recalentamientop. 658
Código de error [CA111] Error interno del controlador del motorp. 660
Código de falla [CA115] Motor Ne, o error en el sensor de la velocidad de respaldop. 661
Código de falla [CA122] Error alto en el sensor de presión de cargap. 662
Código de falla [CA123] Error bajo en el sensor de presión de cargap. 664
Código de falla [CA131] Error, alto en el sensor de aceleraciónp. 666
Código de falla [CA132] Error, bajo en el sensor de aceleraciónp. 668
Código de falla [CA144] error de "alta" en el sensor del refrigerantep. 670
Código de falla [CA145] Error de "baja" en el sensor del refrigerantep. 672
Código de falla [CA153] Error alto en el sensor de temperatura de cargap. 674
Código de falla [CA 154] Error bajo del sensor de temperatura de cargap. 676
Código de falla [CA155] Error de reducción de velocidad por temperatura de carga altap. 678
Código de falla [CA187] Error, bajo en el sensor de suministro 2 de energíap. 680
Código de falla [CA221] Error alto en el sensor de presión atmosféricap. 682
Código de falla [CA222] (Error bajo en el sensor de presión atmosférica)p. 684
Código de falla [CA227] Error alto suministro 2 de energía a los sensoresp. 686
Código de falla [CA234] Exceso de velocidad en el motorp. 686
Código de falla [CA238] Error del suministro energético al sensor de velocidad Nep. 687
Código de falla [CA271] IMV/IMA: Corto circuitop. 688
Código de falla [CA272], circuito abierto en IMV/IMAp. 690
Código de falla [CA322] Error en Inyector # 1 (L#1) abierto / cortop. 692
Código de falla [CA323] Error en Inyector # 5 (L#5) abierto / cortop. 694
Código de falla [CA324] inyector # 3 (L # 3) abierto/cortocircuitop. 696
Código de falla [CA325] Inyector #6 (L#6) abierto/cortocircuitop. 698
Código de falla [CA331] Inyector #2 (L#2) abierto/cortocircuitop. 700
Código de error [CA332] Inyector #4 (L#4) abierto/cortocircuitop. 702
Código de error [CA342] Error de compatibilidad de datos en el controlador del motorp. 704
Código de falla [CA351] Error en el circuito de mando del inyectorp. 705
Código de falla [CA352] Error, bajo en el sensor de suministro de energía 1p. 706
Código de falla [CA386] Error alto suministro (1) de energía a los sensoresp. 707
Código de falla [CA428] Error en el sensor de nivel alto de agua en el combustiblep. 708
Código de falla [CA429] Error del sensor de nivel bajo de agua en el combustiblep. 710
Código de falla [CA431] Error de cambio de validación de ralentíp. 712
Código de falla [CA432] Error de acción de validación de ralentíp. 716
Código de falla [CA435] Error en el interruptor de presión de aceite del motorp. 719
Código de error [CA441] Error de tensión baja en la fuente de alimentaciónp. 720
Código de error [CA442] Error de sobre tensión en la fuente de alimentaciónp. 722
Código de falla [CA449] Error alto 2 de presión de carrilera comúnp. 723
Código de falla [CA451] Error alto del sensor de presión de la carrilera comúnp. 724
Código de falla [CA452] Error bajo del sensor de presión de la carrilera comúnp. 726
Código de error [CA488] Error en la reducción del par por temperatura de carga altap. 728
Código de falla [CA553] Error alto 1 presión de la carrilera comúnp. 729
Código de falla [CA559] Baja presión de la bomba de suministro error 1p. 730
Código de falla [CA689] Error en el sensor de velocidad del motor Nep. 731
Código de falla [CA731] Error. Fase del sensor de velocidad de reversa del motorp. 733
Código de falla [CA757] Error de perdida de todos los datos continuop. 734
Código de falla [CA778] Error en el sensor de velocidad de respaldo del motorp. 735
Código de error [CA1633] Error (comunicación CAN) KOMNETp. 738
Código de falla [CA2185] Error de alto voltaje suministrado al sensor de aceleraciónp. 740
Código de falla [CA2186] Error de bajo suministro de potencia del sensor de aceleraciónp. 742
Código de falla [CA2249] Error 2 de muy baja presión de la bomba de suministrop. 744
Código de falla [CA2311] Anormalidad en el solenoide IMV (IMA)p. 745
Código de error [CA2555] Circuito abierto en el relé del calentador de admisiónp. 746
Código de falla [CA2556] Corto circuito del relé del calentador de admisión.p. 748
Código de falla [D160KA] Relé de la lámpara de retroceso: Circuito abierto, cortocircuito vivo en arnés de cablesp. 750
Código de falla [D160KB] Relé de la lámpara de marcha atrás: Falla de tierrap. 752
Código de error [D19KKZ] Relé de bloqueo del diferencial: Circuito abierto, fallo a tierrap. 754
Código de falla [D5ZHL6] señal del terminal C: La señal no coincide con el estado real del motorp. 756
Código de error [DAFRKR] Fallo de comunicación CAN (tablero de control)p. 758
Código de fallas [DAQ0KK] Controlador de la transmisión: Error bajo del suministro energético (entrada)p. 760
Código de error [DAQOKT] Controlador de la transmisión: Error de memoria no volátil (permanente)p. 762
Código de falla [DAQ2KK] Suministro energético para cargar el controlador de la transmisión: Reducción del voltaje del suministro energético (entrada)p. 764
Código de falla [DAQ9KQ] Selección de modelo del controlador de la transmisión: Desacuerdo en la señal de selección del modelop. 766
Código de falla [DAQRKR] Comunicación CAN del controlador de la transmisión: Error de comunicaciónp. 768
Código de falla [DAQRMA] Regulador de opción del controlador de la transmisión: Mal funcionamientop. 772
Código de falla [DB2RKR] (Comunicación CAN del controlador del motor: Error de comunicaciónp. 773
Código de falla [DD1NLD] Señal del interruptor de inversión del ventilador: Corto circuitop. 780
Código de error [DD1PKB] Cortocircuito en la fuente de alimentación del interruptor de configuración de RPMp. 782
Código de error [DD1QKB] Cortocircuito en el interruptor de modos de configuración de RPMp. 784
Código de error [DDB6L4] Palanca de cambios de la transmisión: Error en la señal del freno de estacionamientop. 786
Código de falla [DDTHKA] Interruptor de llenado del embrague de FH: Circuito abiertop. 788
Código de falla [DDTJKA] Interruptor de llenado del embrague FL: Circuito abiertop. 788
Código de falla [DDTKKA] Interruptor de llenado del embrague de 1a: Circuito abiertop. 789
Código de falla [DDTLKA] Interruptor de llenado del embrague de 2a: Circuito abiertop. 789
Código de falla [DDTMKA] Interruptor de llenado del embrague de 3a: Circuito abiertop. 790
Código de falla [DDTNKA] Interruptor de llenado del embrague de R: Circuito abiertop. 791
Código de falla [DDTPKA] Interruptor de llenado del embrague de 4ª: Circuito abiertop. 792
Código de falla [DF10KA] Palanca de cambio de la transmisión: No se ingresa la señal de velocidad de las marchasp. 793
Código de falla [DF10L4] Palanca de cambio de la transmisión: Error en la señal de la dirección de desplazamiento y velocidadp. 797
Código de falla [DGF1KX] Sensor de la temperatura del aceite de la transmisión: Señal de entrada fuera de rangop. 800
Código de falla [DGH2KB] Sensor de temperatura del aceite hidráulico: Falla de tierrap. 802
Código de fallas [DGT1KX] Sensor de temperatura del aceite del convertidor de torsión: Señal de entrada fuera de rangop. 804
Código de falla [DGT7KB] Sensor de temperatura del aceite de diferencial: Falla de tierrap. 806
Código de falla [DJF1KA] Sensor de nivel de combustible: Circuito abiertop. 808
Código de falla [DK70KX] Sensor del ángulo del pedal de paso: Señal de entrada fuera de rangop. 810
Código de falla [DKH0KX] Sensor del ángulo de articulación: Señal de entrada fuera de rangop. 812
Código de falla [DLF1KA] Sensor de velocidad del eje entrada de la transmisión: Circuito abiertop. 814
Código de falla [DLF1LC] Sensor de velocidad del eje entrada de la transmisión: Señal de velocidad no coincidep. 815
Código de falla [DLF2KA] Sensor de velocidad del eje intermedio de la transmisión: Circuito abiertop. 816
Código de falla [DLF2LC] Sensor de velocidad del eje intermedio de la transmisión: Señal de velocidad no coincidep. 817
Código de falla [DLM3KA] Sensor de velocidad del ventilador: Circuito abiertop. 818
Código de falla [DLM3LC] Sensor de velocidad del ventilador: Corto circuitop. 819
Código de falla [DLT3KA] Sensor de la velocidad del eje de salida de la transmisión: Circuito abiertop. 820
Código de falla [DV00KB] Zumbador: Corto circuitop. 822
Código de falla [DW4BKA] Válvula solenoide del freno de estacionamiento: Circuito abiertop. 824
Código de falla [DW4BKB] Válvula solenoide del freno de estacionamiento: Corto circuitop. 826
Código de falla [DW7BKA] Solenoide de inversión de rotación del ventilador: Circuito abiertop. 827
Código de fallas [DW7BKB] Solenoide de inversión de rotación del ventilador: Corto circuitop. 828
Codigo de fallas [DW7BKY] Solenoide de retroceso del ventilador: Corto circuito con la línea de suministro de energíap. 830
Código de falla [DX16KA] Solenoide EPC del ventilador del motor: Circuito abiertop. 832
Código de falla [DX16KB] Solenoide EPC del ventilador del motor: Corto circuitop. 833
Código de falla [DX16KY] Solenoide EPC del ventilador del motor: Corto circuito con la línea de suministro de energíap. 834
Código de falla [DXH1KA] Solenoide de cierre ECMV: Circuito abiertop. 836
Código de falla [DXH1KB] Solenoide de cierre ECMV: Corto circuitop. 837
Código de falla [DXH1KY] Solenoide de cierre ECMV: Corto circuito con la línea de suministro de energíap. 838
Código de falla [DXH2KA] Solenoide ECMV del embrague FH: Circuito abiertop. 840
Código de falla [DXH2KB] Solenoide ECMV del embrague FH: Corto circuitop. 841
Código de falla [DXH2KY] Solenoide ECMV del embrague FH: Corto circuito con la línea de suministro de energíap. 842
Código de falla [DXH3KA] Solenoide ECMV del embrague FL: Circuito abiertop. 844
Código de falla [DXH3KB] Solenoide ECMV del embrague FL: Corto circuitop. 846
Código de falla [DXH3KY] Solenoide ECMV del embrague FL: Corto circuito con la línea de suministro de energíap. 848
Código de falla [DXH4KA] solenoide ECMV 1er. embrague: Circuito abiertop. 850
Código de falla [DXH4KB] solenoide ECMV 1er. embrague: Corto circuitop. 852
Código de falla [DXH4KY] solenoide ECMV 1er. embrague: Corto circuito con la línea de suministro de energíap. 854
Código de falla [DXH5KA] solenoide ECMV 2do. embrague: Circuito abiertop. 856
Código de falla [DXH5KB] solenoide ECMV 2do embrague: Corto circuitop. 858
Código de falla [DXH5KY] solenoide ECMV 2do. embrague: Corto circuito con la línea de suministro de energíap. 860
Código de falla [DXH6KA] solenoide ECMV 3er. embrague: Circuito abiertop. 862
Código de falla [DXH6KB] solenoide ECMV 3er. embrague: Corto circuitop. 864
Código de falla [DXH6KY] solenoide ECMV 3er. embrague: Corto circuito con la línea de suministro de energíap. 866
Código de falla [DXH7KA] solenoide ECMV del embrague R: Circuito abiertop. 868
Código de falla [DXH7KB] Solenoide ECMV del embrague R: Corto circuitop. 869
Código de falla [DXH7KY] Solenoide ECMV del embrague R: Corto circuito con la línea de suministro de energíap. 870
Código de falla [DXHHKA] Solenoide ECMV del embrague de 4ta: Circuito abiertop. 872
Código de falla [DXHHKB] Solenoide ECMV del embrague de 4ta.: Corto circuitop. 874
Código de falla [DXHHKY] Solenoide ECMV del embrague de 4ta.: Corto circuito con la línea de suministro de energíap. 876
Localización de fallas del sistema eléctrico (Modo E)p. 878
E-1 El motor no arranca (El motor de arranque no da vueltas)p. 878
E-2 El precalentador no trabajap. 884
E-3 Cuando el interruptor de arranque está en la posición de ENDENDIDO (“ON”), el monitor de la máquina no muestra nadap. 889
E-4 Cuando el interruptor de arranque se coloca en la posición de ENDENDIDO (“ON”), el monitor de la máquina no se extiende a la pantalla estándarp. 892
E-5 Cuando el interruptor de arranque se coloca a "ON", el monitor de aviso parpadea o se ilumina, o el monitor de la máquina no muestra la pantalla E-5 Cuando el interruptor de arranque se coloca a "ON", el monitor de aviso parpadea o se ilumina, o…p. 892
E-6 El monitor de paro por emergencia se enciende mientras el motor está funcionandop. 893
E-7 El velocímetro o tacómetro del motor no indica correctamentep. 897
E-8 El indicador de temperatura del refrigerante no indica de forma correctap. 898
E-9 El indicador del ángulo de articulación no indica correctamentep. 900
E-10 El indicador de la temperatura de aceite del convertidor de par no indica correctamentep. 902
E-11 El medidor de combustible no funciona correctamentep. 904
E-12 La visualización de los caracteres no se muestra correctamentep. 906
E-13 La luz de advertencia centralizada no se ilumina o no se apagap. 908
E-14 El zumbador de la alarma no suena o no se detienep. 910
E-15 El interruptor de selección del modos del monitor de la máquina, no funcionap. 912
E-16 El modo de transmisión no cambiap. 916
E-17 El modo del motor no cambiap. 918
E-18 La función del bloqueo del diferencial no funciona o no se puede restablecer [para máquinas con especificación de bloqueo diferencial]p. 920
E-19 Pasador del bloqueo del brazo de elevación no bloquea el brazo de elevación o no lo desbloquea [para máquinas con especificación de brazo de elevación]p. 924
E-20 La función del acumulador de la hoja no funciona o no se restablece [para máquinas con especificación de acumulador de hoja]p. 926
E-21 La bocina no suena o no se detienep. 930
E-22 El zumbador de la alarma de retroceso no suena o no se detienep. 932
E-23 Farol delantero, luz de separación y luz trasera no se encienden o se apaganp. 935
E-24 La luz de trabajo no se ilumina o no se apagap. 942
E-25 Intermitente y luz de emergencia no parpadean.p. 948
E-26 La luz del peldaño ni se enciende ni se apagap. 954
E-27 La luz de seguridad no se ilumina o no se apagap. 956
E-28 Lava parabrisas no trabajap. 958
E-29 Lava parabrisas no trabaja.p. 966
E-30 El sistema KOMTRAX no funciona correctamente.p. 970
Localización de fallas de los sistemas hidráulico y mecánico (Modo H)p. 974
Cómo leer la matriz de localización de fallasp. 974
H-1 La velocidad del motor disminuye significativamente o el motor se cala.p. 981
H-2 La máquina no arrancap. 982
H-3 La velocidad no se puede cambiarp. 983
H-4 El desplazamiento carece de velocidad o potencia.p. 984
H-5 El bloqueo del convertidor de par no funciona o no está liberado.p. 989
H-6 Existe un retraso de tiempo significativo al arrancar o cambiar de velocidadp. 990
H-7 La temperatura del aceite del convertidor de par es alta.p. 995
H-8 La función de bloqueo del diferencial no funciona o no se liberap. 1000
H-9 La dirección carece de velocidad o de potencia.p. 1001
H-10 El volante de la dirección no se muevep. 1002
H-11 El freno de la rueda no funciona nada o no lo suficiente.p. 1003
H-12 El freno de la rueda no se puede liberar o se atascap. 1004
H-13 El freno de estacionamiento no funciona nada o es insuficientep. 1005
H-14 El freno de estacionamiento (incluyendo el sistema de liberación de emergencia) no se puede liberar o se atasca.p. 1006
H-15 Todo el funcionamiento del equipo de trabajo carece de velocidad o potencia.p. 1007
H-16 El equipo de trabajo no funciona nadap. 1008
H-17 Sonido no habitual originado en torno a la bomba hidráulicap. 1009
H-18 La operación de elevación de la hoja carece de velocidad o de potencia.p. 1010
H-19 La desviación hidráulica de los cilindros de elevación de la hoja es grande.p. 1011
H-20 La operación de cambio de lado de la barra de tracción carece de velocidad o de potenciap. 1012
H-21 La operación de cambio de lado de la hoja carece de velocidad o de potenciap. 1013
H-22 La operación de inclinación hidráulica carece de velocidad o de potencia.p. 1014
H-23 La operación de articulación carece de velocidad o de potencia.p. 1015
H-24 La operación de inclinación carece de velocidad o potenciap. 1016
H-25 La desviación hidráulica de los cilindros de inclinación (inclinación) es grandep. 1017
H-26 La hoja no gira.p. 1018
H-27 El pasador de bloqueo del brazo de elevación no bloquea el brazo de elevación ni lo desbloquea (para máquinas con especificación de brazo de elevación)p. 1019
H-28 La función del acumulador de la hoja no funciona o no se puede liberar (para máquinas con especificación flotante de acumulador de la hoja)p. 1020
H-29 La función de la hoja no funciona o no se puede liberarp. 1021
H-30 La revolución del ventilador es anormal (El sonido o vibración es anormalmente grande, o el motor se recalienta)p. 1022
Localización de fallas en el motor (Modo-S)p. 1023
Método para el uso de la tabla de localización de fallasp. 1023
S-1 El arranque es pobrep. 1027
S-2 El motor no arrancap. 1028
S-3 El motor no acelera suavementep. 1031
S-4 El motor se para durante la operaciónp. 1032
S-5 El motor funciona de forma irregular o está inestablep. 1033
S-6 Al motor le falta potenciap. 1034
S-7 El humo de escape es negro (combustión incompleta)p. 1035
S-8 Excesivo consumo de aceite (o el humo de escape es color azul)p. 1036
S-9 El aceite se contamina rápidamentep. 1037
S-10 El consumo de combustible es excesivop. 1038
S-11 Hay presencia de aceite en el enfriador (o el enfriador se escapa en borboteos o el nivel del enfriador desciende)p. 1039
S-12 La presión de aceite bajap. 1040
S-13 Aumenta el nivel de aceite (refrigerante o combustible en el aceite)p. 1041
S-14 La temperatura del refrigerante se eleva demasiado (sobrecalentamiento)p. 1042
S-15 Un ruido anormal es producidop. 1043
S-16 La vibración es excesivap. 1044
Manual de Tallerp. 1045
50 Desarme y Ensamblajep. 1045
Contenidop. 1046
Información general sobre desensamble y ensamblep. 1048
Como leer este manualp. 1048
Lista de materiales de recubrimientop. 1050
Lista de herramientas especialesp. 1053
Dibujos de las herramientas especialesp. 1057
Motor y sistema de enfriamientop. 1061
Desmontaje e instalación del conjunto de la bomba de suministro de combustiblep. 1061
Remoción e instalación del conjunto del inyector de combustiblep. 1066
Desmontaje e instalación del conjunto del cabezal del cilindrop. 1076
Remoción e instalación del sello delantero del motorp. 1094
Remoción e instalación del sello de aceite trasero del motorp. 1097
Desmontaje e instalación del conjunto de la bomba del ventilador de enfriamientop. 1101
Desmontaje e instalación del ventilador de enfriamiento y del conjunto del motor del ventilador.p. 1103
Remoción e instalación del conjunto del radiadorp. 1107
Remoción e instalación del conjunto del posenfriadorp. 1111
Remoción e instalación del conjunto del enfriador de aceite del tren de potenciap. 1114
Desmontaje e instalación del conjunto del tanque de combustiblep. 1117
Remoción e instalación del conjunto del capot del motorp. 1121
Tren de potenciap. 1123
Remoción e instalación del conjunto del motor y convertidor de torsión/transmisiónp. 1123
Desmonte y monte el motor así como el conjunto del convertidor de par y de la transmisiónp. 1131
Desarme y ensamblaje del conjunto del convertidor de torsiónp. 1133
Desarme y ensamblaje del conjunto de la transmisiónp. 1141
Extracción e instalación del conjunto de la transmisión final y de la transmisión tándemp. 1179
Desensamble y ensamble del conjunto del mando tándemp. 1183
Desensamble y ensamble del conjunto del mando finalp. 1188
Sistema de dirección:p. 1207
Remoción e instalación del conjunto de la válvula de dirección (orbit-roll)p. 1207
Remoción e instalación del conjunto de la válvula de dirección (orbit-roll)p. 1213
Sistema de frenop. 1224
Desensamble y ensamble del conjunto de las mordazas de freno de la ruedap. 1224
Tren de rodaje y bastidorp. 1229
Remoción e instalación del pasador de la articulación centralp. 1229
Sistema hidráulicop. 1242
Extracción e instalación del conjunto de bastidor, batería y tanque hidráulicop. 1242
Desmontaje e instalación del conjunto del tanque hidráulicop. 1249
Remoción e instalación del conjunto de la válvula de controlp. 1256
Desensamble y ensamble del conjunto de la válvula de controlp. 1262
Desarme y ensamble del conjunto del cilindro hidráulicop. 1265
Equipo de trabajop. 1270
Remoción e instalación de los conjuntos de la hojap. 1270
Remoción e instalación del conjunto del círculo barra de tirop. 1272
Extracción e instalación del conjunto de engranajes con rotación en círculop. 1275
Montaje y desmontaje del conjunto de engranajes con rotación en círculop. 1277
Remoción e instalación del conjunto del desgarradorp. 1282
Cabina y sus aditamentosp. 1285
Remoción e instalación del conjunto de la cabina del operadorp. 1285
Desmontaje y instalación del conjunto de la estructura del pisop. 1297
Remoción e instalación del cristal de la cabina del operador (cristal pegado)p. 1301
Extracción e instalación del conjunto de la unidad acondicionador de airep. 1311
Sistema Eléctricop. 1317
Extracción e instalación del conjunto del controlador del motorp. 1317
Remoción e instalación del conjunto del monitor de la máquinap. 1319
Remoción e instalación del conjunto del controlador de la transmisiónp. 1321
Remoción e instalación del conjunto del terminal KOMTRAXp. 1323
60 Estándar de mantenimientop. 1325
Contenidop. 1326
Motor y Enfriamientop. 1328
Sistema de enfriamientop. 1330
Motor de ventilador de enfriamientop. 1332
Sistema del tren de potenciap. 1336
Convertidor de torsiónp. 1338
Transmisiónp. 1340
Válvula de alivio principal y válvula de alivio del convertidor de torsiónp. 1348
Eje delanterop. 1350
Mando final (no especificación diferencial)p. 1354
Mando final (especificación diferencial/ traba de diferencial)p. 1356
Válvula solenoide de traba del diferencialp. 1358
Mando tándemp. 1360
Sistema de frenop. 1362
Freno de la ruedap. 1364
Freno de estacionamientop. 1366
Sistema hidráulicop. 1368
Válvula de controlp. 1370
Cilindro hidráulicop. 1378
Equipo de trabajop. 1380
Hojap. 1382
Levantadorp. 1384
Engranaje de rotación del círculop. 1386
Manual de Tallerp. 1389
80 Apéndicep. 1389
Tabla de contenidop. 1390
Acondicionador de airep. 1391
Advertencias para refrigerantep. 1391
Componente del acondicionador de airep. 1392
Estructura y Función del Sistema de Refrigeraciónp. 1394
Visión general del Sistema de Refrigeraciónp. 1395
Unidad Acondicionador de airep. 1396
Compresorp. 1399
Condensadorp. 1400
Recibidor-secadorp. 1401
Tablero de control del acondicionador de airep. 1402
Procedimiento para realizar las pruebas y la localización de fallasp. 1404
Diagrama del circuito y disposición de las espigas de conectoresp. 1406
Diagrama del sistemap. 1408
Detalle de la unidad acondicionador de airep. 1410
Configuración de partes y conectoresp. 1412
Prueba de escapes de aire (conducto)p. 1414
Inspección con auto diagnóstico (Pantalla del panel de control)p. 1415
Comprobación del control de temperaturap. 1416
Comprobación del intercambio de FRESCO/RECIRCULACIÓNp. 1417
Verificación del sensor de temperatura del evaporadorp. 1418
Pruebas de relésp. 1419
Amperios del sopladorp. 1420
Tablas de localización de fallas 1p. 1421
Tablas de localización de fallas 2p. 1423
Información en la tabla de localización de fallasp. 1425
Localización de fallas para el sistema de suministro de energía (Acondicionador de aire no funciona)p. 1426
Localización de fallas para el compresor y el sistema del refrigerante (Aire no esta frío)p. 1428
Localización de fallas del sistema motor del soplador (no sale aire o el flujo de aire no es normal)p. 1432
Localización de fallas para el controlador de temperaturap. 1434
Localización de fallas para el intercambio de FRESH/RECIRCp. 1436
Localización de fallas con el medidor de la presiónp. 1438
Conexión para herramienta de serviciop. 1440
Precauciones para desconectar la tubería del acondicionador de airep. 1442
Manipulación del aceite del compresorp. 1444
Manual de Tallerp. 1447
90 Diagramas y dibujosp. 1447
Diagramas y dibujos hidráulicosp. 1449
Símbolos usados en los diagramas del circuito hidráulicop. 1449
Diagrama del circuito hidráulicop. 1451
Diagrama del circuito hidráulico del tren de potenciap. 1453
Diagrama del circuito hidráulico del diferencialp. 1454
Diagramas y dibujos Eléctricosp. 1455
Símbolos usados en los diagramas del circuito eléctricosp. 1455
Diagrama de circuito eléctricop. 1459
Diagrama del circuito eléctricop. 1468
Índicep. 1469

Para el tren de potencia se explica una transmisión con 8 velocidades de avance y 4 de retroceso, convertidor de torsión, embragues, ECMV, mando final y mandos tándem. Las ilustraciones muestran la ruta de transmisión de potencia y la construcción interna de componentes, mientras que las secciones funcionales explican el comportamiento del aceite, válvulas, embragues y controles electrónicos.

Diagnóstico, pruebas y reparación

Una parte importante del Manual de Taller Komatsu GD555-5 GD655-5 GD675-5 está dedicada a mediciones y comprobaciones antes de reemplazar componentes. Se describen pruebas de velocidad del motor, presión de admisión, temperatura y color de gases de escape, presión de compresión, presión de aceite, presión de combustible, presión del tren de potencia, presión de dirección, presión de freno y presión del equipo hidráulico.

El apartado de localización de fallas combina códigos de error con diagnóstico por síntomas. Incluye averías relacionadas con transmisión y ECMV, controladores, sensores, inyectores, alternador, sistema de combustible, temperaturas, presiones, comunicación CAN y numerosos circuitos eléctricos. También ofrece rutas de diagnóstico para situaciones como motor que no arranca, precalentamiento defectuoso, fallas del monitor, anomalías del cambio, problemas de dirección o frenado, pérdida de potencia hidráulica, movimiento lento de la hoja, fallas de articulación y problemas de funcionamiento del motor.

En desarme y ensamblaje se incluyen información general, materiales de recubrimiento, herramientas especiales y dibujos de herramientas. Los procedimientos abarcan trabajos como desmontaje e instalación de la bomba de suministro de combustible, inyectores, cabezal del cilindro, sellos del motor, bomba y motor del ventilador, radiador, posenfriador, enfriador del aceite del tren de potencia, tanque de combustible y componentes del tren de potencia. El manual también desarrolla el desarme y ensamblaje del convertidor de torsión y de la transmisión, junto con las precauciones, pares de apriete y materiales necesarios para las operaciones.

El propio manual explica que la documentación de taller se divide en Volumen del Chasis y Volumen del Motor, y remite al volumen correspondiente del motor para determinados aspectos específicos del mismo. Este PDF contiene especificaciones del motor, pruebas, diagnóstico y diversos procedimientos relacionados con el motor, además de la extensa información del chasis y sus sistemas.

Capítulos cubiertos

  • 00 – Índice y Prólogo
    • Prefacio, avisos de seguridad y uso del manual
    • Términos para normas de mantenimiento y manipulación de componentes eléctricos e hidráulicos
    • Conectores, códigos de alambres eléctricos y precauciones de reparación
    • Tabla de torsión de apriete, abreviaciones y conversiones
  • 01 – Especificación
    • Dibujos y especificaciones de GD555-5, GD655-5 y GD675-5
    • Motor Komatsu SAA6D107E-1, rendimiento, dimensiones y velocidades
    • Tabla de pesos de conjuntos y componentes
    • Combustible, refrigerante, lubricantes y capacidades
  • 10 – Estructura, función y estándar de mantenimiento
    • Motor, sistema de enfriamiento y bomba del ventilador
    • Convertidor de torsión, transmisión, ECMV, mando final y mandos tándem
    • Dirección, frenos y freno de estacionamiento
    • Sistema hidráulico, bombas, válvula de control, CLSS, cilindros y acumuladores
    • Círculo, barra de tiro, hoja y mecanismo de rotación
    • Monitor, control automático de cambio, controladores, KOMTRAX y circuitos eléctricos
  • 20 – Tabla de valores estándar
    • Valores estándar para el motor
    • Valores estándar para la máquina
  • 30 – Pruebas y Ajustes
    • Instrumentos y herramientas para medición, ajuste y diagnóstico
    • Pruebas del motor, combustible, admisión, escape, compresión y lubricación
    • Pruebas y ajustes del tren de potencia, dirección y frenos
    • Comprobación del sistema hidráulico y cilindros del equipo de trabajo
    • Ajustes de círculo, barra de tiro y acumulador de hoja
    • Pruebas eléctricas, funciones del monitor y KOMTRAX

    IMAGES PREVIEW

    Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores - GSN05215-06 PDF — PDF page 1 preview
    Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores - GSN05215-06 PDF — PDF page 69 preview
    Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores - GSN05215-06 PDF — PDF page 92 preview

  • 40 – Localización de fallas
    • Procedimientos generales, conectores, fusibles y tablas de códigos de falla
    • Diagnóstico mediante códigos de transmisión, motor, controladores y sensores
    • Localización de fallas del sistema eléctrico en modo E
    • Localización de fallas hidráulicas y mecánicas en modo H
    • Localización de fallas del motor en modo S
  • 50 – Desarme y Ensamblaje
    • Información de desarme, materiales y herramientas especiales
    • Motor y sistema de enfriamiento
    • Tren de potencia, convertidor de torsión y transmisión
    • Procedimientos de remoción, instalación, desarme y ensamblaje de componentes
  • 60 – Estándar de mantenimiento
    • Soportes, sistema de enfriamiento y motor del ventilador
    • Transmisión, convertidor, eje delantero, mandos finales y tándem
    • Frenos de rueda y estacionamiento
    • Bombas, válvulas y cilindros hidráulicos
    • Círculo, barra de tiro, hoja, levantador y engranaje de rotación
  • 80 – Apéndice
    • Sistema de aire acondicionado y refrigeración
    • Compresor, condensador, recibidor-secador y panel de control
    • Pruebas, autodiagnóstico y localización de fallas del aire acondicionado
    • Circuitos, conectores, refrigerante y aceite del compresor
  • 90 – Diagramas y dibujos
    • Símbolos y diagramas de circuitos hidráulicos
    • Circuito hidráulico del tren de potencia y del diferencial
    • Símbolos y diagramas de circuitos eléctricos

En conjunto, estas secciones permiten pasar desde la identificación de una especificación o valor estándar hasta la comprobación del sistema, el diagnóstico de una falla y, cuando corresponde, la extracción, reparación, ajuste y reinstalación de componentes. Los dibujos seccionales, esquemas hidráulicos y eléctricos, tablas de medidas y procedimientos de prueba complementan las instrucciones escritas para trabajos de taller.

Trabaje con los procedimientos y valores del manual

El Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores – GSN05215-06 PDF es una referencia extensa para mantenimiento, diagnóstico y reparación de estas motoniveladoras. Permite consultar procedimientos, valores de comprobación, pares de apriete, límites y criterios de servicio antes de desmontar o ajustar un componente, ayudando a realizar el trabajo siguiendo la información técnica correspondiente a estos modelos.

Después del pago, el manual se entrega inmediatamente en formato PDF, sin gastos ni espera de envío físico. Puede consultarse en cualquier dispositivo compatible con PDF y las páginas necesarias pueden imprimirse para tenerlas disponibles durante el trabajo en el taller.

Reviews

There are no reviews yet.

Be the first to review “Komatsu GD555-5 GD655-5 GD675-5 Manual de Taller Motoniveladora 55001 y superiores – GSN05215-06 PDF”

What Our Customers Say

★★★★★ Live reviews from customers
Loading customer reviews...
0
    0
    Your Cart
    Your cart is emptyReturn to Shop
    🛒
    Recently Purchased
    🕒 verified order
