Laverda Moissonneuse batteuse automotrice M120 Manuel des pièces – PDF

Description

Laverda Moissonneuse batteuse automotrice M120 Manuel des pièces – PDF DOWNLOAD

FILE DETAILS:

Laverda Moissonneuse batteuse automotrice M120 Manuel des pièces – PDF DOWNLOAD

Language : French
Pages : 360
Downloadable : Yes
File Type : PDF

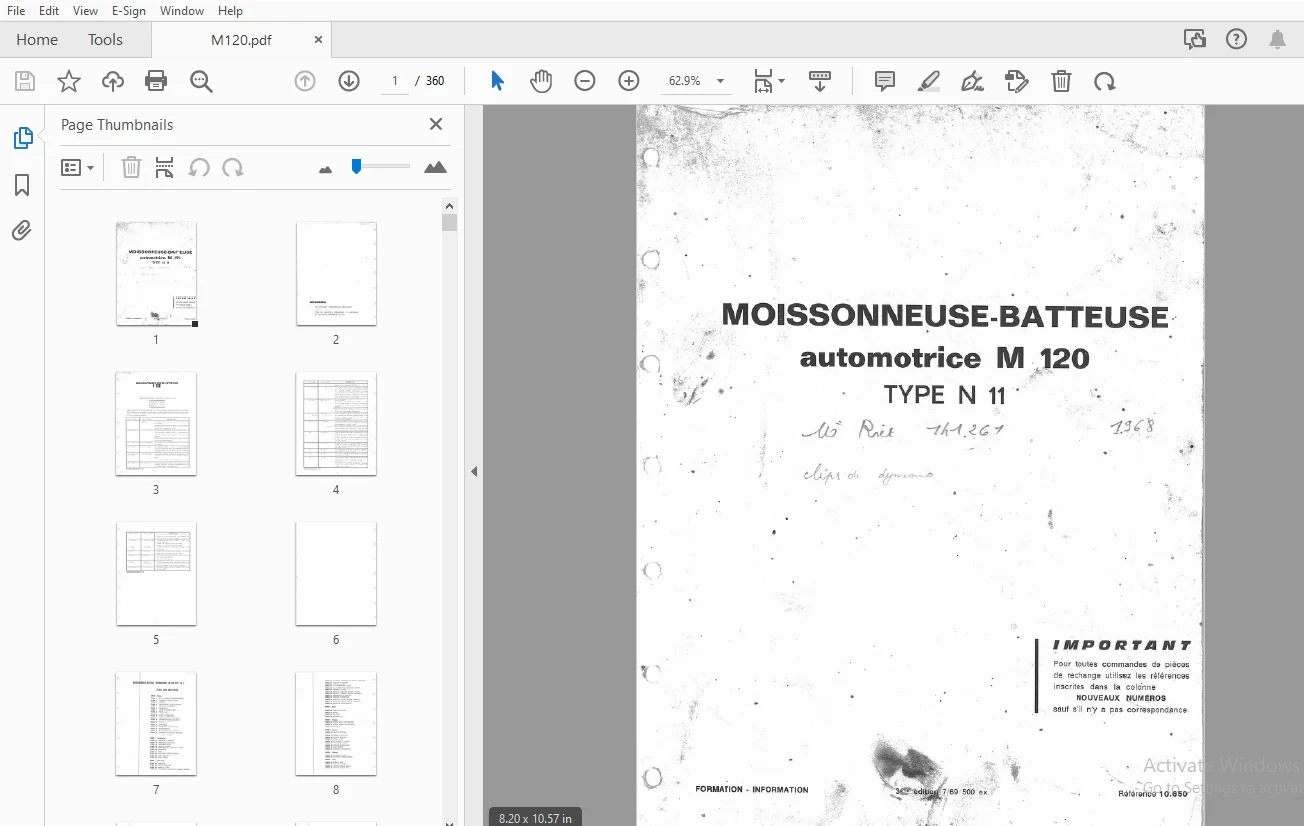

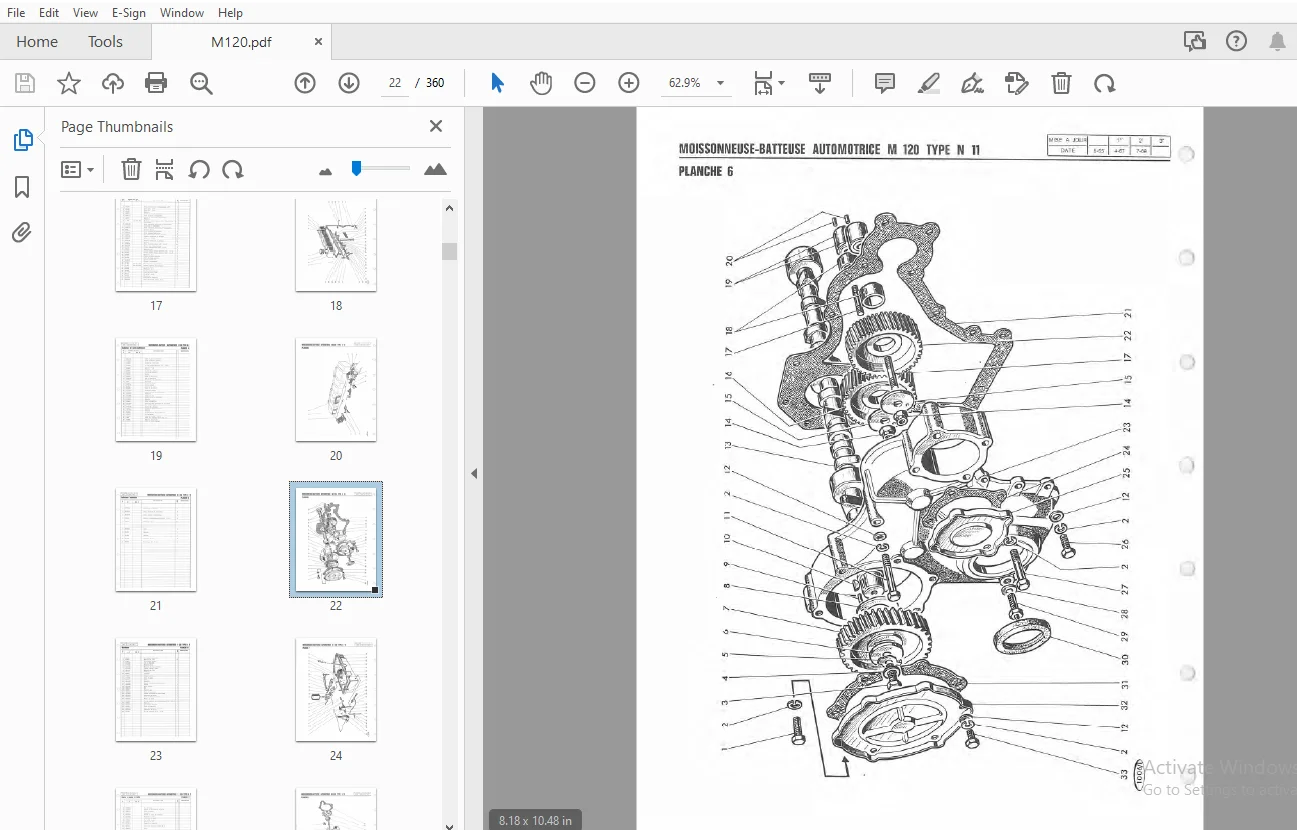

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Laverda Moissonneuse batteuse automotrice M120 Manuel des pièces – PDF DOWNLOAD

PLANCHE 2
PLANCHE 3
CULASSE
PLANCHE 4
GROUPE
Moteur
PLANCHE 1 BLOC CYLINDRES, COUVERCLES ARRIÈRE
VILEBREQUIN, BIELLES, PISTON
CULBUTEURS ET CACHE-CULBUTEURS
PLANCHE 5
COLLECTEUR D’ADMISSION
PLANCHE 6
DISTRIBUTION
PLANCHE 7
CARTER ET POMPE A HUILE
PLANCHE 8
POMPE À EAU
PLANCHE 9
POMPE D’ALIMENTATION
PLANCHE 10
FILTRES A COMBUSTIBLE
PLANCHE 11
POMPE D’INJECTION, TUYAUTERIES
PLANCHE 12
COMMANDE ORGANES AUXILIAIRES
PLANCHE 13
DYNAMO ET DÉMARREUR
PLANCHE 14
FILTRE A AR
PLANCHE 15
ÉCHAPPEMENT
PLANCHE 16
ALIMENTATION EN COMBUSTIBLE
PLANCHE 17
REFROIDISSEMENT
PLANCHE 18
NETTOYAGE GRILLE DE RADIATEUR
PLANCHE 19
COMMANDE DE NETTOYAGE RADIATEUR
PLANCHE 20
GROUPE
PLANCHE 21
PLANCHE 22
PLANCHE 23
PRISE DE MOUVEMENT
Transmission
VARIATEUR DE TRACTION
EMBRAYAGE (DETAIL)
EMBRAYAGE D’AVANCEMENT
PLANCHE 24
BOITE DE VITESSES
PLANCHE 25
PLANCHE 26
ENGRENAGES DE LA BOITE DE VITESSES DIFFERENTIEL
PLANCHE 27
FREINS
PLANCHE 28
RÉDUCTEURS (VERSION STANDARD)
PLANCHE 29 ROUES MOTRICES
PLANCHE 30 ROUES ARRIÈRE
GROUPE Alimentation
PLANCHE 31
RABATTEUR
PLANCHE 32
SUPPORT RABATTEUR
PLANCHE 33 BARRE DE COUPE
PLANCHE 34
PLATEFORME D’ALIMENTATION (VERSION STANDARD)
PLANCHE 34 A PLATEFORME D’ALIMENTATION (VERSION DEMONTABLE) FLANCS DE PLATEFORME
PLANCHE 35
PLANCIC 30
DIVISCURS MOBILES
PLANCHE 37
VIS D’ALIMENTATION (TOLERIE)
PLANCHE 38 VIS D’ALIMENTATION (MÉCANISME INTÉRIEUR)
PLANCHE 39
PLANCHE 40
COMMANDE DE LAME
RENVOI DE COMMANDE (VERSION STANDARD)
PLANCHE 40 A RENVOI DE COMMANCE (VERSION DEMONTABLE)
PLANCHE 41 ENTRAINEMENT DU RABATTEUR
PLANCHE 42 VARIATEUR DE RABATTEUR
PLANCHE 43 CONVOYEUR (TOLERIE (VERSION STANDARD) PLANCHE 43 A CONVOYEUR (TOLERIE (VERSION DÉMONTABLE) PLANCHE 44 CONVOYEUR (PIÈCES MOBILES)
GROUPE Batteur
PLANCHE 45
CHASSIS
PLANCHE 46 CAISSON DU BATTEUR
PLANCHE 47
BATTEUR
PLANCHE 48
TIRE PAILLE
PLANCHE 49
CONTREBATTEUR
GROUPE
Secoueurs
PLANCHE 50 CAISSUN AVANT DES SECOUEURS PLANCHE 51 CAISSON ARRIERE DES SECOUEURS PLANCHE 52 SECOUEURS
GROUPE Nettoyage
PLANCHE 53 TABLE DE RÉCEPTION
PLANCHE 54
COMMANDE DE LA HOTTE DE NETTOYAGE
PLANCHE 55 CAISSON DE HOTTE FIXE
PLANCHE 56
HOTTE DE NETTOYAGE
PLANCHE 57
CRIBLE A OTONS
PLANCHE 58 VIS A GRAIN ET A OTONS
PLANCHE 59
VENTILATEUR (TOLERIE)
PLANCHE 60
VENTILATEUR (MÉCANISME)
PLANCHE 81 RENVOI CENTRAL
PLANCHE 62
VARIATEUR DE VENTILATEUR
GROUPE : Élévateurs
PLANCHE 63 ÉLÉVATEURS (TOLERIE)
PLANCHE 64 ELEVATEURS (PARTIES MOBILES)
GROUPE : Trémie
PLANCHE 65 TRÉMIE A GRAIN
PLANCHE 66
GOULOTTE DE TREMIE
PLANCHE 67 CAPOTAGE MOTEUR, GAUCHE
PLANCHE 68 CAPOTAGE MOTEUR, DROIT
PLANCHE 69
EMBRAYAGE DE VIDAGE DE TRÉMIE
PLANCHE 70 VIS DE VIDAGE DE TRÉMIE
GROUPE : Châssis de Plateforme
PLANCHE 71 POSTE DE CONDUITE
PLANCHE 72
VENTILATEUR DE POSTE DE CONDUITE
GROUPE Direction et freinage
PLANCHE 73
DIRECTION
PLANCHE 74 BOITIER DE DIRECTION
COMMANDE DE BOITE DE VITESSES
PLANCHE 75
PLANCHE 76
FREINS
PLANCHE 77
MAITRE CYLINDRE DE FREINS
PLANCHE 78
COMMANDE D’EMBRAYAGE
GROUPE Commandes diverses
PLANCHE 79
COMMANDE DI CONTRABATTFUR
PLANCHE 80
COMMANDE DU VARIATEUR DE BATTEUR
PLANCHE 81
PLANCHE 82
PLANCHE 83
COMMANDE DU VARIATEUR DE RABATTEUR
ACCROCHAGE RAPIDE VARIATEUR RABATTEUR (VERSION DEMONTABLE) DEBRAYAGE DE L’ALIMENTATION FREIN A MAIN
PLANCHE 84 EMBRAYAGE BATTEUSE
PLANCHE 85
COMMANDE D’EMBRAYAGE DE TREMIE
GROUPE Installation hydraulique
PLANCHE 86 RESERVOIR HYDRAULIQUE
PLANCHE 87
POMPES (ANCIEN MONTAGE)
PLANCHE 87 A POMPES (NOUVEAU MONTAGE)
PLANCHE 88
PLANCHE 89
POMPE NOUVEAU MONTAGE, DETAIL)
SERVO-DIRECTION CALZONI T45/20
PLANCHE 89 A SERVO-DIRECTION “Z.F.”
PLANCHE 90 DISTRIBUTEUR DE SERVO-DIRECTION CALZONI T45/20 PLANCHE 90 A DISTRIBUTEUR DE SERVO-DIRECTION “Z.F.”
PLANCHE 90 B DISTRIBUTEUR DE SERVO-DIRECTION CALZONI 135/20 PLANCHE 90 C SERVO-DIRECTION CALZONI T35/20
PLANCHE 91
DISTRIBUTEUR PRINCIPAL
PLANCHE 92 TUYAUTERIES
PLANCHE 93 TUYAUTERIES DE RABATTEUR (VERSION STANDARD)
PLANCHE 93 A TUYAUTERIES DE RABATTEUR (VERSION DEMONTABLE)
PLANCHE 94 VERINS DE RABATTEUR
PLANCHE 95 VERINS DE PLATEFORME
PLANCHE 96 VERIN CE VARIATEUR DE TRACTION
GROUPE Implantation électrique
PLANCHE 97 LIAISON ÉLECTRIQUE MOTEUR
PLANCHE 98 FAISCEAUX DU POSTE DE CONDUITE (VERSION STANDARD)
PLANCHE 98 A FAISCEAUX DU POSTE DE CONDUITE (VERSION DEMONTABLE)
PLANCHE 99 SIGNALISATION (VERSION STANDARD)
PLANCHE 99 A SIGNALISATION (VERSION DEMONTABLE)
PLANCHE 100 INSTRUMENTS DE CONTROLE
GROUPE
Accessoires
PLANCHE 101 OUTILLAGE
PLANCHE 102 ACCESSOIRES
GROUPE Deuxième nettoyage PLANCHE 103 ELEVATEUR A GRAIN PLANCHE 104 EMONDOIR (TOLERIE) PLANCHE 105 EMONDOIR (MECANISME)
PLANCHE 106
TARARE
PLANCHE 107 COMMANDE DE TARARE
PLANCHE 108 VENTILATEUR
PLANCHE 109 ELEVATEUR DE TREMIE (TOLERIE)
PLANCHE 110 ELEVATEUR DE TREMIE (PIECES MOBILES)
PLANCHE 111 EMONDOIR A PALES (TOLERID
PLANCHE 112 EMONDOIR A PALES (MECANISME)
GROUPE Accessoires à la demande
PLANCHE 113 EQUIPEMENT PETITES GRAINES ET LEGUMINEUSES
PLANCHE 114 ACCESSOIRES DIVERS
PLANCHE 115 ACCESSOIRES DIVERS (SUITE)
PLANCHE 116 DIVISEURS TORPEDO”
PLANCHE 117
GOULOTTE ORIENTABLE (TOLERIE)
PLANCHE 118 VIS DE FOND DE TREMIE (GOULOTTE ORIENTABLE)
PLANCHE 119 VIS DE GOULOTTE ORIENTABLE
PLANCHE 120 ORIENTATION DE GOULOTTE
