Man Neoplan N 116, N 116 H, N 116/3 H, N 116/3 HL Cityliner Ersatzteil-Katalog PDF

Description

Man Neoplan N 116, N 116 H, N 116/3 H, N 116/3 HL Cityliner DC Motor Ersatzteil-Katalog – PDF DOWNLOAD

FILE DETAILS:

Man Neoplan N 116, N 116 H, N 116/3 H, N 116/3 HL Cityliner DC Motor Ersatzteil-Katalog – PDF DOWNLOAD

Pages : 547
Downloadable : Yes
File Type : PDF
Language : English_French_German_Italian

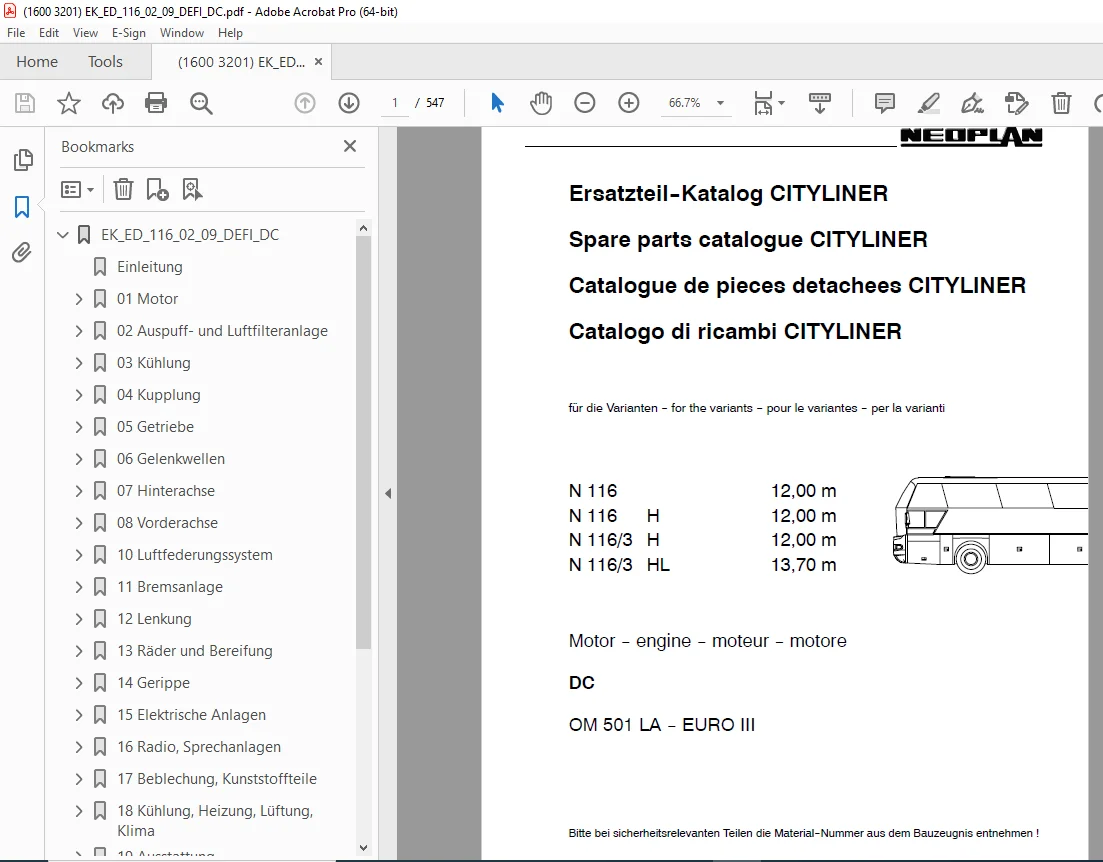

Ersatzteil–Katalog CITYLINER
Spare parts catalogue CITYLINER
Catalogue de pieces detachees CITYLINER
Catalogo di ricambi CITYLINER

EK_ED_116_02_09_DEFI_DC

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Man Neoplan N 116, N 116 H, N 116/3 H, N 116/3 HL Cityliner DC Motor Ersatzteil-Katalog – PDF DOWNLOAD

EK_ED_116_02_09_DEFI_DC 1
Einleitung 3
01 Motor 0
0100 Motor und Anbauteile 7
0100 Motor OM 501 LA – Euro III 8
0121 Anbauteile-Motor 9
0121 Motorenteile 11
0121 Flammstartanlage 19
0122 Motorlagerung 20
0123 Lichtmaschinenhalterung OM 501LA 21
0123 Lichtmaschinenübersicht 22
0123 Lichtmaschinenbelüftung 24
0124 Anlasser OM 501LA 25
0125 Übersicht Kompressor 26
0125 Kompressorträger 27
0125 Stückliste Kompressor FKX40 29
0125 Reiheluftpresser OM 501LA 31
0126 Lenkungspumpe 32
0127 Keilriemenantrieb 33
0128 Gaspedal 35
0128 Motor-Steuergerät 36
0129 Motorbremse 37
0130 Kraftstofffilter 38
0132 Kraftstoffanlage 40
0132 Kraftstofftank 41
0132 Zusatztank 43
02 Auspuff- und Luftfilteranlage 0
0221 Auspuffanlage 45
0221 Schalldämpferabdeckung 47
0223 Luftfilteranlage 48
03 Kühlung 0
0321 Einbau Kühler 52
0321 Einbau Kühler Träger, Antrieb 53
0324 Wasserumlauf 55
0326 Ladeluftkühler 57
0326 Ladeluftumlauf 58
0327 Retarderkühlung 8S-180 und Intarder 59
04 Kupplung 0
0420 Kupplungsbock mit Pedal 61
0421 Montageelement Kupplung 63
0425 Kupplungsteile System 64
05 Getriebe 0
0520 Getriebe (AS-Tronic) 66
0520 Getriebe (8S-180 mit Intader) 67
0520 Getriebe (8S-180 mit Voith) 68
0520 Getriebe (8S-180 mit Telma) 69
0521 Halter Konsolenfahrschalter 70
0522 Schalthebel 71
0522 Schwingenschaltung 72
0522 Schaltungsteile 78
0524 Ölkühlung (Getriebe) 79
0525 Impulsgeber Getriebe 81
0527 Telma-Abdeckung 82
0527 Retarder Telma 83
0528 Retarder Voith 84
0530 Getriebeträger/Lagerung 8S-180 85
0530 Getriebeträger/Lageung AS-Tronic 87
0530 Getriebeabstützung (Voith) 89
0530 Getriebeabstützung AS-Tronic 91
0530 Getriebeabstützung Telma 95
06 Gelenkwellen 0
0625 Gelenkwelle 97
07 Hinterachse 0
0720 Hinterachse 98

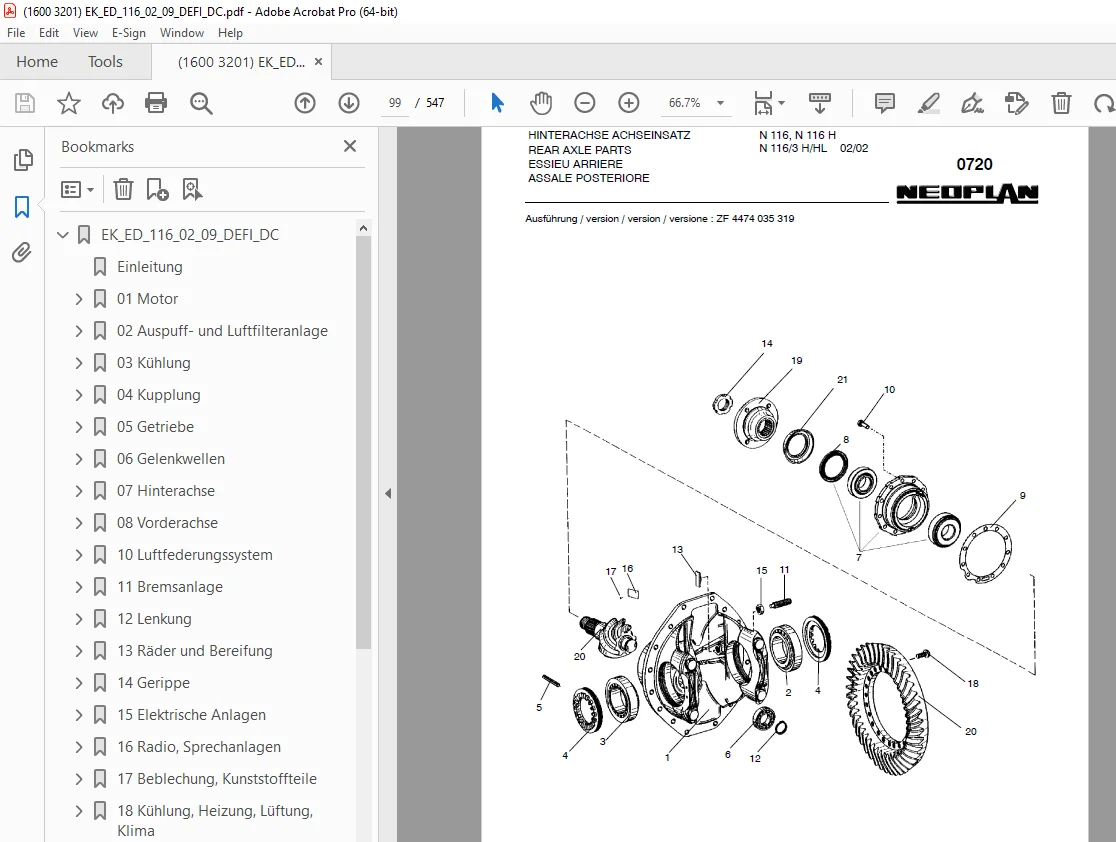

0720 Hinterachse Achseinsatz 99
0720 Hinterachse Differential 101
0720 Hinterachse Achsbrücke 102
0720 Hinterachse Abtrieb 103
0724 Hinterachse Scheibenbremse Einzelteile A 105
0724 Hinterachse Scheibenbremse Einzelteile B 107
0725 Hinterachsfahrschemel 110
08 Vorderachse 0
0820 Vorderachse Einzelteile A 114
0820 Vorderachse Einzelteile B 116
0820 Radteile 118
0820 Vorderachse Einzelteile C 119
0824 Scheibenbremse Einzelteile A 123
0824 Scheibenbremse Einzelteile B 125
0826 Stabilisator 128
0950 Nachlaufachse 129
0950 Radteile Nachlaufachse 143
10 Luftfederungssystem 0
1019 Rollbälge und Luftfederteller 144
1020 Stoßdämpfer und Halter 150
1020 Stoßdämpfer Hartanschlag 154
1021 Luftfederung 155
1022 Entlastung Nachlaufachse 159
1024 Hebe- und Senkanlage Einzelteile A 160
11 Bremsanlage 0
1110 Lufttrockner m Kühlschlange 174
1120 ABS-Teile Vorderachse 176
1120 ABS-Teile Hinterachse 177
1121 Luftkessel-Anordnung 178
1121 Luftkessel Vorne 180
1121 Luftkessel Mitte Einzelteile A 182
1121 Luftkessel Mitte Einzelteile B 184
1121 Luftkessel Hinten 186
1121 Luftkessel Allgemein 187
1122 Bremsventile Übersicht 188
1122 Handbremsventil 194
1122 Trittplattenbremsventil 196
1122 Druckwandler 198
1122 Drucksteuerventil ABS/ASR 200
1122 Ventilträger Hinterachse 202
1122 Ventilträger Nachlaufachse 206
1125 Prüfanschlüsse 209
1125 Bremsanlage Anschlüsse Einzelteile A 211
1125 Bremsanlage Anschlüsse Einzelteile B 212
1126 Luftschläuche Vorderachse 216
1126 Luftschläuche Hinterachse links 218
1126 Luftschläuche Hinterachse rechts 220
1126 Luftschläuche Nachlaufachse 222
12 Lenkung 0
1220 Lenkrad und Abdeckung 223
1221 Lenkungsmechanik Übersicht 225

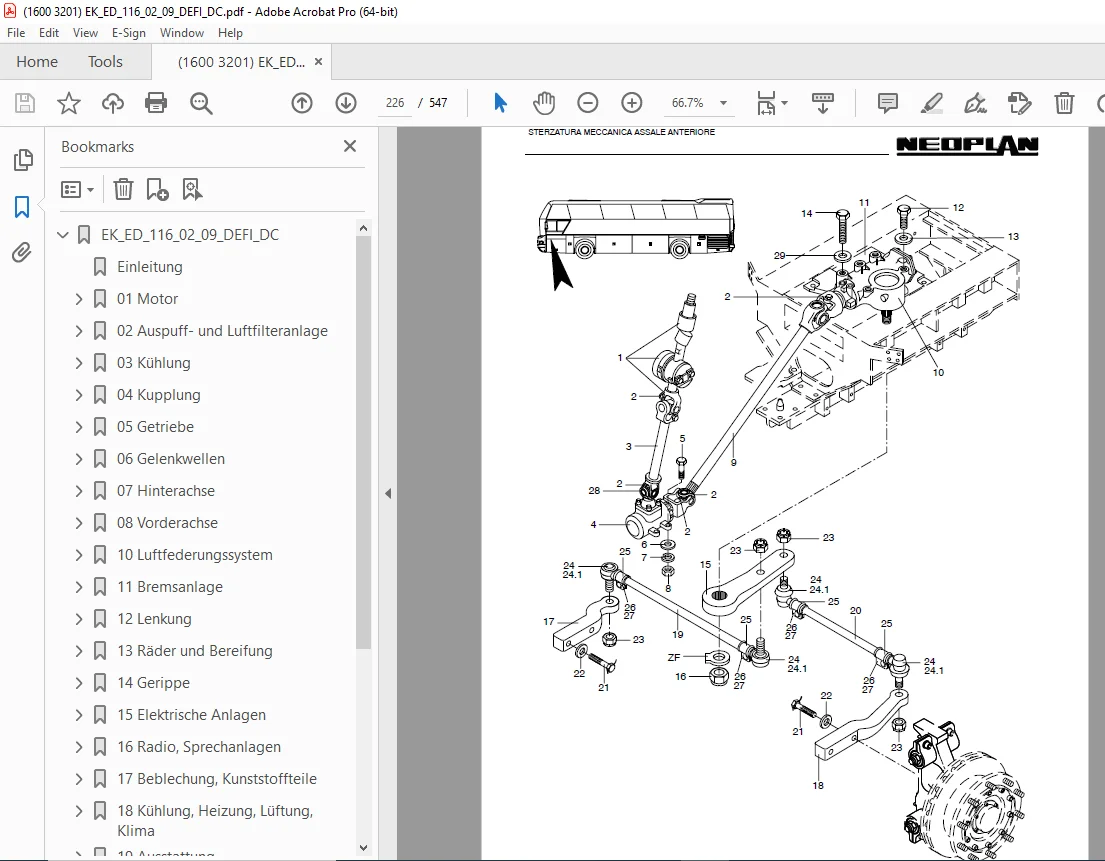

1221 Lenkungsmechanik Vorderachse 226
1222 Lenkungshydraulik 228
1222 Hydraulikölbehälter 232
1223 Winkelgetriebe (Lenkung) 234
1223 Lenkungspumpe 235
1223 Servocomtronic E-Liste 236
1223 Belüftungsventil 240
13 Räder und Bereifung 0
1302 Räder und Bereifung Serie-Mittenzentriert 241
1302 Räder und Bereifung Kombifelge- Bolzen/Mittenzentriert 243
1303 Radkappen Einzelteile A 244
1303 Radkappen Einzelteile B 246
1303 Radkappen Einzelteile C 248
1303 Radkappen (Zierringe) 249
1303 Radkappen (Zierringe) 3-Achser 250
14 Gerippe 0
1400 Gerippeübersicht 251
1408 Batterieträger Einfach 253
1408 Batterieträger Doppelt 254
1409 Reserveradkasten 255
1410 Hecktraverse 256
1411 Profilteile Allgemein 257
1416 Anhängerkupplung 259
15 Elektrische Anlagen 0
1501 Armaturenbrett 260
1501 Instrumente Armaturenbrett 263
1502 Schalter 265
1502 Schaltersymbole Armaturenbr 268
1503 Hauptschaltkasten 271
1504 Neben und Zusatzschaltkasten 273
1504 Elektroschaltschrank 275
1504 Neben und Zusatzschaltkasten 279
1504 Schaltkasten Klimaanlage 282
1505 Aussenbeleuchtung Einzelteile A 283
1505 Aussenbeleuchtung Einzelteile B 285
1506 Innenbeleuchtung Einzelteile A 287
1506 Innenbeleuchtung Einzelteile B 288
1506 Leuchtsymbole Rollokasten 290
1507 Scheibenwischeranlage Unten 291
1507 Scheibenwischeranlage Oben 293
1508 Flachsteckergehäuse 295
1508 Flachsteckerhülsengehäuse 296
1508 Steckergehäuse AMP 297
1508 AMP CPC Rundsteckerverbindung 298
1509 Kabelstränge 299
1512 Fiamm-Fanfare 302
1512 Accorsi-Horn 303
1512 Rückfahrhupe 304
1513 Wechselrichter 305
1514 Batterie und Batterieträger 306
1517 Behr Quirl (Lüfter) 308
1550 Batterietrennschalter 309
1550 Batterietrennschalter (Nato) 311
1550 Steckdose (Nato) 312
1550 UDS-Unfalldatenspeicher 313
1550 Feuermelder 314
16 Radio, Sprechanlagen 0
1601 Radio, CD-Wechsler ab 02 2002 315
1602 Lautsprecher Innenraum 316
1602 Lautsprecher 317
1603 Fahrerblickfeldkamera 318
1603 Rückfahrkamera 319
1604 Antenne 320
1605 Alarmanlage 322
1606 Video/DVD-Anlage 323
1606 Monitor 17″ Rollokasten 324
1606 Monitor 14″ Mitte Ausführung Palme 325
1606 Monitor 14″ Mitte Ausführung Blaupunkt 326
1606 Monitor 10,4″ Pneumatisch 327
1606 Monitor 12,1″ Klappbar 328
1607 Mikrofon 329
1607 Handy Freisprecheinrichtung 330
1650 Navigationssystem 331
17 Beblechung, Kunststoffteile 0
1701 Verblechung Außen 332
1701 Verblechung Innen 334
1707 Schmutzfänger 336
1708 Motor/Kühlerkapselung 338
1709 Isolation 340
1709 Isolation Motorraum 341
1710 Kunststoffteile Aussen Einzelteile A 343
1710 Kunststoffteile Aussen Einzelteile B 345
1710 Kunststoffteile Aussen Einzelteile C 347
1710 Kunststoffteile Aussen Einzelteile D 349
1710 Anbauteile Radläufe 351
1710 Kunststoffteile Aussen Einzelteile E 355
1710 Nummernschildhalter 357
1711 Kunststoffabdeckungen 358
18 Kühlung, Heizung, Lüftung, Klima 0
1801 Heizungsumlauf 360
1802 Standheizung Webasto 362
1803 Frontbox 364
1803 Frontbox Klimatisiert 365
1804 Umluftheizer (Äquator) Einzelteile A 366
1804 Umluftheizer (Äquator) Einzelteile B 367
1804 Umluftheizer (Teddy) 369
1804 Miniheizer 371
1805 Konvektoren 372
1806 Lüftungsgitter 373
1810 Klimaanlage 374
1815 HLK-Steuerung 375
1850 Pollenfilter 377
19 Ausstattung 0
1901 Leisten Aussen 378
1902 Leisten Innen Einzelteile A 379
1902 Leisten Innen Einzelteile B 380
1903 Luftkanäle, Gepäckablage 381
1904 Innendecke 383
1905 Schiebedach 384
1906 Fensterholmabdeckung 386
1908 Armaturenbrettbauteile 388
1908 Mittelkonsole mit Kassettenfach 390
1908 Mittelkonsole mit Monitor 392
1908 Armaturenbrett Rechts 394
1909 Oberdeck Vorne 396
1909 Oberdeck Hinten 398
1911 Haltestangen 400
1911 Abschrankung Vorne Einzelteile A 401
1911 Abschrankung Vorne Einzelteile B 402
1911 Abschrankung Hinten 404
1913 Bodendeckel 406
1913 Holzboden 408
1916 Staufach 410
1916 Staufach (Holz) 411
1917 Seitenfensterrollo/Vorhänge 412
1917 Garderobenstange-Kofferraum 414
1918 Aussenspiegel 415
1918 Innenspiegel 417
1922 Nothammer (Mit Plombe) 418
1922 Nothammer (Mit Zugseil) 419
1922 Sicherheitsausstattung 420
20 Sonderausstattung 0
2001 Podestküche Bordküche bis 05/2002 421
2001 Podestküche 422
2001 Küche 423
2001 Stehküche A 424
2001 Stehküche B 425
2001 Wasserbehälter 426
2001 Warmwasserspeicher 428
2002 Toilette Übersicht 429
2002 Toilette Einzelteile A 430
2002 Toilette Einzelteile B 431
2002 Toilette Einzelteile C 432
2004 Kühlbox Armaturenbrett 436
2004 Kühlschrank Hinten 437
2004 Kühlschrank 438
2004 Kühlaggregat (Kühlbox im Armaturenbrett) 439
2004 Kühlaggregat (Küche im hinteren Einstieg) 440
2005 Skikorb 441
2008 Fahrerschlafkabine 443
2010 Zentralschmieranlage 445
2050 Händetrockner 449
2050 Becherspender 450
21 Stoßstange/Spoiler 0
2101 Stoßstange Vorne 451
2101 Stoßstange Hinten (Version 2) 453
22 Verglasung 0
2201 Frontscheibe N 116 454
2201 Frontscheibe N116 H, N 116/3 H, N 116/3 HL 455
2202 Heckscheibe N116 456
2202 Heckscheibe N116 H, N 116/3 H, N 116/3 HL 457
2203 Seitenverglasung 458
2205 Türverglasung 461
2208 Fenster Montagematerial 463
23 Klappen 0
2301 Service- u Kofferraumklappen (Achs -Türmaß 740-1100mm parallel) 465
2301 Service- u Kofferraumklappen (Achs -Türmaß 1200mm parallel) 466
2301 Service- u Kofferraumklappen (Achs -Türmaß 2000mm parallel) 467
2301 Service- u Kofferraumklappen (Achs -Türmaß 2150mm parallel) 468
2301 Service- u Kofferraumklappen N 116/3H Kofferschutzklappen (Achs – Türmaß 1050- 1350mm parallel) 469
2301 Service- u Kofferraumklappen N 116/3H Kofferschutzklappen (Achs – Türmaß 2000mm parallel) 470
2301 Service- u Kofferraumklappen N 116/3H Kofferschutzklappen (Achs – Türmaß 740mm parallel) 471
2301 Service- u Kofferraumklappen N 116/3H Kofferschutzklappen (Achs – Türmaß 2200mm parallel) 472
2301 Service- u Kofferraumklappen N 116/3H Kofferschutzklappen (Achs – Türmaß 1100mm parallel) 473
2301 Serviceklappe Elektrofach L1A 474
2301 Serviceklappe Ruheraum L1 476
2301 Serviceklappe Luftfilter L5 478
2301 Serviceklappe Auspuff rechts 480
2301 Serviceklappe Batterie 482
2301 Serviceklappe Kühler 484
2301 Tankklappe 486
2301 Serviceklappe LH1/RH1, LH2/LH3/,RH2/RH3 487
2301 Kofferraumklappe parallel rechts 489
2301 Kofferraumklappe parallel links 492
2301Kofferaumklappe parrallel rechts N 116H, N 116/3 H/HL 495
2301Kofferaumklappe parrallel links N 116H, N 116/3 H/HL 498
2304 Motorraumklappe 501
2310 Zentralverriegelung 503
24 Türen 0
2400 Türen N 116 504
2400 Türen N 116/3H 505
2401 Aussenschwingtüre Vorne N 116 506
2401 Aussenschwingtüre N 116H, N116/3H/HL 509
2401 Aussenschwingtüre Hinten N 116 512
2401 Aussenschwingtüre Hinten N 116H, N116/3H/HL 515
2401 Türzylinder 518
2404 Türsteuerung Vorne 519
2404 Türsteuerung Hinten 521
25 Bestuhlung 0
2501 Fahrersitz Recaro 523
2501 Fahrersitz ISRI 524
2502 Beifahrersitz Einfach 525
2502 Beifahrersitz Doppelt 526
2503 Fahrgastbestuhlung Ausführung Vogel Sitz 527
2503 Fahrgastbestuhlung Ausführung Vogel ET 528
2503 Fahrgastbestuhlung Ausführung Kiel-Sitz 530
2503 Fahrgastbestuhlung Ausführung Kiel ET 531
2504 Fahrgastbestuhlung Heck 533
2510 Sicherheitsgurte Fahrgastbestuhlung 534
2510 Sicherheitsgurte Beifahrersitz einzeln 535
2510 Sicherheitsgurte Breifahrersitz doppelt 536
2511 Sitzschienen Innenraum 537
2511 Sitzschienen 539
26 Zubehör, Verbrauchsmaterial 0
2601 Werkzeugkasten 540
2602 Zubehör 541
2603 Abschleppstange 543
2609 Beschilderung A 544
2609 Beschilderung B 546
Übersicht ET Kataloge 0

Need help? Contact: [email protected]

https://vimeo.com/950288660?share=copy

S.V 05/24
