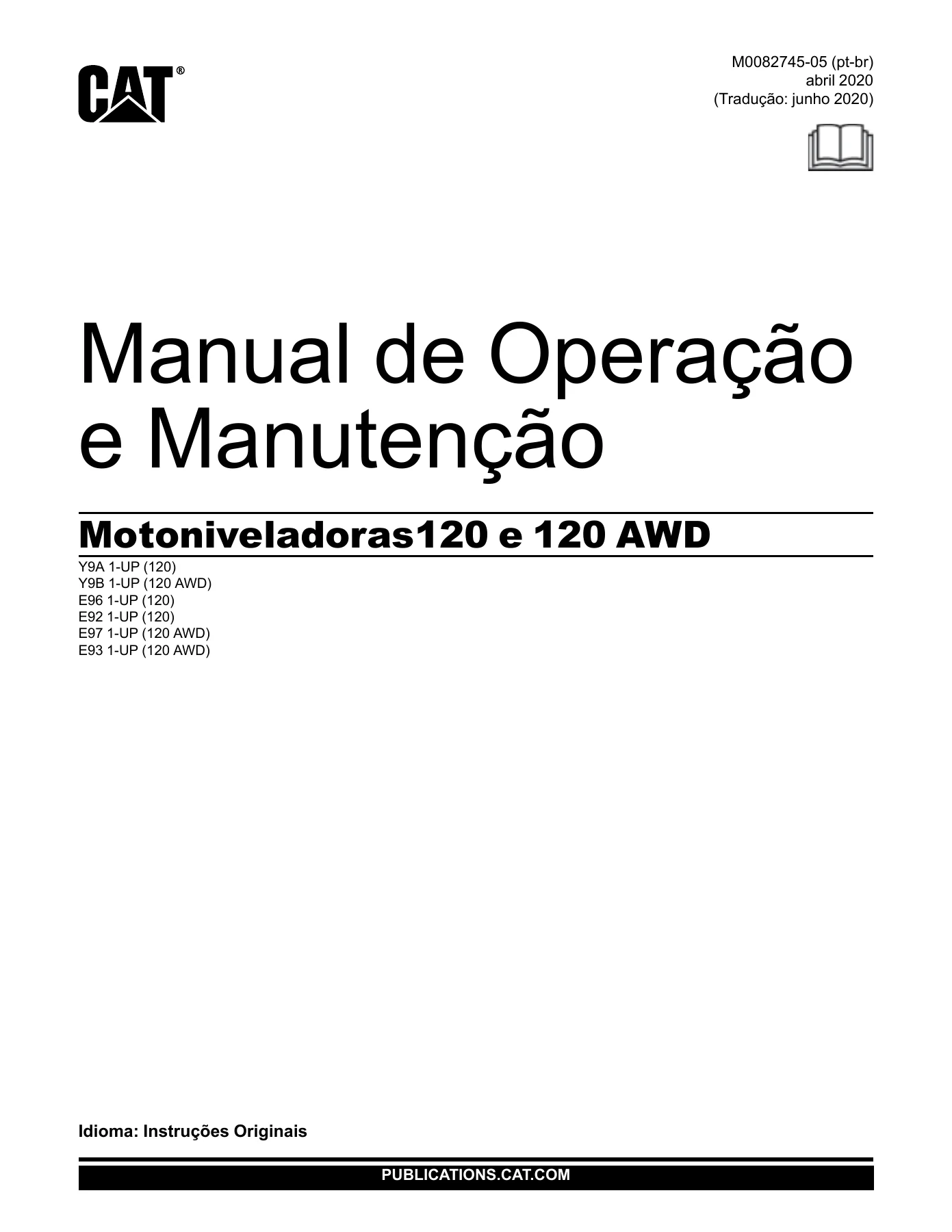

Manual de Operação e Manutenção Motoniveladora Caterpillar 120 e 120 AWD – M0082745-05

Description

Manual de Operação e Manutenção Caterpillar 120 e 120 AWD

Este é o Manual de Operação e Manutenção Caterpillar 120 e 120 AWD, documento M0082745-05, publicado em abril de 2020 e traduzido em junho de 2020, escrito inteiramente em português. Este Manual de Operação e Manutenção da Motoniveladora 120 e 120 AWD foi elaborado para operadores e equipes de manutenção que trabalham diretamente com as motoniveladoras Cat Y9A 1-UP, Y9B 1-UP, E96 1-UP, E92 1-UP, E97 1-UP e E93 1-UP, reunindo em um único arquivo tudo o que a Caterpillar publica sobre segurança, identificação, operação diária e manutenção programada dessas máquinas.

Detalhes do Documento

• Tipo de manual: Manual de Operação e Manutenção (Operation and Maintenance Manual)
• Marca/Modelo: Caterpillar Motoniveladora 120 e 120 AWD
• Número do documento: M0082745-05
• Data de publicação: abril de 2020 (tradução de junho de 2020)
• Idioma: Português
• Número de páginas: 274
• Formato do arquivo: PDF

Capítulos Cobertos

Este Manual de Operação e Manutenção Caterpillar 120 e 120 AWD está organizado nas seguintes seções principais:

IMAGES PREVIEW

• Seção Sobre Segurança
  • Mensagens de Segurança
  • Mensagens Adicionais
  • Informações Gerais Sobre Perigos
  • Prevenção Contra Esmagamento e Cortes
  • Prevenção Contra Queimaduras
  • Prevenção Contra Incêndios e Explosões
  • Segurança de Incêndio e Localização do Extintor
  • Informações Sobre Pneus
  • Prevenção de Ferimentos Causados por Raios
  • Antes de Dar Partida no Motor e Partida do Motor
  • Informações Sobre Visibilidade e Visibilidade Restrita
  • Operação em Rampas e Como Abaixar o Equipamento com o Motor Desligado
  • Informações Sobre Som e Vibração
  • Compartimento do Operador e Protetores
• Seção Geral
  • Informações Gerais
  • Informações de Identificação (Placas do Produto, Número PIN)
• Seção de Operação
  • Antes da Operação
  • Operação da Máquina
  • Partida do Motor

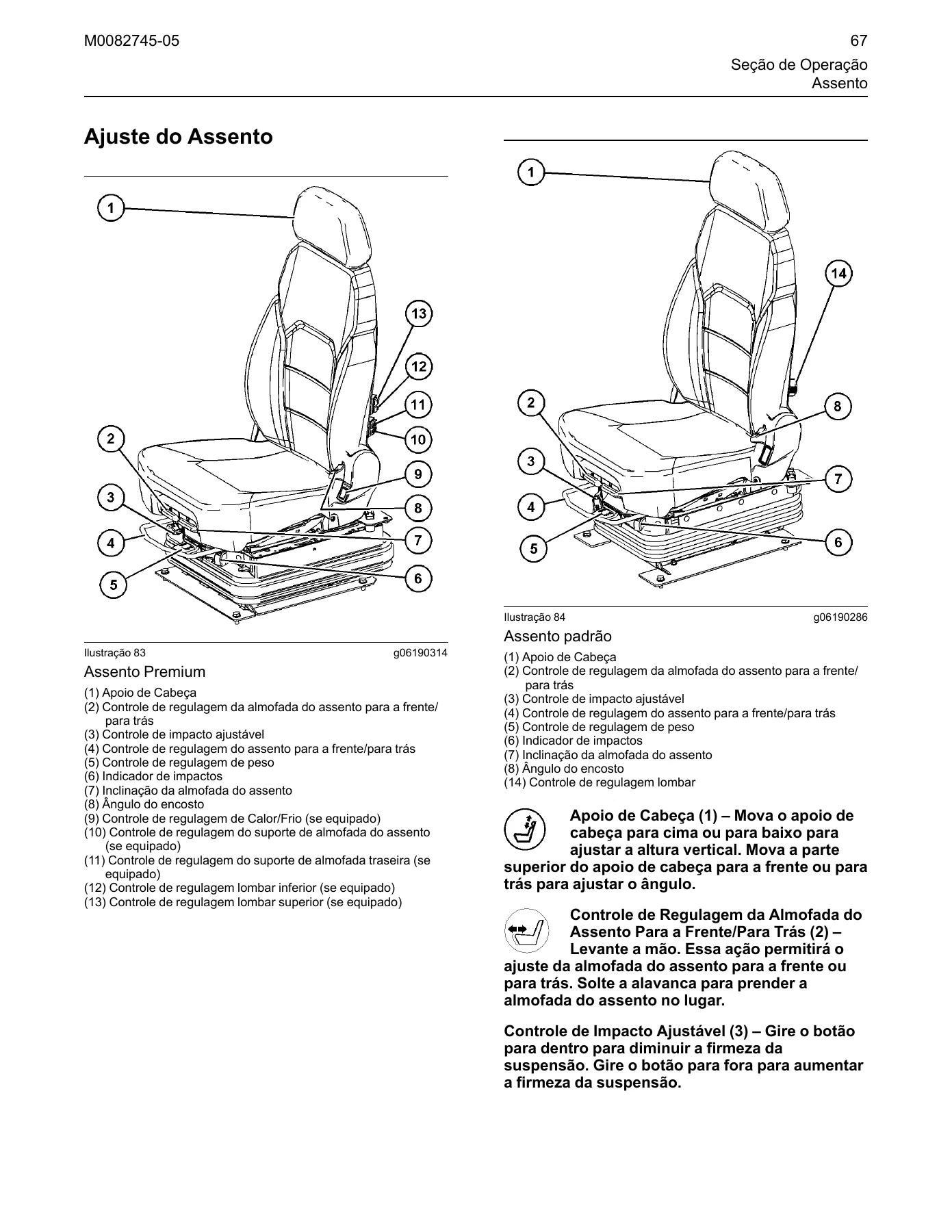

  • Ajustes e Estacionamento
  • Informações Sobre Transporte, Localização de Elevação e Rebocamento
  • Partida do Motor (Métodos Alternativos)
• Seção de Manutenção
  • Informações Sobre a Inflação de Pneus
  • Viscosidades dos Lubrificantes e Quantidades de Reabastecimento
  • Acesso e Suporte para Manutenção
  • Programação de Intervalos de Manutenção
• Seção de Garantia
  Informações Sobre a Garantia
• Seção de Publicações de Referência
  Materiais de Referência

No conjunto, este Manual de Operação e Manutenção Caterpillar 120 e 120 AWD conduz o técnico ou operador desde o reconhecimento dos riscos e das placas de identificação da máquina até a rotina diária de operação e o cronograma completo de manutenção preventiva, cobrindo intervalos de 10, 100, 250, 500, 1000, 1500 e 2000 horas de serviço.

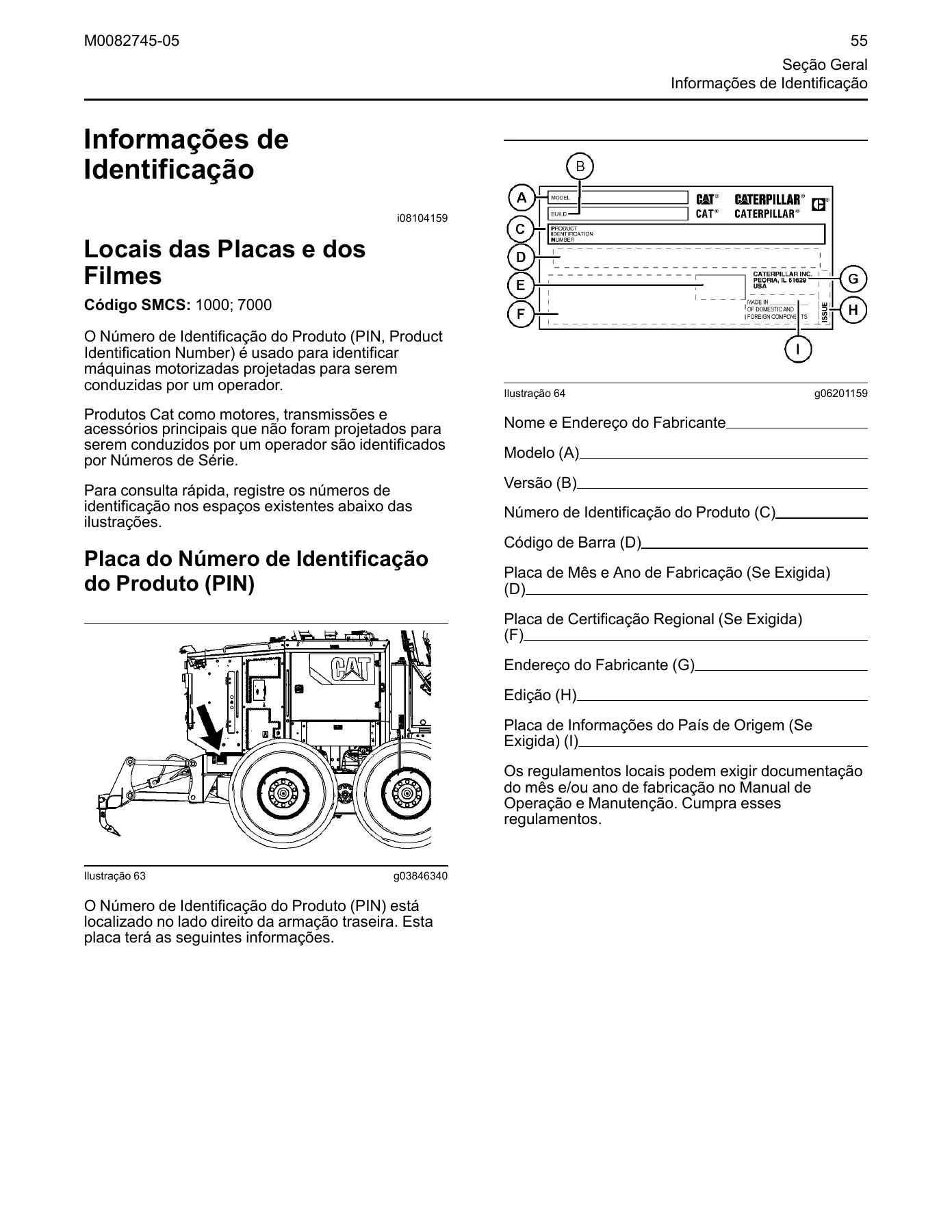

Identificação da Máquina

O manual detalha a localização e a leitura da Placa do Número de Identificação do Produto (PIN), explicando cada campo gravado na placa: Modelo, Versão, Número de Identificação do Produto, Código de Barra, Placa de Mês e Ano de Fabricação, Placa de Certificação Regional, Endereço do Fabricante, Edição e Placa de Informações do País de Origem, quando exigida. Também orienta como registrar rapidamente esses números para consultas futuras junto ao revendedor Cat.

Lubrificantes e Capacidades de Reabastecimento

A Tabela 16 do manual traz as capacidades aproximadas de reabastecimento da Motoniveladora 120 e 120 AWD, entre elas: Alojamento do Comando do Círculo (7 litros), Sistema de Arrefecimento (53 litros), Tanque de DEF quando equipado (11 litros), Cárter do Motor (18 litros), Tanque de Combustível (246 litros), Sistema Hidráulico (75 litros), Alojamento de Comando Tandem de cada lado (60 litros) e Alojamento da Transmissão e do Diferencial (60 litros), além dos dados de recarga do sistema de ar-condicionado (refrigerante R-134a e óleos refrigerantes à base de Polialquileno Glicol).

Programação de Intervalos de Manutenção

O manual apresenta a manutenção organizada por intervalo de horas de serviço, incluindo, entre outros itens: lubrificação de mancais de articulação e oscilação a cada 100 horas; verificação da calibragem dos pneus, teste do sistema de freios e amostragem de líquido arrefecedor a cada 500 horas; troca de óleo do motor e filtro, troca do óleo da transmissão e diferencial e substituição do filtro hidráulico a cada 1000 horas; inspeção da Estrutura Protetora Contra Capotagem (ROPS); e serviços de bateria e troca de óleo do Comando do Círculo a cada 2000 horas.

Por Que Este Manual de Operação e Manutenção Caterpillar 120 e 120 AWD é Essencial

Com este Manual de Operação e Manutenção Caterpillar 120 e 120 AWD, o operador aprende a identificar corretamente sua máquina, reconhecer e evitar os principais riscos de operação, executar a partida e o transporte da motoniveladora com segurança e seguir a programação de manutenção exatamente como especificada pela Caterpillar, usando os fluidos, viscosidades e capacidades corretas. Seguir os procedimentos originais evita erros de manutenção que podem reduzir a vida útil de componentes caros do trem de força e do sistema hidráulico. O arquivo é entregue em PDF de download instantâneo após a confirmação do pagamento, sem custos de envio, podendo ser aberto em computador, tablet ou celular e impresso conforme a necessidade — o mesmo Manual de Operação e Manutenção Caterpillar 120 e 120 AWD que a oficina precisa, disponível imediatamente.
