Manual de Reparación y Cableado Toyota Corolla 2007 – Taller, Servicio y Diagnóstico en PDF

Description

Manual de Reparación y Cableado Toyota Corolla 2007 – Compilación Técnica Completa en Español

Esta compilación reúne en un solo archivo PDF el material de servicio, reparación y cableado del Toyota Corolla 2007, cubriendo desde el sistema de sujeción suplementario (SRS) hasta el motor 1ZZ-FE, la transmisión automática A245E, los frenos con ABS y VSC, el sistema de aire acondicionado, la iluminación, los sistemas de seguridad y todos los conjuntos mecánicos y eléctricos del vehículo. Está redactada íntegramente en español y organizada por sistemas, con procedimientos de desmontaje, inspección, reparación, montaje y ajuste, además de valores de par, capacidades, tolerancias y esquemas de conexión.

Detalles del Archivo

• Tipo de manual: Compilación de reparación, servicio y cableado eléctrico
• Marca: Toyota
• Modelo: Corolla 2007
• Motor cubierto: 1ZZ-FE (1.8L, 4 cilindros, SFI)
• Idioma: Español
• Cantidad de páginas: 2161
• Formato: PDF

Capítulos Cubiertos

• Restricciones – Corolla (Sistema de airbag)
• Accesorios y equipos – Audio / Visual
• Transmisión automática A245E
• Línea de conducción / Ejes
• Control de freno (ABS, EBD, BA, TRAC, VSC)
• Frenos
• Motor mecánico (1ZZ-FE)
• Control de emisiones (1ZZ-FE)
• Carga eléctrica (1ZZ-FE)
• Transmisión – Embrague
• Refrigeración del motor (1ZZ-FE)
• Escape del motor (1ZZ-FE)
• Combustible del motor (1ZZ-FE)
• Accesorios y equipos – Control de crucero
• Accesorios y equipos – Cerradura de puerta
• Accesorios y equipos – Iluminación
• Accesorios y equipos – Exteriores
• Accesorios y equipos – Parabrisas / WindowGlass
• Accesorios y equipos – Horn (Bocina)
• HVAC Aire Acondicionado
• Información general – Preparación

Sistema de Sujeción Suplementario (SRS / Airbags)

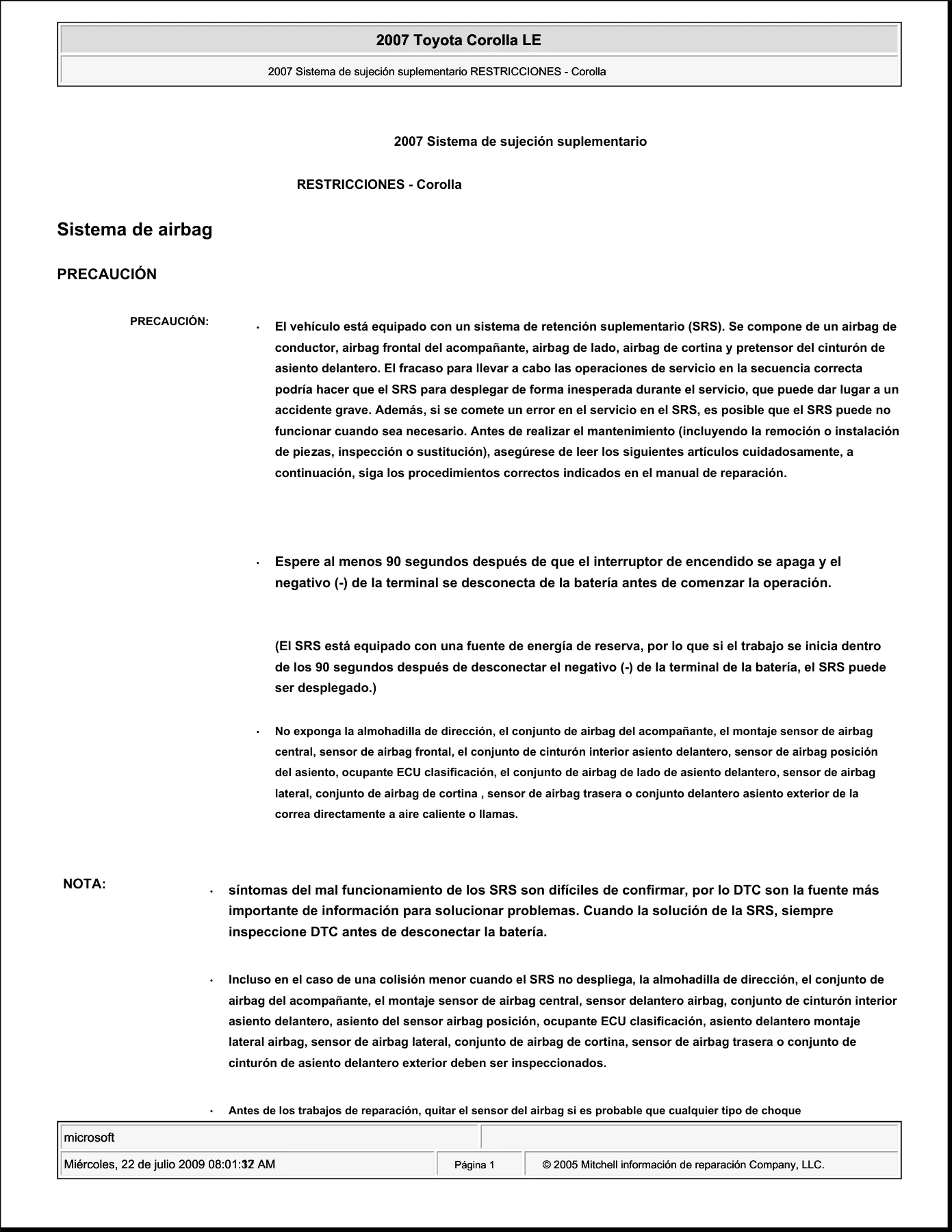

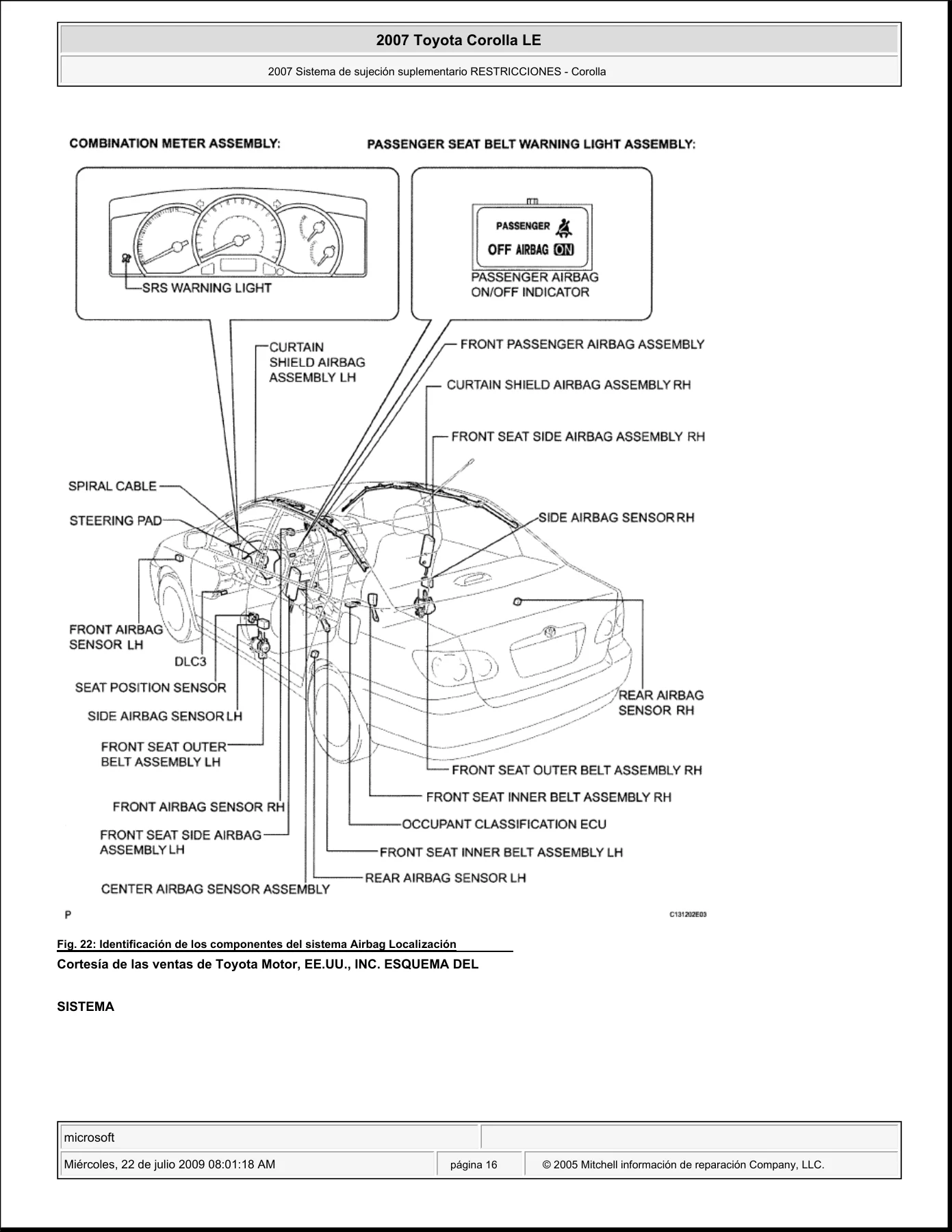

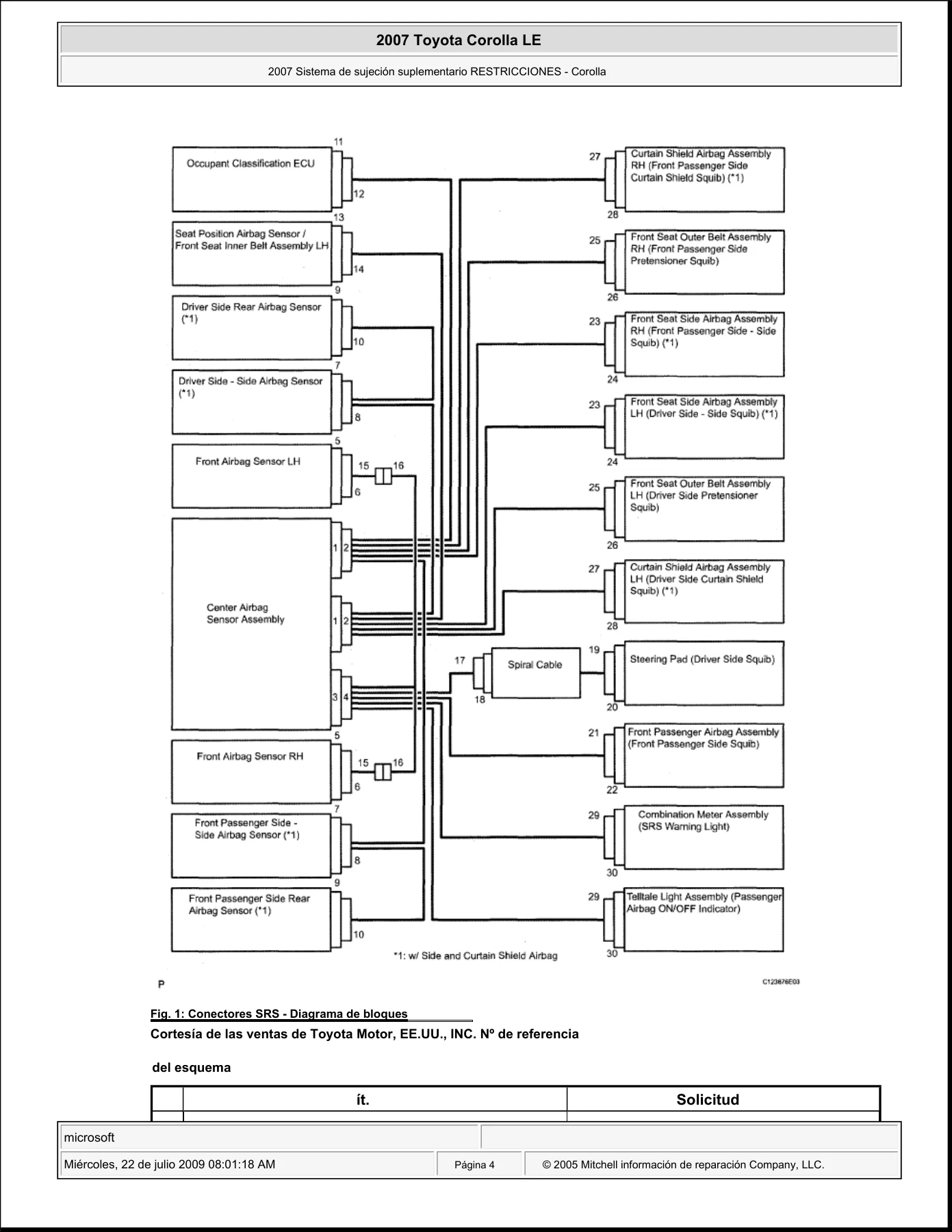

El manual abre con el capítulo de restricciones del sistema SRS, donde se detallan las precauciones obligatorias antes de intervenir cualquier componente: espera mínima de 90 segundos tras desconectar el terminal negativo de la batería, componentes que nunca deben exponerse a calor o llama, y la secuencia correcta de servicio para evitar despliegues accidentales. Se documentan las ubicaciones de los conectores SRS (amarillos y con mecanismos de doble bloqueo, prevención de activación, prevención de media conexión y bloqueo del conector), así como los procedimientos de desconexión y conexión del pad de dirección, cortina de airbag y pretensores.

Se incluyen los procedimientos de inspección para vehículos involucrados en accidentes, con o sin despliegue del airbag, los terminales de la ECU del sensor central, la lista de DTC y sus procedimientos de diagnóstico (B1000/31, B1610/13, B1615/14, B1620/21, B1625/22, B1630/23, B1635/24, B1650/32, B1653/35, B1655/37, B1660/43, B1800 a B1908), la función de la luz de aviso del SRS, el indicador ON/OFF del airbag del acompañante y el sistema de clasificación de ocupantes con su calibración de punto cero y comprobación de sensibilidad.

Motor 1ZZ-FE – Mecánica, Emisiones, Carga, Refrigeración, Escape y Combustible

El bloque del motor 1ZZ-FE se cubre en detalle: juego de válvulas, cadena de distribución con procedimientos de alineación de marcas y montaje del tensor, árbol de levas, culata con secuencia de apriete y aflojamiento, junta frontal y trasera del cigüeñal, y unidad de motor completa con todos los pares de apriete. Se incluye el sistema de control de emisiones (EVAP, PCV, TWC, HO2S, sensor A/F), el sistema de carga con generador y regulador, el sistema de refrigeración con bomba de agua, termostato, radiador y ventilador, el sistema de escape con el tubo delantero y el colector, y el sistema de combustible con inyector, bomba, tanque y regulador de presión.

Transmisión Automática A245E

El capítulo de la transmisión automática A245E describe el sistema ECT, el procedimiento de solución de problemas, la prueba en carretera, las pruebas del sistema mecánico, hidráulico y de cambio manual, la inicialización de la memoria y el modelo de monitor de conducción. Se incluye la tabla de síntomas, los terminales del ECM, el sistema de diagnóstico, la tabla de DTC (P0705, P0724, P0741, P0751, P0756, P0850, P0973, P0974, P0976, P0977, P2716, P2769, P2770), la tabla de prueba de fallos, la lista de datos y prueba activa.

Frenos – ABS, EBD, BA, TRAC y VSC

El sistema de control de freno cubre ABS, distribución electrónica de fuerza de frenado (EBD), asistencia de frenado (BA), control de tracción (TRAC) y control de estabilidad del vehículo (VSC). Se documentan los procedimientos de modo de prueba, los terminales de la ECU, los DTC (C0200 a C1278, incluyendo los específicos del modo de prueba), la tabla de prueba de fallos, la lista de datos y prueba activa, y la calibración del punto cero del sensor de velocidad de guiñada y del sensor de aceleración. También se cubre el sistema de frenos convencional, el pedal de freno, el cilindro maestro, el servofreno, el freno delantero, el freno de tambor trasero (TMC y TMMC), la válvula dosificadora y el sistema de freno de estacionamiento.

Línea de Conducción / Ejes

Se detallan los procedimientos de extracción, instalación, desmontaje, inspección y reensamblaje del eje delantero, el eje trasero, el cubo del eje delantero, el cubo del eje trasero y el eje de transmisión (drive shaft), incluyendo el amortiguador dinámico, las juntas homocinéticas, los guardapolvos y los valores de par.

Transmisión – Embrague

Se cubre el sistema de embrague con la tabla de síntomas, el pedal de embrague, el cilindro maestro, el cilindro de desembrague, la unidad de embrague con disco, cubierta y cojinete de desembrague, y el interruptor de arranque del embrague.

Accesorios y Equipos

El bloque de accesorios incluye el sistema de control de crucero con su prueba en carretera y tabla de síntomas, la cerradura de puerta eléctrica y el sistema inalámbrico con sus procedimientos de registro de código de reconocimiento, la iluminación (faros, luces antiniebla, luces traseras, luz de matrícula, luz de freno central, luces de cortesía, señal de vuelta), los exteriores (parachoques delantero y trasero, molduras, alerón trasero, guardabarros), el sistema de parabrisas y ventanas con los procedimientos de instalación de vidrio, el sistema desempañador, la bocina, el aire acondicionado con sus procedimientos de recuperación, carga y comprobación de presión, y la información general de preparación con la lista de herramientas SST.

Audio / Visual

El capítulo de audio y sistema visual describe el reproductor de CD, el mantenimiento, el esquema AVC-LAN, el sistema de comunicación, la función de diagnóstico, la identificación de fuente de ruido, la tabla de síntomas, los terminales de la ECU, el procedimiento de DTC y la lista de datos.

¿Qué Puede Hacer con Este Manual?

Este manual de reparación y cableado del Toyota Corolla 2007 está pensado para quien necesita diagnosticar, mantener o reparar el vehículo con procedimientos respaldados por valores y secuencias reales. Permite localizar la causa de un DTC en el sistema ABS o VSC, ajustar el juego de válvulas del motor 1ZZ-FE, verificar la presión de línea de la transmisión A245E, desmontar y montar el eje de transmisión, instalar correctamente un airbag o una cortina sin riesgos, calibrar el sensor de guiñada y el sensor de aceleración, y comprobar el sistema de combustible con el procedimiento de descarga de presión.

Cada sistema incluye los pares de apriete correctos, las tolerancias y los valores estándar de inspección, así como los diagramas de cableado y los esquemas de conectores que hacen posible rastrear el circuito exacto. Esto reduce el riesgo de dañar componentes, evita reemplazos innecesarios y permite que la reparación se haga una vez y bien hecha.

La entrega es inmediata: tras el pago se descarga un archivo PDF que puede consultarse en cualquier dispositivo (ordenador, tablet o teléfono) y, si se necesita en el taller, imprimirse las páginas que se estén utilizando. No hay envío físico ni espera.
