Manual de Reparación y Mantenimiento Detroit Diesel Serie 60 EPA’04 DDEC VI 2014 – Español

Description

Manual de Reparación y Mantenimiento del Motor Detroit Diesel Serie 60 EPA’04 DDEC VI

Este Manual de Reparación y Mantenimiento Detroit Diesel Serie 60 EPA’04 DDEC VI 2014 – Español es una guía técnica completa para el diagnóstico, reparación y mantenimiento de los motores Serie 60 equipados con el sistema de control electrónico DDEC VI. Publicado por Daimler Vehículos Comerciales México en diciembre de 2014, este documento de capacitación reúne los procedimientos, especificaciones y datos técnicos necesarios para realizar trabajos precisos en estos motores diésel de servicio pesado.

El motor Detroit Diesel Serie 60 EPA’04 es un diésel de cuatro tiempos de alta velocidad, con bloque de hierro fundido en línea y culata de hierro fundido que aloja el árbol de levas. El árbol de levas acciona las válvulas (dos de admisión y dos de escape por cilindro) y opera los inyectores de combustible. El tren de engranajes está alineado verticalmente en el extremo delantero del motor. Cada motor está equipado con dos filtros de aceite de flujo completo, un enfriador de aceite, uno o dos filtros de combustible, un turbocompresor y el sistema de control electrónico DDEC VI.

Detalles del Archivo

• Tipo de manual: Manual de reparación y mantenimiento (capacitación técnica)
• Marca: Detroit Diesel
• Modelo: Serie 60 EPA’04 / DDEC VI
• Idioma: Español
• Páginas: 124
• Formato: PDF
• Editor: Daimler Vehículos Comerciales México S. de R.L. de C.V.
• Fecha de publicación: Diciembre 2014
• Cobertura: EPA ’04 versión Latinoamérica y ’07 USA

Contenido del Manual

• Objetivos del curso

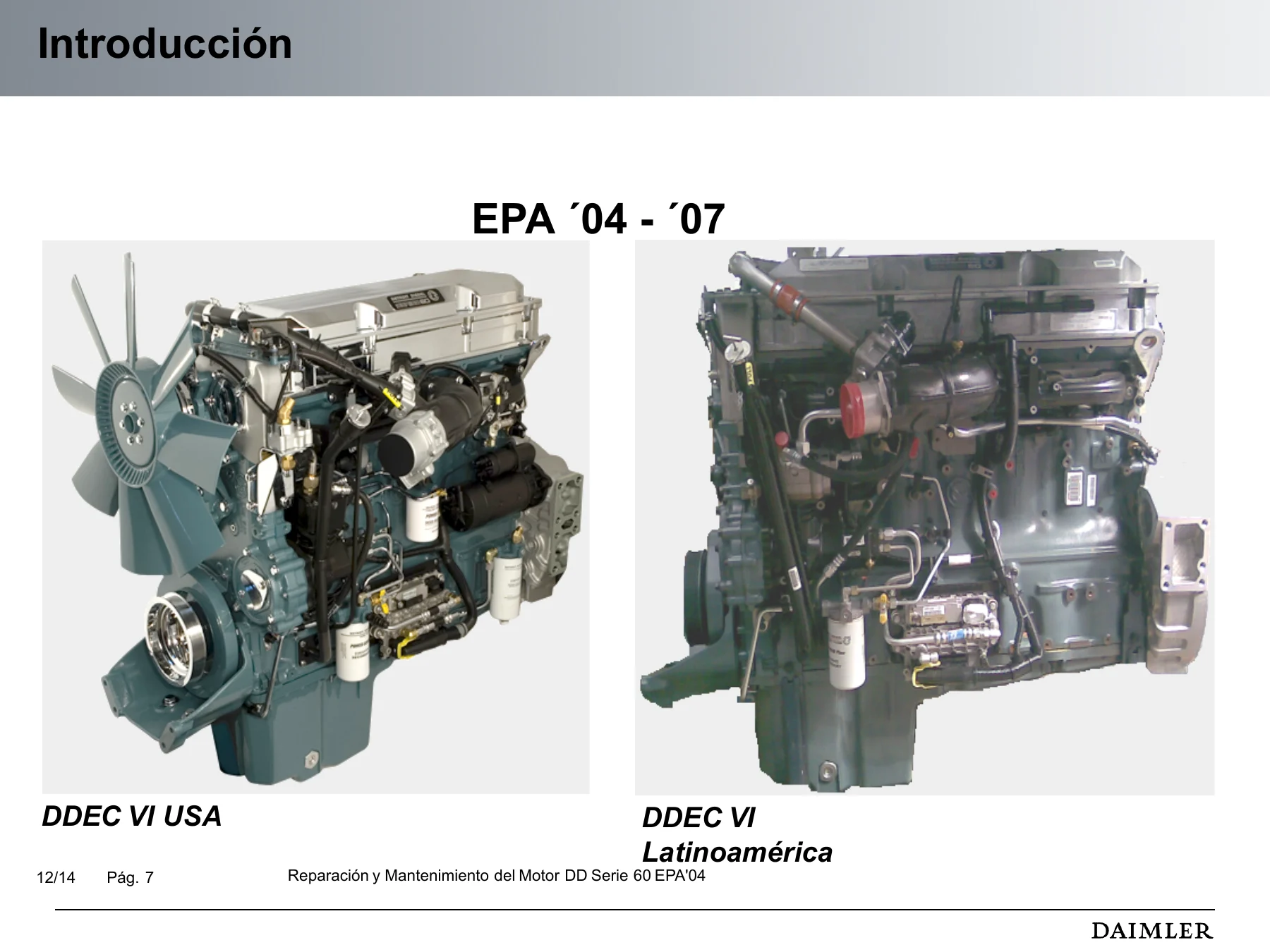

• Introducción al motor DD Serie 60 DDEC VI
• Principios básicos de funcionamiento diésel
• Identificación: número de serie y número de modelo
• Datos técnicos: sistema de combustible, lubricación, enfriamiento y aire
• Recomendaciones de operación

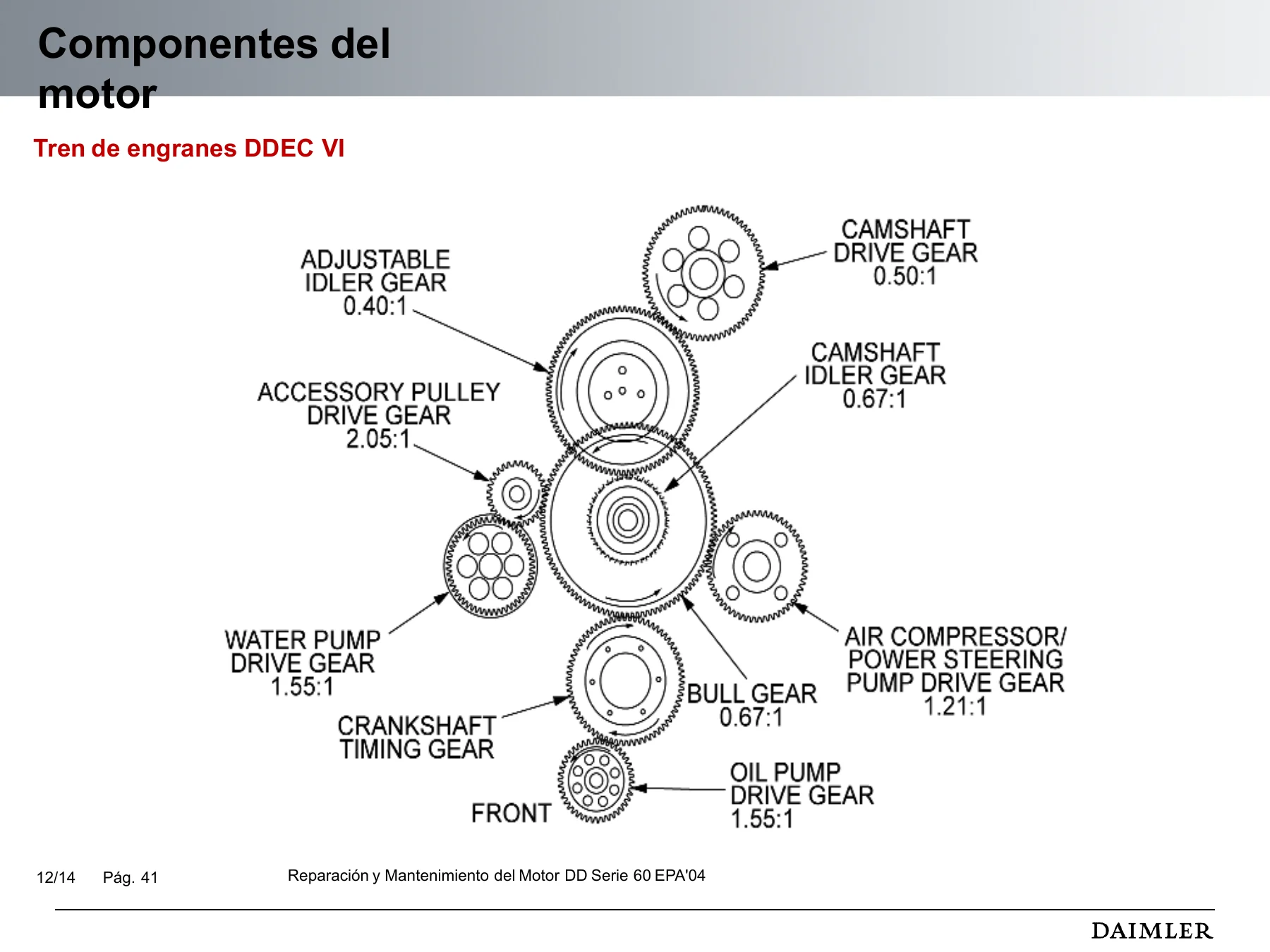

• Componentes del motor: bloque, camisas, pistones, bielas, cigüeñal, culata, tren de engranes
• Sistema de Combustible: inyectores E-3, bomba, filtros, bloque dosificador
• Sistema de Admisión: turbocargador de geometría variable, enfriador de aire de carga
• Sistema de Lubricación: bomba, enfriador, filtros, respiradero
• Sistema de Enfriamiento: bomba de agua, termostatos, enfriador EGR
• Sistema EGR & ATD: recirculación de gases de escape, filtro de partículas diésel, catalizador de oxidación
• DDEC VI: MCM, CPC, sensores, actuadores, códigos de diagnóstico
• Mantenimiento: afinación, ajuste de válvulas, intervalos de cambio
• Ensamble y comprobaciones: bloque, camisas, cigüeñal, pistón y biela, culata, árbol de levas, sincronización
• Tabla de Torques

Especificaciones Técnicas Destacadas

El manual incluye valores detallados para el motor Serie 60 EPA’04, entre ellos:

• Desplazamiento: 14.0 L
• Cilindros: 6
• Relación de compresión: 17:1
• Diámetro del cilindro: 5.24″ (133 mm)
• Carrera: 6.61″ (168 mm)
• Potencia: 425 – 515 HP
• Par torsional: 1450 – 1650 lb/pie
• Presión de combustible: 80-94 psi (550–650 kPa)
• Presión máxima inyectores E-3: 31,000 psi (214,000 kPa)
• Presión de aceite a 1800 rpm: 29-51 psi (200-350 kPa)
• Capacidad de cárter: 30 Lts (nivel alto) / 36 Lts (total con filtros)
• Capacidad de refrigerante: 24 Lts
• Ajuste de válvulas: Admisión 0.20 mm / Escape 0.50 mm
• Intervalo de ajuste de válvulas: 96,000 km (62,000 millas)

Sistemas y Procedimientos Cubiertos

El Manual de Reparación y Mantenimiento Detroit Diesel Serie 60 EPA’04 DDEC VI 2014 – Español dedica capítulos completos a cada sistema del motor. El sistema de combustible describe los inyectores E-3, la bomba de combustible, los filtros primario y secundario, el bloque dosificador, la válvula dosificadora de combustible y el regulador de presión. El sistema de admisión cubre el turbocargador de geometría variable, el enfriador de aire de carga y el múltiple de admisión.

El sistema de lubricación detalla la bomba de aceite, el enfriador, los filtros de flujo completo, el respiradero del cárter y las válvulas de alivio y reguladora. El sistema de enfriamiento incluye la bomba de agua, los termostatos, el enfriador de aceite y el enfriador EGR. El sistema EGR & ATD explica el funcionamiento de la recirculación de gases de escape, el catalizador de oxidación diésel (DOC) y el filtro de partículas diésel (DPF), con el proceso de regeneración y las luces indicadoras en el tablero.

La sección DDEC VI cubre el Módulo de Control del Motor (MCM), el Controlador Común de Tren Motriz (CPC), la localización de sensores, los códigos de diagnóstico, las luces del tablero (Check Engine, Stop Engine, DPF) y los protocolos de comunicación SAE J1939 y SAE J1587. También se incluyen procedimientos de mantenimiento como la afinación, el ajuste de válvulas y los intervalos de cambio de filtros y refrigerante.

IMAGES PREVIEW

Ensamble y Comprobaciones

El manual contiene procedimientos detallados para la verificación y el ensamble del bloque de cilindros, la comprobación de camisas, el cigüeñal, el pistón y la biela, la culata, el árbol de levas y la sincronización del motor. Se incluyen valores de planeidad, diámetros aceptables, excentricidad radial, juego axial, protuberancia de camisas y juego entre engranajes. La tabla de torques final proporciona los valores de apriete para los componentes principales del motor, incluyendo inyectores, bomba de agua, múltiples, poleas, compresor de aire, enfriador EGR y tapa de balancines.

¿Para Quién es Este Manual?

Este manual está dirigido a técnicos, mecánicos de servicio pesado, estudiantes de capacitación automotriz y personal de mantenimiento que trabajan con motores Detroit Diesel Serie 60 EPA’04 con DDEC VI. Es una herramienta práctica para realizar reparaciones y mantenimiento siguiendo los procedimientos y especificaciones del fabricante. También resulta útil para operadores que desean comprender el funcionamiento de los sistemas del motor y la interpretación de las luces de diagnóstico y códigos de falla.

Compra con Confianza

Al adquirir el Manual de Reparación y Mantenimiento Detroit Diesel Serie 60 EPA’04 DDEC VI 2014 – Español, recibirá un archivo PDF de 124 páginas con el contenido completo del documento original. Este manual le permitirá:

• Realizar trabajos de reparación y mantenimiento en el motor Serie 60 EPA’04 con DDEC VI
• Identificar correctamente los componentes del motor y sus sistemas
• Interpretar las luces del tablero y los códigos de diagnóstico DDEC VI
• Aplicar los valores de torque, ajustes y tolerancias correctas
• Seguir procedimientos de ensamble y comprobación paso a paso
• Comprender el funcionamiento del sistema EGR y del dispositivo de post-tratamiento ATD

La entrega es inmediata tras la confirmación del pago. El archivo PDF se puede visualizar en cualquier dispositivo (computadora, tableta o teléfono inteligente) e imprimir si se desea tener una copia física en el taller. No requiere envío ni espera.
