Manual de Servicio New Holland T7.140 a T7.205 Tractor 2014 – PDF

Description

Manual de Servicio New Holland T7.140 a T7.205 Tractor 2014

Este Manual de Servicio New Holland T7.140 a T7.205 Tractor es la referencia técnica que el fabricante publicó en abril de 2014 bajo el número de pieza 47404876 para el mantenimiento, diagnóstico y reparación de los tractores de la serie T7. Abarca en profundidad los modelos T7.140, T7.150, T7.165, T7.175, T7.180, T7.190, T7.195 y T7.205 en sus variantes con cabina y sin cabina, con transmisiones 15×12 y 18×6. El documento está completamente en español, tiene 1507 páginas y organiza la información por sistemas y funciones de la máquina, con procedimientos paso a paso, especificaciones, pares de apriete, diagramas hidráulicos, esquemas eléctricos y vistas de sección.

Detalles del archivo

• Tipo de documento: Manual de Servicio (taller y reparación)
• Fabricante / marca: New Holland Agriculture
• Modelos cubiertos: T7.140, T7.150, T7.165, T7.175, T7.180, T7.190, T7.195, T7.205 (con y sin cabina)
• Número de pieza: 47404876
• Fecha de publicación: Abril de 2014
• Idioma: Español
• Número de páginas: 1507
• Formato: PDF

Modelos y motores cubiertos

El manual aplica a los tractores T7.140 (con/sin cabina, 15×12), T7.150 (con/sin cabina, 15×12), T7.165 (con/sin cabina, 15×12), T7.175 (con cabina, 18×6), T7.180 (con/sin cabina, 15×12), T7.190 (con cabina, 18×6), T7.195 (con cabina, 18×6) y T7.205 (con cabina, 18×6), todos ellos para el mercado de Latinoamérica. Los motores asociados que se documentan son los F4CE0654E, F4CE0654F, F4CE0654G, F4DFA613A, F4CE0654H, F4DFA613B, F4DFA613C y F4DFA613D, con la correspondiente tabla de producto/motor relacionado que se incluye en las primeras páginas del manual.

Capítulos y sistemas cubiertos

El contenido del Manual de Servicio New Holland T7.140 a T7.205 Tractor 2014 sigue la estructura por apartados y capítulos empleada por el fabricante. Los grandes bloques tratados son:

• Motor (10): depósitos de combustible, sistema de inyección de combustible (bomba Delphi DP 150), sistema de refrigeración del motor, culata, bloque y componentes.
• Embrague (18): control de liberación hidráulica, embrague y componentes, extracción, instalación, ajuste de recorrido y purga.
• Transmisión (21): transmisión mecánica, transmisión Semi-Powershift, controles externos e internos, componentes internos, procedimientos de desmontaje, montaje, extracción, instalación y ajustes.
• Sistema de eje delantero (25): eje delantero con tracción (4WD), conjunto de engranajes cónicos y diferencial, cubo de la transmisión final, pivotes de la dirección y ejes, calibración del sensor de ángulo de dirección.
• Sistema de eje trasero (27): eje trasero con tracción, engranajes cónicos y diferencial, planetario y transmisiones finales, bloqueo del diferencial.
• Sistemas hidráulicos (35): instalación hidráulica completa, simbología, esquema hidráulico, válvulas de control remoto, válvula de control del enganche de tres puntos, cilindro del enganche y ajuste hidráulico.
• Enganches, barras de tracción y acoplamientos (37): enganche de tres puntos trasero, extracción, desmontaje, montaje, ajustes de control de posición, control de tracción de constante de ondulación y Lift-O-Matic.
• Dirección (41): bomba de dirección, prueba de flujo, cilindros de dirección y ajuste del tope de la dirección.
• Ruedas (44): ruedas delanteras y traseras, pares de apriete y procedimientos de extracción.
• Control de climatización de la cabina (50): calefacción, ventilación y aire acondicionado con especificaciones, descripción estática y dinámica, carga, descarga, evacuación y prueba de fugas.
• Sistemas eléctricos (55): mazos de cables y conectores, esquemas eléctricos, módulos electrónicos, sistema de control electrónico del enganche trasero de tres puntos y códigos de avería DTC.
• Plataforma, cabina, carrocería y rótulos (90): cabina, suspensión de cabina, cubierta del motor, paneles y protecciones.

Qué ofrece este manual al técnico

Este Manual de Servicio New Holland T7.140 a T7.205 Tractor 2014 no es una guía genérica de mantenimiento: es la documentación técnica con la que el concesionario aborda cada operación sobre el tractor. El manual combina cuatro tipos de información en cada sistema: datos técnicos y especificaciones, datos de funcionamiento, datos de diagnóstico (códigos de avería y solución de problemas eléctricos e hidráulicos) y datos de mantenimiento (desinstalación, desmontaje, montaje e instalación). Esa estructura permite localizar rápidamente el valor correcto de par, la holgura admisible, la presión de prueba o el procedimiento exacto para extraer y volver a montar un componente.

Los apartados de transmisión, eje delantero y eje trasero incluyen cálculos de ajuste de cojinetes, selección de suplementos y comprobación de precargas, con ejemplos numéricos y fórmulas paso a paso. Los apartados hidráulicos describen con detalle el funcionamiento de las válvulas de control remoto de centro cerrado, la respuesta del sensor de carga y el comportamiento del elevador hidráulico en las fases de punto muerto, elevación y descenso. Los apartados eléctricos incorporan esquemas por hojas, diagramas de componentes, tablas de conectores con número de patilla, color de cable y referencia del circuito, además de los códigos de avería DTC y los códigos U de calibración.

Sistemas y componentes documentados

Entre los sistemas que se desarrollan con mayor detalle figuran el motor y su sistema de inyección, la transmisión mecánica y la Semi-Powershift con sus procedimientos de calibración, el eje delantero con tracción y su sistema de bloqueo del diferencial, el eje trasero con transmisiones finales planetarias, el sistema hidráulico con detección de carga central cerrada (CCLS), las válvulas de control remoto mecánicas y electrohidráulicas, el elevador hidráulico controlado electrónicamente (EDC), la dirección hidrostática, el aire acondicionado con R134a y el sistema eléctrico con la red CAN, los módulos de control (CCU/RB, ADIC, teclado JA, controlador de dirección KA) y el sistema de diagnóstico mediante menús HH. También se documentan las herramientas especiales necesarias en cada procedimiento, con su referencia numérica, y las tablas de pares de apriete para la tornillería métrica y del sistema imperial.

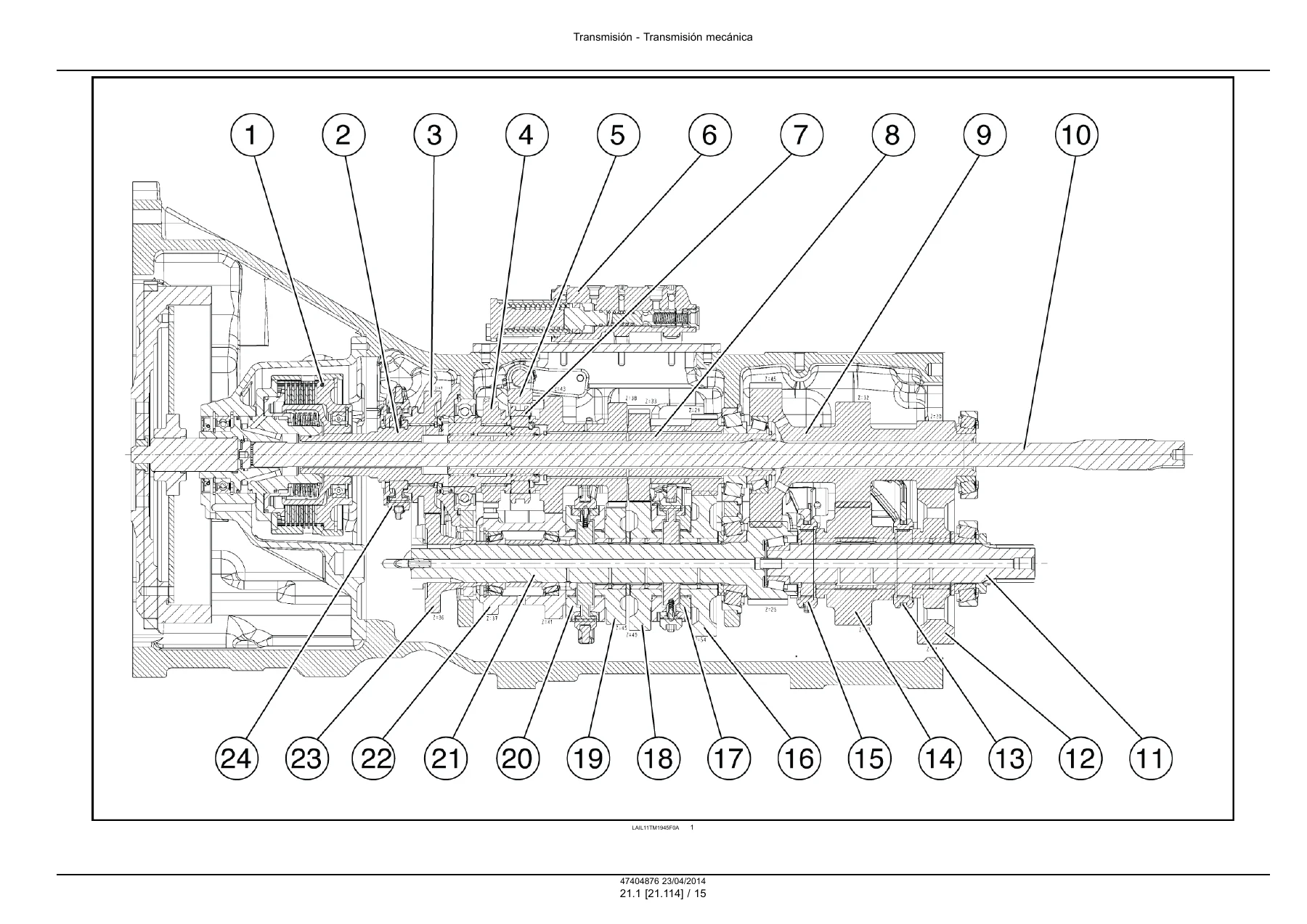

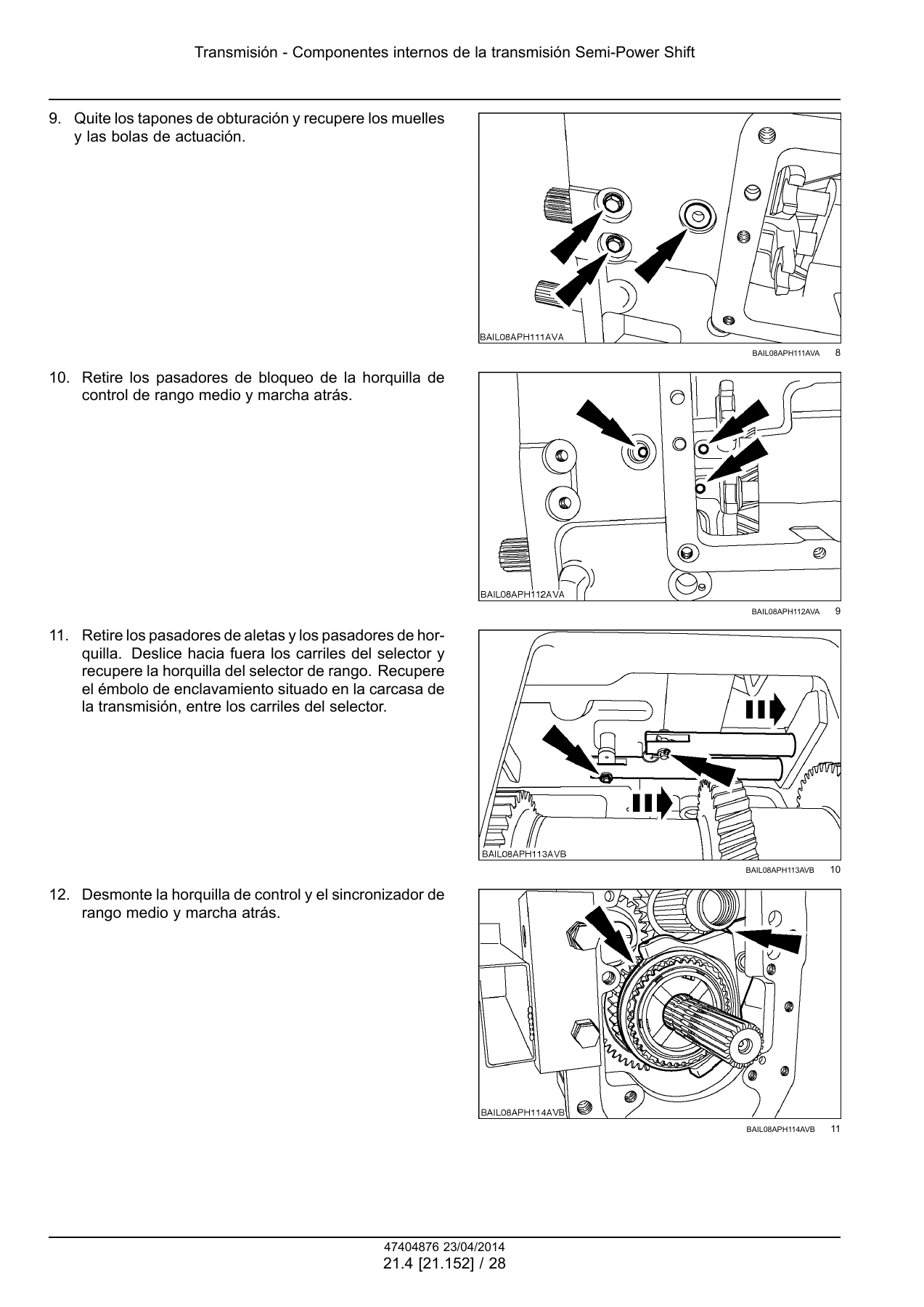

IMAGES PREVIEW

Por qué este manual es indispensable

Trabajar sobre un tractor T7 sin las especificaciones correctas implica riesgo de dañar componentes costosos: un par de apriete mal aplicado en la tuerca del piñón cónico, una holgura de cojinete fuera de rango o una calibración de embrague incorrecta pueden traducirse en fallos prematuros difíciles de diagnosticar. Este Manual de Servicio New Holland T7.140 a T7.205 Tractor 2014 aporta los valores y procedimientos exactos que el fabricante especifica para estos modelos, lo que permite diagnosticar con criterio, reparar una sola vez y dejar la máquina dentro de las tolerancias de fábrica. Los capítulos de diagnóstico, con sus tablas de códigos de avería, códigos U de calibración y pruebas de presión, son especialmente útiles para no sustituir componentes por sospecha y para llegar a la causa real del problema.

Entrega inmediata en PDF
