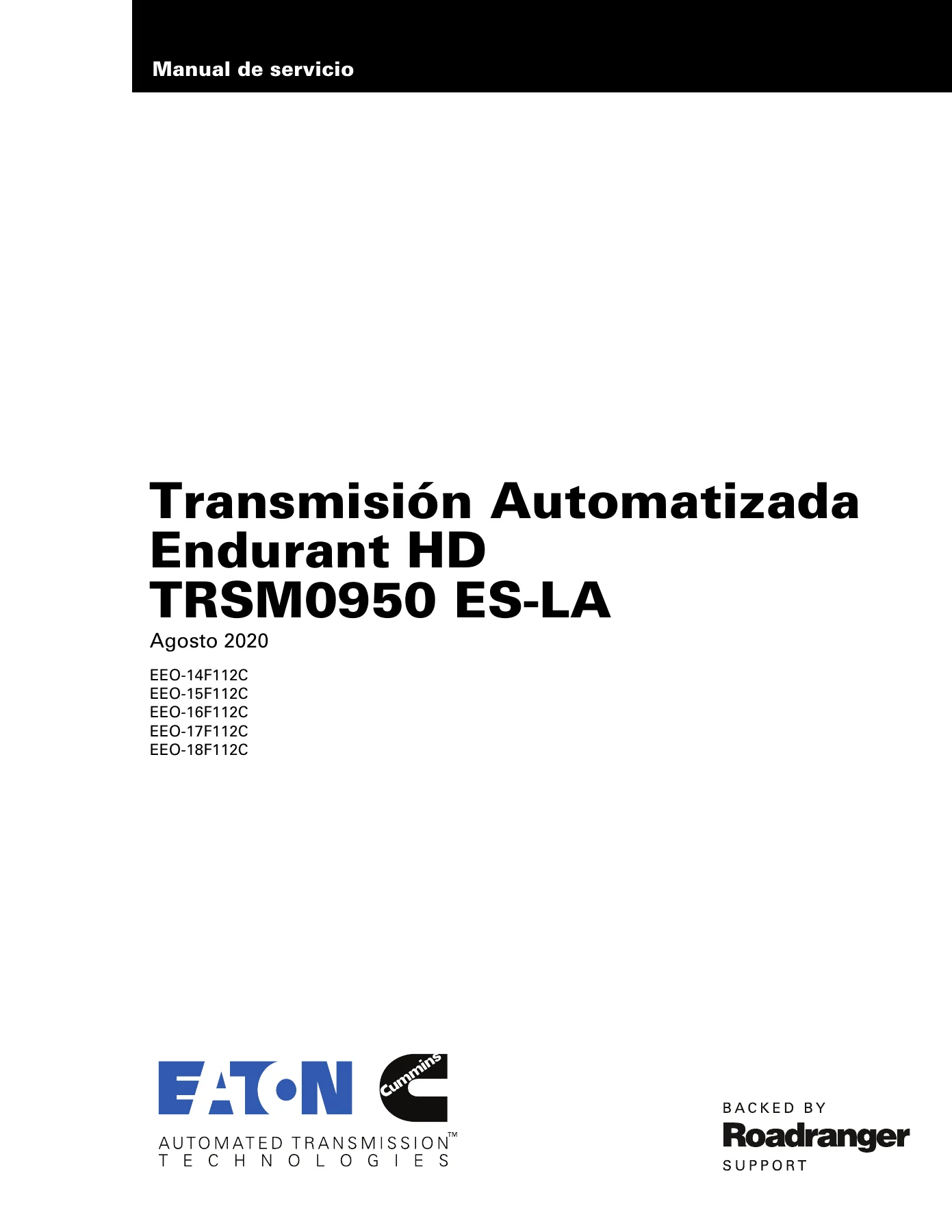

Manual de Servicio Transmisión Automatizada Eaton Cummins Endurant HD TRSM0950 – 2020

Description

Este Manual de Servicio de la Transmisión Automatizada Eaton Cummins Endurant HD (documento TRSM0950, edición agosto 2020) proporciona procedimientos completos de servicio, desmontaje, ensamblaje, diagnóstico y reparación para las transmisiones Endurant HD con números de modelo EEO-14F112C, EEO-15F112C, EEO-16F112C, EEO-17F112C y EEO-18F112C. Con 558 páginas en español, es una referencia técnica integral para técnicos de servicio, talleres de transmisiones y personal de mantenimiento de flotas que trabajan con estas unidades automatizadas.

Detalles del Archivo

• Tipo de manual: Manual de Servicio
• Marca: Eaton Cummins Automated Transmission Technologies
• Modelo: Endurant HD
• Números de modelo cubiertos: EEO-14F112C, EEO-15F112C, EEO-16F112C, EEO-17F112C, EEO-18F112C
• Idioma: Español (ES-LA)
• Número de documento: TRSM0950
• Fecha de publicación: Agosto 2020
• Formato: PDF
• Total de páginas: 558

Contenido del Manual

• Información general: Advertencias y precauciones, cómo usar este manual, información de la placa de datos y nomenclatura de modelos, índice de partes y kits de servicio
• Procedimientos de servicio: Drenado y llenado de aceite, Actuador Lineal del Embrague (LCA), módulo de control de transmisión (TCM), módulo de transmisión mecatrónico (MTM), servicio de la transmisión, servicio del embrague, sensor de presión de fluidos (FPS), sensor de velocidad de salida, horquilla de liberación y collarín del embrague, cubierta de la contraflecha superior, cubierta de la flecha de entrada, cubierta de la contraflecha inferior y freno de inercia, yugo de salida, cubierta del balero trasero, soporte del arnés, carcasa trasera, cubierta de PTO de 4 tornillos, cubierta de PTO de 8 tornillos, ensamble de la bomba de aceite, carcasa principal, flecha principal y contraflecha
• Desmontaje/Ensamblaje: Ensamble del sello de salida, buje piloto de desgaste del balero de la flecha de entrada, cubierta de la flecha de entrada, flecha principal, flecha de entrada, carcasa principal, carcasa trasera, carcasa del embrague
• Piezas y kits de servicio: Kits de transmisión específicos del motor y OEM, kits de servicio de la carcasa del embrague, kits de servicio de la carcasa principal, kits de la carcasa trasera, lubricante de transmisión PS-386
• Anexo: Inspección del nivel de aceite, proceso de inspección de fugas de aceite, especificaciones de lubricación, herramientas especializadas Roadranger, precauciones durante inspecciones, especificaciones de torque, manipulación/inspección/limpieza de piezas, reciclaje de piezas y aceite, procedimiento del juego axial de la flecha principal, reemplazo del engrane impulsor primario, procedimiento del soporte del arnés, registro de cambios

Este manual de servicio de la transmisión Endurant HD cubre todos los sistemas principales de la unidad, desde el actuador lineal del embrague y el módulo de control de transmisión hasta la carcasa principal, los engranes, los baleros y el ensamble del sincronizador de rango. Los procedimientos están organizados por componente e incluyen diagramas de identificación de partes, secuencias de apriete con valores de torque, herramientas especiales requeridas y advertencias de seguridad para cada operación.

Cobertura Técnica y Sistemas

El manual de servicio Eaton Cummins Endurant HD TRSM0950 abarca la transmisión automatizada de 12 velocidades en sus variantes EEO-14F112C a EEO-18F112C. Los procedimientos de servicio incluyen el desensamble y ensamble completo de la carcasa del embrague, la carcasa principal y la carcasa trasera, así como la extracción e instalación de la flecha principal, la contraflecha superior e inferior, el engrane impulsor primario, el engrane de reversa, los collares deslizantes de los rieles C y D, y el ensamble del sincronizador de rango. Se documentan también los procedimientos para el módulo de transmisión mecatrónico (MTM), el módulo de control de transmisión (TCM), el actuador lineal del embrague (LCA), el sensor de presión de fluidos (FPS) y el sensor de velocidad de salida.

La sección de desmontaje/ensamblaje proporciona instrucciones paso a paso para componentes críticos como el buje de desgaste del balero piloto de la flecha de entrada, la cubierta de la flecha de entrada, la flecha principal completa con sus arandelas selectivas, la flecha de entrada con su balero y anillo de presión, y la carcasa del embrague con sus baleros de contraflecha. Cada procedimiento incluye las herramientas especiales Roadranger requeridas, los valores de torque aplicables y las precauciones de seguridad necesarias.

Especificaciones y Datos Técnicos

El anexo del manual contiene una tabla completa de especificaciones de torque que cubre desde los tornillos del módulo de control de transmisión (8.8-10.4 Nm) hasta el perno de sujeción del yugo de salida (617-690 Nm), pasando por los tornillos del MTM (44.5-51.5 Nm), los tornillos de la carcasa principal (44-51 Nm), los tornillos del embrague al volante (53.5-67.7 Nm) y el pivote de la horquilla de liberación (130-140 Nm). También se incluyen las especificaciones de lubricación con el lubricante aprobado PS-386, la capacidad de llenado de 7.5 a 8.5 litros según el ángulo de transmisión, y los procedimientos de inspección del nivel de aceite y detección de fugas.

Herramientas Especializadas

El manual documenta el uso de herramientas especializadas Roadranger, incluyendo la placa adaptadora para soporte de la transmisión (RR1067TR), el kit de herramientas de instalación del embrague (RR2000CL), el kit básico de reparación de servicio (RR2010TR), el kit de diagnóstico mecánico (RR2011TR), el kit de herramientas de reacondicionamiento (RR2012TR y RR2013TR), la prensa de la flecha de entrada (RR1085TR) y el instalador del sello de salida (RR1001TR). Estas herramientas son esenciales para realizar correctamente los procedimientos de desmontaje y ensamblaje de componentes internos de la transmisión.

¿Para Quién es Este Manual?

Este manual de servicio está dirigido a técnicos de transmisiones, talleres especializados en transmisiones automatizadas, personal de mantenimiento de flotas de camiones pesados y distribuidores autorizados que trabajan con la transmisión Endurant HD. También es una referencia valiosa para estudiantes de mecánica automotriz pesada y para ingenieros de servicio que necesitan comprender la arquitectura interna y los procedimientos de reparación de esta transmisión automatizada.

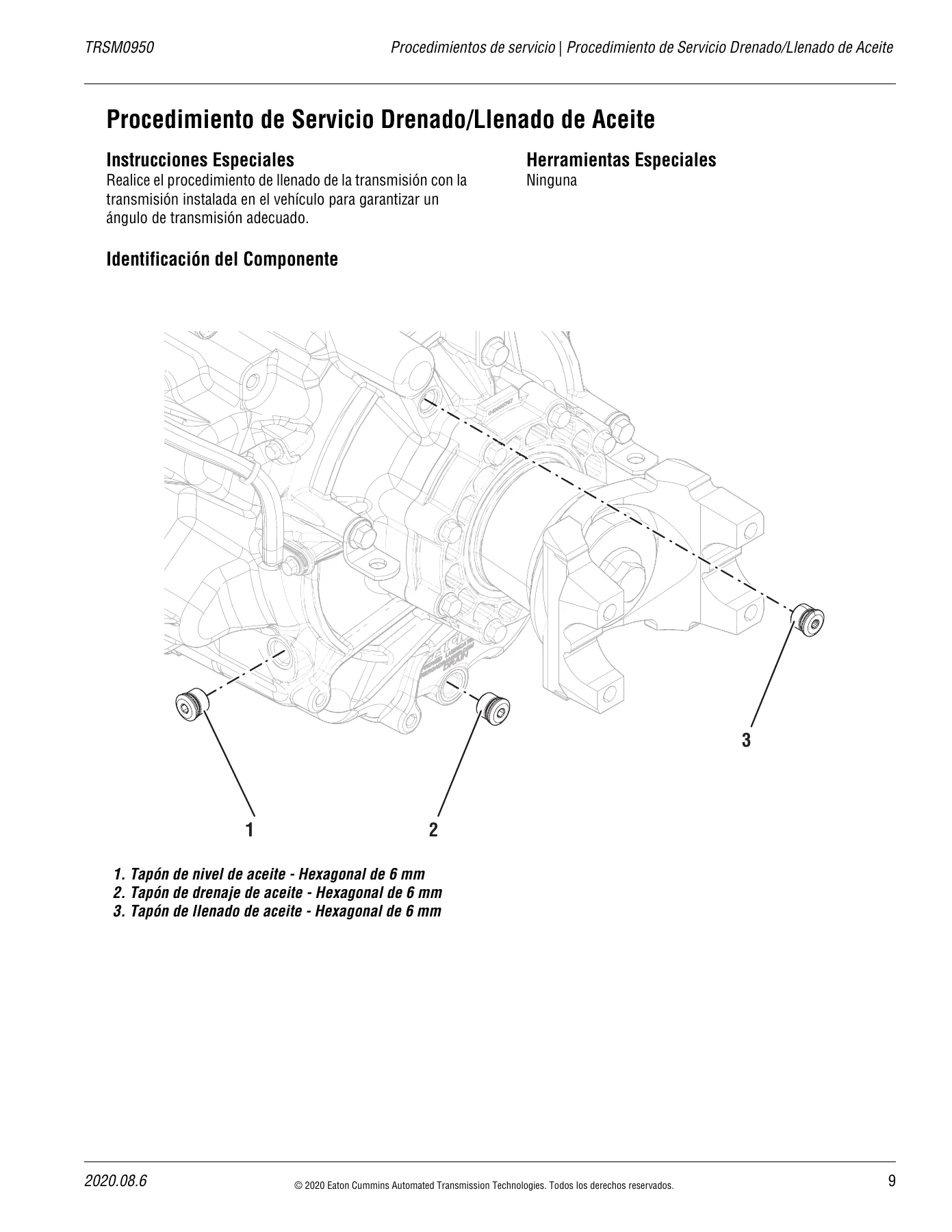

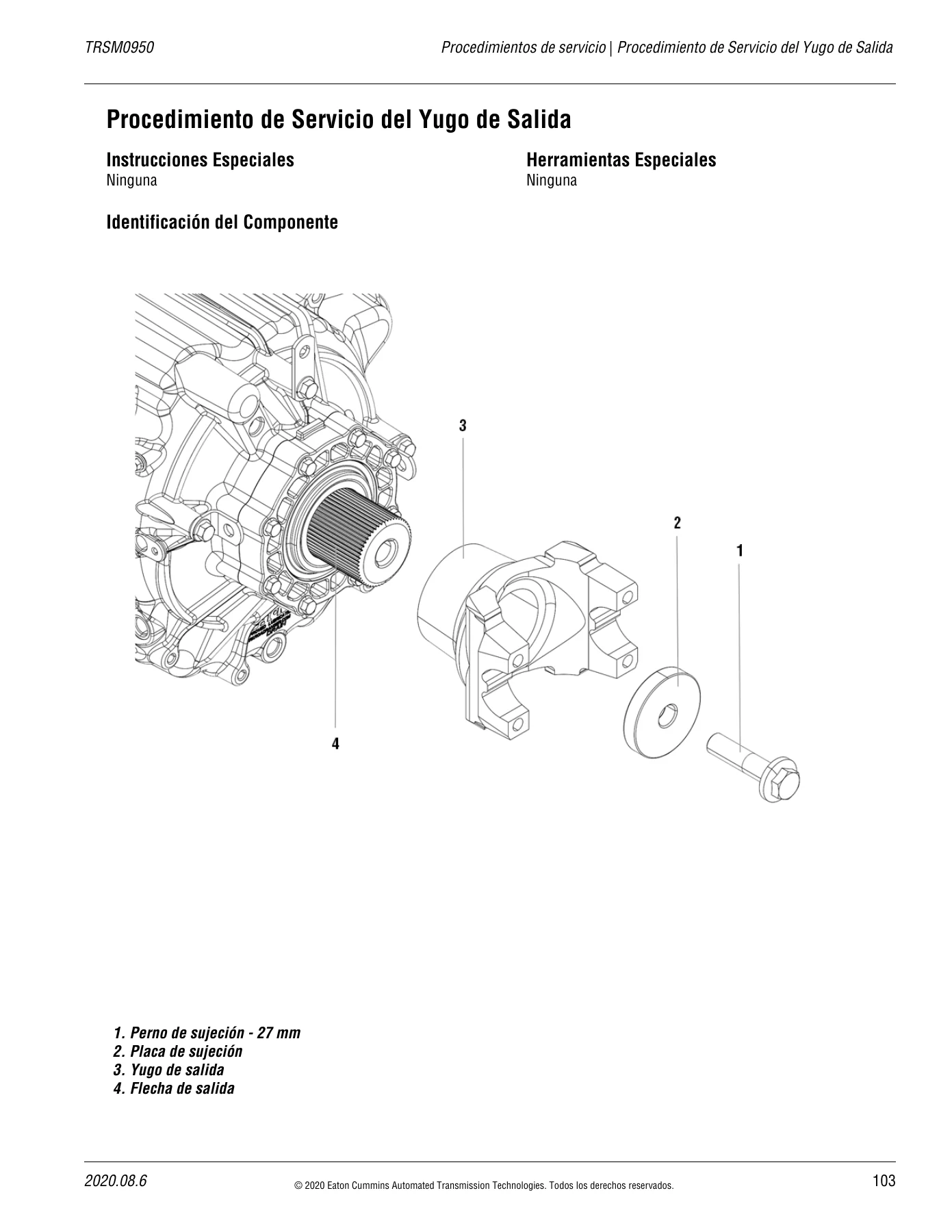

IMAGES PREVIEW

Por Qué Este Manual es Esencial

La transmisión Endurant HD es una unidad automatizada compleja que combina componentes mecánicos, electrónicos y neumáticos. Realizar reparaciones sin los procedimientos correctos, los valores de torque adecuados y las herramientas especiales puede provocar daños costosos en los componentes internos, fallas recurrentes y tiempos de inactividad prolongados. Este manual proporciona la información técnica necesaria para diagnosticar correctamente los problemas, desmontar y ensamblar los componentes siguiendo las secuencias establecidas, y verificar que la transmisión funcione dentro de las especificaciones del fabricante.

Obtenga Su Manual de Servicio Endurant HD Hoy

El Manual de Servicio Transmisión Automatizada Eaton Cummins Endurant HD TRSM0950 le permite realizar trabajos de reparación y mantenimiento con confianza, siguiendo los procedimientos y especificaciones que utiliza el fabricante. Con 558 páginas de información técnica detallada en español, este manual cubre desde el diagnóstico inicial hasta la reparación completa de la transmisión, incluyendo el desmontaje y ensamblaje de la carcasa del embrague, la carcasa principal y la carcasa trasera, así como el reemplazo de flechas, engranes, baleros y sincronizadores. La entrega es instantánea en formato PDF después del pago, sin costos de envío ni tiempos de espera. Puede acceder al manual desde cualquier dispositivo — computadora, tableta o teléfono inteligente — y imprimir las páginas que necesite para tenerlas a mano en el taller. No arriesgue reparaciones costosas por falta de información técnica: obtenga hoy mismo el manual de servicio oficial de la transmisión Endurant HD y realice su próximo trabajo con los procedimientos correctos.
