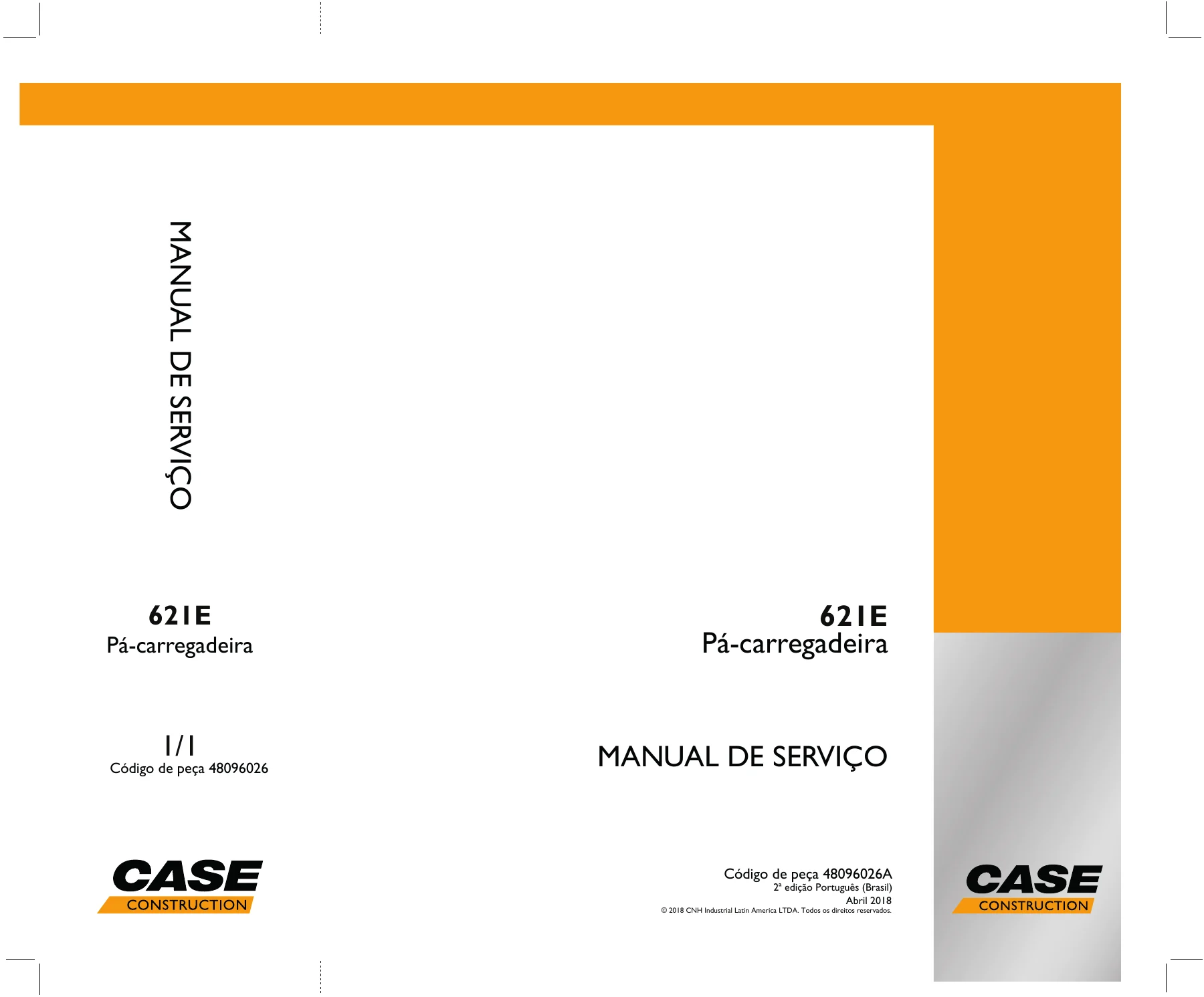

Manual de Serviço CASE 621E Pá-Carregadeira Tier 3 Z-BAR 48096026A PDF

Description

Manual de Serviço CASE 621E Pá-Carregadeira Tier 3 Z-BAR 48096026A PDF

O Manual de Serviço CASE 621E Pá-Carregadeira Tier 3 Z-BAR 48096026A PDF reúne informações técnicas para manutenção, diagnóstico e reparo da pá-carregadeira CASE 621E fabricada no Brasil. A publicação cobre a configuração com motor Tier 3 e braço Z-BAR, incluindo a versão destinada à aplicação de fertilizante. O conteúdo é organizado por sistemas da máquina e combina dados técnicos, funcionamento, diagnóstico e procedimentos de serviço, permitindo acompanhar desde verificações e ajustes até desmontagens, montagens e instalações de componentes.

O manual identifica o motor F4HE96849J101, Tier 3 / Stage III A, fabricado pela FPT. Também apresenta informações para a transmissão Powershift ZF, eixos dianteiro e traseiro, freios hidráulicos, circuitos hidráulicos, direção, sistema elétrico, climatização da cabine, caçamba, estrutura e componentes da plataforma e cabine. Ao longo das seções aparecem valores de torque, pressões, capacidades, dimensões, dados de funcionamento, ferramentas especiais, ilustrações de componentes e sequências de trabalho.

Detalhes do arquivo

• Tipo de manual: Manual de Serviço
• Marca e modelo: CASE CONSTRUCTION 621E Pá-carregadeira
• Configuração: motor Tier 3, braço Z-BAR; inclui versão para aplicação de fertilizante
• Idioma: Português (Brasil)
• Número de páginas: 1333
• Formato: PDF
• Código de peça / publicação: 48096026A
• Edição: 2ª edição
• Data: Abril de 2018

Informações técnicas e procedimentos de oficina

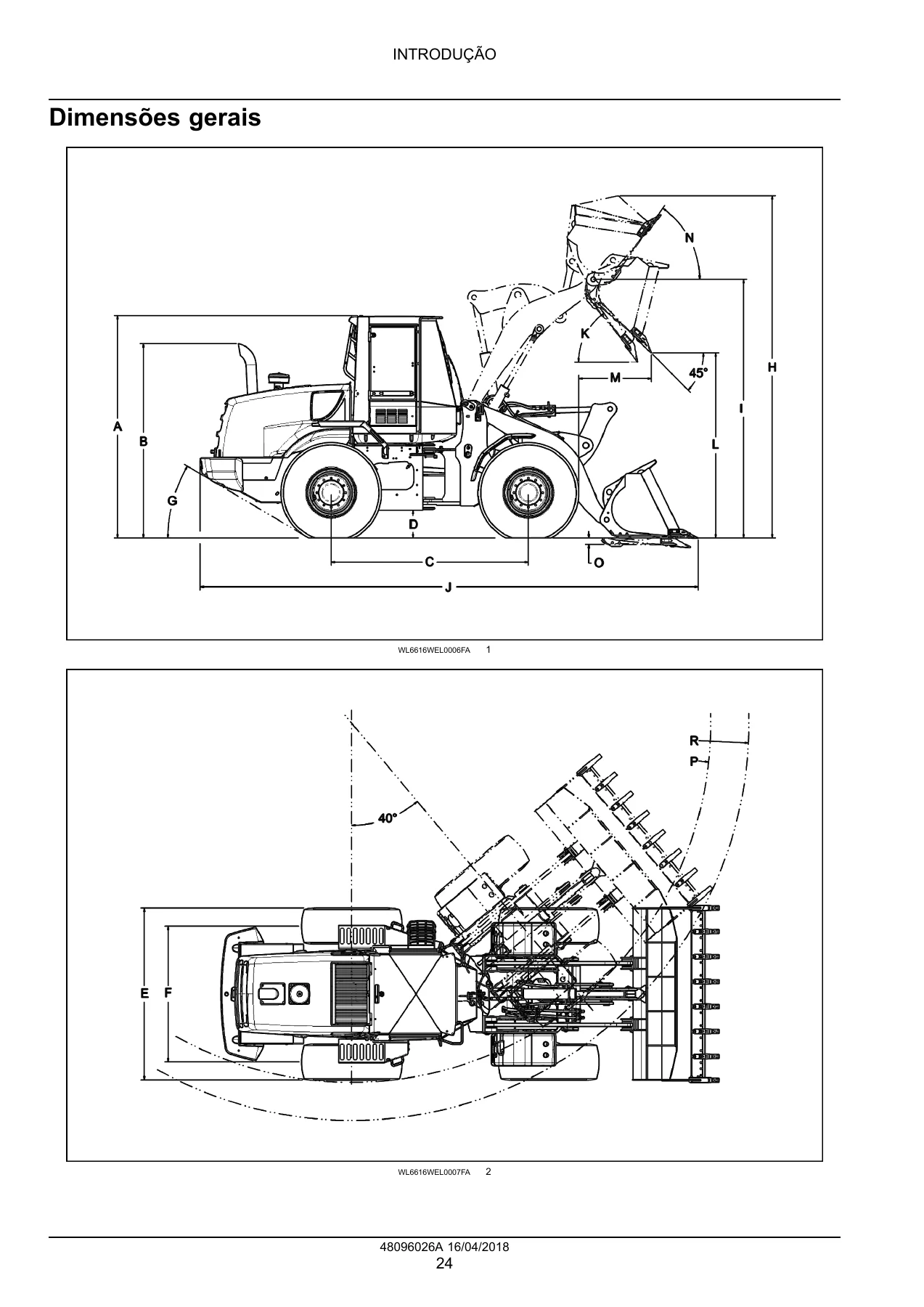

Antes das seções de reparo, a publicação apresenta regras de segurança, dados de torque para elementos de fixação métricos e em polegadas, torques para tubos e conexões hidráulicas, instruções básicas de oficina e montagem, especificações gerais, dimensões, pesos operacionais, fatores de conversão, lubrificação, filtros e fluidos. Também inclui identificação dos lados da máquina e localização das placas de identificação da máquina, motor, transmissão, eixos, cabine e caçamba.

As especificações gerais fornecem uma referência técnica detalhada da 621E. Entre os dados apresentados estão características do motor FPT de seis cilindros em linha, sistema de arrefecimento, sistema de combustível, sistema hidráulico, cilindros de levantamento, basculamento e direção, reservatórios, transmissão ZF 4WG160, conversor de torque ZF 06.013.08, eixos DANA SPICER CLARCK-HURTH, freios, pneus e sistema elétrico de 24 V. O manual também traz tabelas de dimensões da carregadeira Z-BAR para diferentes caçambas e dados de peso, capacidade de elevação, força de desagregação e cargas de tombamento conforme as configurações indicadas na publicação.

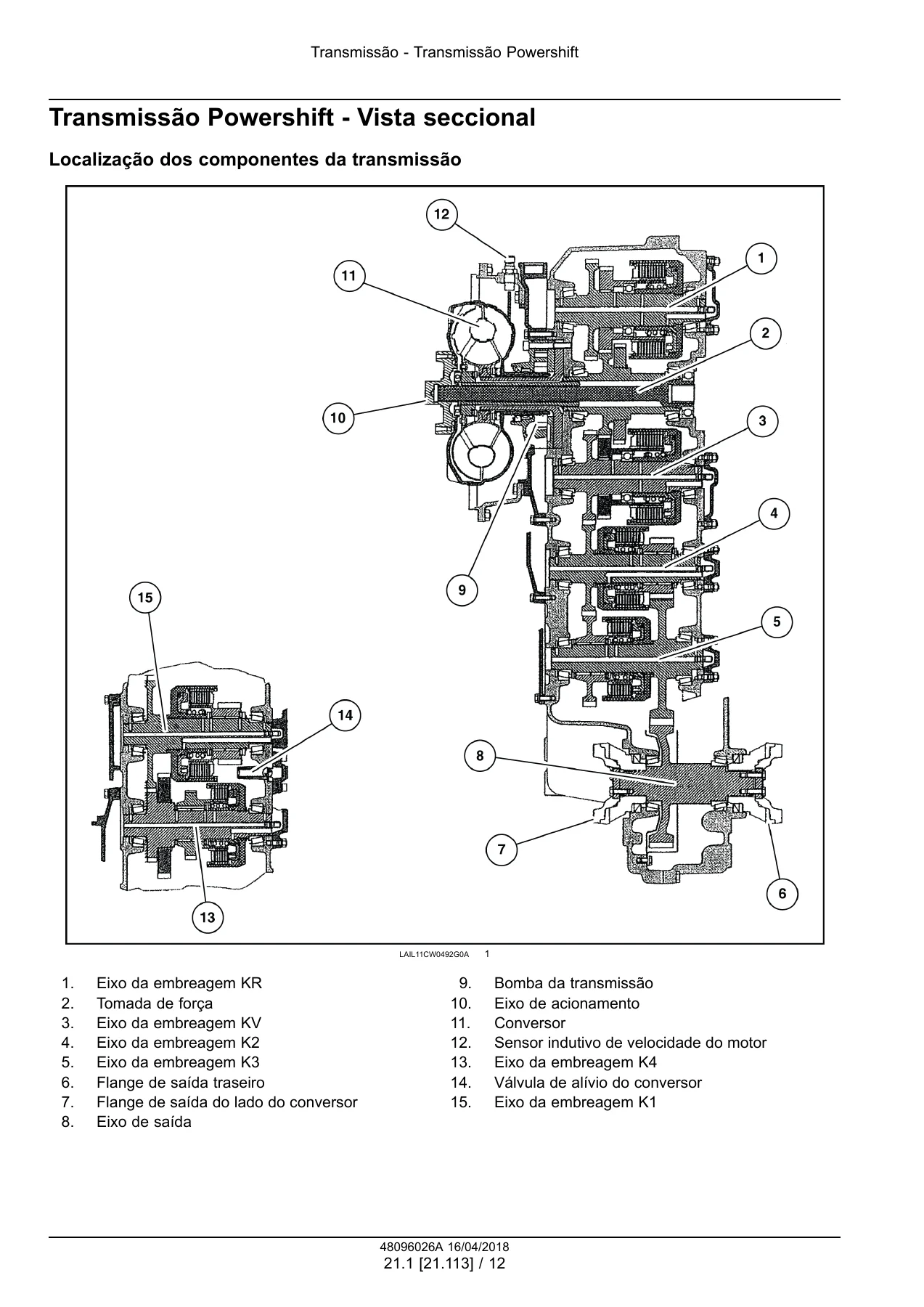

A parte de serviço segue procedimentos passo a passo acompanhados por ilustrações. No sistema do motor, por exemplo, são mostrados trabalhos de instalação do conjunto e dos suportes, com pontos de montagem e torques especificados. O sistema de resfriamento inclui troca e limpeza do líquido de arrefecimento e procedimentos de remoção e instalação do radiador. A transmissão Powershift possui especificações de pressão, vazão e temperatura, valores de folga, torques, ferramentas especiais, localização dos componentes, vistas externas e seccionais, testes, remoção, desmontagem, montagem e instalação.

O diagnóstico é uma parte importante deste manual CASE 621E. As seções de transmissão e sistemas elétricos incluem códigos de falha, condições de detecção, possíveis causas e etapas de verificação. Há ainda procedimentos de solução de problemas para sistemas mecânicos e hidráulicos, incluindo freios e componentes de controle. Nos circuitos hidráulicos, o manual explica símbolos e diagramas, identifica bombas, válvulas, acumuladores, cilindros, filtros, reservatórios e pontos de diagnóstico e mostra como os componentes interagem dentro dos circuitos.

IMAGES PREVIEW

Capítulos cobertos

• Introdução
  • Regras de segurança e termos de sinalização
  • Dados de torque e torque padrão do sistema hidráulico
  • Instruções básicas de oficina e montagem
  • Especificações gerais
  • Dimensões gerais e pesos operacionais
  • Lubrificação, filtros e fluidos
  • Identificação do produto e dos lados da máquina
• Motor – 10
  • [10.001] Motor e bloco do motor
  • [10.400] Sistema de resfriamento do motor
• Transmissão – 21
  • [21.113] Transmissão Powershift
  • [21.135] Controles externos da transmissão Powershift
  • [21.700] Conversor de torque
• Sistema de Tração nas Quatro Rodas (4WD) – 23
  • [23.314] Eixo propulsor
• Sistema do eixo dianteiro – 25
  • [25.100] Eixo dianteiro motriz
  • [25.102] Conjunto da engrenagem cônica e diferencial
  • [25.310] Acionamentos finais
• Sistema do eixo traseiro – 27
  • [27.100] Eixo propulsor traseiro motriz
  • [27.106] Conjunto da engrenagem cônica traseira e diferencial
  • [27.120] Acionamentos final e planetário
• Freios e controles – 33
  • [33.202] Freios de serviço hidráulicos
  • [33.110] Freio de estacionamento ou trava de estacionamento
• Sistemas hidráulicos – 35
  • [35.000] Sistemas hidráulicos
  • [35.300] Reservatório, arrefecedor e filtros
  • [35.106] Bomba de deslocamento variável
  • [35.102] Válvulas de controle da bomba
  • [35.359] Válvula de controle principal
  • [35.357] Sistema piloto
  • [35.204] Válvula de controle remoto
  • [35.738] Sistema hidráulico da caçamba
  • [35.701] Sistema hidráulico do braço da pá carregadeira dianteira
  • [35.752] Sistema de arrefecimento do acionamento do ventilador hidráulico
• Estruturas e lastro – 39
  • [39.100] Estrutura
  • [39.140] Lastros e suportes
• Direção – 41
  • [41.200] Componentes de controle hidráulico
  • [41.216] Cilindros
  • [41.910] Direção auxiliar
• Rodas – 44
  • [44.511] Rodas dianteiras
  • [44.520] Rodas traseiras
• Controle de clima da cabine – 50
  • [50.100] Aquecedor
  • [50.200] Ar-condicionado
• Sistemas elétricos – 55
  • [55.000] Sistema elétrico
  • [55.201] Sistema de partida do motor
  • [55.301] Alternador
  • [55.302] Bateria
  • [55.525] Controles do motor da cabine
  • [55.DTC] Códigos de falha
• Lanças, braços de escavação e caçambas – 84
  • [84.100] Caçamba
• Plataforma, cabine, lataria e adesivos – 90
  • [90.100] Painéis e capô do motor
  • [90.114] Proteções do operador
  • [90.154] Portas e alçapões da cabine

Essa divisão permite trabalhar diretamente no sistema relacionado ao defeito ou serviço. Os capítulos apresentam, conforme o componente, especificações, descrição de funcionamento, localização e identificação de peças, diagnóstico, testes e procedimentos de remoção, desmontagem, montagem, ajuste e instalação. Diagramas hidráulicos e ilustrações técnicas complementam as instruções, enquanto as tabelas de códigos de falha ajudam a relacionar sintomas e condições detectadas pelos módulos de controle às verificações correspondentes.

Diagnóstico, medições e reparos

O Manual de Serviço CASE 621E Pá-Carregadeira Tier 3 Z-BAR 48096026A PDF é especialmente útil quando o trabalho exige valores e sequências específicas em vez de procedimentos genéricos. A seção Powershift, por exemplo, apresenta pressões de embreagem, pressão de entrada e saída do conversor, vazão da bomba e temperatura de operação, além de testes e uma extensa área de diagnóstico. Os capítulos de freios incluem componentes hidráulicos, acumuladores, pressões, ferramentas e tabelas de diagnóstico. Nos sistemas elétricos, a publicação reúne procedimentos para partida, alternador, bateria, controles e uma seção ampla de DTCs com contexto, possíveis modos de falha e verificações.

Também estão presentes informações de fluidos e capacidades para motor, combustível, arrefecimento, hidráulico/freios, transmissão, eixos e ar-condicionado. Isso permite conferir o fluido especificado e a quantidade correspondente antes ou depois de um reparo. As tabelas de torque e as instruções de montagem auxiliam na reinstalação correta de componentes, enquanto as vistas explodidas, vistas seccionais e ilustrações de localização facilitam a identificação das peças e pontos de serviço.

Referência completa para manutenção da CASE 621E

Com 1333 páginas de informações de serviço, o Manual de Serviço CASE 621E Pá-Carregadeira Tier 3 Z-BAR 48096026A PDF oferece suporte para manutenção, diagnóstico, testes, ajustes e reparos dos principais sistemas da máquina. Ele ajuda o técnico a trabalhar com procedimentos, pressões, torques, capacidades e especificações correspondentes à 621E, reduzindo a dependência de valores genéricos ao executar serviços no motor, transmissão, eixos, freios, hidráulica, direção, sistema elétrico, cabine e implementos.

Após o pagamento, o manual é entregue instantaneamente em formato PDF, sem envio físico ou custo de frete. O arquivo pode ser consultado em computador, tablet, telefone ou outro dispositivo compatível com PDF e as páginas necessárias podem ser impressas para uso na oficina.
