Manuel de Réparation FIAT Série 400 Tracteurs à Roues et à Chenilles – Instructions pour la Réparation (Français)

Description

Manuel de Réparation FIAT Série 400 – Tracteurs à Roues et à Chenilles

Ce manuel de réparation FIAT réunit, à l’intention des ateliers de réparation, les instructions pratiques et les planches illustrées nécessaires à la révision des tracteurs à roues et à chenilles de la série 400. Publié par le service Assistance Technique de la division Tracteurs FIAT, il constitue la référence atelier pour la remise en état complète du moteur, des transmissions, du train avant, de l’installation électrique, des accessoires hydrauliques et du train de chenilles.

Détails du Fichier

• Type de document : Manuel de réparation / instructions d’atelier
• Marque : FIAT tracteurs
• Série couverte : 400 (tracteurs à roues et à chenilles)
• Langue : Français
• Nombre de pages : 221
• Format : PDF
• Émetteur : FIAT – Assistance Technique, division Tracteurs
• Ouvrage de référence associé : Catalogue des Outillages (Imprimé 123.456)
• Bulletin complémentaire cité : Bulletin d’Assistance Technique (Imprimé 324-187) pour le relevage hydraulique

Chapitres Couverts

Le document est organisé en trois parties principales : Partie I – Tracteurs à roues, Partie II – Tracteurs à chenilles industriels et agricoles, Partie III – Caractéristiques, performances et caisses d’outillage.

• Partie I – Tracteurs à roues (modèle de base 411 R, dérivés 421 et 411 T)
  • Moteur : description et fonctionnement du moteur type 615
  • Dépose du moteur du tracteur
  • Démontage du moteur et lavage des organes
  • Bloc moteur et chemises
  • Culasse – démontage, remontage, nettoyage, rectification du plan de joint et des sièges de soupapes
  • Soupapes, guides et ressorts
  • Poussoirs et culbuteurs de commande des soupapes
  • Arbre à cames de la distribution
  • Organes de l’embiellage : pistons, segments, bielles, vilebrequin, coussinets de paliers et de bielles
  • Lubrification du moteur
  • Refroidissement : pompe à eau, thermostat, radiateur, ventilateur
  • Alimentation : filtre à air, réservoir, pompe d’alimentation, pompe d’injection et régulateur, injecteurs
  • Montage du moteur, calage de la distribution et de la pompe d’injection
  • Essai du moteur et performances au banc
• Transmissions
  • Embrayage double effet
  • Boîte de vitesses et réducteur épicycloïdal
  • Différentiel et son blocage
  • Réducteurs latéraux
  • Freins
• Train avant
  • Boîtier et timonerie de direction
  • Essieu avant
• Installation électrique
  • Dynamo et groupe régulateur
  • Batteries
  • Moteur de lancement
  • Résistances de préchauffage
• Accessoires
  • Prise de force
  • Poulie motrice
  • Relevage hydraulique
• Partie II – Tracteurs à chenilles (modèle de base 411 C, FL 4)
  • Moteur : dépose et remontage spécifiques chenilles, calage de la pompe d’injection
  • Transmissions : embrayage central, boîte de vitesses, inverseur, couple conique, carter de transmission, embrayages de direction, réducteurs latéraux
  • Chenilles : révision générale, démontage et remontage des maillons
  • Roues tendeuses
  • Dispositif de tension des chenilles
  • Galets porteurs et galets d’appui
  • Chariots, leur guidage et barre transversale
  • Ressort de suspension
  • Chargeur frontal FL 4 : réservoir d’huile et filtres, pompe hydraulique, distributeur, vérins de commande
• Partie III – Caractéristiques des tracteurs et caisses d’outillage

Ce que le document apporte concrètement à un technicien, c’est une méthode de travail suivie : l’ordre de dépose est donné organe par organe, les couples de serrage sont chiffrés, les jeux de montage et limites d’usure sont rassemblés dans des tableaux dédiés par sous-ensemble (moteur, embrayage, boîte de vitesses, différentiel, direction, essieu avant, freins, chenilles, relevage hydraulique, chargeur frontal). Le manuel guide aussi bien un démontage partiel (culasse, pistons sans sortir le moteur, embrayage seul) qu’une révision générale avec extraction complète du moteur et du carter de transmission.

Couverture Technique Détaillée du Manuel

Le manuel de réparation FIAT série 400 traite du moteur Diesel 4 temps à 4 cylindres en ligne, type 615, à chambre de turbulence, avec chemises sèches, vilebrequin à cinq paliers, distribution par arbre à cames, poussoirs, tiges et culbuteurs. La lubrification sous pression, le filtre centrifugeur en bout de vilebrequin, le refroidissement par pompe centrifuge avec thermostat, et le circuit d’alimentation basse pression puis haute pression y sont décrits en détail, y compris le régulateur pneumatique à dépression et le réglage de la synchronisation d’injection.

Côté transmission, le manuel couvre l’embrayage double effet (disque principal et prise de force), la boîte de vitesses à six rapports, le réducteur épicycloïdal, le différentiel avec blocage, les réducteurs latéraux et les freins. Le train avant est traité au travers du boîtier de direction à vis globique et galet, de la timonerie et de l’essieu avant, avec les valeurs de pincement et de carrossage.

Pour les tracteurs à chenilles, les ensembles spécifiques sont pris en charge : embrayages de direction, couple conique et son réglage sur le tracé du contact des dents, maillons et axes de chenilles, roues tendeuses, galets porteurs et galets d’appui, dispositif de tension, chariots et ressort de suspension. Le chargeur frontal FL 4 dispose de son propre chapitre : réservoir, filtration, pompe hydraulique à engrenages, distributeur à trois tiroirs, soupapes de retenue et de sécurité, vérins de relevage, de basculement de benne et de scarificateur.

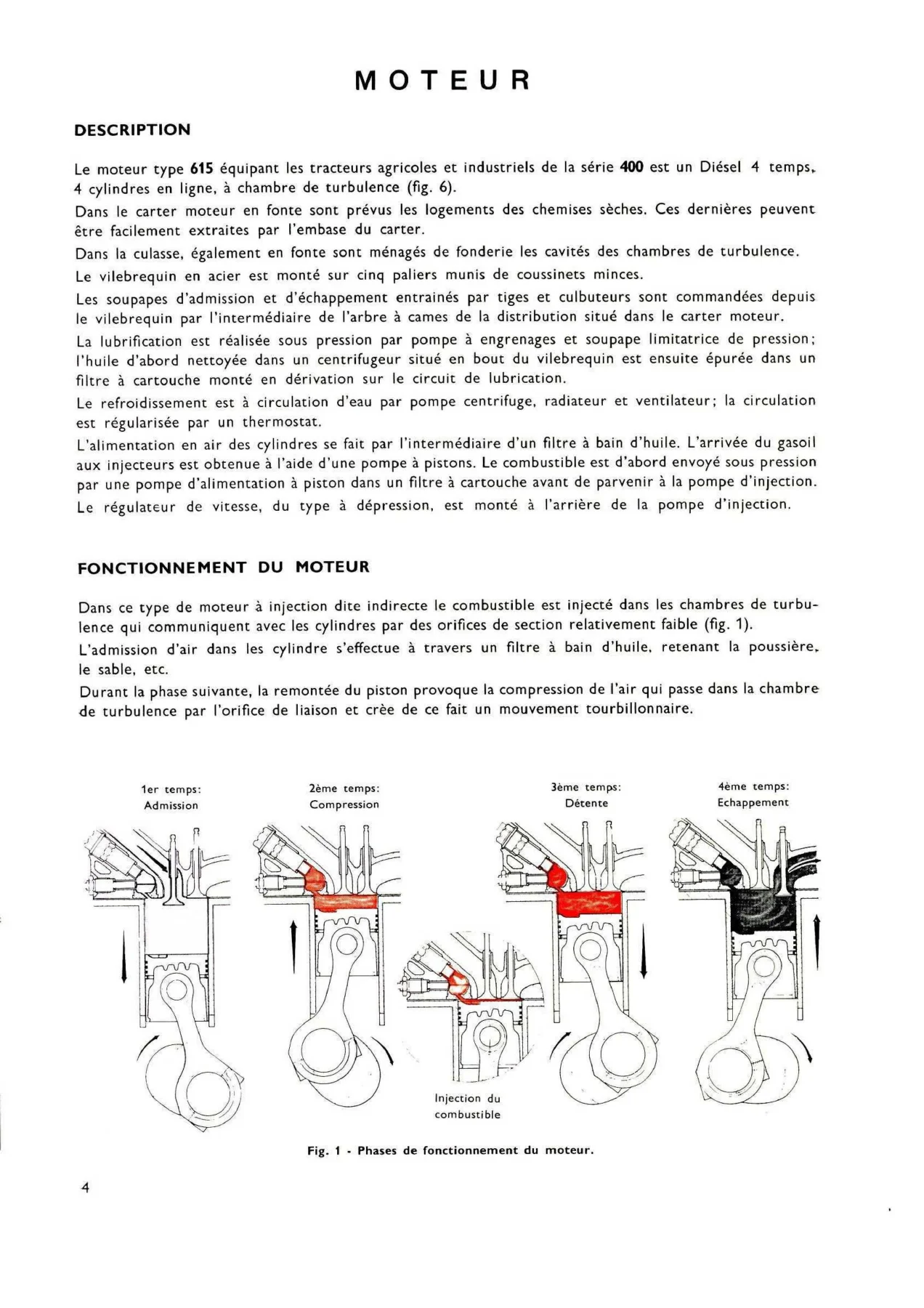

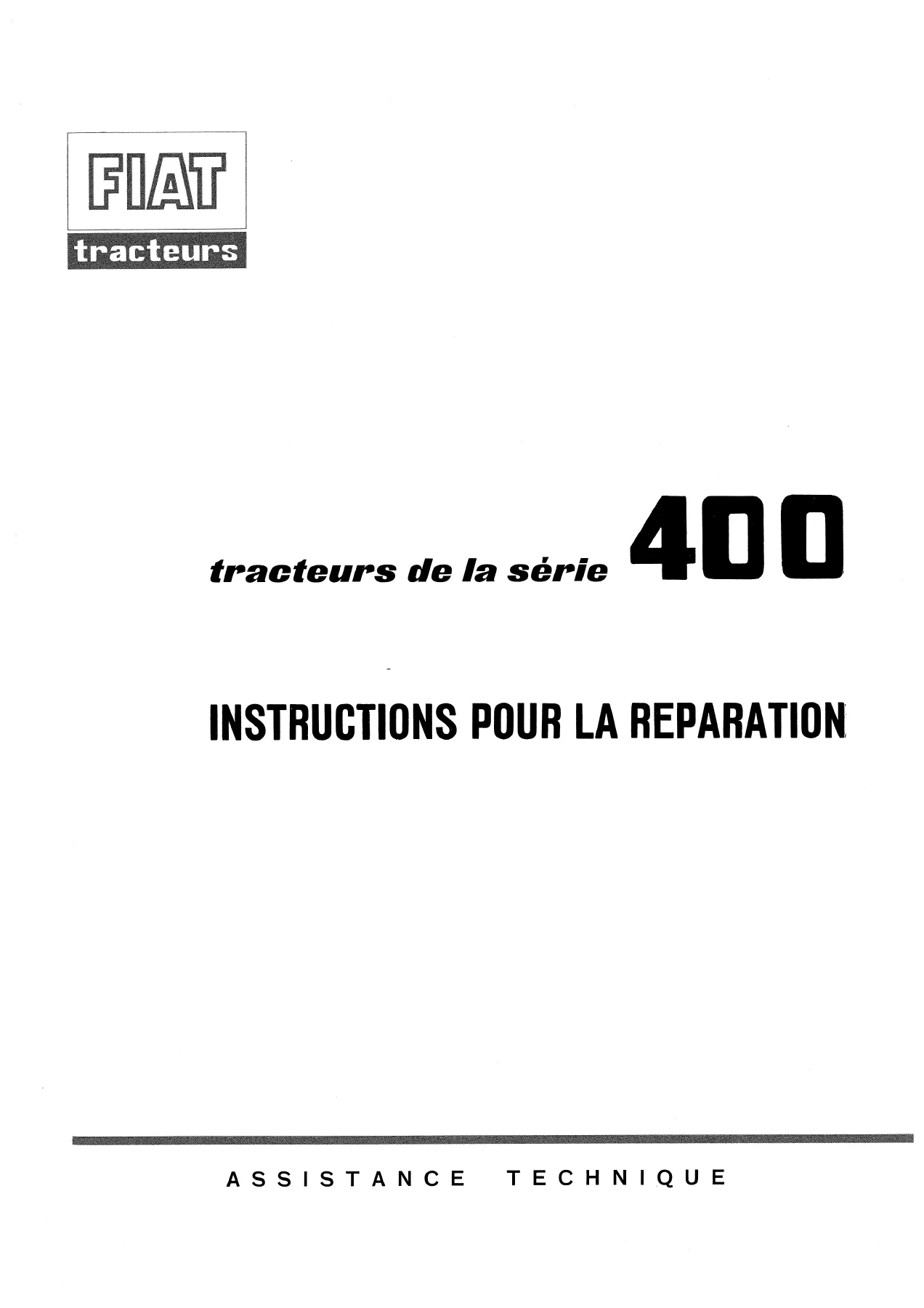

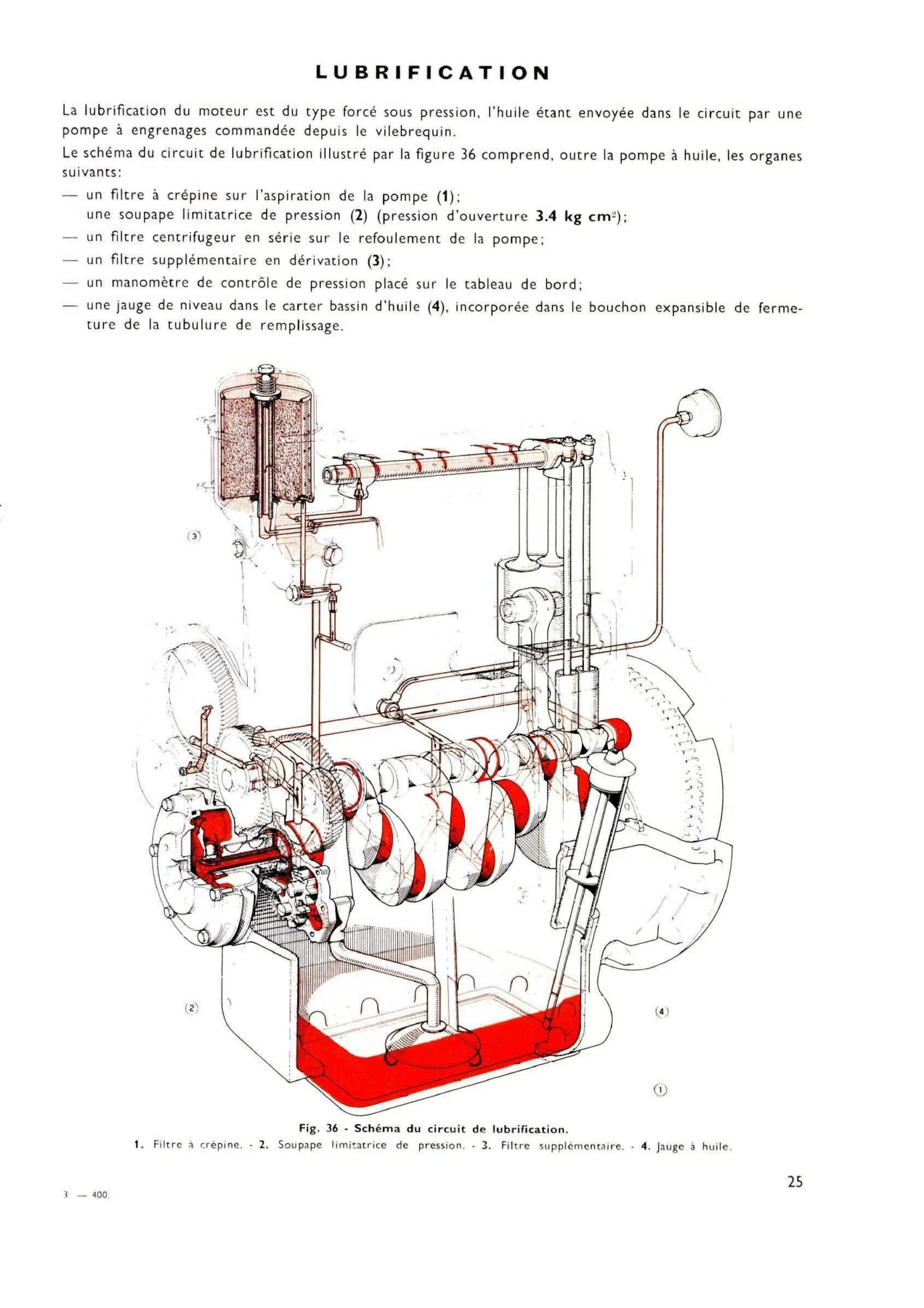

IMAGES PREVIEW

Installation Électrique et Réglages

La partie électrique décrit une installation 24 V avec dynamo (type R 115-140/24 puis DC 115/24/7/3 C), groupe régulateur (type A/3-140/24 puis GP 1/24/7), deux batteries de 12 V en série, moteur de lancement à relais électromagnétique, résistances de préchauffage, commutateurs d’éclairage et de mise en route, et boîte à fusibles. Les procédures d’essai au banc, de tarage du conjoncteur-disjoncteur, du régulateur de tension et du limiteur d’intensité y sont détaillées, ainsi que la localisation des défauts de recharge. Ces chapitres sont essentiels pour qui doit remettre en état un circuit de charge plutôt que simplement remplacer des composants.

Pourquoi Travailler Avec Ce Manuel

Sur un tracteur agricole ou industriel de cette génération, la difficulté n’est pas seulement d’accéder aux pièces : c’est de connaître les jeux, les couples et l’ordre des opérations. Ce manuel de réparation FIAT 400 donne ces valeurs pour chaque organe, avec les limites d’usure à partir desquelles il faut rectifier, réaléser ou remplacer. Il permet de diagnostiquer une perte de compression, un grippage de soupape, une injection mal calée, un embrayage qui patine, un frein inefficace, un barbotin usé ou un relevage hydraulique qui ne tient plus la position.

À Qui S’adresse Ce Document

Le manuel s’adresse aux ateliers de réparation, aux mécaniciens agricoles, aux exploitants qui entretiennent eux-mêmes leur parc et aux collectionneurs de tracteurs FIAT anciens. Le texte est en français et utilise la terminologie d’atelier d’époque, ce qui le rend directement exploitable sur le terrain.

Livraison

Le fichier est livré en téléchargement PDF immédiat après le paiement : aucun envoi physique, aucun frais de port. Le document peut être consulté sur ordinateur, tablette ou smartphone, et les pages utiles peuvent être imprimées pour être utilisées directement au poste de travail, à côté du tracteur.
