New Holland CR9060 CR9090 CX8030 CX8090 Mähdrescher Wartungshandbuch 2009

Description

New Holland CR9060 CR9090 CX8030 CX8090 Mähdrescher Wartungshandbuch

Dieses Wartungshandbuch ist das maßgebliche Nachschlagewerk für die professionelle Instandhaltung und Reparatur der New Holland Mähdrescher der CR- und CX-Baureihen. Es richtet sich an Werkstattpersonal und Servicetechniker, die mit der systematischen Fehlersuche, Demontage, Instandsetzung und Montage der komplexen Maschinensysteme betraut sind. Der Aufbau folgt der funktionalen Gliederung der Maschine in Abschnitte von A bis K, sodass sich jede Information zielsicher über das Bauteil oder die Funktion auffinden lässt.

Dateidetails

• Dokumenttyp: Wartungshandbuch (Service Manual)
• Dokumentnummer: 87725892B
• Ausgabedatum: 17/03/2009
• Sprache: Deutsch
• Seitenzahl: 3578
• Dateiformat: PDF
• Marke: New Holland
• Abgedeckte Modelle: CR9060, CR9060 Elevation, CR9070 Elevation, CR9080, CR9080 Elevation, CR9090 Elevation, CX8030, CX8040, CX8050, CX8060, CX8070, CX8080, CX8090

Abgedeckte Kapitel

• Einführung – Vorwort, wichtige Informationen, Benutzung des Handbuchs, Produktidentifizierung, Maschinenseriennummer
• Abschnitt A – Verteilungssysteme
  • Haupthydrauliksystem (Closed-Center-Load-Sensing-Pumpe, Ventilblöcke, Prioritätsventil, Lenkung, Schneidwerkshöhenregelung)
  • Sekundäres Hydrauliksystem (Niederdruck-Zahnradpumpe, Niederdruck-Ventilblock, Kupplungen, Bremszylinder)
  • Hydraulikbetätigung (Stapelventile, Anschlüsse, Steuergeräte)
  • Pneumatiksystem (WABCO-Kompressor, Druckluftbehälter, Regelventile)
  • Elektrisches System (Schaltpläne für CX- und CR-Baureihen, Sicherungen, Relais, Sensoren, Steuermodule)
  • Beleuchtungssystem (Scheinwerfer, Arbeitsscheinwerfer, Rundumleuchten, Innenbeleuchtung, Blinkanlage)
  • Elektronische Anlage (Monitorsysteme, Steuermodule, CAN-Bus, DGPS, Precision Farming, Fehlercodes)
  • Fehlercodes – vollständiger Index mit Fehlercodebeschreibungen für CM1, CM2, CM3, ECU, HHC, RHM
• Abschnitt B – Leistungserzeugung
  • Motor (Ausbau, Montage, Fehlerbehebung für FPT Cursor und New Holland Motoren)
  • Kraftstoffanlage und Einspritzung (Entlüften, Kraftstoffabschaltung, Spezifikationen)
  • Luftansaugsystem (Luftfilter, Entfernen und Montieren)
  • Abgassystem (Schalldämpfer)
  • Motorkühlsystem (Kühler, Ausgleichsbehälter, Drehsieb, Drehsiebbürste, Riemenspanner)
  • Motorreinigungssystem Abblassystem (CR9090 Elevation)
  • Anlassersystem (12V- und 24V-Anlasser, Startrelais, Sicherheitsschalter, Neutral-Startrelais)
• Abschnitt C – Kraftübertragung
  • Kraftkupplung Festkupplung (Schwingungsdämpfer, Flexplatte)
  • Getriebe Mechanisch (Eingangswelle, Antriebswelle, Differential, Schaltscheibensystem, Deckel)
  • Getriebe Hydrostatisch (Sauer Danfoss Baureihe 90 und H1, Steuerventil, Multifunktionsventil, Förderpumpe, Motor)
  • Prozessantrieb Hauptprozessantrieb (Getriebe, Kupplungen, Wellen)

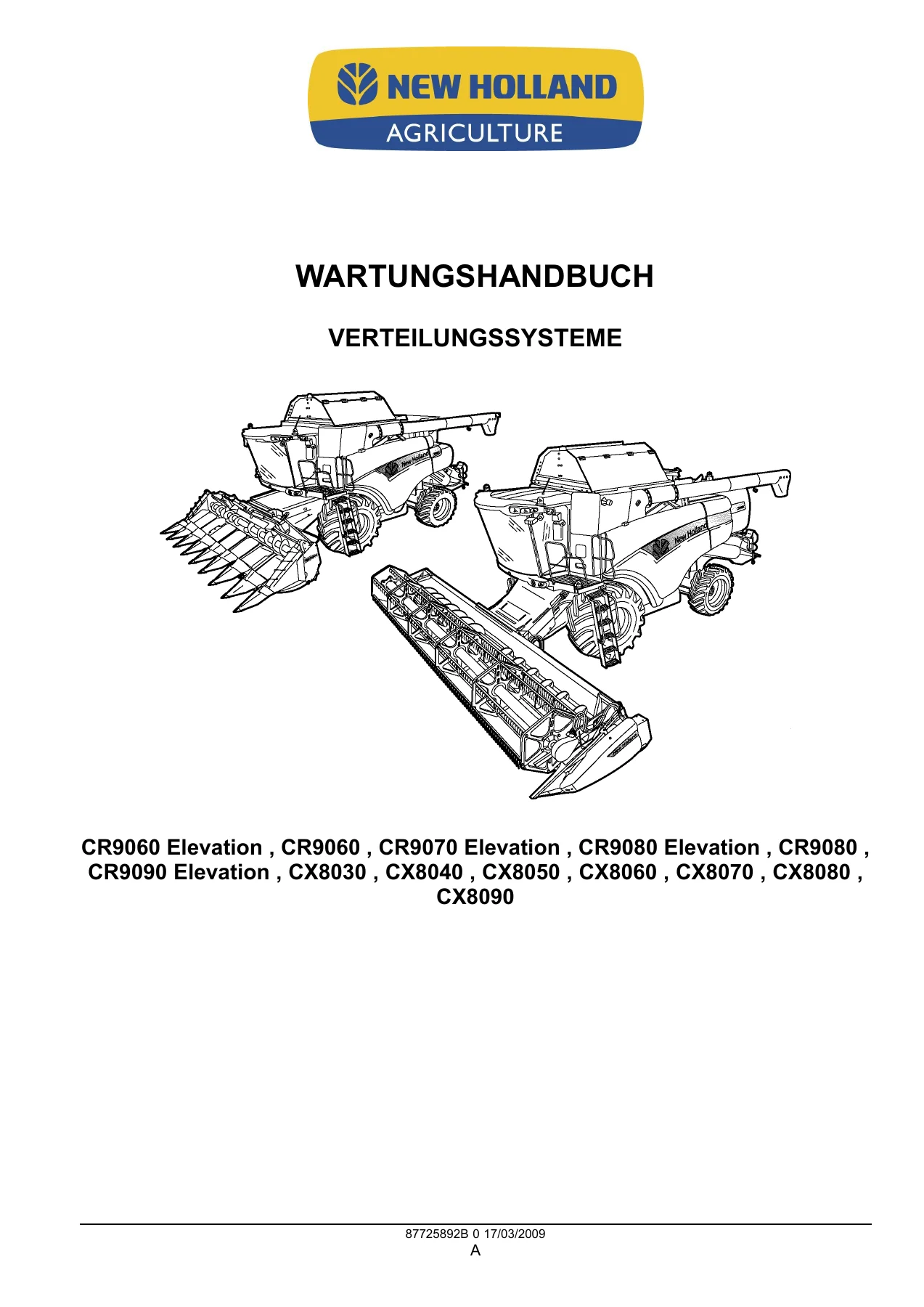

  IMAGES PREVIEW







• Abschnitt D – Fahrt
  • Vorderachse (Achsantrieb, Planetenendantrieb, Radbolzen)
  • Hinterachse (Hydrostatischer Motor, Achsschenkel)
  • Zwei-/Vierradantrieb Hydrostatisch (Steuerventil, Durchflussregler, Schlauchführung)
  • Lenkung Hydraulik (Lenksäule, Prioritätsventil, Drucktest)
  • Lenkung Autopilot (IntelliSteer, Kantenführung, GPS)
  • Betriebsbremse Hydraulik (Hauptzylinder, Bremsbacken, Scheiben, Entlüften)
  • Feststellbremse Hydraulik (Gleitschuh, Scheibe, Einstellen, Entlüften)
• Abschnitt E – Karosserie und Aufbau
  • Abschirmung (Seitlicher Schutz, Gasdruckheber)
  • Bedienungs- und Wartungsplattform (Boden, Stufe und Leiter)
  • Bedienungselemente und Sitz (Spiegel, Schalter, Fahrersitz, Sitzfederung)
  • Fahrerplattform (Scheibenwischer, Tür, Fenster, Windschutzscheibe, Zigarettenanzünder)
  • Umweltsteuerung Heizung (Luftfilter, Heizungstauscher, Wasserventil, Lüftung)
  • Umweltsteuerung Klimaanlage (Kompressor, Kondensator, Verdampfer, Ausgleichventil, Trockner, Kühler, Sensorsystem)
  • Umweltsteuerung Heizung, Lüftung und Klimaanlage
  • Sicherheitszubehör Sicherheit
• Abschnitt G – Werkzeugpositionierung
  • Hubarbeiten
  • Ausrichtung
• Abschnitt K – Erntegutverarbeitung
  • Zuführung (Schneidwerkzufuhr, Zuführungsgehäuse, Rotorzufuhr)
  • Dreschen (Herkömmliches Dreschen, TwinFlow-Dreschen)
  • Abscheiden (Wendetrommel, Rotationsabscheider, Doppelflussrotor, Strohschüttler, Quattrotrommel, Auswurftrommel)
  • Lagerung und Handhabung (Getreidelagerung)
  • Reinigung (Vorreinigung, Überkehr-Rücklaufsystem)
  • Reststoffhandhabung (Strohhäcksler, Streuverteiler, Spreugebläse, Spreuverteiler, Stroh-Zwangsentladung)
  • Entladen (Kornentladung)
  • Schutzsysteme (Reversiereinrichtung, Auffangen von Steinen)

Der besondere Wert dieses Wartungshandbuchs liegt in der durchgängigen Verbindung von technischen Daten, Funktionsbeschreibungen, Diagnoseverfahren und konkreten Wartungsanleitungen. Für jedes System der CR- und CX-Mähdrescher werden nicht nur die reinen Reparaturarbeiten beschrieben, sondern auch die funktionalen Zusammenhänge erläutert, sodass Fehlerursachen systematisch eingegrenzt werden können. Die hydraulischen Schaltpläne, elektrischen Stromlaufpläne und die detaillierten Fehlercodetabellen ermöglichen eine zielgerichtete Diagnose ohne unnötigen Teiletausch. Die Anzugsmomente, Spezifikationen und Ausgleichsverfahren sind direkt bei den jeweiligen Baugruppen angegeben, was die Arbeit in der Werkstatt erheblich beschleunigt.

Was dieses Wartungshandbuch ermöglicht

Mit diesem Handbuch lassen sich nahezu alle Reparatur- und Wartungsarbeiten an den CR9060-, CR9070-, CR9080- und CR9090-Elevation- sowie den CX8030- bis CX8090-Mähdreschern durchführen. Der Techniker wird in die Lage versetzt, Hydraulikpumpen und -motoren zu überholen, Getriebe zu zerlegen und wieder zusammenzubauen, den Motor aus- und einzubauen, elektronische Fehler über die Monitor-Diagnose zu identifizieren, Bremsen und Lenkungen instand zu setzen sowie die komplexen Erntegutverarbeitungssysteme zu warten. Besonders hervorzuheben sind die vollständigen Schaltpläne für die gesamte elektrische Anlage der CX- und CR-Baureihen, die detaillierten Fehlercodebeschreibungen für alle Steuermodule und die praxisgerechten Anleitungen zur Fehlerbehebung an Hydraulik- und Kraftstoffsystemen.

Gerade bei den CR9090 Elevation- und CR9080 Elevation-Modellen mit ihren spezifischen Abblas- und Reinigungssystemen zeigt sich der Vorteil eines vollständigen Werkshandbuchs: Nur mit den korrekten Einstellwerten, Anzugsmomenten und Diagnoseroutinen lassen sich teure Folgeschäden vermeiden. Die im Handbuch dokumentierten Sicherheitsvorkehrungen und Spezialwerkzeuge sind für eine fachgerechte Ausführung unerlässlich.

Ihr Zugriff auf das vollständige Nachschlagewerk

Nach dem Kauf erhalten Sie das Wartungshandbuch als PDF-Datei mit 3578 Seiten, die den vollständigen Inhalt der gedruckten Ausgabe mit der Dokumentnummer 87725892B vom 17. März 2009 wiedergeben. Die Datei steht Ihnen sofort nach Zahlungseingang zum Download zur Verfügung – ohne Versandkosten und ohne Wartezeit. Sie können das Handbuch auf jedem Computer, Tablet oder Smartphone öffnen, einzelne Seiten ausdrucken und direkt in der Werkstatt oder am Einsatzort nutzen. Die klare Gliederung in Abschnitte, Kapitel und Informationsarten macht das gezielte Nachschlagen auch bei umfangreichen Reparaturen effizient und praxisnah.
