Opel Calibra C89 1989-1997 Reparaturanleitung Werkstatthandbuch

Description

Opel Calibra C89 1989-1997 Reparaturanleitung – Das vollständige Werkstatthandbuch

Diese Opel Calibra C89 1989-1997 Reparaturanleitung ist das umfassende Werkstatthandbuch für alle Calibra-Modelle der Baureihe C89. Auf über 2400 Seiten deckt dieses Reparaturhandbuch sämtliche Wartungs-, Instandsetzungs- und Diagnosearbeiten an Karosserie, Motor, Getriebe, Fahrwerk, Bremsen, Lenkung, Elektrik und Klimaanlage ab. Es ist die deutschsprachige Original-Reparaturanleitung, die in den Opel-Werkstätten für die professionelle Instandsetzung des Calibra verwendet wurde.

Dateidetails

• Dokumenttyp: Reparaturanleitung / Werkstatthandbuch
• Fahrzeug: Opel Calibra (C89)
• Baujahre: 1989–1997
• Sprache: Deutsch
• Seitenzahl: ca. 2440 Seiten
• Dateiformat: PDF
• Kapitel: 13 Baugruppen (A bis R)

Abgedeckte Modelle und Motoren

Das Werkstatthandbuch deckt folgende Calibra-Modelle und Motorisierungen ab:

• Calibra A 2,0i – C 20 NE – 85 kW / 116 PS – 1990–1996
• Calibra A 2,0i 16V – C 20 XE – 110 kW / 149 PS – 1990–1996
• Calibra A 2,0i 16V Allrad – C 20 XE – 110 kW / 149 PS – 1990–1996
• Calibra A-X100 – X 20 XEV – 136 kW / 136 PS – 1994–1997
• Calibra A 2,5i V6 – C 25 XE / X 25 XE – 125 kW / 170 PS – 1994–1997
• Calibra A Turbo – C 20 LET – 150 kW / 204 PS – 1992–1996

Kapitelübersicht

Die Reparaturanleitung ist nach dem bekannten Opel-Gruppensystem in 13 Baugruppen gegliedert, die durch Buchstaben gekennzeichnet sind:

• A – Wartung, Karosserie- und Fahrgestell-Blechteile, Rahmen
• B – Lackierung
• C – Karosserie-Ausstattung
• D – Heizung, Lüftung, Klimaanlage
• E – Vorderradaufhängung, Räder und Reifen
• F – Hinterachse, Hinterradaufhängung
• H – Bremsen
• J – Motor, Motoranbauteile
• K – Kupplung, Getriebe
• L – Kraftstoffanlage, Abgasanlage
• M – Lenkung
• N – Elektrische Ausrüstung, Instrumente
• R – Sonderausstattungen, Zubehör

Was dieses Handbuch einem Techniker bietet

Dieses Calibra-Werkstatthandbuch ist keine allgemeine Reparaturanleitung, sondern eine detaillierte, werkstattgerechte Dokumentation aller Arbeitsschritte. Jede Baugruppe enthält ein Gruppen-Übersichtsblatt, ein Inhaltsverzeichnis und die dazugehörigen Arbeitsvorgänge. Die Arbeitsabläufe sind überwiegend bildlich dargestellt und mit erklärendem Text an den Stellen ergänzt, an denen eine fach- und konstruktionsgerechte Instandsetzung wichtig ist. Piktogramme kennzeichnen die einzelnen Arbeitsschritte wie Ausbau, Zerlegen, Reinigen, Prüfen, Messen, Einstellen, Drehmomentanzug und Drehmoment-Winkelanzug. Sicherheitshinweise und wichtige Erläuterungen sind gesondert hervorgehoben.

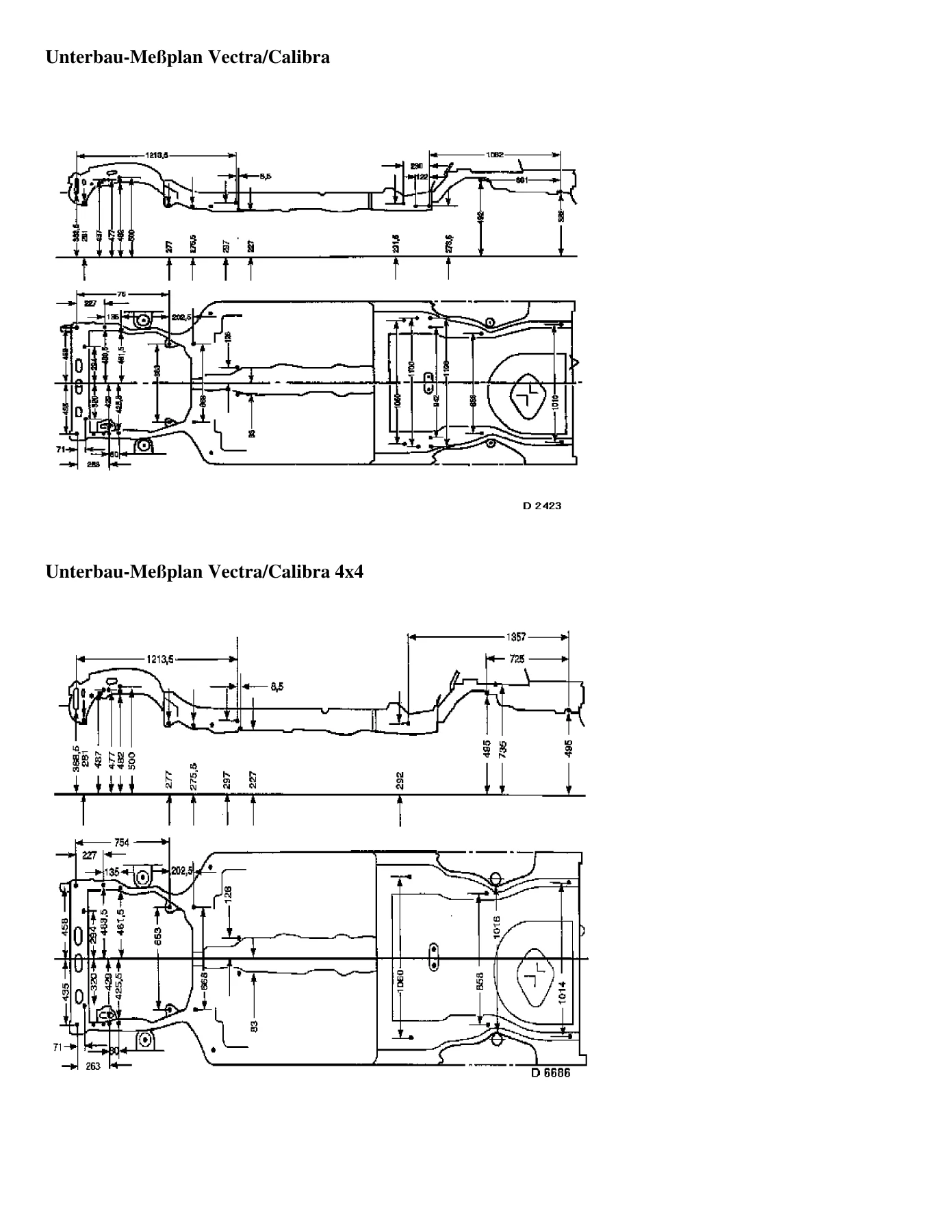

Für die Karosserieinstandsetzung enthält das Handbuch detaillierte Informationen zu Trennschnitten, Schweißnahtausbildungen und Schweißverfahren, zur Verwendung von Richtbänken sowie zu Karosserie-Meßplänen mit exakten Maßangaben. Die Unterbau-Schnellmeßmethode mit dem Teleskop-Meßstab MKM-642-A wird ebenso beschrieben wie die Instandsetzung durch Kleben. Alle relevanten Drehmoment-Richtwerte, Achseinstellwerte und technischen Daten sind in den jeweiligen Baugruppen am Ende zusammengefasst.

Motorinstandsetzung und Motronic

Die Motorbaugruppe J behandelt die Instandsetzung aller im Calibra verbauten Motoren, einschließlich Zylinderkopf, Nockenwellen, Kurbeltrieb, Ölkreislauf, Kühlsystem, Zahnriemen, Keilrippenriemen und Motronic-Systeme. Die Einspritzanlagen Motronic M 1.5, Simtec 56.1, Motronic M 2.8 und Motronic M 2.8.3 werden mit Steckerbelegungen, Fehlercodetabellen und Prüfanleitungen beschrieben. Auch die Aufladung des C 20 LET Turbo-Motors mit Ladedruckregelung ist detailliert dokumentiert.

Getriebe und Antrieb

Die Getriebebaugruppe K deckt alle Schaltgetriebe (F 10, F 13, F 16, F 18, F 18+, F 20, F 25, F 28/6), das automatische 4-Gang-Getriebe AF 14/20/22 sowie das Verteilergetriebe für Allradantrieb ab. Neben Aus- und Einbau, Zerlegen und Zusammenbau werden auch Abdichtarbeiten, Einstellvorschriften, Getriebeölstände und die Getriebefernschaltung beschrieben. Die Kupplung und das Ausgleichgetriebe sind ebenfalls vollständig abgedeckt.

Fahrwerk, Bremsen und Lenkung

Die Baugruppen E, F und H behandeln Vorderradaufhängung, Hinterachse (Verbundlenker- und Schräglenker-Hinterachse mit und ohne Achsantrieb), Bremsen (Scheiben- und Trommelbremsen, ABS, Handbremse) sowie die komplette Achsvermessung und Einstellwerte. Die Lenkungsbaugruppe M umfasst manuelle und hydraulische Lenkgetriebe, Hydraulikpumpe, Lenkstützrohr, Lenkrad, Airbag und die Geradeausfahrtstellung.

Karosserie und Ausstattung

Die Baugruppen A, B und C behandeln Karosserie- und Fahrgestell-Blechteile, Rahmeninstandsetzung, Lackierung, Karosserie-Ausstattung, Sitze, Verkleidungen, Schiebedach, Sicherheitsgurte und Airbag. Auch die Karosserie-Meßpläne mit allen relevanten Maßangaben für die Vermessung und Instandsetzung sind enthalten.

Elektrische Ausrüstung und Instrumente

Die Baugruppe N umfasst die komplette elektrische Ausrüstung, Instrumente, Beleuchtung, Scheinwerfer, Außenleuchten, Innenraumleuchten, Schalter, Scheibenwischer, Scheibenwaschanlage, heizbare Heckscheibe, Diebstahlwarnanlage, Wegfahrsperre, Zentrale Türverriegelung, elektrische Fensterheber, Bordcomputer, Check Control und die zugehörigen Stromlaufpläne. Die Kabelsatzverlegung im Motorraum, im Instrumententafelbereich und im Karosserieheck ist mit Übersichtsbildern dokumentiert.

Klimaanlage und Heizung

Die Baugruppe D behandelt Heizung, Lüftung und Klimaanlage mit den Kältemitteln R 12 und R 134a. Alle Komponenten wie Verdichter, Kondensator, Verdampfer, Expansionsventil, Akkumulator, Behälter-Trockner, Service-Anschlüsse, Schalter und die zugehörigen Drehmomente und Füllmengen werden beschrieben. Auch die Sicherheitsvorschriften für den Umgang mit Kältemittel sind enthalten.

Abgasanlage, Kraftstoffanlage und Sekundärluftsystem

Die Baugruppe L umfasst die Kraftstoffanlage mit Kraftstoffbehälter, Kraftstoffpumpe, Filter, Leitungen und Aktivkohlebehälter sowie die Abgasanlage mit Auspuffkrümmer, Katalysator, Schalldämpfern und Lambda-Sonde. Das Abgasrückführsystem und das Sekundärluftsystem (bei X 20 XEV und X 25 XE) sind mit Prüfanleitungen und Drehmomenten dokumentiert.

Für wen dieses Handbuch geeignet ist

Diese Opel Calibra C89 1989-1997 Reparaturanleitung richtet sich an Kfz-Werkstätten, freie Werkstätten, erfahrene Schrauber und jeden, der Reparaturen am Calibra fachgerecht und mit den korrekten technischen Daten durchführen möchte. Sie ist die Grundlage für eine sach- und fachgerechte Instandsetzung, die wirtschaftlich und mit den richtigen Arbeitsschritten durchgeführt werden kann. Die angegebenen Trennstellen, Schweißnahtausbildungen und Schweißverfahren sind mit besonderer Sorgfalt auszuführen, um die Wiederherstellung der ursprünglichen Festigkeitsverhältnisse zu erreichen.

Warum dieses Handbuch unverzichtbar ist

Arbeiten am Calibra erfordern exakte Kenntnisse der werkseitigen Drehmomente, Einstellwerte, Toleranzen und Arbeitsschritte. Ohne die richtigen Angaben können selbst kleinere Reparaturen zu Folgeschäden führen – sei es an der Motronic, am Allradantrieb, an der Klimaanlage oder an der Karosserie. Dieses Handbuch liefert all diese Informationen in einer einzigen, umfassenden PDF-Datei. Es ersetzt keine Erfahrung, aber es stellt sicher, dass jede Arbeit mit den korrekten Spezifikationen ausgeführt wird.

Die Opel Calibra C89 1989-1997 Reparaturanleitung ist sofort nach dem Kauf als PDF verfügbar – kein Versand, keine Wartezeit. Sie kann auf jedem Gerät gelesen, durchsucht und ausgedruckt werden. Ob in der Werkstatt, in der Garage oder unterwegs – mit diesem Werkstatthandbuch haben Sie das komplette Wissen für die Instandsetzung des Opel Calibra jederzeit griffbereit.
