Terex Crane 256042 AC40/2 Parts Manual – PDF DOWNLOAD

Description

Terex Crane 256042 AC40/2 Parts Manual – PDF DOWNLOAD

FILE DETAILS:

Terex Crane 256042 AC40/2 Parts Manual – PDF DOWNLOAD

Language : English_French_German
Pages : 371
Downloadable : Yes
File Type : PDF

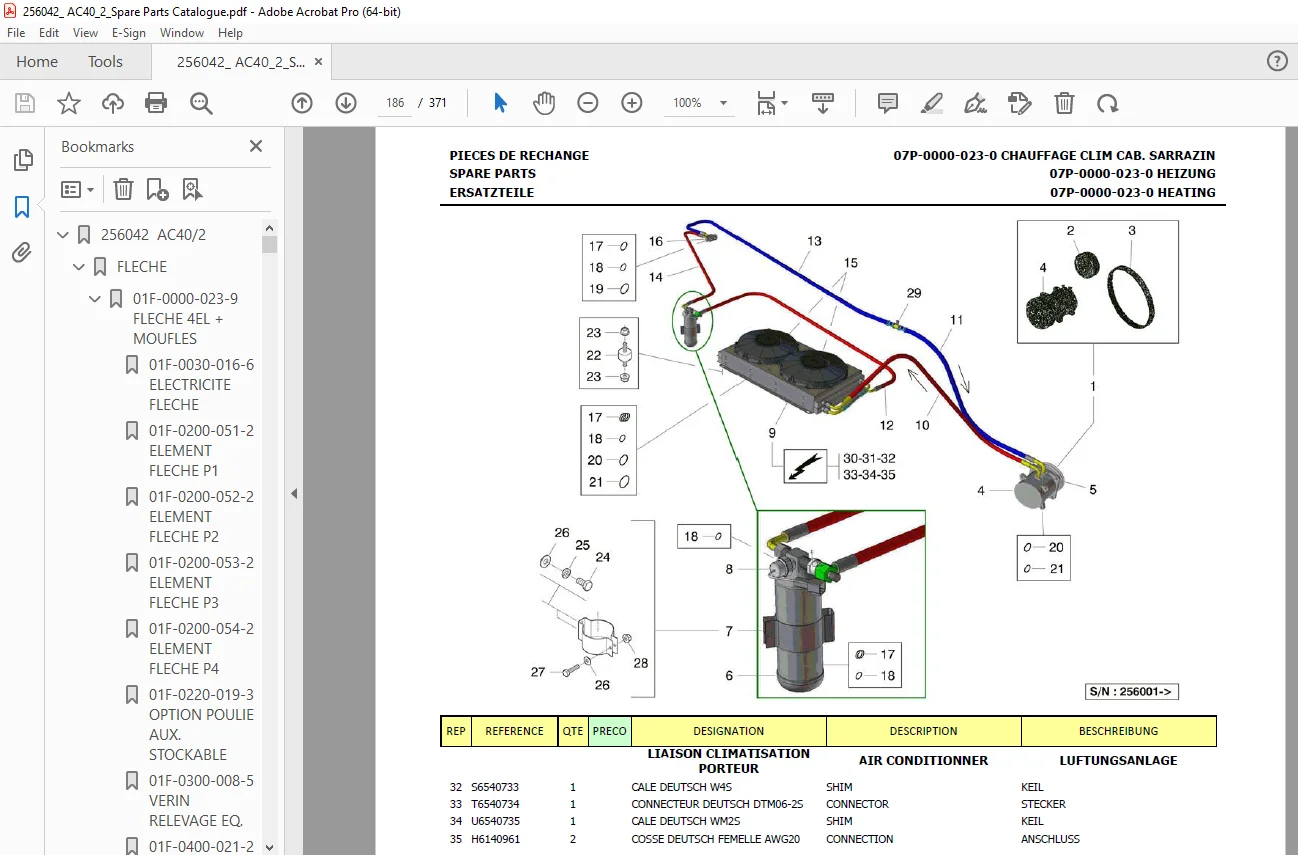

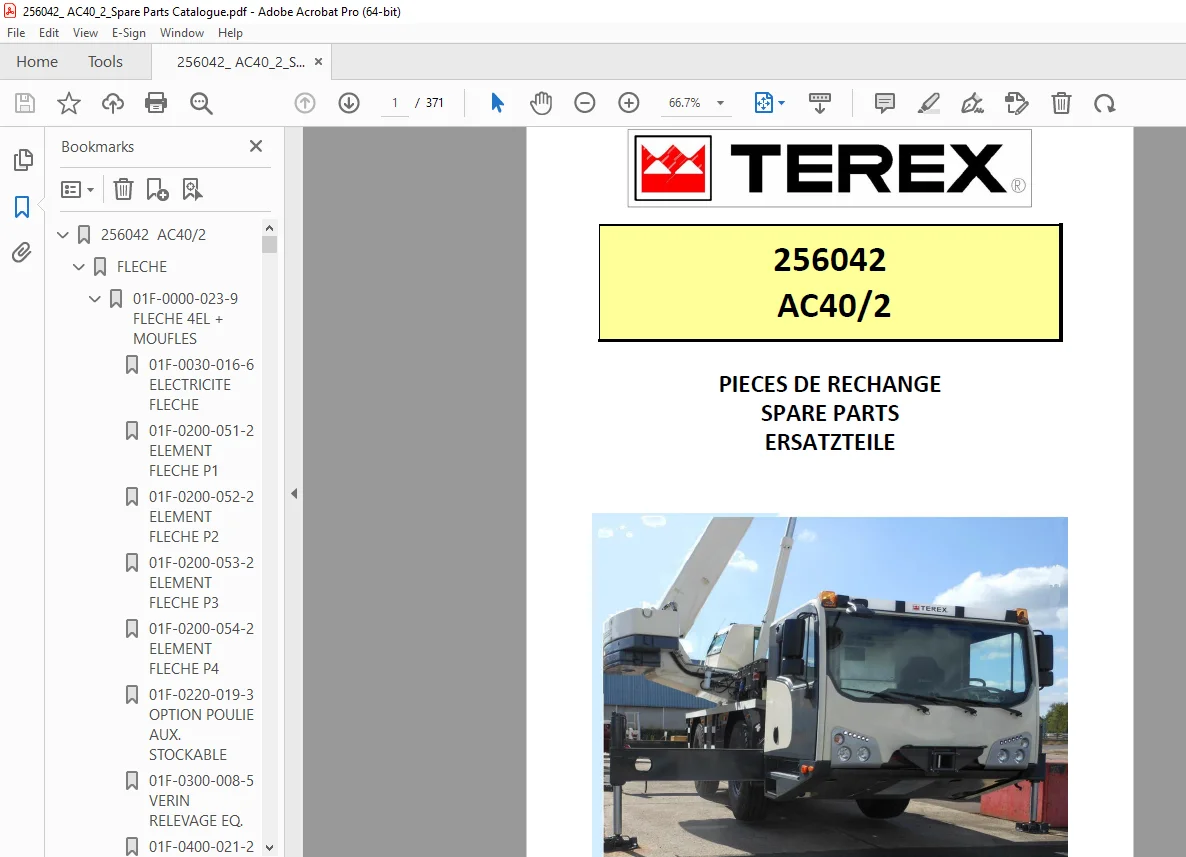

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Terex Crane 256042 AC40/2 Parts Manual – PDF DOWNLOAD

256042 AC40/2 0
FLECHE 15
01F-0000-023-9 FLECHE 4EL + MOUFLES 15
01F-0030-016-6 ELECTRICITE FLECHE 16
01F-0200-051-2 ELEMENT FLECHE P1 18
01F-0200-052-2 ELEMENT FLECHE P2 20
01F-0200-053-2 ELEMENT FLECHE P3 22
01F-0200-054-2 ELEMENT FLECHE P4 24
01F-0220-019-3 OPTION POULIE AUX STOCKABLE 26
01F-0300-008-5 VERIN RELEVAGE EQ 28
01F-0400-021-2 VERIN TELES EQ V3 30
01F-0500-002-2 ENROULEUR LWG154/0005 (PAT) 31
01F-0500-012-0 ENROULEUR 32M 5 BAGUES (3B6) 32
01F-0800-021-1 MOUFLE 5T CROCLESTE CABLED13-D16 33
01F-0800-023-2 MOUFLE 15T CABLE D16 34
01F-0800-024-2 MOUFLE 25T CABLE D16 35
01F-0800-025-2 MOUFLE 40T CABLE D16 36
01F-0800-027-2 MOUFLE 22T5 CABLE D16 37
01F-0800-050-0 MOUFLE 25T-16-3-D 38
80F-0000-025-1 ADHESIFS 39
80F-0100-024-1 ADHESIFS FLECHE 40
TOURELLE 41
01T-0000-036-2 ENVIRONNEMENT TOURELLE 41
01T-0030-013-0 FAISCEAU ELECT TOURELLE 42
01T-0100-014-0 TOURELLE NUE 43
01T-0200-016-0 CAPOTAGE TOURELLE 44
01T-0700-046-0 MONTAGE TRINGLERIE CDE C P 45
01T-0700-047-0 CONTREPOIDS 2X12T 46
01T-0700-048-0 CONTREPOIDS 2X13T 47
01T-0700-049-0 CONTREPOIDS 2X12T + TREUIL AUX 48
01T-0700-050-0 CONTREPOIDS 2X13T + TREUIL AUX 49
05T-0000-029-3 CAB DENIZET AC40 50
05T-0005-001-0 CAB TOUR DENIZET EQ AC40 HYDR 52
05T-0010-009-1 LIAISON HYD CABINE 53
05T-0020-019-0 LIAISON PNEUMATIQUE CABINE 54
05T-0020-014-1 BLOC RACCORD PRESSION-FUITE 55
05T-0020-015-1 FREIN PARKING EQ 56
05T-0030-022-0 POSTE DE CONDUITE 57
05T-0100-005-0 CARCASSE COQUE DE CABINE 59
05T-0200-018-0 CABINE- ACCESSOIRES 60
05T-0200-019-0 CABINE – EXTERIEUR 61
05T-0200-020-0 CABINE – INTERIEUR 62
05T-0200-021-0 TOLES DE FERMETURE 63
05T-0210-014-1 MANIPULATEURS EQ 64
05T-0210-022-0 HABILLAGE DE PLAFOND EQ 65
05T-0210-023-0 SUPPORT TABLEAU DE BORD EQ 66
05T-0210-024-0 HABILLAGE INTERIEUR CABINE 67
05T-0220-005-0 PORTE DE CABINE TOURELLE EQ 68
05T-0230-009-0 GLACES 69
05T-0230-010-0 PARE-BRISE EQUIPE 70
05T-0250-004-0 LAVE-GLACE 71
05T-0300-007-3 SIEGE TOURELLE 72
05T-0400-016-3 PEDALE DE FREIN EQ 73
05T-0400-017-1 REGULATEUR DE DEBIT REGLABLE 74
05T-0400-018-1 PEDALE DE FREIN ORIENT EQ 75
05T-0400-022-0 PEDALE ACCELERATEUR EQ 76
05T-0600-022-2 CONSOLE DS360C 77
05T-0600-052-2 FAISCEAU COMMANDE TOURELLE 78
05T-0600-060-0 ECRAN VIEW COLOR 79
05T-0600-075-0 PLAQUE FUSIBLES EQ 80
05T-0600-078-0 FAISCEAU COMMANDE SHUNT EQ 81
05T-0600-079-0 P PUPITRE CENT EQ NLE VERSION 82
05T-0610-016-0 PLATINE CIRCUIT IMPR CEC 3B6 84
05T-0610-017-0 PLATINE CIRCUIT IMPR CEC PAT 85
07T-0000-009-1 CHAUFFAGE TOURELLE CABINE DENIZET 86
07T-0300-007-1 KIT REPARATION CHAUFFAGE 87
07T-0300-010-1 CHAUFFAGE TOURELLE DETAILS 88
15T-0000-012-9 TREUILS 90
15T-0010-008-2 LIAISON HYD TREUIL PRINCIPAL 91
15T-0010-010-0 LIAISON HYD TREUIL AUX (OPTION) 92
15T-0010-013-0 LIAISON TREUIL AUX DEM RAP (OPT) 93
15T-0200-009-6 TREUIL 4,5T EQUIPE 95
15T-0200-012-6 TREUIL 4,5T EQUIPE (OPTION) 97
15T-1160-002-2 REDUCTEUR TREUIL R35 5 EQ 99
15T-1192-004-0 VALVE DE FREINAGE 4T5 PIL BP 101
20T-0000-011-2 ORIENTATION 102
20T-0100-007-0 MOTEUR HYD D’ORIENTATION 103
20T-0100-009-3 REDUCTEUR D’ORIENTATION 104
20T-0200-005-0 COURONNE D’ORIENTATION 105
20T-0300-006-1 MONTAGE DETECTEUR ORIENT 106
20T-1160-005-0 REDUCTEUR D’ORIENTATION (DET ) 107
20T-1160-006-0 REDUCTEUR D’ORIENTATION (DET ) 108
20T-1160-007-0 REDUCTEUR D’ORIENTATION (DET ) 109
20T-1160-008-0 REDUCTEUR D’ORIENTATION (DET ) 110
20T-1160-009-0 REDUCTEUR D’ORIENTATION (DET ) 111
45T-0000-007-0 DIRECTION CABINE DENIZET 112
45T-0010-003-1 LIAISON HYD DIRECTION TOURELLE 113
45T-0200-006-0 POMPE DE DIRECTION 114
45T-0200-007-0 COLONNE DE DIRECTION 115
58T-0000-013-11 LIAIS HYD S/E HYD 116
58T-0010-054-3 LIAISON HYD RETOUR 117
58T-0010-055-1 LIAIS HYD DIST A VERIN RELEV 119
58T-0010-058-0 LIAISON HYD VER C P 121
58T-0010-060-3 LIAISON HYD DIST ORIENT 122
58T-0010-074-1 LIAISON HYD FUITES AC35L/TC40L-5EL 123
58T-0010-075-1 LIAISON HYD PILOTAGE AC35L/TC40L-5EL 125
58T-0010-076-1 LIAIS TEL MONTAN AC40/2L-TC40L 126
58T-0010-077-3 LIAISON HYD FUITES AC35NC/TC40-4EL 127
58T-0010-078-1 LIAISON HYD PILOTAGE AC35NC/TC40-4EL 128
58T-0010-079-2 LIAIS HYD TELES AC40/2-TC40 129
58T-0010-081-2 LIAIS TEL IOTTI AC40/2L-TC40L 130
58T-0100-021-1 ELECTRO-DIST EQ (VERROU C P) 131
58T-0100-022-1 ELECTRO-DIST EQ (DEFR ORIENT) 132
58T-0100-023-3 DISTRIBUTEUR 3M7-22 EQ 133
58T-0100-025-1 BLOC ELEC EQ (OPT TREUIL AUX ) 135
58T-0100-026-2 DISTRIBUTEUR ORIENT EQ 136
58T-0250-012-0 FILTRE HYD SPIN ON 138
80T-0000-021-0 ADHESIFS 139
80T-0100-011-0 ADHESIFS TOURELLE 140
CHASSIS 143
01P-0000-072-2 ENVIRONNEMENT CHASSIS 143
01P-0010-005-1 BLOC HYD VERROU VERIN CP 144
01P-0010-011-0 LIAISON HYD VERIN CP 145
01P-0030-026-1 FAISCEAU OPTION ABS 146
01P-0030-069-0 FAISCEAUX ELECTRIQUE CHASSIS 147
01P-0100-048-0 CHASSIS NU 148
01P-0200-134-0 MONTAGE SUPPORT FLECHE EQ 149
01P-0200-135-1 MONTAGE SUPPORT ET CAPOTS CABINE 150
01P-0300-033-0 MONTAGE COFFRES + CAPOTS 151
01P-0400-028-1 MONTAGE PLATELAGES 153
01P-0500-019-0 MONTAGE ATTACHE DE MOUFLE 154
01P-0550-019-0 FEUX AR + BARRE ANTI-ENCASTREMENT 155
01P-0700-034-0 MONTAGE SUPPORT + VERIN CP 156
05P-0000-063-1 CABINE SARRAZIN AC40 EVO 157
05P-0005-018-0 CAB PORT SARRAZIN AC40 EVOL EQ 158
05P-0030-040-0 FAISCEAU ELECTRIQUE CABINE 159
05P-0100-008-0 CABINE PORTEUR SARRAZIN 160
05P-0200-094-0 MARCHEPIEDS 161
05P-0200-095-0 FACE AVANT 162
05P-0200-096-1 BANDEAU + GYROPHARE 163
05P-0200-097-0 ACCESSOIRES INTER CABINE 164
05P-0210-052-0 HABILLAGE CABINE 165
05P-0210-053-0 DETAIL CONSOLE 166
05P-0210-054-1 HABILLAGE TABLEAU DE BORD 167
05P-0220-044-1 PORTE DROITE EQUIPE 168
05P-0220-045-0 PORTE GAUCHE EQUIPE 169
05P-0250-031-0 ESSUIE-GLACE – PARE-BRISE 170
05P-0300-020-1 SIEGES 171
05P-0400-040-0 ENSEMBLE PEDALES 172
05P-0600-112-0 PLAQUE SUP SELECTEUR VIT EQ 173
05P-0600-113-1 EQUIPEMENT TABLEAU DE BORD 174
05P-0610-040-0 PORTE SUP EQ COFFRET ELEC 176
05P-0610-041-1 PORTE INF EQ COFFRET ELEC 178
05P-0610-042-0 PLAQ SUP BOITIER ELEC EQ 179
05P-0610-043-0 PLAQUE SUP CONVERT EQ 180
07P-0000-023-0 CHAUFFAGE CLIM CAB SARRAZIN 181
07P-0300-023-0 DIFFUSEURS CHAUFFAGE 182
07P-0300-024-0 ENSEMBLE UNITE CHAUFFAGE 183
07P-0300-025-0 LIAISON CHAUFFAGE PORTEUR 184
07P-0300-028-0 LIAISON CLIMATISATION PORTEUR 185
10P-0000-066-2 MOTEUR THER EUROMOT 3 187
10P-0010-026-0 LIAISON POMPE 45/28CM3-REFRIG 188
10P-0010-028-4 LIAISON CIRCUIT AIR/TURBO 189
10P-0010-064-0 LIAISON PRES POMPE-LIAISON L S 190
10P-0010-065-0 LIAISON CIRCUIT EAU 191
10P-0030-029-1 MONTAGE ENS ELECT MOTEUR-BV 192
10P-0100-022-1 ACCOUPLEMENT MOTEUR-BOITE VTS 193
10P-0100-023-0 MONTAGE SUP, MOTEUR-BOITE 194
10P-0200-019-1 MOTEUR (FILTRES+ACCESSOIRES) 195
10P-0300-011-3 MONTAGE ECHAPPEMENT 196
10P-0300-020-1 MONTAGE ECHAPPEMENT INOX (OPTION) 197
10P-0350-015-3 MTGE FILTRE A AIR-(OP ETOUFFOIR) 198
10P-0450-018-0 MTGE RESERVOIR GASOIL 250L EQ 199
10P-0451-009-2 LIAISON GASOIL 200
10P-0500-035-0 MONTAGE BATTERIES – COUPE BAT 201
10P-0600-005-5 POMPE 130+32CM3 -POMPE 28+23CM3 203
15P-0000-025-2 BOITE DE VITESSE 206
15P-0005-002-0 BOITE DE VIT ZF 6WG210 FACEL 208
15P-0010-017-2 LIAISON REFRIG A B VTS 209
15P-0200-193-0 RACCORD MOTEUR 210
15P-0200-194-0 CONVERTISSEUR 211
15P-0200-195-0 ENTREE 212
15P-0200-196-0 CARTER DE BOITE 213
15P-0200-197-0 CARTER DE BOITE 214
15P-0200-198-1 CARTER DE BOITE 215
15P-0200-199-0 EMBRAYAGE 216
15P-0200-200-0 EMBRAYAGE 218
15P-0200-201-0 EMBRAYAGE 220
15P-0200-202-0 EMBRAYAGE 222
15P-0200-203-0 EMBRAYAGE 224
15P-0200-204-0 EMBRAYAGE 226
15P-0200-205-0 DEBRAYAGE 228
15P-0200-206-0 DEBRAYAGE 230
15P-0200-207-0 SORTIE 231
15P-0200-208-0 PRISE MOUVEMENT 232
15P-0200-209-0 CHANGEMENT VITESSES 233
15P-0200-210-0 CHANGEMENT VITESSES 234
15P-0200-211-0 CHANGEMENT VITESSES 235
15P-0200-212-0 CHANGEMENT VITESSES 237
15P-0200-213-0 COMMANDE 238
15P-0200-214-0 REGULATION PRESSION 239
15P-0200-215-0 POMPE A HUILE 240
15P-0200-216-0 POMPE DE SECOURS 241
15P-0200-217-0 COMPTEUR VITESSES 242
15P-0200-218-0 CAPTEUR IMPULS 243
15P-0200-219-0 CAPTEUR TEMPERATURE 244
15P-0200-220-0 FILTRE 245
15P-0200-221-0 TUBULURE REMPLISSAGE 246
15P-0200-222-0 PIECES DETACHEES 247
15P-0200-223-0 PIECES DETACHEES 248
15P-0200-224-1 PIECES DETACHEES 249
30P-0000-082-0 PONTS 250
30P-0100-051-0 ENS BARRES DE REACTION 251
30P-0100-120-0 PONT AVANT EQ 252
30P-0100-121-0 PONT ARRIERE EQ 253
30P-0210-063-0 CARTER PONT AVANT 255
30P-0210-064-0 CARTER PONT ARRIERE 257
30P-0220-080-0 NEZ DE PONT AVANT 259
30P-0220-081-0 NEZ DE PONT ARRIERE 261
30P-0240-042-0 REDUCTEUR PONT AVANT 263
30P-0240-043-0 REDUCTEUR PONT ARRIERE 264
30P-0250-068-0 MACHOIRES FREIN PONT AVANT 265
30P-0250-069-0 MACHOIRES FREIN PONT ARRIERE 266
35P-0000-032-0 MONTAGE ROUES 267
35P-0100-001-1 CALE DE ROUE (OPTION) 268
35P-0100-019-0 MONTAGE ROUE SOS (OPTION) 269
35P-0100-020-0 CALES DE ROUE (OPTION) 270
35P-0200-036-0 ROUE 20 5×25 MICHELIN 271
35P-0200-037-0 ROUE 1400X25 BRIDGESTONE 272
35P-0200-040-0 ROUE 1600×25 BRIDGESTONE 273
35P-0200-059-0 ROUE 385/95R25 X CRANE MICHELIN 274
35P-0200-060-0 ROUE 445/95R25 X CRANE MICHELIN 275
35P-0200-066-0 ROUE 385/95R25 BRIDGESTONE 276
35P-0200-067-0 ROUE 445/95R25 BRIDGESTONE 277
35P-0200-068-0 ROUE 445/95R25 MAGNA 278
35P-0200-069-0 ROUE 385/95R25 MAGNA 279
35P-0200-070-0 ROUE 525/80R25 MAGNA 280
35P-0200-084-0 ROUE 525/80 R25 BRIDGESTONE 281
40P-0000-011-0 CARDANS 282
40P-0100-013-0 MONTAGE CARDANS 283
45P-0000-031-3 DIRECTION CABINE SARRAZIN 284
45P-0010-020-1 LIAISON ALIM DIRECTION AV + SOS 285
45P-0010-036-0 LIAISON DIRECTION TOURELLE 286
45P-0010-037-0 LIAISON DIRECTION ARRIERE 287
45P-0100-023-0 BOITIER DE DIRECTION EQ 288
45P-0100-049-1 RENVOI DIRECT + EMBRAY EQ 289
45P-0100-050-1 DETAIL COLONNE DE DIRECTION 290
45P-0100-051-1 MONTAGE DIRECTION PORTEUR 292
45P-0200-009-0 BLOC VALVE DIRECTION EQ 293
45P-0200-018-2 ELECTRO-DIST DIRECT AR EQ 294
45P-0200-020-0 BLOC SELECT ORIENT-DIRECT EQ 295
50P-0000-033-1 STABILISATEURS 296
50P-0010-015-3 LIAISON HYD STABILISATEURS 297
50P-0100-039-0 STABILISATEUR EQ 298
50P-0200-013-1 BLOC STAB AVD-ARG (BOSCH) 300
50P-0200-014-1 BLOC STAB AVG-ARD (BOSCH) 301
50P-0200-026-0 BLOC STAB AVD-ARG (ATOS) 302
50P-0200-027-0 BLOC STAB AVG-ARD (ATOS) 303
50P-0500-008-0 FEUX ECLAIRAGE STAB EN13000 304
50P-0500-011-0 BOITIER COMMANDE STAB EQ 305
50P-0500-014-0 CAPTEUR EXTENSION STAB EN13000-2014 306
55P-0000-014-5 SUSPENSION 307
55P-0010-034-2 LIAISON SUSPENSION AVANT 308
55P-0010-035-2 LIAISON SUSPENSION ARRIERE 310
55P-0120-024-2 ENS SUPPORT VALVES EQ 311
55P-0120-030-0 BLOC SELECT STABS/SUSP BISTABLE 312
55P-0120-032-0 BLOC SELECT BISTABLE/SUSPENSION EQ 313
55P-0130-027-2 BLOC ACCUMULATEUR AVG-AVD EQ 314
55P-0130-030-1 BLOC ACCUMULATEUR ARD EQ 315
55P-0130-031-1 BLOC ACCUMULATEUR ARG EQ 316
55P-0600-010-2 VERIN DE SUSPENSION EQ 317
55P-1140-007-0 VERIN DE SUSPENSION ( DETAILS ) 318
60P-0000-021-4 RESERVOIR HYDRAULIQUE 319
60P-0010-021-2 LIAISON ASPIRATION 320
60P-0010-024-2 LIAISON RETOUR GENERAL 321
60P-0010-039-1 LIAISON RETOUR FUITES 322
60P-0200-025-0 RESERVOIR HUILE EQ 323
63P-0000-012-1 JOINT TOUR COL ELECT 324
63P-0200-012-1 JOINT-TOURNANT EQUIPE 325
65P-0000-024-1 REFRIGERANT TIER3 327
65P-0200-034-0 REFRIGERANT EQUIPE 328
65P-0200-035-1 MONTAGE REFRIGERANT 329
65P-0200-036-1 REFRIGERANT (DETAILS) 330
70P-0000-020-8 FREINAGE 331
70P-0020-110-0 LIAISON PNEU FREIN 12X16 332
70P-0020-111-0 LIAISON PNEU FREINAGE 6X8 333
70P-0020-034-3 LIAISON PNEU ASSERVISSEMENT 4X6 334
70P-0020-060-0 LIAISON RACCORD FREINAGE PONT AV 335
70P-0020-061-0 LIAISON RACCORD FREINAGE PONT AR 336
70P-0020-075-0 MONTAGE PRISES PRESSION (OPTION) 337
70P-0020-086-0 LIAISON COMPRESSEUR 338
70P-0200-071-0 RESERVOIR D’AIR 10L EQ 340
70P-0200-072-0 RESERVOIR D’AIR 20L AV GAUCHE EQ 341
70P-0200-073-0 RESERVOIR AIR 30L AV DROIT EQ 342
70P-0200-074-0 RESERVOIR AIR 30L MILIEU EQ 343
70P-0200-075-0 RESERVOIR AIR 40L ARRIERE EQ 344
70P-0300-024-1 DESSICATEUR D’AIR EQ 345
70P-0300-016-1 VALVE DE PROTECTION 4 CIRCUITS EQ 346
70P-0400-002-1 ELECTRO-DISTRIBUTEUR PNEU EQ 347
70P-0500-018-1 ENS BARRE SUP ELECTRO PNEU EQ 348
70P-0510-009-0 DISTRIBUTEURS 5V 2P EQ 349
70P-0600-030-0 VALVE MODULATEUR (ABS) 350
70P-0600-093-0 VALVE RELAIS FREIN AVANT EQ 351
70P-0600-094-0 VALVE RELAIS FREIN ARRIERE EQ 352
70P-0600-095-1 VALVE RELAIS FREIN DE PARC EQ 353
70P-0600-096-0 VALVE ECHAPPEMENT RAPIDE EQ 354
70P-0600-097-0 VALVE FREIN ECHAPPEMENT EQ 355
80P-0000-052-1 ADHESIFS PORTEUR 356
80P-0100-065-1 ADHESIFS PICTOGRAMME SECURITE 357
80P-0100-066-1 ADHESIFS PORTEUR 359
81P-0000-011-2 LOT DE BORD 361
81P-0200-003-2 LOT DE BORD 362
OPTIONS 364
90P-0000-068-2 OPTION CLIMATISATION TOURELLE 364
90P-0200-047-0 OPTION CLIMATISATION TOURELLE 365
90P-0200-048-2 LIAISON HYD CLIM TOURELLE 366
90P-0000-181-1 OPT GRAISSAGE CENT CHASSIS 368
90P-0100-146-1 BLOC AVANT (A) -LIAISON BLOC A 369
90P-0100-147-1 BLOC ARRIERE (B) -LIAISON BLOC B 370
90P-0100-148-1 FAISCEAU ELECT-POMPE DE GRAISSAGE 371
Page vierge 14
Page vierge 142

S.V 08/24
