Yale A869 (MTC15, NTA040SA) Service Manual – PDF DOWNLOAD
FILE DETAILS:
Yale A869 (MTC15, NTA040SA) Service Manual – PDF DOWNLOAD
Format: PDF
Language: English
Brand: Yale
DESCRIPTION:
Yale A869 (MTC15, NTA040SA) Service Manual – PDF DOWNLOAD

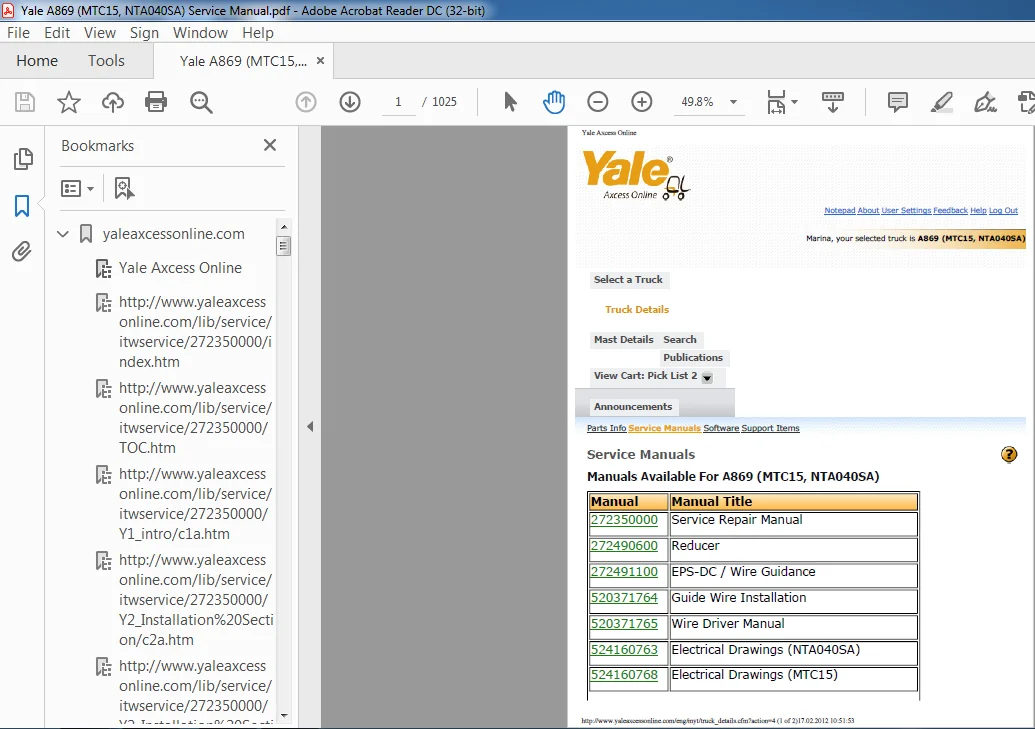

Manuals Available For A869 (MTC15, NTA040SA)
Manual Manual Title
272350000 Service Repair Manual
272490600 Reducer
272491100 EPS-DC / Wire Guidance
520371764 Guide Wire Installation
520371765 Wire Driver Manual

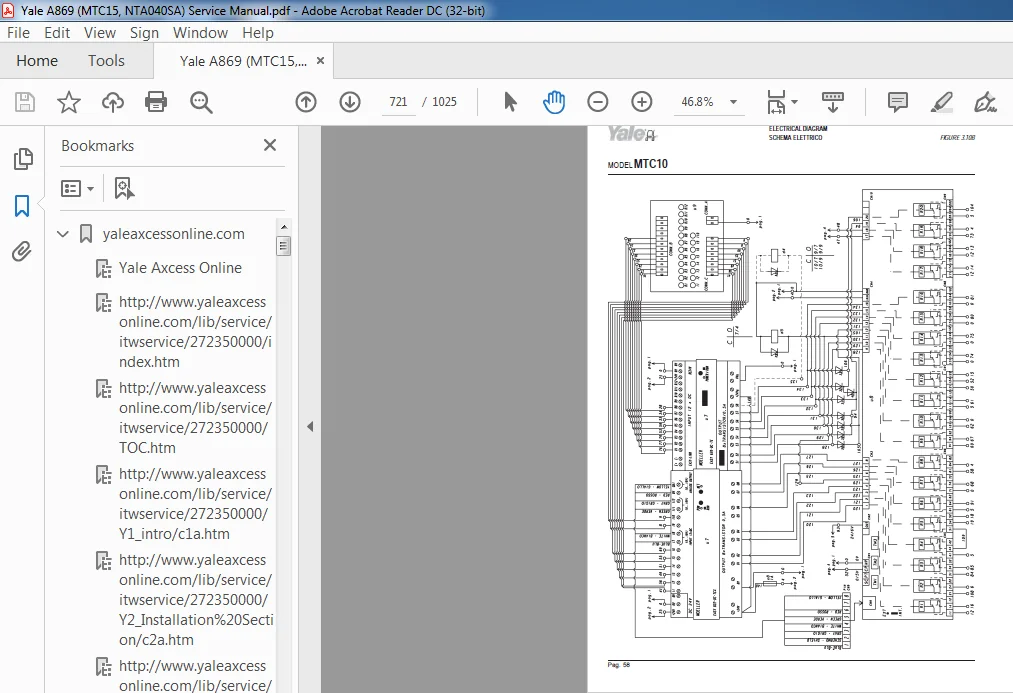

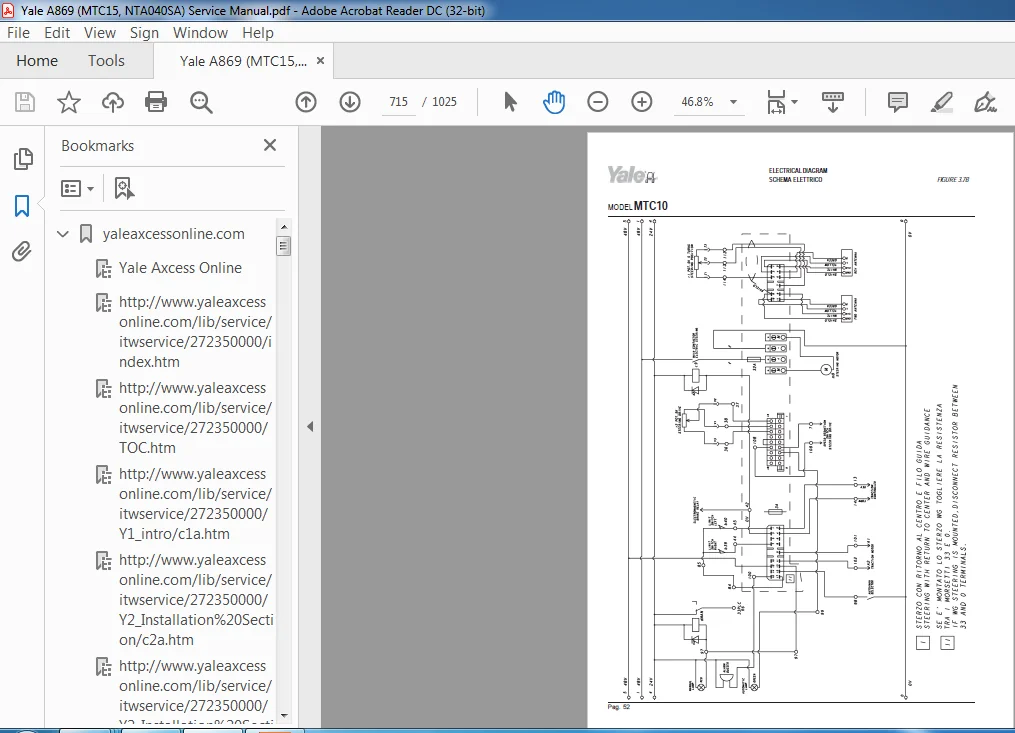

524160763 Electrical Drawings (NTA040SA)
524160768 Electrical Drawings (MTC15)
524319432 Hydraulic Diagram – Electrical Diagrams
This manual is addressed exclusively to the specialised technicians of the Yale service network
EUROPEAN MODELS (EU) A868 – MTC10, A868 – MTC13 A869 – MTC15,
A870 – MTC18
US MODELS (US) A868 (Was A872) – NTA030SA, A869 (Was A873) – NTA040SA,
A870 (Was A874) – NTA040DA
- In case of service outside the workshop, position the truck on a flat surface if possible and block it. If work on a slope is unavoidable, block the truck first and then move it to a level area as soon as possible. Disconnect the batteries and label all the controls to signal that service is taking place. Block the truck as well as any attachment that has to be lifted. Use only the prescribed attachment points when towing and make sure the pins and/or bolts are locked tightly before pulling. Lift and handle all heavy parts by means of a lifting device with the suitable capacity. Use the lifting eyes provided for the lifting.
- Do not lift over other people or permit them near a lifted load. Avoid twisting chains or wire ropes. Do not used damaged chanins or wire ropes while lifting or pulling. When handling chains or wire ropes always use goves. Handle all parts carefully. Never put your hands or fingers in between parts. Wear the special-purpose clothes, such as, safety glasses, gloves and steel toesd skid resistant shoes.
- The area where maintenance operations are carried out must be always kept clean and dry. Clean up any water, oi, or fuel spills immediately. Do not pile grease or oil-covered clothes. They represent a fire risk. Always put them in a closed metal container. Never carry out any service operation on the machine with anyone in the operator position, unless the operator is fully trained and involved in the operation to be carried out.
TABLE OF CONTENTS:
Yale A869 (MTC15, NTA040SA) Service Manual – PDF DOWNLOAD
Section: TRUCK INSTALLATION
1.0 INTRODUCTION
1.1 VNA INSTALATION
1.2 VNA UNPACKING AND SET UP
1.3 VNA DELIVERY
2.0 VNA REMOVAL FROM CONTAINER / TRUCK
3.0 VNA STAND UP PROCEDURE
4.0 LOWER CAB AFTER STAND UP
5.0 INSTALLATION OF ATTACHMENT
6.0 ADD OIL TO HYDRAULIC TANK
7.0.A BATTERY INSTALLATION US: NTA030SA – NTA040SA EU: MTC10, MTC13, MTC15
7.0.B BATTERY INSTALLATION – US: NTA040DA EU: MTC18
8.0 INSTALLATION IN AISLE
8.1 LOAD UNIT DEPOSIT ADJUSTMENT
8.2 IMPORTANT (GUIDE ROLLERS / WIRE GUIDANCE)
9.0 OPERATOR TRAINING
Section: ELECTRICAL SYSTEM ELECTRIC STEERING SYSTEM EPS-DC
FOR FURTHER INFORMATION REGARDING THE ELECTRONIC SYSTEM OF THE EPS-DC ELECTRICAL STEERING
SYSTEM, CONSULT SERVICE MANUAL P/N 272491100
Section: ELECTRICAL SYSTEM
1.0 ELECTRICAL COMPARTMENT ARRANGEMENT MODELS NTA030SA – NTA040SA -MTC10 – MTC13 – MTC15
1.0.1 ELECTRICAL COMPARTMENT ARRANGEMENT MODELS NTA040DA – MTC18
1.1 DESCRIPTION OF COMPONENTS
1.1.1 PHOTOCELLS
1.1.1A PHOTOCELL ADJUSTMENT
1.1.1B MALFUNCTION CAUSED BY INCORRECT ADJUSTMENT
1.1.2 THROTTLE ASSEMBLY
1.1.3 BATTERY DISCHARGE INDICATOR (BDI)
1.1.3A LOCK OUT LEVEL ADJUSTMENT
1.1.3B BDI TROUBLESHOOTING
1.1.4 DC / DC CONVERTER
1.2 TABLE OF ELECTRICAL SYSTEM COMPONENTS
2.0 TRACTION MOTOR ELECTRONIC CONTROL
2.0.1 INTRODUCTION
2.1 DEFINITION OF THE TRUCK DIRECTION OF TRAVEL
2.2 CONTROLLER GENERAL FEATURES
2.3 CONTROLLER FUNCTIONAL FEATURES
2.4 CONTROLLER DIAGNOSTICS
2.5 CHOPPER H2B MECHANICAL DIAGRAM
2.6 CONNECTORS
2.7 CONNECTOR INCONNECTOR “E” INPUT DESCRIPTION
2.9 BASIC DIAGRAM OF THE TRACTION CONTROLLER CONNECTIONS
3.0 HAND SET
3.0.1 INTRODUCTION
3.2 USE OF THE HAND SET
3.2.1 CONNECTION TO CONTROLLER
4.0 CONSOLE FUNCTION CHART – TRACTION MOTOR CONTROLLER
4.1 CONTROLLER PROGRAMMING
4.1.0 CONFIGURATION MENU
4.1.1 CONFIG. MENU / SET MODEL
4.1.2 CONFIG. MENU / SET OPTIONS
4.1.3 CONFIG. MENU / ADJUSTMENT
4.1.4 MAIN MENU / PARAMET. CHANGE
4.1.5 MAIN MENU / TESTER
4.1.6 MAIN MENU / SAVE PARAMETER
4.1.7 MAIN MENU / RESTORE PARAM
4.1.8 MAIN MENU / ALARM
4.1.9 MAIN MENU / PROGRAM VACC
4.1.9 MAIN MENU / PROGRAM VACC
4.2 CONFIGURATION TABLES FOR TRACTION CONTROLLER
4.3 PROGRAMMING LEVELS CORRESPONDENCE TABLE
4.4 SET UP OF A NEW CONTROLLER BEFORE OPERATION
5.0 TROUBLESHOOTING
5.1 DECODING DIAGNOSTIC LED ALARM CODES FOR TRACTION CONTROLLER
5.2 DECODING HAND SET ALARMS FOR TRACTION CONTROLLER
6.0 PUMP MOTOR CONTROLLER – DESCRIPTION
6.1 CONTROLLER FUNCTIONAL FEATURES
6.2 PUMP MOTOR CONTROLLER CIRCUIT
6.3 PUMP MOTOR CONTROLLER CONNECTORS
6.4 CONNECTOR INPUT DESCRIPTIONS (EXCEPT E)
6.5 CONNECTOR “E” INPUT DESCRIPTION
6.6.A CONSOLE FUNCTION CHART – PUMP MOTOR CONTROLLER
6.6 HAND SET PROGRAMMING OF THE PUMP MOTOR CONTROLLER
6.6.1 CONFIGURATION MENU
6.7 CONFIGURATION TABLE – PUMP MOTOR CONTROLLER
6.8 PARAMETER VALUE VERSUS PROGRAMMED LEVEL TABLE
6.14 TROUBLESHOOTING
6.14.1 DECODING DIAGNOSTIC LED ALARM CODES FOR PUMP CONTROLLER
6.14.2 DECODING HAND SET ALARMS FOR PUMP MOTOR CONTROLLER
7.0 CONFIGURATION TABLES – EPS ELECTRIC POWER STEERING CONTROLLER
7.1 EPS CONFIGURATION WITH SMART STEER (POT) STEERING
7.2 EPS CONFIGURATION WITH TACHO GENERATOR STEERING
Section: PLC
1.0 STANDARD INTERLOCK FUNCTIONS
2.0 ENABLE FUNCTION MANAGEMENT
2.1 DESCRIPTION OF THE SYSTEM THAT RUNS THE ENABLES PLC (PROGRAMMABLE LOGIC CONTROLLER)
2.2 GENERAL CHARACTERISTICS
3.0 PROGRAMMING
4.0 ELECTRIC ADJUSTMENT OF THE CAB AND AUXILIARY MAST LOWERING PROPORTIONAL ELECTROHYDRAULIC
VALVES
5.0 PLC DIGITAL INPUT / OUTPUT REFERENCE EU / US VERSIONS
5.1.A PLC TRUTH TABLE AND INTERFACE RELAY BOARD (US VERSION ONLY)
5.1.B PLC TRUTH TABLE AND INTERFACE RELAY BOARD (EU VERSION ONLY)
6.0 REMOVING/INSTALLING THE PLC
7.0 PLC BATTERY FUNCTION AND CHANGING
8.2 PROCEDURE FOR CHANGING FUSES
Section: DIAGNOSTICS
1.0 CAB DOES NOT LOWER
2.0 FORKS DO NOT EXTEND LEFT
3.0 FORKS DO NOT EXTEND RIGHT
4.0 FORKS DO NOT LOWER
5.0 FORKS DO NOT RAISE
6.0 FORKS DO NOT RETRACT FROM LEFT
7.0 FORKS DO NOT RETRACT FROM RIGHT
8.0 FORKS DO NOT ROTATE LEFT
9.0 FORKS DO NOT ROTATE RIGHT
10.0 HIGH TEMPERATURE
11.0 MINI MAST DOES NOT TRAVERSE LEFT
12.0 MINI MAST DOES NOT TRAVERSE RIGHT
13.0 SYNC CAB / FORKS DO NOT LOWER
14.0 SYNC TRAVERSE / ROTATE DOES NOT WORK
15.0 TRUCK DOES NOT TRAVEL
Section: SLOW DOWN / STOP
1.0 AUTOMATIC SLOW DOWN AND STOP SYSTEM DESCRIPTION
1.1 MAGNET INSTALLATION IN AISLE
1.1.1 MAGNET LAYOUT FOR SYSTEMS WITH 2 MAGNETS IN AISLE
1.1.2 MAGNET LAYOUT FOR SYSTEMS WITH 4 MAGNETS IN AISLE
2.0 SYSTEM DESCRIPTIONS
2.1 (US) END OF AISLE AUTO-BRAKING
2.2 (EU) END OF AISLE AUTO-BRAKING
2.3 SLOW DOWN / STOP (SET / RESET)
3.0 SYSTEM FUNCTIONS (WITH STANDARD PLC PROGRAM)
3.1 SYSTEMS WITH 2 MAGNETS IN AISLE
3.2 SYSTEMS WITH 4 MAGNETS IN AISLE
4.0 TROUBLESHOOTING
Section:HYDRAULIC SYSTEM
1.0 GENERAL DESCRIPTION
1.1 HYDRAULIC SYSTEM SYMBOL LEGEND
– FUNCTIONAL HYDRAULIC DIAGRAM
– HYDRAULIC SYSTEM COMPONENTS
1.2 TABLE OF HYDRAULIC SYSTEM COMPONENTS
1.3 FLOW CONTROL AND HOSE BREAK VALVES
1.4 COMPONENT ACTUATION TABLE: PUMPS AND ELECTRO-SOLENOIDS
1.4.1 HYDRAULIC SYSTEM FUNCTIONAL LAYOUT
2.1 MAIN HYDRAULIC VALVE ASSEMBLY
2.1.0 MAIN HYDRAULIC VALVE ASSEMBLY COMPONENTS
2.2 CAB LIFT PRESSURE RELIEF VALVE ADJUSTMENT
2.3 ADJUSTING THE CAB LOWER PROPORTIONAL VALVE
2.3.1 EMERGENCY LOWER SCREW
2.4 TROUBLE-SHOOTING
3.1 AUXILIARY MAST/ATTACHMENT VALVE ASSEMBLY
3.1.0 AUXILIARY MAST/ATTACHMENT VALVE COMPONENT TABLE
3.2 AUXILIARY MAST/ATTACHMENT VALVE MAIN PRESSURE RELIEF ADJUSTMENT
3.3 ADJUSTING AUXILIARY MAST LOWER PROPORTIONAL VALVE
3.4 TROUBLE-SHOOTING
4.1 CAB LIFT CYLINDER EXPLODED DRAWING NTA030SA – MTC10 – MTC13 (2 STAGE MAST)
4.2 CAB LIFT CYLINDER TABLE OF COMPONENTS FOR NTA030SA – MTC10 – MTC13
5.1 CAB LIFT CYLINDER EXPLODED DRAWING NTA030SA – MTC10 – MTC13 (3 STAGE MAST)
5.2 CAB LIFT CYLINDER TABLE OF COMPONENTS FOR NTA030SA – MTC10 – MTC13
6.1 CAB LIFT CYLINDER EXPLODED DRAWING NTA040SA – NTA040DA – MTC15 – MTC18 (2 STAGE MAST)
6.2 CAB LIFT CYLINDER TABLE OF COMPONENTS FOR NTA040SA – NTA040DA – MTC15 – MTC18
7.1 CAB LIFT CYLINDER EXPLODED DRAWING NTA040SA – NTA040DA – MTC15 – MTC18 (3 STAGE MAST)
7.2 CAB LIFT CYLINDER TABLE OF COMPONENTS FOR NTA040SA – NTA040DA – MTC15 – MTC18
8.1 DISSASSEMBLING THE MAIN LIFT CYLINDERS
8.2 CHANGING THE SEALS
8.3 INSTALLING THE MAIN LIFT CYLINDERS ON THE MACHINE
8.4 BLEEDING THE AIR FROM THE MAIN HOIST CYLINDER
9.1 AUXILIARY MAST LIFT CYLINDER EXPLODED DRAWING
9.2 AUXILIARY MAST LIFT CYLINDER PART TABLE FOR
10.1 DISMANTLING AUXILIARY MAST LIFT CYLINDER
10.2 CHANGING THE SEALS
10.3 REASSEMBLING THE AUXILIARY MAST LIFT CYLINDER
10.4 BLEEDING THE AIR FROM THE AUXILIARY MAST LIFT CYLINDER
Section: ATTACHMENT
1.1 ATTACHMENT COMPONENTS
1.2 ATTACHMENT COMPONENT TABLE
2.1 TRILATERAL ATTACHMENT FUNCTIONING
3.1 TRUCK INSTALLATION
3.1.1 ATTACHMENT ASSEMBLY PROCEDURES
4.1 MECHANIC ADJUSTMENT OF THE ATTACHMENT SUPPORT BEARINGS
5.1 MECHANIC STROKE END ADJUSTMENT
5.2 ROTATING MECHANIC STROKE END AND CAMS
5.3 TRASLATION SPEED REDUCER MICROSWITCH
6.1 MECHANICAL ADJUSTMENTS OF THE LOAD HANDLER BEARINGS
7.1 MAINTENANCE
8.1 TROUBLESHOOTING
Section: MAST
1.0 MAST REMOVAL PROCEDURE MOD. EU MTC10 – MTC13 – MTC15 – MTC18 MOD. US NTA030SA –
NTA040SA – NTA040DA
1.1 REMOVING THE CAB FROM THE MAST
2.0 REMOVING THE CYLINDERS MOD. EU MTC10 – MTC13 – MTC15 MOD. US NTA030SA – NTA040SA
2.1 REMOVING THE MAST MOD. EU MTC10 – MTC13 – MTC15 MOD. US NTA030SA – NTA040SA
3.0 REMOVING THE BOTTOM GUIDE BEARING OF THE INNER MAST SECTION MOD. EU MTC10 – MTC13 1
MOD. US NTA030SA
4.0 REMOVING THE ROLLERS FROM THE CAB AND INNER TELESCOPING SECTION MOD. EU MTC15 – MTC18
MOD. US NTA040SA – NTA040DA
5.0 REMOVING SIDE ROLLERS FROM THE MAST MOD. EU MTC15 – MTC18 MOD. US NTA040SA – NTA040DA
Section: BILATERAL EQUIPMENT
1.0 DESCRIPTION OF EQUIPMENT
1.0.1 COMPOSITION
1.0.2 TELESCOPING ACTION
1.1 TOP TELESCOPING SECTION OR LOAD PLATFORM
1.2 INTERMEDIATE TELESCOPING SECTION
1.3 TELESCOPING SECTION SUPPORT
1.4 TELESCOPING ASSEMBLY
1.5 TABLE OF COMPONENTS
2.0 MAINTENANCE
2.0.1 HOW TO DISMANTLE THE EQUIPMENT
2.0.2 TIGHTENING TORQUES
2.0.3 PRECAUTIONS WHEN USING MAINTENANCE PRODUCTS
2.0.4 COMPONENTS REQUIRING MAINTENANCE
2.0.5 ROUTINE MAINTENANCE OPERATIONS
2.0.6 ITEMS NOT REQUIRING RELUBRICATION
2.0.7 SYMBOLS
2.0.8 FAULT-FINDING AND REMEDIES
3.0 REMOVING THE VARIOUS SECTORS
4.0 DISASSEMBLING EQUIPMENT
5.0 REMOVAL PROCEDURE
Section: WHEELS
1.0 REMOVING THE LOAD WHEELS
2.0 REMOVING THE DRIVE WHEELS MOD. US – NTA030SA – NTA040SA4 EU – MTC10 (EU ONLY) – MTC13 –
MTC15
3.0 REMOVING THE DRIVE WHEELS MOD. US – NTA040DA EU – MTC18
Section: BRAKING SYSTEM
1.0 BRAKING SYSTEMS DESCRIPTION
2.0 REMOVAL AND ADJUSTMENT OF THE ELECTROMAGNETIC BRAKE
3.0 ADJUSTMENT AND PUTTING INTO SERVICE
Section: TRANSMISSION
1.1 DISMANTLING THE TRANSMISSION FROM THE TRUCK US – NTA030SA – NTA040SA EU – MTC10 (EU
ONLY) – MTC13 – MTC15
1.2 INTRODUCTION
1.3 DISMANTLING THE CONNECTIONS
1.4 CHAIN
1.5 REMOVING THE TRANSMISSION UNIT
1.6 TRANSMISSION OIL
1.7 REMOVING THE MOTOR
1.7A REMOVING THE PLATE
1.8 DISMANTLING THE CHAIN
1.9 DISMANTLING THE WHEEL
2.0 DISMANTLING THE TRANSMISSION FROM THE TRUCK MOD. NTA040DA – MTC18
3.0 GENERAL INFORMATION NTA030SA – NTA040SA – MTC10 – MTC13 – MTC15
3.1 TRANSMISSION COMPONENTS
3.2 CONSUMABLE GOODS
3.4 STANDARD TOOLS AND FIXTURES
4.0 DISASSEMBLY
4.1 INTRODUCTION
4.2 REMOVAL AND DISASSEMBLY OF THE TRANSMISSION HOUSING UPPER PART
4.3 REMOVING OF THE TRANSMISSION COVER
4.4 DISMANTLING THE CROWN GEAR AND WHEEL SHAFT
4.5 REMOVING THE TAPER ROLLER BEARING INNER RACE FROM THE WHEEL SHAFT AND CROWN GEAR
4.6 DISASSEMBLY OF THE PINION SHAFT
4.7 DISASSEMBLY OF THE TAPER ROLLER BEARING OUTER RACE FROM THE TRANSMISSION HOUSING
4.8 REMOVING THE THREAD PROTECTIVE SHIELD
5.0 ASSEMBLY
5.1 INTRODUCTION
5.2 MEASURING THE ASSEMBLY DIMENSION OF THE PINION SHAFT
5.3 PRE-ASSEMBLY OF THE TRANSMISSION HOUSING
5.4 PRE-ASSEMBLY OF THE WHEEL SHAFT
5.5 MOUNTING THE TAPER ROLLER BEARING INNER RACE ON THE CROWN GEAR
5.6 PRE-ASSEMBLY OF THE PINION SHAFT
5.7 MOUNTING THE PINION SHAFT IN THE TRANSMISSION HOUSING
5.8 MEASURING THE BEARING CLEARANCE OF THE PINION SHAFT AND ADJUSTING THE PRE-STRESS
5.9 MOUNTING THE WHEEL SHAFT AND THE CROWN GEAR ON THE TRANSMISSION HOUSING
5.10 MEASURING AND ADJUSTING THE CROWN GEAR CIRCUMFERENTIAL BACKLASH
5.11 CHECKING THE TOOTH PATTERN
5.12 MEASURING THE WHEEL SHAFT BEARING CLEARANCE AND ADJUSTING THE BEARING PRE-STRESS
5.13 MOUNTING THE THREAD PROTECTIVE SHIELD IN THE TRANSMISSION HOUSING
5.14 MOUNTING THE RADIAL SHAFT SEAL IN THE TRANSMISSION HOUSING
5.15 MOUNTING THE HOUSING COVER
5.16 TRANSMISSION UPPER PART
6.0 ADJUSTMENT DATA
6.1 TIGHTENING TORQUE
7.0 TROUBLESHOOTING
8.0 STORAGE
8.1 DECOMMISSIONING
VIDEO PREVIEW OF THE MANUAL:
IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME MANUAL used by the dealerships to diagnose your vehicle
- No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
- Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
- So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com
Kye –
Good doing business
