Yale E813 (GP GLP GDP070-090LJ MJ GP GLP GDP100-120MJ) Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Yale E813 (GP GLP GDP070-090LJ MJ GP GLP GDP100-120MJ) Parts Manual – PDF DOWNLOAD
Format: PDF
Language: English
Brand: Yale
DESCRIPTION:
Yale E813 (GP GLP GDP070-090LJ MJ GP GLP GDP100-120MJ) Parts Manual – PDF DOWNLOAD
Assemblies Available For E813 (GP/GLP/GDP070-090LJ/MJ; GP/GLP/GDP100-120MJ)
- Every effort has been made to accurately reflect the correct parts listing. Links to associated aftermarket databases have been annotated.
- It is, however, incumbent upon you to properly interpret the information provided for your specific needs.
TABLE OF CONTENTS:
Yale E813 (GP GLP GDP070-090LJ MJ GP GLP GDP100-120MJ) Parts Manual – PDF DOWNLOAD

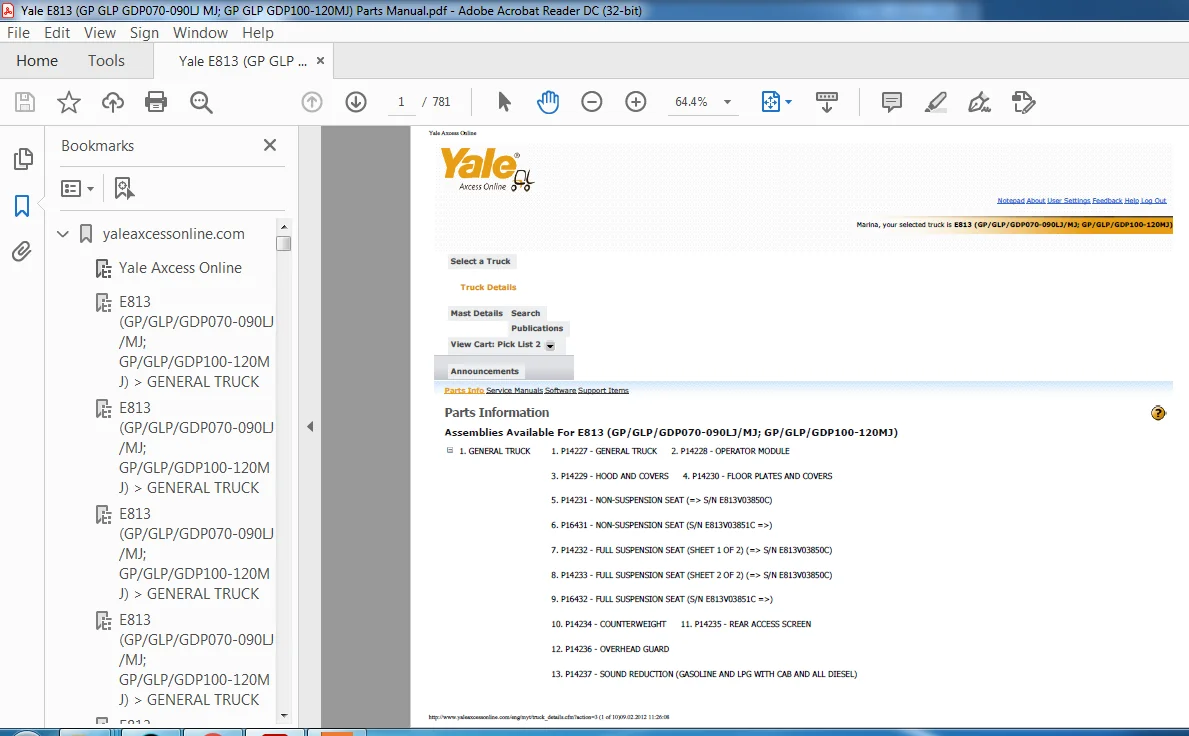

GENERAL TRUCK 1. P14227 – GENERAL TRUCK 2. P14228 – OPERATOR MODULE
3. P14229 – HOOD AND COVERS 4. P14230 – FLOOR PLATES AND COVERS
5. P14231 – NON-SUSPENSION SEAT (=> S/N E813V03850C)
6. P16431 – NON-SUSPENSION SEAT (S/N E813V03851C =>)
7. P14232 – FULL SUSPENSION SEAT (SHEET 1 OF 2) (=> S/N E813V03850C)
8. P14233 – FULL SUSPENSION SEAT (SHEET 2 OF 2) (=> S/N E813V03850C)
9. P16432 – FULL SUSPENSION SEAT (S/N E813V03851C =>)
10. P14234 – COUNTERWEIGHT 11. P14235 – REAR ACCESS SCREEN
12. P14236 – OVERHEAD GUARD
13. P14237 – SOUND REDUCTION (GASOLINE AND LPG WITH CAB AND ALL DIESEL)
14. P14238 – UNDERCARRIAGE PAN 15. P14239 – LABELS AND DECALS
16. P14240 – LOAD BACKREST 17. P14241 – FORKS (STANDARD TAPER) (CLASS III)
18. P14242 – FORKS (STANDARD TAPER) (CLASS IV)
19. P14243 – FORKS (POLISHED FULL BOTTOM TAPER) (CLASS III AND IV)
2. ENGINE ASSEMBLY 1. P14466 – ENGINE MOUNTING (DIESEL TIER II)
2. P14467 – ASSEMBLED ENGINE (DIESEL TIER II)

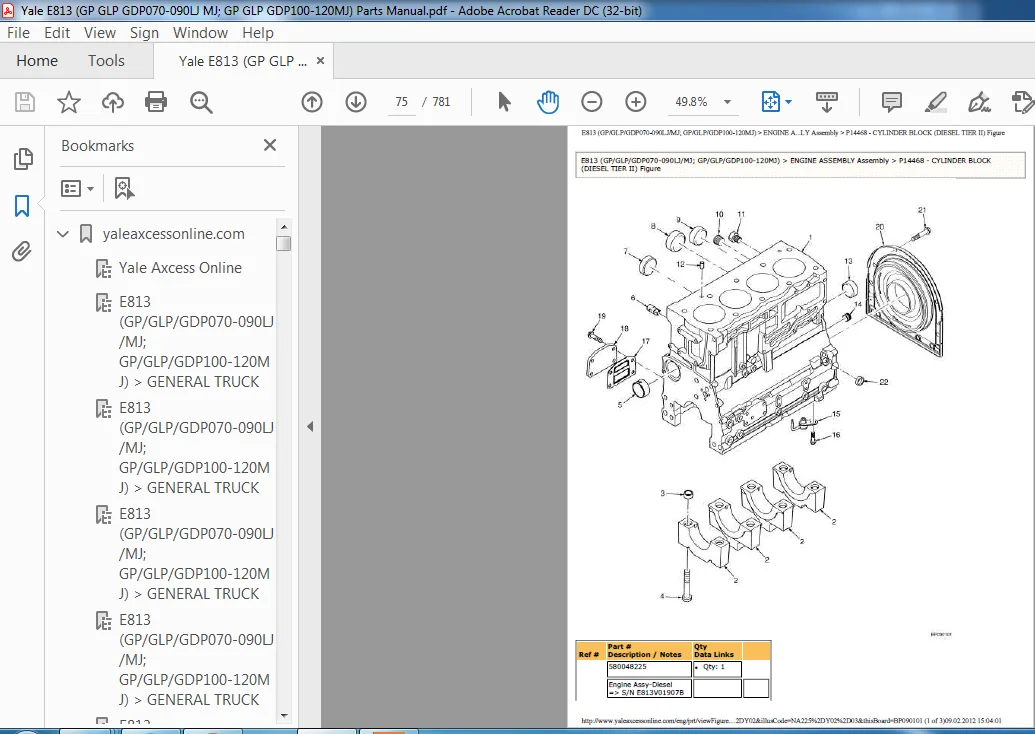

3. P14468 – CYLINDER BLOCK (DIESEL TIER II)
4. P14469 – CYLINDER HEAD AND INDUCTION MANIFOLD (DIESEL TIER II)
5. P14470 – VALVE COVER AND ROCKER ARM SHAFT (DIESEL TIER II)
6. P14471 – CRANKSHAFT AND PISTONS (DIESEL TIER II)
7. P14472 – OIL PAN AND PUMP (DIESEL TIER II)
8. P14473 – WATER PUMP AND OUTLET (DIESEL TIER II)
9. P14474 – TIMING GEAR (DIESEL TIER II) 10. P14475 – EXHAUST MANIFOLD (DIESEL TIER II)
11. P14476 – OIL FILTER (DIESEL TIER II) 12. P14477 – OIL COOLER (DIESEL TIER II)
13. P14478 – FUEL INJECTION PUMP (DIESEL TIER II)
14. P15507 – FUEL INJECTION PUMP (WITH BLEED BACK SYSTEM)
15. P14479 – ROTARY EXHAUSTER (DIESEL TIER II)
16. P14481 – ENGINE MOUNTING (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
17. P14957 – ASSEMBLED ENGINE (LPG, 4.3L EPA COMPLIANT) (SHEET 1 OF 2)
18. P16580 – ASSEMBLED ENGINE (LPG, 4.3L EPA COMPLIANT) (SHEET 2 OF 2)
19. P14964 – ASSEMBLED ENGINE (GASOLINE 4.3L EPA COMPLIANT) (SHEET 1 OF 2)
20. P16581 – ASSEMBLED ENGINE (GASOLINE 4.3L EPA COMPLIANT) (SHEET 2 0F 2)
21. P15287 – COIL ASSEMBLY (S/N E813V02152B =>)
22. P14480 – EXHAUST MANIFOLD (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
23. P21812 – ENGINE BELT DRIVE AND ALTERNATOR MOUNTING (4.3L EPA COMPLIANT)
24. P14482 – CYLINDER BLOCK (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
25. P14483 – CAMSHAFT AND OIL PAN (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
26. P14485 – VALVE COVER AND INLET MANIFOLD (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
27. P14484 – CYLINDER HEAD (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
28. P14905 – INTAKE MANIFOLD AND FUEL RAIL (GASOLINE) (4.3L EPA COMPLIANT)
29. P14486 – OIL PUMP (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
30. P14487 – DRIP SHIELD (GASOLINE AND LPG) (4.3L EPA COMPLIANT)
3. EXHAUST SYSTEM 1. P14562 – EXHAUST (GASOLINE AND LPG)
2. P14561 – EXHAUST (DIESEL TIER II)
3. P16531 – EXHAUST WRAPS (PAPER INDUSTRY OPTION)
4. COOLING SYSTEM 1. P13779 – COOLING
2. P13780 – FAN DRIVE ASSEMBLY
3. P17206 – BAFFLE AND ATTACHING PARTS
5. FUEL SYSTEM 1. P14574 – AIR INTAKE AND FILTER SYSTEM (GASOLINE AND LPG)
2. P13777 – AIR FILTER (GASOLINE AND LPG) 3. P14268 – FUEL SUPPLY SYSTEM (GASOLINE)
4. P14269 – FUEL SUPPLY SYSTEM (LPG) 5. P15001 – FUEL SUPPLY SYSTEM (DIESEL TIER II)
6. P14988 – LPG TANK BRACKET (FIXED) 7. P15034 – LPG TANK BRACKET (SWING OUT)
8. P15035 – LPG TANK BRACKET (SWING OUT/DROP DOWN)
9. P14951 – ENGINE FUEL SYSTEM (LPG) (4.3L EPA COMPLIANT)
10. P14952 – THROTTLE BODY AND LPG MIXER (4.3L EPA COMPLIANT ENGINE)
11. P14953 – LPG REGULATING SYSTEM (4.3L EPA COMPLIANT ENGINE)
12. P14926 – THROTTLE BODY ASSEMBLY (GASOLINE) (4.3L EPA COMPLIANT ENGINE)
13. P14573 – AIR INTAKE AND FILTER SYSTEM (DIESEL TIER II)
14. P15038 – AIR FILTER (TIER II) (DIESEL)
15. P15004 – FUEL FILTER AND ATTACHING PARTS (DIESEL TIER II)
16. P15002 – FUEL PUMP AND WATER SEPERATOR (DIESEL TIER II)
17. P15003 – FUEL SENDER AND ATTACHING PARTS (DIESEL TIER II)
18. P15005 – WATER SEPARATOR (DIESEL TIER II)
19. P14276 – THROTTLE LINKAGE (GASOLINE AND LPG) (FORWARD/REVERSE LEVER)
20. P14277 – THROTTLE LINKAGE (GASOLINE AND LPG) (FOOT DIRECTIONAL CONTROL PEDAL)
21. P14278 – THROTTLE LINKAGE (DIESEL TIER II) 22. P14280 – THROTTLE ARM ASSEMBLY
23. P14281 – FOOT DIRECTIONAL CONTROL PEDAL AND BRACKET ASSEMBLY
24. P14282 – FOOT DIRECTIONAL CONTROL PEDAL
6. ELECTRICAL SYSTEM 1. P14981 – ELECTRICAL SYSTEM (COWL) 2. P14286 – INTRUMENT PANEL
3. P15027 – ELECTRICAL SYSTEM (ENGINE COMPARTMENT) (GASOLINE AND LPG)
4. P14397 – ELECTRICAL SYSTEM (ALTERNATOR AND BATTERY) (GASOLINE AND LPG)
5. P14765 – ELECTRICAL SYSTEM (ALTERNATOR AND BATTERY) (GASOLINE AND LPG SAFETY (GS AND LPS))
6. P14766 – ELECTRICAL SYSTEM (DIESEL TIER II) 7. P14767 – ELECTRICAL SYSTEM (TYPE DS)
8. P14933 – DISTRIBUTOR ASSEMBLY (4.3L EPA COMPLIANT) 9. P14768 – ALTERNATOR (GS, LPS, DS)
10. P16180 – ALTERNATOR AND MOUNTING 11. P15632 – STARTER MOTOR (GASOLINE AND LPG) (GM 4.3L)
12. P14769 – STARTER (DIESEL TIER II)
13. P14770 – WIRE HARNESS (DIESEL ENGINE) (=> S/N E813A01842C)
14. P16055 – WIRE HARNESS (DIESEL ENGINE) (S/N E813A01843C =>)
15. P15627 – WIRE HARNESS (FUEL INJECTOR) (GASOLINE GM 4.3L)
16. P15628 – WIRE HARNESS (ENGINE, GASOLINE GM 4.3L) (SHEET 1 0F 2)
17. P15629 – WIRE HARNESS (ENGINE, GASOLINE GM 4.3L) (SHEET 2 OF 2)
18. P15622 – WIRE HARNESS (ENGINE, LPG, GM 4.3L) (SHEET 1 0F 2)
19. P15623 – WIRE HARNESS (ENGINE, LPG, GM 4.3L) (SHEET 2 OF 2)
20. P15624 – WIRE HARNESS (LPG REGULATOR) (GM 4.3L)
21. P14983 – WIRE HARNESS (MODULE) (SHEET 1 OF 2) (=> 3/2004)
22. P14983 – WIRE HARNESS (MODULE) (SHEET 2 OF 2) (=> 3/2004)
23. P14982 – WIRE HARNESS (MODULE) (POWERSHIFT TRANSMISSION) (3/2004 =>)
24. P14224 – WIRE HARNESS (SEALED ALTERNATOR)
25. P15282 – WIRE HARNESS (ALTERNATOR TO CIRCUIT BREAKER) (FUSED)
26. P15283 – WIRE HARNESS (INTERFACE)
27. P15269 – WIRE HARNESS (BRAKE PRESSURE SWITCH) (S/N E813V02626C =>)
28. P15191 – WIRE HARNESS (BRAKE PRESSURE SWITCH) (=> S/N E813V02625C)
29. P15225 – WIRE HARNESS (POWERSHIFT TRANSMISSION CONTROL) (=> S/N E813V02625C)
30. P15270 – WIRE HARNESS (POWERSHIFT TRANSMISSION CONTROL) (S/N E813V02626C =>)
31. P16445 – WIRE HARNESS (POWERSHIFT TRANSMISSION CONTROL) (S/N E813V03851C =>)
7. TRANSMISSION 1. P14306 – TRANSMISSION (T086 – T089) (SHEET 1 OF 2) (=> S/N E813V02052B)
2. P14307 – TRANSMISSION (T086 – T089) (SHEET 2 OF 2) (=> S/N E813V02052B)
3. P15342 – TRANSMISSION (T118 – T121) (SHEET 1 OF 2) (S/N E813V02053B =>)
4. P14343 – TRANSMISSION (T118 – T121) (SHEET 2 OF 2) (S/N E813V02053B =>)
5. P14308 – FLYWHEEL AND TORQUE CONVERTER
6. P14309 – CLUTCH PACKS (T096 – T098) (=> S/N E813V02052B)
7. P14359 – CLUTCH PACKS (T118) (SINGLE SPEED) (S/N E813V02053B =>)
8. P14360 – CLUTCH PACKS (T120 – T121) (TWO SPEED) (S/N E813V02053B =>)
9. P14311 – CONTROL VALVE (TRANSMISSION) 10. P14312 – MANIFOLD VALVE
11. P14313 – HIGH AND LOW VALVE 12. P14314 – TRANSMISSION LINES
13. P14315 – TRANSMISSION MOUNT
8. DRIVE AXLE 1. P14320 – DRIVE AXLE (POWERSHIFT TRANSMISSION)
2. P14321 – DIFFERENTIAL ASSEMBLY
3. P14322 – DRIVE WHEELS AND TIRES (SINGLE) (GP/GLP/GDP 070-090LJ/ML)
4. P14323 – DRIVE TIRES AND WHEELS (SINGLE) (GP/GLP/GDP 100-120MJ)
9. STEERING SYSTEM 1. P14328 – STEERING SYSTEM
2. P14329 – STEER COLUMN
3. P14330 – SHIFT LEVER
4. P14331 – STEER AXLE
5. P14332 – STEER CYLINDER
6. P14333 – STEER PUMP
7. P14334 – STEER TIRES AND WHEELS
10. BRAKE SYSTEM 1. P14336 – BRAKE SYSTEM
2. P14337 – MASTER CYLINDER AND BOOSTER
3. P15192 – BRAKE RELAY ASSEMBLY
4. P14338 – BRAKE ASSEMBLY (1830 MM SHORT WHEEL BASE)
5. P14339 – BRAKE ASSEMBLY (2100 WHEEL BASE)
6. P14340 – PARK BRAKE
11. HYDRAULIC SYSTEM
1. P14346 – HYDRAULIC SYSTEM 2. P14347 – HYDRAULIC CONTROL LINES (THREE FUNCTION) 3. P14348 – HYDRAULIC CONTROL LINES (FOUR FUNCTION)
4. P14349 – HYDRAULIC CONTROL VALVE ATTACHING PARTS (THREE FUNCTION (TWO LEVERS WITHOUT DETENT)) (THREE FUNCTION (THREE LEVERS WITH AND WITHOUT DETENT))
5. P14350 – HYDRAULIC CONTROL VALVE ATTACHING PARTS (FOUR FUNCTION) (WITH DETENTED LEVERS) 6. P15351 – HYDRAULIC CONTROL VALVE (THREE AND FOUR FUNCTION)
7. P14353 – HYDRAULIC FILTER HOUSING 8. P14354 – HYDRAULIC PUMP 9. P14355 – MAST INSTALLATION 10. P14356 – TILT CYLINDERS
12. MAST-TWO STAGE LIMITED FREE-LIFT 1. P14364 – OUTER MAST (TWO STAGE LIMITED FREE-LIFT)
2. P14365 – INNER MAST (TWO STAGE LIMITED FREE-LIFT)
3. P14366 – MAIN LIFT (TWO STAGE LIMITED FREE-LIFT)
4. P14367 – MAIN LIFT CYLINDERS (TWO STAGE LIMITED FREE-LIFT)
5. P14368 – CARRIAGE (TWO STAGE LIMITED FREE-LIFT)
13. MAST-THREE STAGE FULL FREE-LIFT 1. P14376 – OUTER MAST (THREE STAGE FULL FREE-LIFT)
2. P14377 – INTERMEDIATE MAST (THREE STAGE FULL FREE-LIFT)
3. P14378 – INNER MAST (THREE STAGE FULL FREE-LIFT)
4. P14379 – MAIN LIFT (THREE STAGE FULL FREE-LIFT)
5. P14380 – MAIN LIFT CYLINDERS (THREE STAGE FULL FREE-LIFT)
6. P14381 – FREE-LIFT (THREE STAGE FULL FREE-LIFT)
7. P14382 – FREE-LIFT CYLINDERS (THREE STAGE FULL FREE-LIFT)
8. P14383 – CARRIAGE (THREE STAGE FULL FREE-LIFT)
14. MAST-TWO STAGE FULL FREE-LIFT 1. P14370 – OUTER MAST AND MAIN LIFT (TWO STAGE FULL FREE-LIFT)
2. P14371 – INNER MAST AND FREE-LIFT (TWO STAGE FULL FREE-LIFT)
3. P14372 – MAIN LIFT CYLINDERS (TWO STAGE FULL FREE-LIFT)
4. P14373 – FREE-LIFT CYLINDERS (TWO STAGE FULL FREE-LIFT)
5. P14374 – CARRIAGE (TWO STAGE FULL FREE-LIFT)
15. ATTACHMENTS AND HEADER HOSE GROUP
1. P14491 – INTEGRAL SIDE-SHIFT ASSEMBLY (TWO STAGE LIMITED FREE-LIFT) (48 AND 60-INCH (GP/GLP/GDP70LJ, GP/GLP/GDP80LJ, GP/GLP/GDP90LJ))
2. P14492 – INTEGRAL SIDE-SHIFT CARRIAGE (TWO STAGE LIMITED FREE-LIFT) (48 AND 60-INCH (GP/GLP/GDP70LJ, GP/GLP/GDP80LJ, GP/GLP/GDP90LJ))
3. P14493 – INTEGRAL SIDE-SHIFT ASSEMBLY (TWO STAGE LIMITED FREE-LIFT) (54 AND 60-INCH (GP/GLP/GDP100MJ, GP/GLP/GDP110MJ, GP/GLP/GDP120MJ))
4. P14494 – INTEGRAL SIDE-SHIFT CARRIAGE (TWO STAGE LIMITED FREE-LIFT) (54 AND 60-INCH (GP/GLP/GDP100MJ, GP/GLP/GDP110MJ, GP/GLP/GDP120MJ))
5. P14495 – INTEGRAL SIDE-SHIFT ASSEMBLY (TWO AND THREE STAGE FULL FREE-LIFT) (48 AND 60-INCH (GP/GLP/GDP70LJ, GP/GLP/GDP80LJ, GP/GLP/GDP90LJ))
6. P14496 – INTEGRAL SIDE-SHIFT CARRIAGE (TWO AND THREE STAGE FULL FREE-LIFT) (48-INCH (GP/GLP/GDP70LJ, GP/GLP/GDP80LJ, GP/GLP/GDP90LJ))
7. P14497 – INTEGRAL SIDE-SHIFT CARRIAGE (TWO AND THREE STAGE FULL FREE-LIFT) (60-INCH (GP/GLP/GDP70LJ, GP/GLP/GDP80LJ, GP/GLP/GDP90LJ))
8. P14498 – INTEGRAL SIDE-SHIFT ASSEMBLY (TWO AND THREE STAGE FULL FREE-LIFT) (54 AND 60-INCH)
9. P14499 – INTEGRAL SIDE-SHIFT CARRIAGE (TWO AND THREE STAGE FULL FREE-LIFT) (54 AND 60-INCH) 10. P14398 – QUICK DISCONNECT FITTINGS
11. P14362 – AUXILIARY TUBE EXTENSION KIT (TWO STAGE LIMITED FREE-LIFT) 12. P14363 – AUXILIARY TUBE EXTENSION KIT (THREE STAGE FULL FREE-LIFT)
13. P14369 – HEADER HOSE (TWO STAGE LIMITED FREE-LIFT) 14. P14375 – HEADER HOSE (TWO STAGE FULL FREE-LIFT)
15. P14384 – HEADER HOSE (THREE STAGE FULL FREE-LIFT) 16. P14385 – ACCUMULATOR (MAST LOAD DAMPENING)
16. OPTIONS 1. P14386 – CAB (ATTACHING PARTS) (SHEET 1 OF 6)
2. P14387 – CAB (ATTACHING PARTS) (SHEET 2 OF 6)
3. P14388 – CAB (ATTACHING PARTS) (SHEET 3 OF 6)
4. P14389 – CAB (ATTACHING PARTS) (SHEET 4 OF 6)
5. P14390 – CAB (ATTACHING PARTS) (SHEET 5 OF 6)
6. P14391 – CAB (ATTACHING PARTS) (SHEET 6 OF 6) 7. P14392 – CAB (DOOR ASSEMBLY) (LEFT HAND)
8. P14393 – CAB (DOOR ASSEMBLY) (RIGHT HAND) 9. P14394 – CAB (WIRE HARNESSES)
10. P14395 – CAB WIRE HARNESS (WORKLIGHTS AND STROBE LIGHT)
11. P14396 – CAB WIRE HARNESS (HEADLIGHT AND HANDHELD LIGHT)
12. P14598 – HEATER INSTALLATION (GASOLINE) 13. P14599 – HEATER INSTALLATION (LPG)
14. P14600 – HEATER INSTALLATION (DIESEL TIER II) 15. P14324 – DRIVE TIRES AND WHEELS (DUAL)
16. P14399 – BACK-UP ALARM 17. P14400 – WIRE HARNESS (BACK-UP ALARM)
18. P14590 – FENDER EXTENSIONS 19. P14591 – DUAL MIRRORS (WITHOUT CAB)
20. P14592 – FRONT HEADLIGHTS (WITHOUT CAB) 21. P14593 – REAR DRIVE LIGHT (WITHOUT CAB)
22. P15232 – REAR DRIVE LIGHTS (WITH AMBER STROBE) (WITHOUT CAB) (S/N E813V03419B =>)
23. P14594 – STROBE LIGHT (AMBER) (WITHOUT CAB) (=> S/N E813V03418B)
24. P15229 – AMBER STROBE REVERSE LIGHTS (WITHOUT REAR DRIVE LIGHTS) (S/N E813V03419B =>)
25. P14595 – LIFTING EYES 26. P15039 – LIGHTS, BACK-UP AND BRAKE
27. P15164 – LIGHTS, LED BACK-UP AND BRAKE (6/2004 =>)
28. P15198 – WIRE HARNESS (PRESSURE SWITCH) (LED BRAKE LIGHTS)
29. P15179 – PLUGS (WITHOUT BACK-UP AND BRAKE LIGHTS)
17. FIELD CONVERSION KITS 1. DUAL WHEEL CONVERSION 2. WIDE TIRE CONVERSION
3. DIRECTIONAL CONTROL CONVERSION
4. CONTROL VALVE CONVERSION KITS
5. AUXILIARY TUBE EXTENSION KIT (TWO STAGE LIMITED FREE-LIFT)
6. AUXILIARY TUBE EXTENSION KIT (TWO AND THREE STAGE FULL FREE-LIFT)
7. HEADER HOSE CONVERSION KITS (TWO STAGE LIMITED FREE-LIFT)
8. HEADER HOSE CONVERSION KITS (THREE STAGE FULL FREE-LIFT) (A751)
9. HEADER HOSE CONVERSION KITS (THREE STAGE FULL FREE-LIFT) (A752)
10. HEADER HOSE CONVERSION KITS (TWO STAGE FULL FREE-LIFT)
VIDEO PREVIEW OF THE MANUAL:
IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME MANUAL used by the dealerships to diagnose your vehicle
- No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
- Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
- So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com
Curtis Wayne –
always a pleasure
