Yale Forklift MT10-12-15 Parts Manual A867T01526Z – PDF DOWNLOAD

Description

Yale Forklift MT10-12-15 Parts Manual A867T01526Z – PDF DOWNLOAD

FILE DETAILS:

Yale Forklift MT10-12-15 Parts Manual A867T01526Z – PDF DOWNLOAD

Language : English_Italian_French_German_Spanish
Pages :132
Downloadable : Yes
File Type : PDF

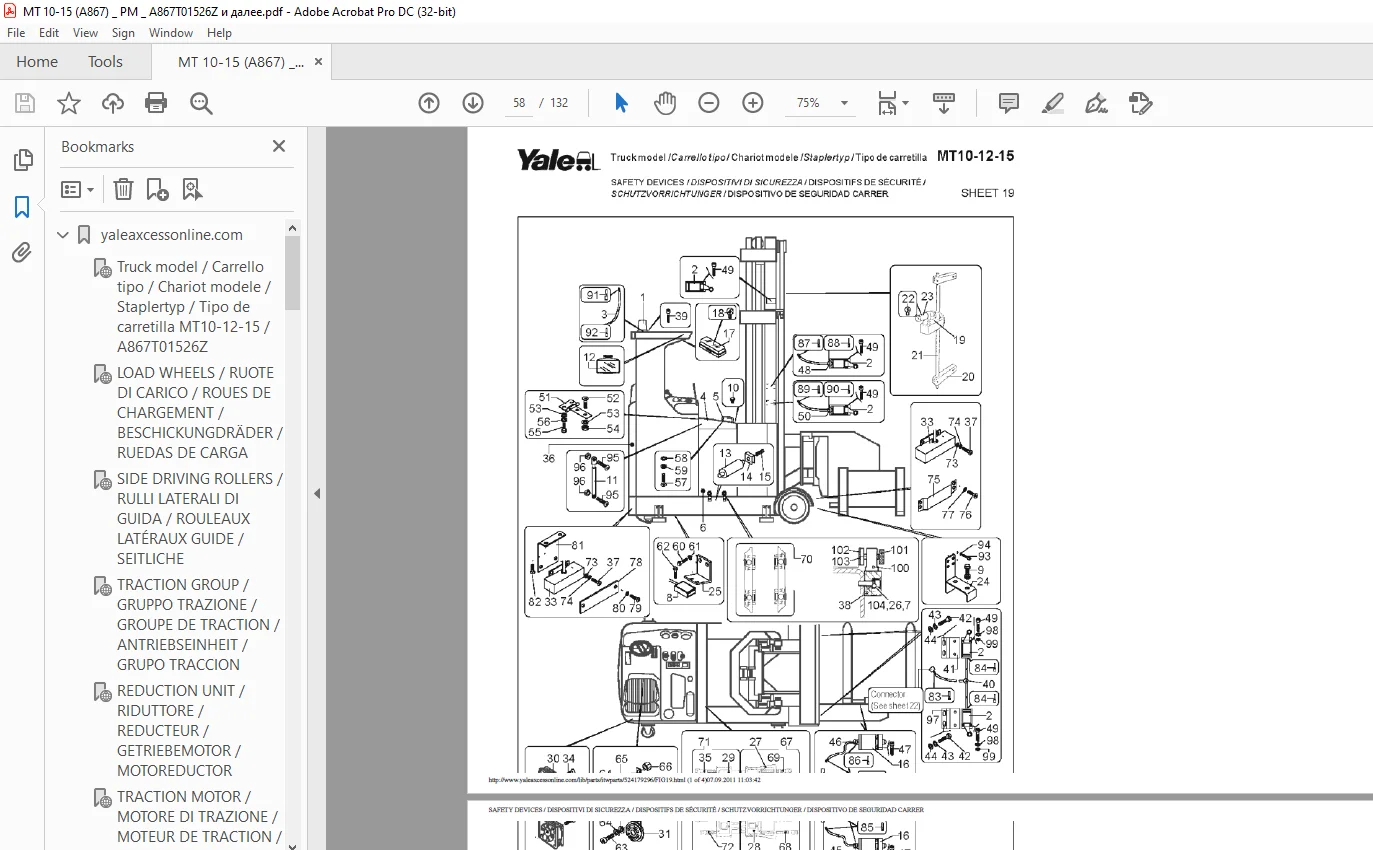

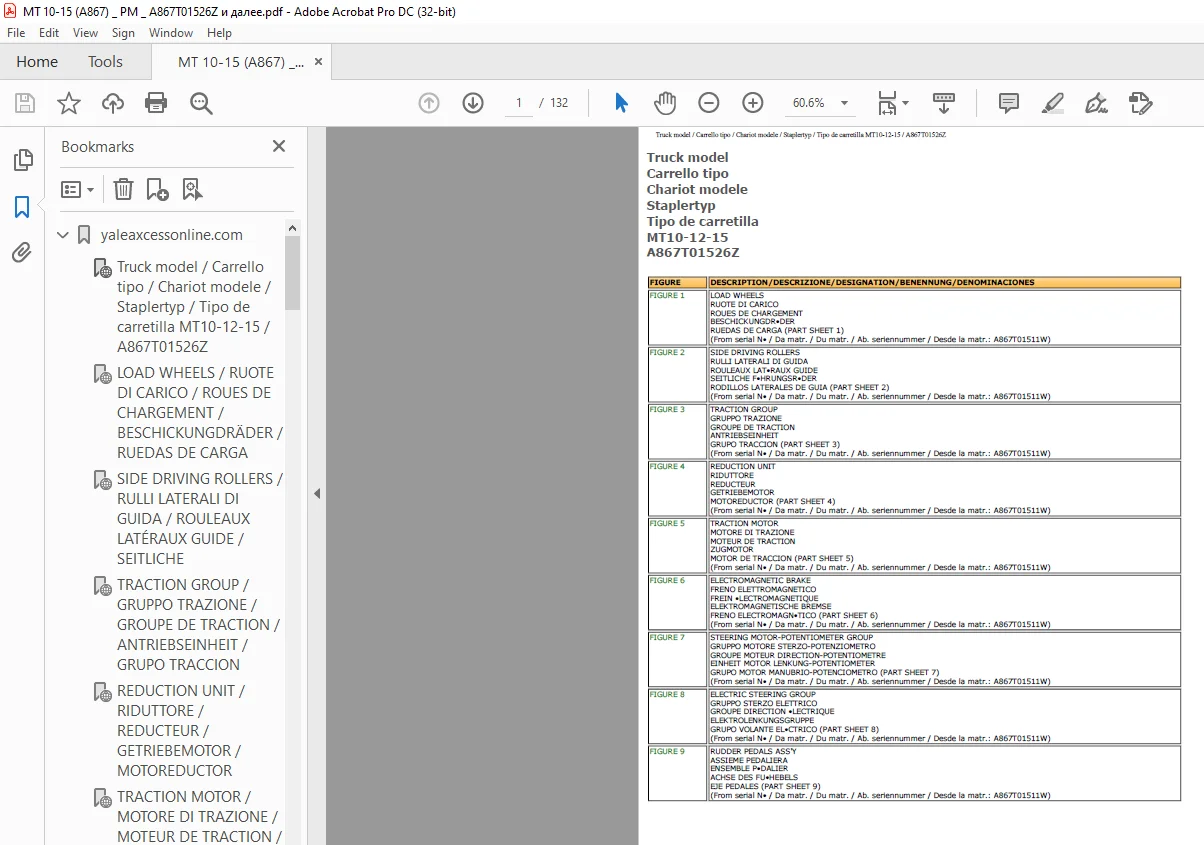

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Yale Forklift MT10-12-15 Parts Manual A867T01526Z – PDF DOWNLOAD

yaleaxcessonlinecom 0
Truck model / Carrello tipo / Chariot modele / Staplertyp / Tipo de carretilla MT10-12-15 / A867T01526Z 1
LOAD WHEELS / RUOTE DI CARICO / ROUES DE CHARGEMENT / BESCHICKUNGDRÄDER / RUEDAS DE CARGA 6
SIDE DRIVING ROLLERS / RULLI LATERALI DI GUIDA / ROULEAUX LATÉRAUX GUIDE / SEITLICHE FÜHRUNGSRÄDER / RODILLOS LATERALES DE GUIA 8
TRACTION GROUP / GRUPPO TRAZIONE / GROUPE DE TRACTION / ANTRIEBSEINHEIT / GRUPO TRACCION 10
REDUCTION UNIT / RIDUTTORE / REDUCTEUR / GETRIEBEMOTOR / MOTOREDUCTOR 12
TRACTION MOTOR / MOTORE DI TRAZIONE / MOTEUR DE TRACTION / ZUGMOTOR / MOTOR DE TRACCION 15
ELECTROMAGNETIC BRAKE / FRENO ELETTROMAGNETICO / FREIN ÉLECTROMAGNETIQUE / ELEKTROMAGNETISCHE BREMSE / FRENO ELECTROMAGNÉTICO 18
STEERING MOTOR-POTENTIOMETER GROUP / GRUPPO MOTORE STERZO-POTENZIOMETRO / GROUPE MOTEUR DIRECTION-POTENTIOMETRE / EINHEIT MOTOR LENKUNG-POTENTIOMETER / GRUPO MOTOR MANUBRIO-POTENCIOMETRO 20
ELECTRIC STEERING GROUP / GRUPPO STERZO ELETTRICO / GROUPE DIRECTION ÉLECTRIQUE / ELEKTROLENKUNGSGRUPPE / GRUPO VOLANTE ELÉCTRICO 22
RUDDER PEDALS ASS’Y / ASSIEME PEDALIERA / ENSEMBLE PÉDALIER / ACHSE DES FUßHEBELS / EJE PEDALES 24
CONTROL PANEL / PANNELLO COMANDI / PANNEAU DE CONTRÔLE / STEUERTAFEL / TABLERO DE MANDO 26
HYDRAULIC BRAKES SYSTEM / IMPIANTO FRENI / DISPOSITIF DES FREINS / BREMSANLAGE / SISTEMA FRENOS 29
LIFTING UNIT / GRUPPO SOLLEVAMENTO / GROUPE DE SOULEVEMENT / HEBE-GRUPPE / GRUPO ELEVACIÓN 31
OIL TANKER GROUP / ASSIEME SERBATOIO OLIO / ENSEMBLE RÉSERVOIR HUILE / ÖLBEHÄLTERGRUPPE / GRUPO DEPÓSITO ACEITE 34
LIFTING MOTOPUMP MT10 / MOTOPOMPA SOLLEVAMENTO MT10 / MOTOPOMPE SOULEVEMENT MT10 / MOTORPUMPE ZUR ANAEBUNG MT10 / MOTOBOMBA ELEVACIÓN MT10 36
LIFTING MOTOPUMP MT12-15 / MOTOPOMPA SOLLEVAMENTO MT12-15 / MOTOPOMPE SOULEVEMENT MT12-15 / MOTORPUMPE ZUR ANAEBUNG MT12-15 / MOTOBOMBA ELEVACIÓN MT12-15 39
LIFTING-LOWERING SOLENOID VALVE / ELETTROVALVOLA SOLLEVAMENTO-DISCESA / SOUPAPE ÉLECTRIQUE SOULÈVEMENT-DESCENTE / AUFHEBUNGS UND ABSTIEGELEKTROVENTIL / ELECTROVÁLVULA LEVANTAMIENTO-BAJADA 42
LIFTING CYLINDER MT10-12 / CILINDRO SOLLEVAMENTO MT10-12 / CILINDRE DE SOULEVEMENT MT10-12 / HUBZYLINDER MT10-12 / CILINDRO DE ELEVACIÓN MT10-12 44
LIFTING CYLINDER MT15 / CILINDRO SOLLEVAMENTO MT15 / CILINDRE DE SOULEVEMENT MT15 / HUBZYLINDER MT15 / CILINDRO DE ELEVACIÓN MT15 48
ELECTRONIC SYSTEM / IMPIANTO ELETTRONICO / INSTALLATION ÉLECTRONIQUE / ELEKTRONIK / INSTALACION ELECTRONICA 52
ELECTRONIC SYSTEM / IMPIANTO ELETTRONICO / INSTALLATION ÉLECTRONIQUE / ELEKTRONIK / INSTALACION ELECTRONICA 55
SAFETY DEVICES / DISPOSITIVI DI SICUREZZA / DISPOSITIFS DE SÉCURITÉ / SCHUTZVORRICHTUNGER / DISPOSITIVO DE SEGURIDAD CARRER 58
MASTS / MONTANTI / MONTANTS / PFOSTEN / MONTANTE 62
CABLES AND CHAINS / CAVI E CATENE / CABLES ET CHAINES / KABEL UND KETTEN / CABLE Y CADENAS 64
TRAVERSE FRAME / TRAVE / POUTRE / BALKEN / TRAVE 67
REAR ARM / BRACCIO POSTERIORE / BRAS POSTÉRIEUR / HINTERAUSLEGER / BRAZO POSTERIOR 70
FRONT ARM / BRACCIO ANTERIORE / BRAS ANTÉRIEUR / VORDERAUSLEGER / BRAZO ANTERIOR 72
ROTATOR / ROTAZIONE / ROTATION / ROTATION / ROTACIÓN 74
ROTATOR CYLINDER / CILINDRO ROTAZIONE / CYLINDRE DE ROTACION / ROTATIONZYLINDER / CILINDRO ROTACIÓN 77
ROTATOR LATCH / FERMO ROTAZIONE / ARRÊT DE ROTATION / ROTATIONSHALTER / SUJETADOR ROTACIÓN 79
ROTATOR LATCH CYLINDER / CILINDRO GANCIO / CYLINDRE CROCHET / HACKENZYLINDER / CILINDRO GANCHO 81
HYDRAULIC CIRCUIT / IMPIANTO IDRAULICO / INSTALLATION HYDRAULIQUE / HYDRAULIKANLAGE / INSTALACIÓN HIDRÁULICA 83
FORK CARRIAGE WITH FORKS / PASTRA PORTA FORCHE CON FORCHE / PLAQUE PORTE-FOURCHES AVEC FOURCHES / GABELHALTERSPLATTE MIT GABELN / PLANCHA PORTE HORQUILLAS Y HORQUILLAS 85
LABELS / TARGHETTE E ADESIVI / AUTOCOLLANTS DE SIGNALISATION / SELBSTKLEBESCHILDER / TARJETAS ADHESIVAS 87
ELECTRONIC DIAGRAM / SCHEMA ELETTRONICO / SCHÉMA ÉLECTRONIQUE / ELEKTRONIKSCHALTER / ESQUEMA ELECTRONICO 89
ELECTRONIC DIAGRAM / SCHEMA ELETTRONICO / SCHÉMA ÉLECTRONIQUE / ELEKTRONIKSCHALTER / ESQUEMA ELECTRONICO 92
ELECTRONIC DIAGRAM / SCHEMA ELETTRONICO / SCHÉMA ÉLECTRONIQUE / ELEKTRONIKSCHALTER / ESQUEMA ELECTRONICO 95
ELECTRONIC DIAGRAM / SCHEMA ELETTRONICO / SCHÉMA ÉLECTRONIQUE / ELEKTRONIKSCHALTER / ESQUEMA ELECTRONICO 98
HYDRAULIC DIAGRAM / SCHEMA OLEODINAMICO / SCHÉMA ÉHYDRAULIQUE / HYDRAULIKSCHALTPLAN / ESQUEMA OLEODINAMICO 100
LLIFTING UNIT MT10-12-15 WITH AUXILIARY LIFT MAST (OPTION) / GRUPPO SOLLEVAMENTO MT10-12-15 CON MONTANTE SUPPLEMENTARE (OPTIONAL) / GROUPE DE SOULEVEMENT MT10-12-15 AVEC MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / HEBE-GRUPPE MT10-12-15 MIT ZUSATZ-PFOSTEN (WAHLFREI) / GRUPO ELEVACIÓN MT10-12-15 CON MONTANTE SUPLEMENTARIO (OPCIONAL)102
REAR ARM MT10-12-15 WITH AUXILIARY LIFT MAST (OPTION) / BRACCIO POSTERIORE MT10-12-15 CON MONTANTE SUPPLEMENTARE (OPTIONAL) / BRAS POSTERIEUR MT10-12-15 AVEC MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / HINTERAUSLEGER MT10-12-15 MIT ZUSATZ-PFOSTEN (WAHLFREI) / BRAZO POSTERIOR MT10-12-15 CON MONTANTE SUPLEMENTARIO (OPCIONAL)106
ROTATOR MT10-12-15 WITH AUXILIARY LIFT MAST (OPTION) / ROTAZIONE MT10-12-15 CON MONTANTE SUPPLEMENTARE (OPTIONAL) / ROTATION MT10-12-15 AVEC MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / ROTATION MT10-12-15 MIT ZUSATZ-PFOSTEN (WAHLFREI) / ROTACIÓN MT10-12-15 CON MONTANTE SUPLEMENTARIO (OPCIONAL)108
HYDRAULIC CIRCUIT MT10-12-15 WITH AUXILIARY LIFT MAST (OPTION) / IMPIANTO IDRAULICO MT10-12-15 CON MONTANTE SUPPLEMENTARE (OPTIONAL) / INSTALLATION HYDRAULIQUE MT10-12-15 AVEC MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / HYDRAULIKANLAGE MT10-12-15 MIT ZUSATZ-PFOSTEN (WAHLFREI) / INSTALACIÓN HIDRÁULICA MT10-12-15 CON MONTANTE SUPLEMENTARIO (OPCIONAL)111
HYDRAULIC HOSE SWIVEL MT10-12-15 WITH AUXILIARY LIFT MAST (OPTION) / GIUNTO GIREVOLE MT10-12-15 CON MONTANTE SUPPLEMENTARE (OPTIONAL) / JOINT PIVOTANT MT10-12-15 AVEC MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / DREHKUPPLUNG MT10-12-15 MIT ZUSATZ-PFOSTEN (WAHLFREI) / JUNTURA GIRATORIA MT10-12-15 CON MONTANTE SUPLEMENTARIO (OPCIONAL)115
AUXILIARY LIFT MAST (OPTION) / MONTANTE SUPPLEMENTARE (OPTIONAL) / MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / ZUSATZ-PFOSTEN (WAHLFREI) / MONTANTE SUPLEMENTARIO (OPCIONAL)117
AUXILIARY LIFT CYLINDER (OPTION) / CILINDRO MONTANTE SUPPLEMENTARE (OPTIONAL) / CYLINDRE MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / PFOSTENZYLINDER (WAHLFREI) / CILINDRO MONTANTE SUPLEMENTARIO (OPCIONAL)119
PULLEYS GROUP MT10-12-15 WITH AUXILIARY LIFT MAST (OPTION) / GRUPPO CARRUCOLE MT10-12-15 CON MONTANTE SUPPLEMENTARE (OPTIONAL) / PROUPE POUBLIES MT10-12-15 AVEC MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / SATZ-KETTENSCHEIBE MT10-12-15 MIT ZUSATZ-PFOSTEN (WAHLFREI) / GRUPO POLÉA MT10-12-15 CON MONTANTE SUPLEMENTARIO (OPCIONAL)121
FORK CARRIAGE WITH FORKS MT10-12-15 WITH AUXILIARY LIFT MAST (OPTION) / PIASTRA PORTA FORCHE CON FORCHE MT10-12-15 CON MONTANTE SUPPLEMENTARE (OPTIONAL) / PLAQUE PORTE-FOURCHES AVEC FOURCHES MT10-12-15 AVEC MONTANT SUPPLÉMENTAIRE (OPTIONNEL) / GABELHALTERSPLATTE MIT GABELN MT10-12-15 MIT ZUSATZ-PFOSTEN (WAHLFREI) / PLANCHA PORTE HORQUILLAS Y HORQUILLAS MT10-12-15 CON MONTANTE SUPLEMENTARIO (OPCIONAL)124
INDEX NUMERICAL / INDICE NUMERICO / INDEX NUMÉRIQUE / NUMERISCHINDEX / INDICE NUMÉRICO126
