AMMANN AV 130 X TANDEMOVÝ VÁLEC NÁVOD K OBSLUZE 3001210 PDF

Description

AMMANN AV 130 X TANDEMOVÝ VÁLEC CUMMINS QSB4.5-C130 EU Stage IIIA / U.S. EPA TIER 3 NÁVOD K OBSLUZE 3001210 – PDF DOWNLOAD

FILE DETAILS:

AMMANN AV 130 X TANDEMOVÝ VÁLEC CUMMINS QSB4.5-C130 EU Stage IIIA / U.S. EPA TIER 3 NÁVOD K OBSLUZE 3001210 – PDF DOWNLOAD

Language : Czech
Pages : 184
Downloadable : Yes
File Type : PDF

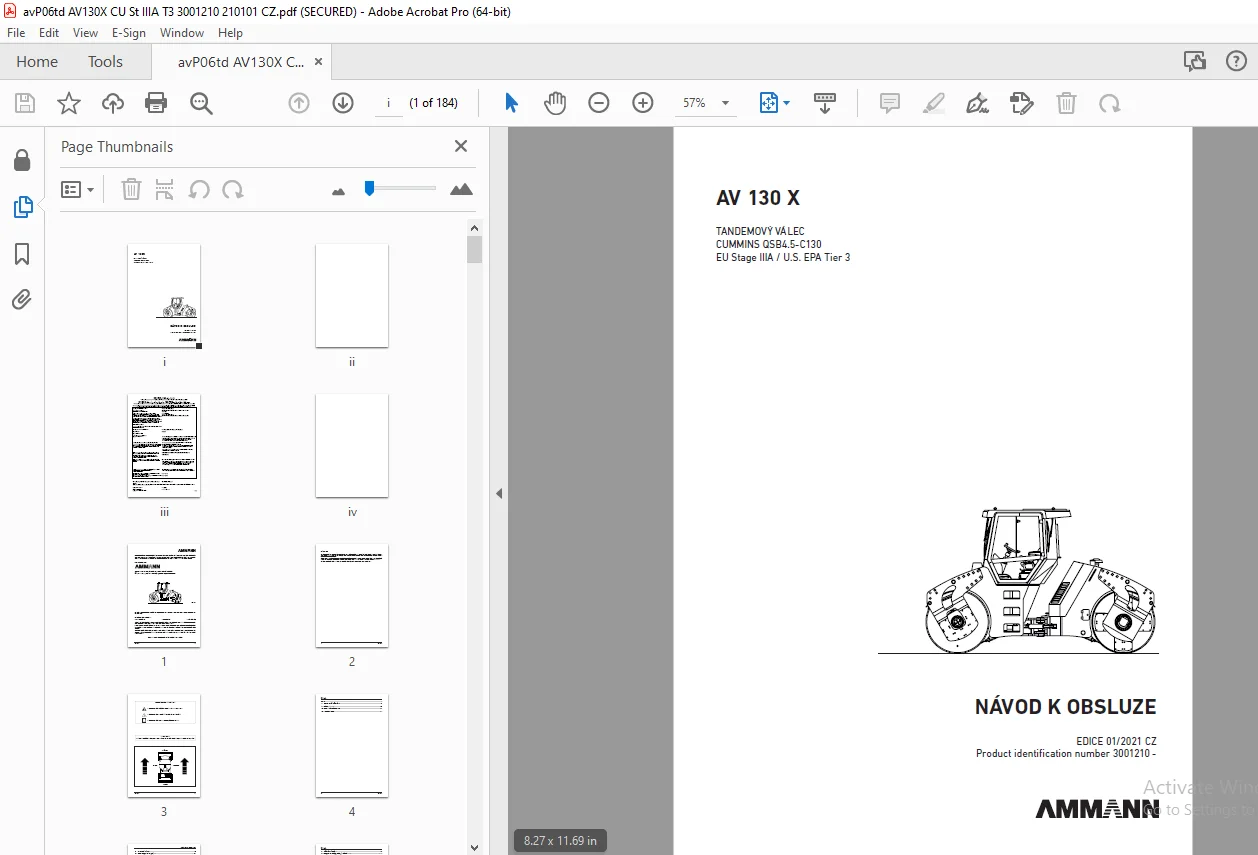

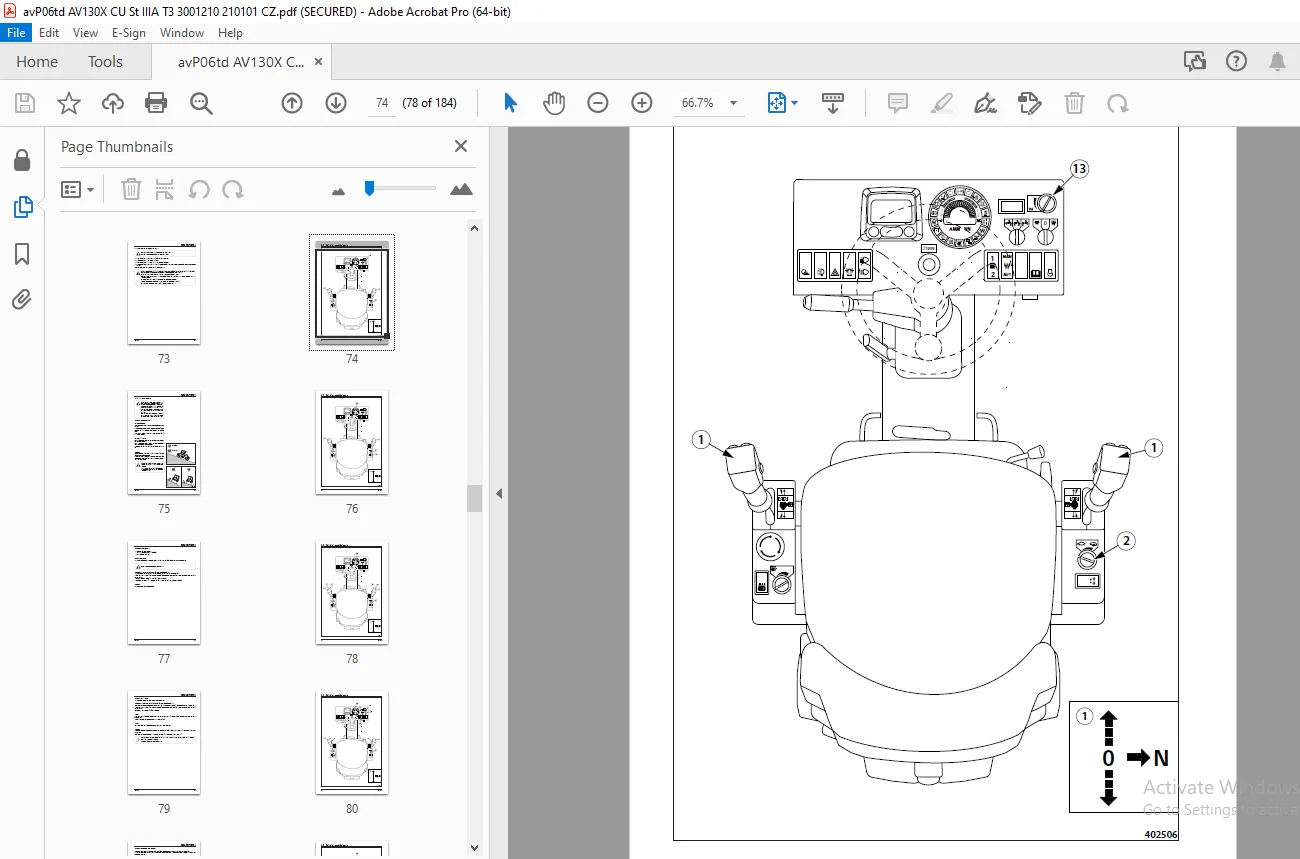

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN AV 130 X TANDEMOVÝ VÁLEC CUMMINS QSB4.5-C130 EU Stage IIIA / U.S. EPA TIER 3 NÁVOD K OBSLUZE 3001210 – PDF DOWNLOAD

Obsah......................................................................  8
1.	SPECIFIKAČNÍ PŘÍRUČKA................................................... 13
	1.1.	Základní údaje.................................................... 14
	1.2.	Rozměrové schéma stroje........................................... 16
	1.3.	Technické údaje................................................... 18
2.	PROVOZNÍ NÁVOD.......................................................... 23
	2.1.	Hlavní bezpečnostní opatření...................................... 25
		2.1.1.	Bezpečnostní opatření při provozu stroje.................... 25
		2.1.1.1. 	Před zahájením hutnících prací........................... 25
		2.1.1.2. 	Práce v nebezpečném prostoru............................. 25
		2.1.1.3.	Zajištění bezpečnostních opatření provozovatelem.......... 26
		2.1.1.4. 	Kabina s integrovaným ROPS .............................. 26
		2.1.2.	Požadavky na kvalifikaci řidiče............................. 27
		2.1.3.	Povinnosti řidiče........................................... 27
		2.1.4.	Zakázané činnosti - bezpečnost a záruka..................... 29
		2.1.5.	Bezpečnostní nápisy a značky použité na stroji ............. 30
		2.1.6.	Ruční signály............................................... 36
	2.2.	Ekologické a hygienické zásady.................................... 39
		2.2.1.	Hygienické zásady .......................................... 39
		2.2.2.	Ekologické zásady .......................................... 39
	2.3.	Konzervace a skladování strojů.................................... 40
		2.3.1.	Krátkodobá konzervace a skladování pro dobu 1 ÷ 2 měsíců.... 40
		2.3.2.	Konzervace a skladování po dobu delší než 2 měsíce.......... 40
		2.3.3.	Odkonzervování a prohlídka dodaného stroje.................. 41
	2.4.	Likvidace stroje po ukončení jeho životnosti...................... 42
	2.5.	Popis stroje  .................................................... 43
	2.6.	Ovladače a kontrolní přístroje.................................... 44
		2.6.1.	Ovládání přístroje Power View............................... 64
	2.7.	Ovládání a používání stroje....................................... 74
		2.7.1.	Spouštění motoru............................................ 75
		2.7.2.	Pojezd a reverzace.......................................... 79
		2.7.3.	Nouzové zastavení stroje.................................... 87
		2.7.4.	Zastavení stroje a motoru................................... 87
		2.7.5.	Parkování stroje............................................ 87
		2.7.6.	Zvedání a spouštění kapoty.................................. 89
		2.7.7.	Kropení..................................................... 91
		2.7.8.	Ořezávač Ammann............................................. 92
		2.7.9.	Infra teploměr.............................................. 93
	2.8.	Přeprava stroje................................................... 94
		2.8.1.	Nakládání stroje............................................ 95
	2.9.	Zvláštní podmínky použití stroje.................................. 97
		2.9.1.	Vlečení stroje.............................................. 97
		2.9.2.	Provoz stroje v době záběhu.................................102
		2.9.3.	Práce stroje za nízkých teplot..............................102
		2.9.4.	Práce stroje za vyšších teplot a vlhkosti...................102
		2.9.5.	Práce stroje ve vyšších nadmořských výškách.................102
		2.9.6.	Práce stroje v prašném prostředí............................102
		2.9.7.	Jízda s vibrací na zhutněných a tvrdých materiálech.........102
3.	PŘÍRUČKA ÚDRŽBY.........................................................103
	3.1.	Bezpečnost a jiná opatření při údržbě stroje......................105
		3.1.1.	Bezpečnost při údržbě stroje................................105
		3.1.2.	Požární opatření při výměnách provozních náplní.............105
		3.1.3.	Ekologické a hygienické zásady..............................106
	3.2.	Specifikace náplní................................................107
		3.2.1.	Motorový olej...............................................107
		3.2.2.	Palivo......................................................109
		3.2.3.	Chladící kapalina...........................................110
		3.2.4.	Hydraulický olej............................................111
		3.2.5.	Převodový olej..............................................111
		3.2.6.	Mazací tuk..................................................111
		3.2.7.	Kapalina do ostřikovače skel................................111
		3.2.8.	Chladicí kapalina běhounu...................................112
		3.2.9.	Náplň klimatizace...........................................112
	3.3.	Náplně............................................................113
	3.4.	Tabulka mazání a údržby...........................................114
	3.5.	Mazací plán.......................................................116
	3.6.	Úkony mazání a údržby.............................................117
		Každých 20 hodin provozu (denně)...................................118
			3.6.1. 	Kontrola oleje v motoru................................118
			3.6.2.	Kontrola chladící kapaliny motoru.......................119
			3.6.3.	Kontrola oleje v hydraulické nádrži.....................120
			3.6.4.	Odvzdušnění klikové skříně..............................120
			3.6.5.	Kontrola stavu ventilátoru a řemenu motoru..............121
			3.6.6. 	Kontrola prachového ventilu filtru vzduchu.............122
			3.6.7.	Kontrola paliva.........................................123
			3.6.8.	Doplnění nádrže kropení.................................124
			3.6.9.	Čištění odlučovače vody na filtru paliva................125
			3.6.10. 	Kontrola výstražných a kontrolních zařízení...........126
			3.6.11.	Kontrola těsnosti palivové a hydraulické soustavy......127
		Každých 250 hodin provozu (3 měsíce)...............................128
			3.6.12.	Kontrola chladiče, sání vzduchu, sací potrubí..........128
			3.6.13.	Kontrola chladícího okruhu motoru......................129
			3.6.14.	Kontrola řemenu motoru ................................130
			3.6.15.	Kontrola akumulátoru...................................131
			3.6.16.	Kontrola čidla filtru vzduchu..........................133
			3.6.17.	Mazání stroje..........................................134
			3.6.18.	Kontrola oleje v převodovkách .........................136
			3.6.19.	Čištění filtru kropení.................................137
			3.6.20.	Kontrola sedadlového spínače...........................138
		Každých 500 hodin provozu (6 měsíců) nejméně však 1x ročně.........139
			3.6.21.	Výměna oleje v motoru..................................139
			3.6.22. 	Výměna palivového filtru..............................142
			3.6.23.	Výměna vložek filtru vzduchu...........................143
			3.6.24.	Čištění filtru ventilace kabiny........................145
			3.6.25.	Kontrola chladící kapaliny motoru......................146
			3.6.26.	Kontrola elektrické instalace..........................146
		Každých 1000 hodin provozu (1 rok).................................147
			3.6.27.	Kontrola napínáku řemenu motoru........................147
			3.6.28.	Výměna oleje v převodovkách ...........................149
			3.6.29.	Kontrola tlumící soustavy..............................151
			3.6.30.	Čištění palivové nádrže................................152
			3.6.31.	Čištění vodní nádrže...................................154
		Každých 2000 hodin provozu (2 roky)................................155
			3.6.32.	Výměna oleje ve vibrátorech............................155
			3.6.33.	Výměna hydraulického oleje a filtrů....................156
			3.6.34.	Výměna chladící kapaliny motoru........................160
			3.6.35.	Kontrola, seřízení vůle ventilů motoru ................161
		Údržba dle potřeby.................................................162
			3.6.36.	Čištění chladičů.......................................162
			3.6.37.	Vypuštění vody z okruhu kropení před zimním obdobím....163
			3.6.38.	Čištění stroje.........................................165
			3.6.39. 	Seřízení škrabáků.....................................166
			3.6.40.	Kontrola, dotažení šroubových spojů....................168
	3.7.	Závady............................................................171
	3.8.	Přílohy...........................................................172
		Schéma elektrické instalace........................................172
		Schéma hydrauliky..................................................178
		Tabulka náhradních dílů pravidelné údržby..........................180
		Obsah sady filtrů 500 h a 1000 h (4-760025)........................181
		Obsah sady filtrů 2000 h (4-760130)................................181
