CAT Beamed Stageloader Штрековый конвейер перегружатель PF 4932 Инструкция по эксплуатации – PDF DOWNLOAD (Russian)

Description

CAT Beamed Stageloader Штрековый конвейер перегружатель PF 4932 Инструкция по эксплуатации – PDF DOWNLOAD

DESCRIPTION:

CAT Beamed Stageloader Штрековый конвейер перегружатель PF 4932 Инструкция по эксплуатации – PDF DOWNLOAD

О данной инструкции

В этой главе приведены важные сведения, призванные облег- чить пользование данной инструкцией. Кроме того, она содер- жит информацию о структуре инструкции, а также об использу- емых символах и знаках.

Прежде чем приступить к работе

Правильная инструкция
по эксплуатации

При использовании инструкции по эксплуатации, не соответ- ствующей конкретному типу имеющегося конвейера, вы под- вергаете опасности себя и других. Проверьте, соответствуют ли указанные на конвейере пара- метры характеристикам, приведенным в инструкции по эксплу- атации.

Тип конвейера

Данная инструкция по эксплуатации относится к следующему
оборудованию:

Штрековый конвейер – перегружатель PF 4/932 Идент. №: 0010 419 600 00 00 Эта инструкция действительна только для конвейеров данного типа!

Категория по директиве Atex

Конвейер является оборудованием группы I, категории M2 в соответствии с директивой Европейского Союза 94/9/EС. Необходимо обеспечить постоянный доступ к инструкции по эксплуатации всем лицам, выполняющим работы на конвейере или с его использованием. На рабочем участке, по возможности, всегда должна нахо- диться инструкция по эксплуатации конвейера.

Новая инструкция по эксплуатации

Если в имеющейся инструкции утеряны страницы или ее невоз- можно прочесть, следует немедленно запросить новую инструкцию по эксплуатации

Для кого предназначена инструкция по эксплуатации

Инструкция по эксплуатации предназначена для лиц, выполня- ющих работы на конвейере или с его использованием. Каждый, работающий в очистном забое, на прилегающем к нему участке или в штреке, обязан прочесть данную инструк- цию по эксплуатации.

Это касается лиц, которые:

• заняты транспортировкой,
  выполняют работы по проходке штреков,
  выполняют монтаж/демонтаж,
  обслуживают конвейер,
  устраняют неисправности,
  выполняют ежедневные рутинные работы в лаве или в
  штреке,
  проводят техническое обслуживание,
  производят ремонт.
  Дежурный персонал, который:
  руководит этими работами и/или
  следит за их выполнением.

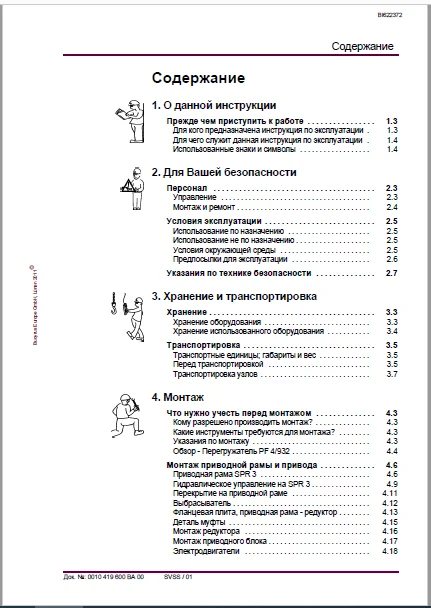

TABLE OF CONTENTS:

CAT Beamed Stageloader Штрековый конвейер перегружатель PF 4932 Инструкция по эксплуатации – PDF DOWNLOAD

1 О данной инструкции
Прежде чем приступить к работе 13
Для кого предназначена инструкция по эксплуатации 13
Для чего служит данная инструкция по эксплуатации 14
Использованные знаки и символы 14
2 Для Вашей безопасности
Персонал 23
Управление 23
Монтаж и ремонт 24
Условия эксплуатации 25
Использование по назначению 25
Использование не по назначению 25
Условия окружающей среды 25
Предпосылки для эксплуатации 26
Указания по технике безопасности 27
3 Хранение и транспортировка
Хранение 33
Хранение оборудования 33
Хранение использованного оборудования 34
Транспортировка 35
Транспортные единицы; габариты и вес 35
Перед транспортировкой 35
Транспортировка узлов 37
4 Монтаж
Что нужно учесть перед монтажом 43
Кому разрешено производить монтаж? 43
Какие инструменты требуются для монтажа? 43
Указания по монтажу 43
Обзор – Перегружатель PF 4/932 44
Монтаж приводной рамы и привода 46
Приводная рама SPR 3 46
Гидравлическое управление на SPR 3 49
Перекрытие на приводной раме 411
Выбрасыватель 412
Фланцевая плита, приводная рама – редуктор 413
Деталь муфты 415
Монтаж редуктора 416
Монтаж приводного блока 417
Электродвигатели 418
Bucyrus Europe GmbH, Lünen 2011E
BI622372
Содержание
Штрековый конвейер – перегружатель PF 4/932
Монтаж рештаков 419
Рештачный став между концевой частью реверса и
дробилкой 419
Рештачный став – дробилка/приводная рама SPR-3 422
Соединения рештаков 430
Кулачковое соединение со стопорной задвижкой 430
Набор соединений 431
Соединение стяжными шпильками в зоне переезда 433
Резьбовое пальцевое соединение 436
Принадлежности 437
Держатель кабеля 437
Крепление входа дробилки 438
Орошение 439
Система охлаждения 440
Монтаж конвейерной цепи 441
Пригоночные цепи 441
Монтаж замка цепи 442
Натяжение конвейерной цепи 443
Вспомогательные устройства для удержания и
стягивания конвейерной цепи 444
Натяжение конвейерной цепи 445
Зависимое включение конвейеров 448
Условия переключения забойного конвейера и
перегружателя 448
Условия переключения главного и вспомогательного
приводов 448
Ввод конвейерной установки в эксплуатацию 449
Перед вводом в эксплуатацию 449
Пробный запуск конвейера 450
Пробная эксплуатация перегружателя 451
Подтягивание резьбовых соединений 452
Демонтаж и разборка конвейерной установки 453
Кому разрешается демонтировать и разбирать
конвейерную установку 453
5 Управление
Управление конвейерной установкой 53
Кому разрешено управлять конвейером? 53
Когда можно начинать транспортировку с помощью
конвейера? 53
Как производится управление машинной рамой SPR 3 54
Техобслуживание конвейера 55
Контроль температуры и механического шума 55
Важные указания 55
Техобслуживание металлоконструкции 56
Точки смазки 56
Техобслуживание гидравлической системы 59
Bucyrus Europe GmbH, Lünen 2011E
BI622372
Содержание
Док №: 0010 419 600 BA 00 SVSS / 01
Замена быстроизнашивающихся деталей 511
звездочка 511
Цепь 514
Цепесъемники 515
Упорные уголки рештака для прохождения мульд 516
Сегмент нижней ветви для арочного рештака 517
В случае возникновения неисправностей 518
Так можно найти причину неисправностей 518
6 Технические данные
Основные узлы конвейерной установки 63
Таблица технических характеристик 63
Маркировка 65
Маркировка конвейера 65
Маркировка приводной рамы 66
Моменты затяжки 67
Болты с метрической резьбой по ISO 67
Допустимые производственные среды 68
Гидравлические жидкости 68
Консистентные смазки и смазочные пасты 611
7 Для Вашей информации
Нормы и директивы 73
Использованные нормы и директивы 73
Bucyrus Europe GmbH, Lünen 2011E

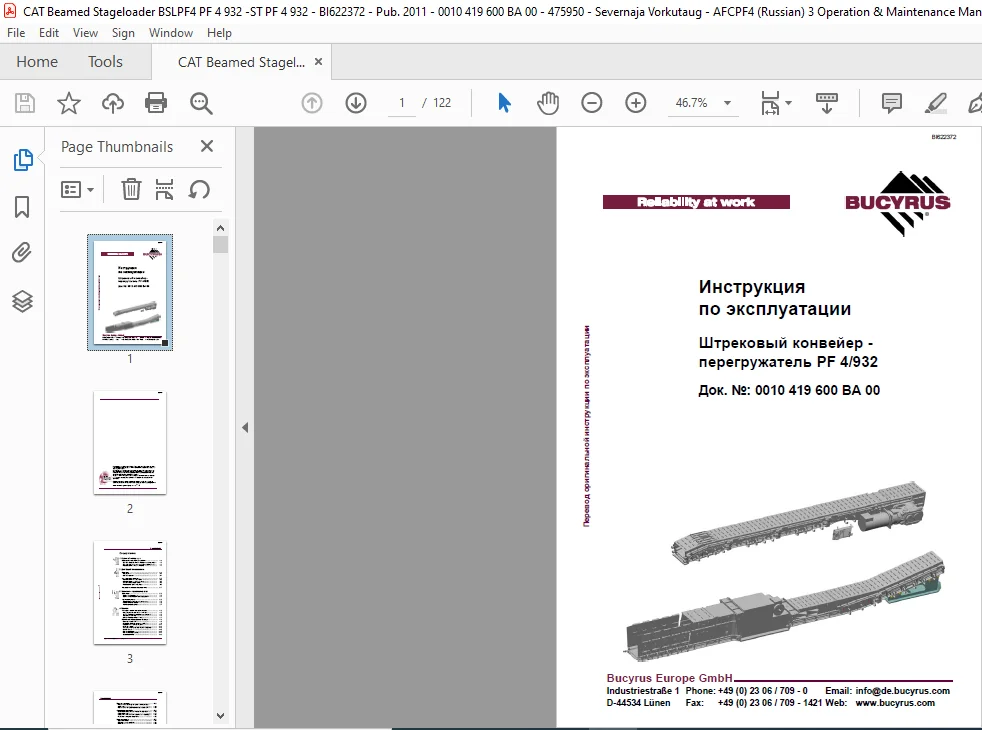

IMAGES PREVIEW OF THE MANUAL:
