Grove Crane GMK 4090 Wartungsanleitung 3302648 – PDF DOWNLOAD (German)
FILE DETAILS:
Grove Crane GMK 4090 Wartungsanleitung 3302648 – PDF DOWNLOAD (German)
Language : German
Pages : 352
Downloadable : Yes
File Type : PDF

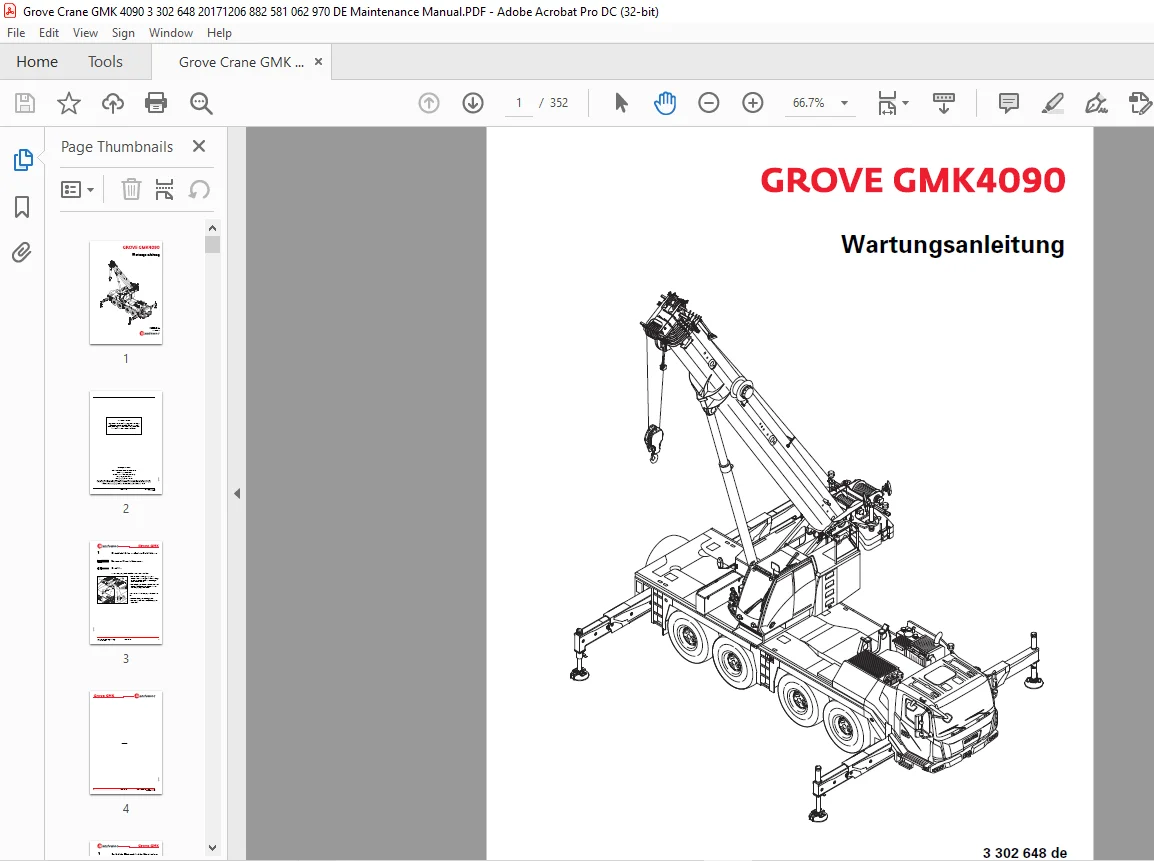

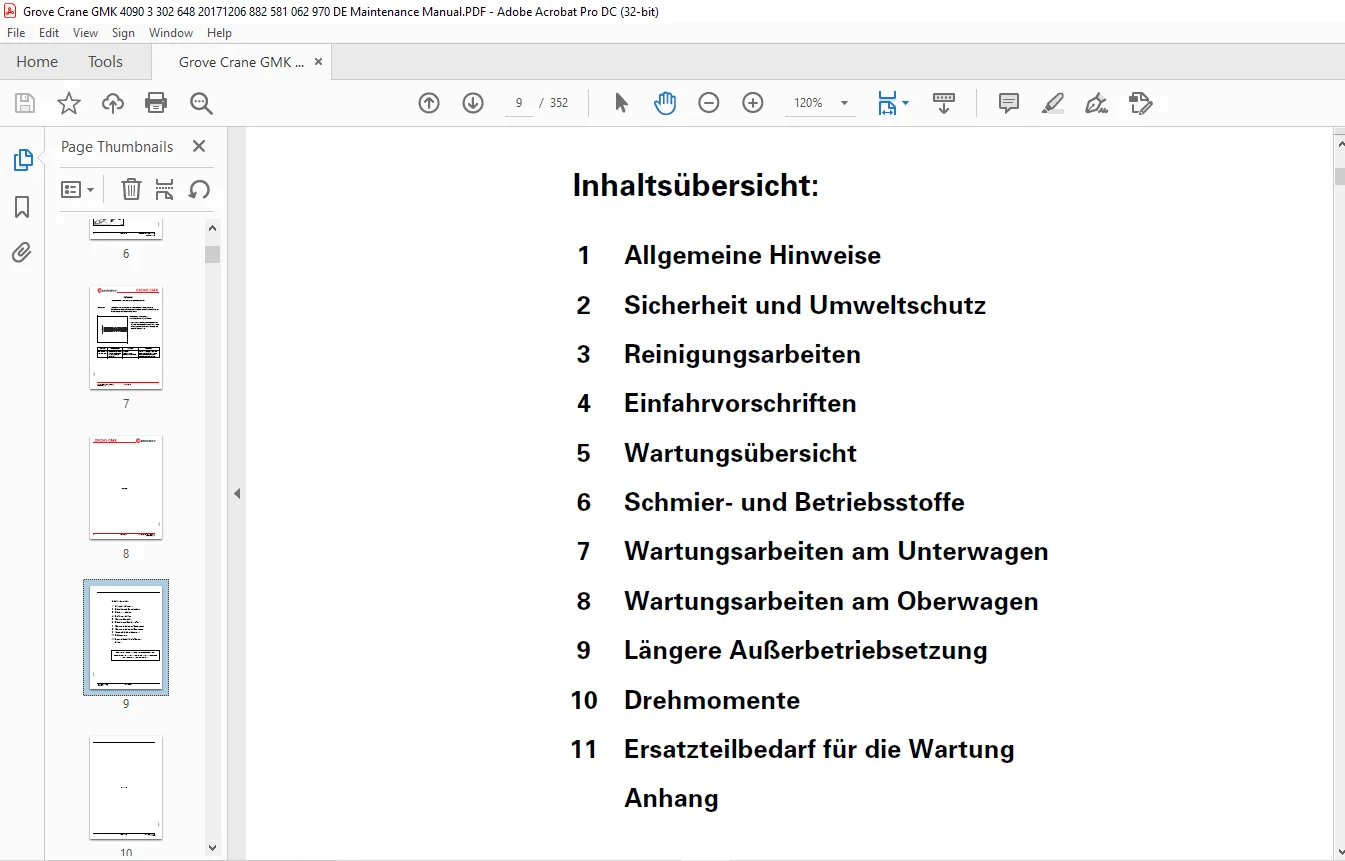

IMAGES PREVIEW OF THE MANUAL:
DESCRIPTION:
Grove Crane GMK 4090 Wartungsanleitung 3302648 – PDF DOWNLOAD (German)
Sicherheitsregeln:
Beachten Sie bei der Durchführung der Wartungsarbeiten die geltenden
Unfallverhütungsvorschriften.
Beachten Sie die folgenden Sicherheitsregeln:
• Machen Sie sich mit der Bedienung des Mobilkranes vertraut.
Lesen Sie sorgfältig die Betriebsanleitung und lassen Sie sich durch den Kranfahrer einweisen.
• Führen Sie Wartungsarbeiten am Mobilkran nur dann durch, wenn Sie dazu befugt sind.
• Beachten Sie alle am Mobilkran angebrachten Sicherheits- und Gefahren- hinweise.
• Befolgen Sie alle in dieser Wartungsanleitung gegebenen Sicherheitshin- weise.
• Informieren Sie sich, unter welchen Bedingungen der Oberwagen ge- dreht und der Ausleger in der
Horizontalen austeleskopiert werden darf.
• Führen Sie Wartungsarbeiten nur durch, wenn der Mobilkran auf ebenem und tragfähigem Untergrund
abgestellt und gegen Wegrollen gesichert ist.
• Halten Sie alle Griffe, Tritte, Geländer und Leitern frei von Verschmutzun- gen, Fett, Schnee
und Eis.
• Verwenden Sie bei Arbeiten über Körperhöhe dafür vorgesehene sicher- heitsgerechte
Aufstiegshilfen und Arbeitsbühnen. Bei Wartungsarbeiten in größerer Höhe Absturzsicherungen tragen.
• Begehen Sie nur Maschinenteile, die mit entsprechenden Trittrosten und Geländern versehen sind
und somit einen sicheren Stand gewährleisten. Benutzen Sie bei Rüst- und Wartungsarbeiten an
Maschinenteilen über Körperhöhe, die keine Vorrichtungen zum Begehen haben, die mitgelie- ferte
Leiter (z. B. beim Abschmieren der Teleskopgleitflächen).
• Führen Sie Wartungsarbeiten am stillgesetzten Mobilkran durch. Sichern Sie vor dem Beginn der
Wartungsarbeiten den Mobilkran grundsätzlich gegen unbefugte Inbetriebnahme ab. Ziehen Sie die
Schlüssel ab und hängen Sie Warnschilder auf.
TABLE OF CONTENTS:
Grove Crane GMK 4090 Wartungsanleitung 3302648 – PDF DOWNLOAD (German)
Wartungsanleitung................................................................................................... 1 Korrekturblatt Wartungsanleitung ................................................................................... 3 1 Motoröl nachfüllen – geänderte Einfüllöffnung................................................................. 3 1.1 Wartung am Motor im Unterwagen.......................................................................... 3 1.1.1 Öl nachfüllen..................................................................................... 3 Zusatzblatt Wartungsanleitung ...................................................................................... 5 1 Zusätzliche Wartungsarbeit am Hauptausleger................................................................... 5 1.1 Wartungsplan............................................................................................ 5 1.1.1 Wartungsplan M 3.................................................................................. 5 1.2 Hauptausleger........................................................................................... 6 1.2.1 Fettauffangwannen reinigen........................................................................ 6 Intervall........................................................................................... 6 Voraussetzungen..................................................................................... 6 Reinigen............................................................................................ 6 Korrekturblatt Wartungsanleitung GMK-Mobilkrane – Hubseile.......................................................... 7 Ablagereife..................................................................................................... 7 1 Allgemeine Hinweise............................................................................................... 37 1.1 Benutzungshinweise zur Wartungsanleitung.................................................................... 37 1.2 Warnhinweise und Symbole.................................................................................... 37 1.3 Wartungshinweise............................................................................................ 38 1.4 Hinweise zur elektronische Steuerung........................................................................ 40 1.5 Sicherheitshinweise für Schweißarbeiten..................................................................... 40 1.6 Definition von Richtungsangaben............................................................................. 41 Grundsätzliche Regel........................................................................................ 41 Schalter und Taster......................................................................................... 41 1.7 Umrechnungstabelle für US - Maßeinheiten.................................................................... 42 2 Sicherheit und Umweltschutz....................................................................................... 43 2.1 Sicherheitsregeln........................................................................................... 43 2.1.1 Gegen unbefugte Benutzung sichern..................................................................... 45 2.2 Zum Umgang mit umweltgefährdenden Stoffen................................................................... 46 Was gehört zu umweltgefährdenden Stoffen?................................................................... 46 Geeignete Hilfsmittel verwenden............................................................................. 46 Einfüllen und Ablassen...................................................................................... 46 Getrennt sammeln und lagern................................................................................. 47 Entsorgen lassen............................................................................................ 47 2.3 Entsorgung des Mobilkrans................................................................................... 48 Fachgerecht entsorgen lassen................................................................................ 48 Nach der Entsorgung......................................................................................... 48 3 Reinigungsarbeiten................................................................................................ 49 Während der ersten 3 Monate..................................................................................... 49 Nach den ersten 3Monaten....................................................................................... 49 3.1 Übersicht der bei Reinigungsarbeiten gefährdeten Baugruppen................................................. 50 4 Einfahrvorschriften............................................................................................... 53 5 Wartungsübersicht................................................................................................. 55 5.1 Wartungsintervalle.......................................................................................... 55 5.2 Wartungspläne............................................................................................... 57 5.2.1 Wartungsplan T........................................................................................ 58 5.2.2 Wartungsplan W........................................................................................ 60 5.2.3 Wartungsplan M 1...................................................................................... 62 5.2.4 Wartungsplan M 3...................................................................................... 64 5.2.5 Wartungsplan M 6...................................................................................... 66 5.2.6 Wartungsplan M 12..................................................................................... 68 5.2.7 Wartungsplan J 2...................................................................................... 70 5.2.8 Wartungsplan J 3...................................................................................... 70 5.2.9 Wartungsplan J 5...................................................................................... 71 5.2.10 Wartungsplan J 6..................................................................................... 71 5.2.11 Wartungsplan J 10.................................................................................... 72 5.3 Wiederkehrende Prüfungen.................................................................................... 73 5.3.1 Prüfung der Lasthaken................................................................................. 74 5.4 Erforderliche Maßnahmen zur Überwachung der Winden.......................................................... 75 5.4.1 Theoretische Nutzungsdauer............................................................................ 75 5.4.2 Verbrauchter Anteil der theoretischen Nutzungsdauer................................................... 76 Ermittlung der Betriebsbedingungen (Lastkollektiv).................................................... 77 Ermittlung der effektiven Betriebsstunden Ti............................................................ 78 Ermittlung des verbrauchten Anteils an der theoretischen Nutzungsdauer.................................. 78 Abweichende Festlegung.................................................................................. 79 5.4.3 Beispiel.............................................................................................. 80 Beispiel-Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. 1 (Hau....... 82 6 Schmier- und Betriebsstoffe....................................................................................... 83 6.1 Schmierstoffe............................................................................................... 83 6.1.1 Schmierstoff – Liste.................................................................................. 84 6.1.2 Schmierstoff – Verwendung............................................................................. 85 6.2 Kältemittel................................................................................................. 87 6.3 Betriebsstoffe.............................................................................................. 87 6.3.1 Kraftstoff............................................................................................ 87 6.3.2 Zusätze Motor-Kühlflüssigkeit......................................................................... 87 6.3.3 Abgasnachbehandlung................................................................................... 88 6.3.4 Zusätze Scheibenwaschanlage........................................................................... 88 6.3.5 Brennstoff für Heizung Krankabine..................................................................... 88 7 Wartungsarbeiten am Unterwagen.................................................................................... 89 7.1 Allgemeine Hinweise......................................................................................... 89 7.1.1 Abdeckungen........................................................................................... 89 7.1.2 Fahrerhaus kippen und absenken........................................................................ 90 Sicherheitshinweise..................................................................................... 90 Öl, Werkzeug............................................................................................ 90 7.1.3 Übersicht Wartungsarbeiten am Unterwagen.............................................................. 92 7.2 Symbole für Wartungsarbeiten................................................................................ 99 CCS......................................................................................................... 99 Untermenü Wartung........................................................................................... 99 7.3 Motor.......................................................................................................101 7.3.1 Ölstand kontrollieren.................................................................................101 Voraussetzungen.........................................................................................101 Ölstand kontrollieren...................................................................................101 7.3.2 Öl nachfüllen.........................................................................................103 Öl......................................................................................................103 Voraussetzungen.........................................................................................103 Öl nachfüllen...........................................................................................103 7.3.3 Luftfilter kontrollieren..............................................................................104 Ersatzteile und Werkzeuge...............................................................................104 Voraussetzungen.........................................................................................104 Luftfilter wechseln.....................................................................................104 7.3.4 Kühlflüssigkeitsstand kontrollieren...................................................................105 Kühlflüssigkeit auffüllen...............................................................................105 Kühlflüssigkeit erneuern................................................................................106 7.3.5 Allgemeine Kontrolle..................................................................................106 7.3.6 Kühler kontrollieren/reinigen lassen..................................................................106 Intervall verkürzen.....................................................................................106 Voraussetzungen.........................................................................................106 Verschmutzung kontrollieren.............................................................................107 Kühlereinheit 1.........................................................................................108 Kühlereinheit 2.........................................................................................108 Kühlereinheit 3.........................................................................................108 Kontrollieren...........................................................................................108 Reinigen lassen.........................................................................................108 Nach der Kontrolle/Reinigung............................................................................110 7.3.7 Keilriemenspannung kontrollieren......................................................................111 Ersatzteile und Werkzeuge...............................................................................111 Voraussetzungen.........................................................................................111 Kontrollieren...........................................................................................111 7.3.8 Öl- und Ölfilterwechsel...............................................................................113 Öl, Ersatzteile, Werkzeuge..............................................................................113 Voraussetzungen.........................................................................................113 Wechseln................................................................................................113 7.4 Kraftstoff-System...........................................................................................115 7.4.1 Kraftstoff-Filter 1 entwässern........................................................................116 Ersatzteile und Werkzeuge...............................................................................116 Voraussetzungen.........................................................................................116 Entwässern..............................................................................................116 7.4.2 Kraftstoff-Filter 1 wechseln..........................................................................117 Ersatzteile und Werkzeuge...............................................................................117 Voraussetzungen.........................................................................................117 Wechseln................................................................................................117 7.4.3 Kraftstoff-Filter 2 wechseln..........................................................................119 Ersatzteile und Werkzeuge...............................................................................119 Voraussetzungen.........................................................................................119 Wechseln................................................................................................119 7.5 Abgasanlage mit Abgasreinigung..............................................................................121 Übersicht...................................................................................................121 7.5.1 Füllstand AdBlue-Tank kontrollieren...................................................................122 Kontrollieren...........................................................................................122 7.5.2 AdBlue tanken.........................................................................................122 Betriebsstoff und Werkzeuge.............................................................................122 Voraussetzungen.........................................................................................122 Tanken..................................................................................................123 7.5.3 Abgasanlage auf äußere Schäden kontrollieren..........................................................123 Ersatzteile und Werkzeuge...............................................................................123 Voraussetzungen.........................................................................................123 Kontrollieren...........................................................................................124 7.5.4 AdBlue-System kontrollieren lassen....................................................................125 7.6 Getriebe....................................................................................................127 Übersicht...................................................................................................127 7.6.1 Allgemeine Kontrolle..................................................................................128 7.6.2 Ölstand kontrollieren.................................................................................129 Ersatzteile und Werkzeuge...............................................................................129 Voraussetzungen.........................................................................................129 Ölstand kontrollieren..................................................................................129 7.6.3 Ölwechsel.............................................................................................130 Öl, Ersatzteile und Werkzeuge...........................................................................130 Voraussetzungen.........................................................................................130 Öl ablassen.............................................................................................130 Sieb reinigen...........................................................................................131 Öl auffüllen............................................................................................132 Kontrolle nach dem Ölwechsel............................................................................132 7.7 Verteilergetriebe...........................................................................................133 7.7.1 Allgemeine Kontrolle..................................................................................133 7.7.2 Ölstand kontrollieren.................................................................................133 Ersatzteile und Werkzeuge...............................................................................133 Voraussetzungen.........................................................................................133 Kontrolle...............................................................................................134 7.7.3 Ölwechsel.............................................................................................134 Öl, Ersatzteile, Werkzeuge..............................................................................134 Voraussetzungen.........................................................................................134 Ölwechsel...............................................................................................135 Kontrolle nach dem Ölwechsel............................................................................135 7.8 Winkelgetriebe..............................................................................................137 Zugang......................................................................................................137 7.8.1 Allgemeine Kontrolle..................................................................................138 7.8.2 Ölstand kontrollieren.................................................................................138 Ersatzteile und Werkzeuge...............................................................................138 Voraussetzungen.........................................................................................138 Kontrolle...............................................................................................139 Gummidämpfer kontrollieren..............................................................................139 7.8.3 Ölwechsel und Ölfilterwechsel.........................................................................140 Öl, Ersatzteile, Werkzeuge..............................................................................140 Voraussetzungen.........................................................................................140 Ölwechsel...............................................................................................141 Kontrolle nach dem Ölwechsel............................................................................142 7.9 Achslinien..................................................................................................143 7.9.1 Allgemeine Kontrolle..................................................................................143 7.9.2 Achsmittenantriebe – Ölstand kontrollieren............................................................143 Ersatzteile und Werkzeuge...............................................................................143 Voraussetzungen.........................................................................................143 1. und 4. Achslinie.....................................................................................144 2. Achslinie............................................................................................144 3. Achslinie............................................................................................145 7.9.3 Achsmittenantriebe – Ölwechsel........................................................................145 Öl, Ersatzteile, Werkzeuge..............................................................................145 Voraussetzungen.........................................................................................146 1. und 4. Achslinie.....................................................................................146 2. Achslinie............................................................................................146 3. Achslinie............................................................................................147 7.9.4 Radantriebe - Ölstand kontrollieren...................................................................149 Ersatzteile und Werkzeuge...............................................................................149 Voraussetzungen.........................................................................................149 Ölstandkontrolle........................................................................................149 7.9.5 Radantriebe - Ölwechsel...............................................................................150 Öl, Ersatzteile, Werkzeuge..............................................................................150 Voraussetzungen.........................................................................................150 Öl ablassen.............................................................................................151 Öl auffüllen............................................................................................151 7.9.6 Gelenkwellen in den Achslinien schmieren..............................................................152 Fett, Ersatzteile, Werkzeuge............................................................................152 Voraussetzungen.........................................................................................152 Schmieren...............................................................................................152 7.9.7 Längs-Gelenkwellen schmieren..........................................................................153 Fett, Ersatzteile, Werkzeuge............................................................................153 Voraussetzungen.........................................................................................153 Schmieren...............................................................................................153 7.10 Räder......................................................................................................155 7.10.1 Reifen auf Schäden kontrollieren.....................................................................155 Voraussetzungen.........................................................................................155 Kontrolle...............................................................................................155 7.10.2 Reifenluftdruck kontrollieren........................................................................156 7.10.3 Radmuttern auf festen Sitz kontrollieren.............................................................157 Ersatzteile und Werkzeuge...............................................................................157 Voraussetzungen.........................................................................................157 Radmuttern kontrollieren................................................................................157 7.10.4 Räderwechsel.........................................................................................158 Ersatzteile und Werkzeuge...............................................................................158 Voraussetzungen.........................................................................................158 Räderwechsel............................................................................................158 Zweiteilige Aluminiumfelge erkennen.....................................................................159 Erweiterter Räderwechsel................................................................................161 7.11 Fahrzeugbremse.............................................................................................163 7.11.1 Bremsbelagstärke kontrollieren.......................................................................163 Ersatzteile und Werkzeuge...............................................................................163 Voraussetzungen.........................................................................................163 Sicherheitshinweise.....................................................................................163 Kontrollieren...........................................................................................164 Instandsetzen lassen....................................................................................164 Einfahren lassen........................................................................................164 7.12 Federung...................................................................................................165 7.12.1 Federbeine - Ölstandkontrolle........................................................................165 Öl, Ersatzteile, Werkzeuge..............................................................................165 Voraussetzungen.........................................................................................165 Ölstandkontrolle........................................................................................165 Entlüftung kontrollieren................................................................................166 7.12.2 Federbeine – Befestigung kontrollieren...............................................................167 Ersatzteile und Werkzeuge...............................................................................167 Voraussetzungen.........................................................................................167 7.12.3 Zwangshebel – Funktion kontrollieren.................................................................168 7.12.4 Druckspeicher – Gasdruck kontrollieren...............................................................169 7.13 Lenkung....................................................................................................171 7.13.1 Lenküberwachung kontrollieren........................................................................171 Kontrolle im Fahrerhaus.................................................................................171 Kontrolle am Fahrwerk...................................................................................171 7.13.2 Winkelgeber kontrollieren............................................................................172 Voraussetzungen.........................................................................................172 Kontrolle...............................................................................................172 7.13.3 Dichtheit kontrollieren..............................................................................173 7.14 Druckluftanlage............................................................................................175 7.14.1 Druckluftanlage entwässern...........................................................................175 Ersatzteile und Werkzeuge...............................................................................175 Voraussetzungen.........................................................................................175 Druckluftanlage entwässern..............................................................................175 7.14.2 Dichtheit kontrollieren..............................................................................176 7.14.3 Filterpatrone des Drucklufttrockners wechseln........................................................177 Ersatzteile und Werkzeuge...............................................................................177 Voraussetzungen.........................................................................................177 Filterpatrone wechseln..................................................................................177 7.15 Hydraulikanlage............................................................................................179 7.15.1 Ölstand kontrollieren................................................................................179 Voraussetzungen.........................................................................................179 7.15.2 Hydraulikschläuche kontrollieren.....................................................................180 7.15.3 Dichtheit kontrollieren..............................................................................180 7.15.4 Magnetstäbe reinigen.................................................................................181 Ersatzteile und Werkzeuge...............................................................................181 Voraussetzungen.........................................................................................181 Magnetstäbe reinigen....................................................................................182 7.15.5 Belüftungsfilter wechseln............................................................................183 Intervall verkürzen.....................................................................................183 Ersatzteile und Werkzeuge...............................................................................183 Voraussetzungen.........................................................................................183 7.15.6 Ölproben entnehmen...................................................................................184 Intervall verkürzen.....................................................................................184 Ersatzteile und Werkzeuge...............................................................................184 Voraussetzungen.........................................................................................184 Entnahmeort auswählen...................................................................................184 Schlauch vor Schmutz schützen...........................................................................185 Schlauch anschließen....................................................................................185 Ölprobe entnehmen.......................................................................................186 Schlauch abnehmen......................................................................................186 Ölprobe an das Labor schicken..........................................................................187 Zustand des Öls feststellen.............................................................................187 7.15.7 Hydrauliköl wechseln.................................................................................189 Öl, Ersatzteile, Werkzeuge..............................................................................189 Voraussetzungen.........................................................................................189 Hähne schließen.........................................................................................189 Handhabung der Ventile..................................................................................190 Öl ablassen.............................................................................................191 Öl auffüllen............................................................................................191 Betriebszustand herstellen..............................................................................192 Hydraulikanlage entlüften...............................................................................193 Vorbereitungen..........................................................................................193 7.15.8 Hydraulikölfilter wechseln...........................................................................194 Ersatzteile und Werkzeuge...............................................................................194 Voraussetzungen.........................................................................................194 Filter 1 und 2 wechseln.................................................................................195 Filter 3 und 4 wechseln.................................................................................196 7.16 Zentralschmieranlage.......................................................................................197 7.16.1 Füllstand kontrollieren..............................................................................197 Fett, Ersatzteile, Werkzeuge............................................................................197 Voraussetzungen.........................................................................................197 Füllstand kontrollieren.................................................................................197 Auffüllen...............................................................................................198 7.16.2 Zentralschmieranlage entlüften.......................................................................199 7.16.3 Zwischenschmierung auslösen..........................................................................200 7.17 Elektrische Anlage.........................................................................................201 7.17.1 Beleuchtung und Signaleinrichtungen kontrollieren....................................................201 7.17.2 Batterien kontrollieren..............................................................................202 7.17.3 Ladezustand der Batterien kontrollieren..............................................................204 Ersatzteile und Werkzeuge...............................................................................204 Tabelle Ladezustand.....................................................................................204 7.17.4 Batterien laden mit dem Ladegerät....................................................................206 Voraussetzungen.........................................................................................206 Ladegerät...............................................................................................206 Anschließen.............................................................................................206 Laden...................................................................................................206 Nach dem Laden..........................................................................................206 7.17.5 Fremdstart-Steckdose kontrollieren...................................................................207 Zubehör.................................................................................................207 Kontrollieren...........................................................................................207 7.18 Klimaanlage................................................................................................209 7.18.1 Klimaanlage kontrollieren............................................................................209 7.18.2 Schläuche kontrollieren..............................................................................209 7.18.3 Kondensatorlamellen reinigen.........................................................................210 7.18.4 Kontrolle der gesamten Klimaanlage...................................................................210 Kältemittel.............................................................................................211 Kompressor-Öl...........................................................................................211 Füllanschlüsse..........................................................................................211 7.18.5 Pollenfilter wechseln................................................................................212 Intervall verkürzen.....................................................................................212 Ersatzteile und Werkzeuge...............................................................................212 Voraussetzungen.........................................................................................212 Wechseln................................................................................................212 7.19 Anhängerkupplung...........................................................................................213 7.19.1 Anhängerkupplung schmieren...........................................................................213 Fett, Ersatzteile, Werkzeuge............................................................................213 Anhängerkupplung schließen..............................................................................214 7.19.2 Lagerung kontrollieren...............................................................................215 Voraussetzungen.........................................................................................215 Lagerung kontrollieren..................................................................................215 7.19.3 Kupplungsbolzen kontrollieren........................................................................216 Voraussetzungen.........................................................................................216 Kupplungsbolzen kontrollieren...........................................................................216 7.19.4 Untere Buchse kontrollieren..........................................................................217 Voraussetzungen.........................................................................................217 Buchse kontrollieren....................................................................................217 7.19.5 Vorspannung der Federn kontrollieren.................................................................217 7.19.6 Auflagering kontrollieren............................................................................218 Voraussetzungen.........................................................................................218 Auflagering kontrollieren...............................................................................218 7.19.7 Funktion des Fangmauls kontrollieren / Mittelstellung neu einstellen.................................218 Ersatzteile und Werkzeug................................................................................218 Voraussetzungen.........................................................................................218 Funktion kontrollieren..................................................................................219 Mittelstellung neu einstellen...........................................................................219 7.20 Sonstige Wartungsarbeiten..................................................................................221 7.20.1 Scheibenwaschanlage kontrollieren....................................................................221 Wasser, Ersatzteile, Werkzeug...........................................................................221 Auffüllen...............................................................................................221 Wischen.................................................................................................221 7.20.2 Stützträger schmieren................................................................................222 Fett, Ersatzteile, Werkzeuge............................................................................222 7.20.3 Zusatzheizung kontrollieren..........................................................................223 7.20.4 Fahrerhaustür schmieren..............................................................................223 Fett, Werkzeuge.........................................................................................223 Schmieren...............................................................................................223 7.20.5 Verbindungs- und Steckbolzen schmieren...............................................................224 Fett, Werkzeuge.........................................................................................224 Kontrollieren...........................................................................................224 Schmieren...............................................................................................224 7.20.6 Korrosionsschutz erneuern............................................................................225 Schutzmittel, Werkzeuge.................................................................................225 Voraussetzungen.........................................................................................225 Kontrollieren...........................................................................................225 Verarbeitungshinweise...................................................................................225 Sprühen.................................................................................................226 7.20.7 Feuerlöscher überprüfen lassen.......................................................................227 8 Wartungsarbeiten am Oberwagen.....................................................................................229 8.1 Allgemeine Hinweise.........................................................................................229 8.1.1 Abdeckungen...........................................................................................229 8.1.2 Übersicht Wartungsarbeiten am Oberwagen...............................................................230 8.2 Symbole für Wartungsarbeiten................................................................................235 CCS.........................................................................................................235 Untermenü Warnung...........................................................................................235 8.3 Hubwerke....................................................................................................237 8.3.1 Ölstandkontrolle......................................................................................237 Ersatzteile und Werkzeuge...............................................................................237 Voraussetzungen.........................................................................................237 Ölstandkontrolle........................................................................................237 8.3.2 Allgemeine Kontrolle..................................................................................238 8.3.3 Hubwerkbremse kontrollieren...........................................................................238 8.3.4 Ölwechsel/Ölkontrolle.................................................................................239 Öl, Ersatzteile, Werkzeuge..............................................................................239 Voraussetzungen.........................................................................................239 Ölwechsel am Hubwerk....................................................................................239 Ölkontrolle.............................................................................................240 8.3.5 Teilinspektion durchführen lassen.....................................................................241 8.3.6 Generalinspektion durchführen lassen..................................................................241 8.4 Drehwerk....................................................................................................243 8.4.1 Ölstandkontrolle......................................................................................243 Ersatzteile und Werkzeuge...............................................................................243 Voraussetzungen.........................................................................................243 Ölstand kontrollieren...................................................................................243 8.4.2 Dichtheit kontrollieren...............................................................................244 8.4.3 Drehwerkbremse kontrollieren..........................................................................244 Voraussetzungen.........................................................................................244 Kontrollieren...........................................................................................245 8.4.4 Ölwechsel/Ölkontrolle.................................................................................247 Öl, Ersatzteile, Werkzeuge..............................................................................247 Voraussetzungen.........................................................................................247 Ölwechsel...............................................................................................247 Ölkontrolle.............................................................................................248 8.5 Drehverbindung..............................................................................................249 8.5.1 Schrauben kontrollieren...............................................................................249 Werkzeuge...............................................................................................249 Voraussetzungen.........................................................................................249 Sicherheitshinweise.....................................................................................249 Zugang..................................................................................................250 Wahl der Werkzeuge......................................................................................251 Drehmomente.............................................................................................251 Außenring kontrollieren.................................................................................252 Innenring kontrollieren.................................................................................252 8.5.2 Verzahnung schmieren..................................................................................253 Fett....................................................................................................253 Voraussetzungen.........................................................................................253 Kontrollieren...........................................................................................253 Schmieren...............................................................................................254 8.5.3 Allgemeine Kontrolle..................................................................................255 8.5.4 Kippspiel messen......................................................................................256 Intervall verkürzen.....................................................................................256 Ersatzteile und Werkzeuge...............................................................................256 Voraussetzungen.........................................................................................256 Typ.....................................................................................................256 Kippspiel messen........................................................................................257 8.5.5 Drehtischverriegelung schmieren.......................................................................258 Fett, Ersatzteile, Werkzeuge............................................................................258 Voraussetzungen.........................................................................................258 Schmieren...............................................................................................258 8.6 Hydraulikanlage.............................................................................................259 8.6.1 Ölstand kontrollieren.................................................................................259 Voraussetzungen.........................................................................................259 Ölstand kontrollieren...................................................................................259 8.6.2 Hydraulikschläuche kontrollieren......................................................................260 8.6.3 Belüftungsfilter kontrollieren........................................................................260 8.6.4 Dichtheit kontrollieren...............................................................................261 8.6.5 Magnetstäbe reinigen..................................................................................262 Ersatzteile und Werkzeuge...............................................................................262 Voraussetzungen.........................................................................................262 Ölfilter 1 reinigen.....................................................................................263 8.6.6 Belüftungsfilter wechseln.............................................................................264 Ersatzteile und Werkzeuge...............................................................................264 Voraussetzungen.........................................................................................264 8.6.7 Druckspeicher – Gasdruck kontrollieren................................................................265 8.6.8 Ölproben entnehmen....................................................................................265 Voraussetzungen.........................................................................................265 Entnahmeort auswählen...................................................................................265 Ölproben entnehmen......................................................................................266 8.6.9 Hydraulikölfilter wechseln............................................................................267 Ersatzteile und Werkzeuge...............................................................................267 Voraussetzungen.........................................................................................267 Ölfilter 1 wechseln.....................................................................................268 Ölfilter 2 wechseln.....................................................................................269 Nach dem Filterwechsel..................................................................................269 8.6.10 Hydrauliköl wechseln.................................................................................270 Öl, Ersatzteile, Werkzeuge..............................................................................270 Voraussetzungen.........................................................................................270 Hahn schließen..........................................................................................270 Öl ablassen.............................................................................................271 Öl auffüllen............................................................................................271 Betriebszustand herstellen..............................................................................272 8.7 Hauptausleger...............................................................................................273 8.7.1 Kolbenstange des Wippzylinders einfetten..............................................................273 Fett, Ersatzteile und Werkzeuge.........................................................................273 8.7.2 Teleskopteile schmieren...............................................................................274 Fett, Ersatzteile, Werkzeuge............................................................................274 Voraussetzungen.........................................................................................274 Hinweise................................................................................................275 Teleskopteil I..........................................................................................275 Teleskopteil II-V.......................................................................................276 8.7.3 Seilrollen schmieren..................................................................................278 8.7.4 Verriegelungssystem kontrollieren.....................................................................278 8.8 Hubseile....................................................................................................279 8.8.1 Wicklung kontrollieren................................................................................279 Voraussetzungen.........................................................................................279 Kontrollieren...........................................................................................279 8.8.2 Hubseile kontrollieren................................................................................280 Ersatzteile und Werkzeuge...............................................................................280 Voraussetzungen.........................................................................................280 Seile kontrollieren.....................................................................................280 8.8.3 Hubseil schmieren.....................................................................................281 Fett, Ersatzteile und Werkzeuge.........................................................................281 Seil schmieren..........................................................................................281 8.8.4 Zustand des Hubseils beurteilen.......................................................................282 8.8.5 Hubseil wechseln......................................................................................288 Ersatzteile und Werkzeuge...............................................................................288 Voraussetzungen.........................................................................................288 Altes Seil ablegen......................................................................................288 Neues Seil auflegen.....................................................................................289 8.8.6 Senkendschalter einstellen............................................................................291 Ersatzteile und Werkzeuge...............................................................................291 Voraussetzungen.........................................................................................291 Senkendschalter einstellen..............................................................................292 Abschaltung kontrollieren...............................................................................292 8.9 Kabeltrommeln...............................................................................................293 8.9.1 Schleifringkörper warten..............................................................................293 Ersatzteile und Werkzeuge...............................................................................293 Voraussetzungen.........................................................................................293 Schleifringkörper warten................................................................................294 8.10 Zentralschmieranlage.......................................................................................295 8.10.1 Füllstand kontrollieren..............................................................................295 Auffüllen...............................................................................................295 8.11 Hakenflaschen..............................................................................................297 8.11.1 Seilrollen kontrollieren.............................................................................297 8.11.2 Hakenflasche schmieren...............................................................................297 Fett, Ersatzteile, Werkzeuge............................................................................297 Voraussetzungen.........................................................................................297 Schmieren...............................................................................................297 Befestigungen kontrollieren.............................................................................298 Hinweise für den Kranbetrieb............................................................................299 Zerlegen lassen.........................................................................................299 8.12 Elektrische Anlage.........................................................................................301 8.12.1 Beleuchtung und Signaleinrichtungen kontrollieren....................................................301 8.12.2 Batterie auf der Elektronikplatte wechseln lassen....................................................302 Ersatzteile und Werkzeuge...............................................................................302 Voraussetzungen.........................................................................................302 Wechseln................................................................................................302 8.13 Klimaanlage................................................................................................303 8.13.1 Klimaanlage kontrollieren............................................................................303 8.13.2 Kondensatorlamellen reinigen.........................................................................303 8.13.3 Schläuche kontrollieren..............................................................................304 8.13.4 Kontrolle der gesamten Klimaanlage...................................................................304 Kältemittel.............................................................................................305 Kompressor-Öl...........................................................................................305 Füllanschlüsse..........................................................................................305 8.13.5 Pollenfilter wechseln................................................................................306 Intervall verkürzen.....................................................................................306 Ersatzteile und Werkzeuge...............................................................................306 Voraussetzungen.........................................................................................306 Wechseln................................................................................................306 8.14 Sonstige Wartungsarbeiten..................................................................................307 8.14.1 Scheibenwaschanlage kontrollieren....................................................................307 Wasser, Ersatzteile, Werkzeug...........................................................................307 Voraussetzungen.........................................................................................307 Auffüllen...............................................................................................307 Wischen.................................................................................................308 8.14.2 Zusatzheizung kontrollieren..........................................................................308 8.14.3 Krankabinentür schmieren.............................................................................309 Fett, Ersatzteile, Werkzeuge............................................................................309 Voraussetzungen.........................................................................................309 Schmieren...............................................................................................309 8.14.4 Trittstufe schmieren.................................................................................310 Fett, Ersatzteile, Werkzeuge............................................................................310 Voraussetzungen.........................................................................................310 Ein/Ausfahren...........................................................................................310 Schmieren...............................................................................................310 8.14.5 Verbindungs- und Steckbolzen schmieren...............................................................311 Fett, Werkzeuge.........................................................................................311 Kontrollieren...........................................................................................311 Schmieren...............................................................................................311 8.14.6 Korrosionsschutz erneuern............................................................................312 Schutzmittel, Werkzeuge.................................................................................312 Voraussetzungen.........................................................................................312 Kontrollieren...........................................................................................312 Verarbeitungshinweise...................................................................................312 Sprühen.................................................................................................313 8.14.7 Feuerlöscher überprüfen lassen.......................................................................314 9 Längere Außerbetriebsetzung.......................................................................................315 Außerbetriebnahme...............................................................................................315 Kontrollen......................................................................................................315 Inbetriebnahme..................................................................................................316 10 Drehmomente......................................................................................................317 10.1 Drehmomente für Befestigungsschrauben......................................................................317 10.2 Besondere Drehmomente......................................................................................318 11 Ersatzteilbedarf für die Wartung.................................................................................319 11.1 Allgemeine Information.....................................................................................319 11.2 Beleuchtung................................................................................................319 11.3 Ersatzteilbedarf Unterwagen................................................................................323 11.4 Ersatzteilbedarf Oberwagen.................................................................................326 Anhang..............................................................................................................329 Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. ..............................331 Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. ..............................333 Meßprotokoll Kippspiel..........................................................................................335 Meßprotokoll Kippspiel..........................................................................................337 Zusatzblatt GMK.................................................................................................339 1 Zusätzliche Wartungsarbeit – Stahlbaukontrolle............................................................343 Zusätzliche monatliche Wartungsarbeit...................................................................343 Zusätzlicher Wartungsplan M 1.......................................................................343 Empfohlene Stahlbaukontrolle............................................................................345 Wichtige Hinweise...................................................................................345 Kontrollen am Unterwagen............................................................................346 Kontrollen am Oberwagen.............................................................................347 Kontrollen am Hauptausleger.........................................................................348 Kontrollen am Spitzenausleger.......................................................................349
