JLG 400S 460SJ PVC 2001 Operation And Safety Manual 31216310 – PDF DOWNLOAD (Russian)

Description

JLG 400S 460SJ PVC 2001 Operation And Safety Manual 31216310 – PDF DOWNLOAD

TABLE OF CONTENTS:

JLG 400S 460SJ PVC 2001 Operation And Safety Manual 31216310 – PDF DOWNLOAD

РАЗД – 1 – УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
1 1 ОБЩИЕ СВЕДЕНИЯ 1-1
1 2 ПЕРЕД НАЧАЛОМ РАБОТЫ 1-1
Теоретическое и практическое
обучение оператора 1-1
Осмотр места работы 1-2
Осмотр машины 1-3
1 3 РАБОТА 1-3
Общие сведения 1-3
Остерегайтесь расцепления и падения 1-5
Остерегайтесь поражения
электрическим током 1-6
Остерегайтесь опрокидывания 1-8
Остерегайтесь раздавливания и столкновения 1-11
1 4 БУКСИРОВКА, ПОДЪЕМ И ПЕРЕВОЗКА 1-12
1 5 ТЕХОБСЛУЖИВАНИЕ 1-12
Опасности, связанные с техобслуживанием 1-12
Опасности, связанные с батареями 1-14
РАЗД – 2 – ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА
К РАБОТЕ И ОСМОТР МАШИНЫ
2 1 ОБУЧЕНИЕ РАБОТНИКОВ 2-1
Обучение оператора 2-1
Контроль обучения персонала 2-2
Ответственность оператора 2-2
Ознакомление с машиной 2-2
2 2 ПОДГОТОВКА, ОСМОТР И ТЕХОБСЛУЖИВАНИЕ 2-2
Осмотр перед началом работы 2-5

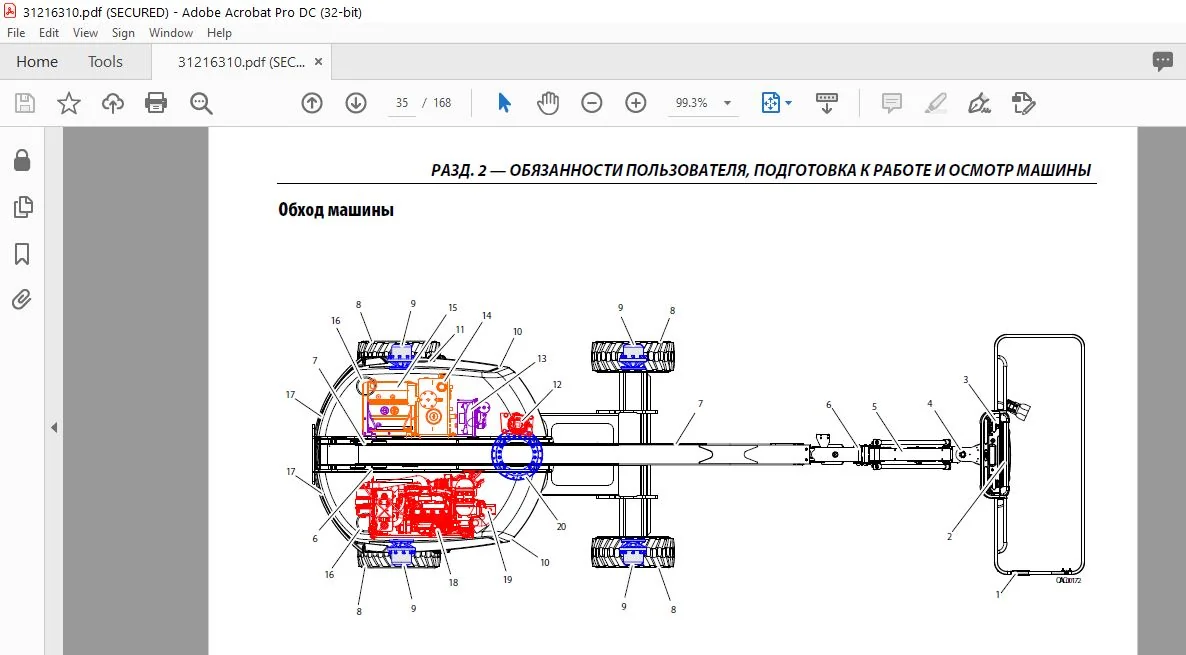

Обход машины 2-7
Функциональная проверка 2-10
Проверка функции SkyGuard 2-11
2 3 ПРОВЕРКА БЛОКИРОВКИ КАЧАЮЩЕГОСЯ МОСТА
(ПРИ НАЛИЧИИ) 2-12
РАЗД – 3 – ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3 1 ОБЩИЕ СВЕДЕНИЯ 3-1
3 2 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ 3-1
Пульт управления с земли 3-8
Панель индикаторов пульта управления
с земли 3-12
Дисплей пульта управления с земли 3-14
Пульт управления с платформы 3-18
Панель индикаторов пульта управления
с платформы 3-24
РАЗД – 4 – РАБОТА МАШИНЫ
4 1 ОПИСАНИЕ 4-1
4 2 РАБОЧИЕ ХАРАКТЕРИСТИКИ И ОГРАНИЧЕНИЯ
СТРЕЛЫ 4-1
Грузоподъемность 4-1
Система измерения нагрузки на
платформу (LSS) 4-2
Устойчивость 4-2
4 3 РАБОТА ДВИГАТЕЛЯ 4-5
Процедура запуска 4-5
Процедура останова 4-6
Система резервного остатка топлива / выключения
(только для дизельных двигателей) 4-7
4 4 САЖЕВЫЙ ФИЛЬТР (ПРИ НАЛИЧИИ) 4-8
Очистка во время стоянки 4-8
Методы инициирования сервисной очистки
во время стоянки 4-10
Отмена сервисной очистки во время стоянки 4-10
Неудачное выполнение очистки 4-11
Замена фильтра DPF в связи с заполнением
золой 4-11
4 5 ДВИЖЕНИЕ (ХОД) 4-17
Передний и задний ход 4-18
Движение по склону 4-19
4 6 РУЛЕВОЕ УПРАВЛЕНИЕ 4-19
4 7 ПЛАТФОРМА 4-19
Выравнивание платформы 4-19
Вращение платформы 4-20
4 8 СТРЕЛА 4-20
Поворот стрелы 4-20
Подъем и опускание главной стрелы 4-20
Телескопирование главной стрелы 4-21
4 9 РЕГУЛЯТОР СКОРОСТИ ФУНКЦИЙ 4-21
4 10 БЛОКИРОВКА СИСТЕМЫ ОБЕСПЕЧЕНИЯ
БЕЗОПАСНОСТИ МАШИНЫ (MSSO)
(ПРИ НАЛИЧИИ ТАКОВОГО) 4-21
4 11 ЭКСПЛУАТАЦИЯ СИСТЕМЫ SKYGUARD 4-22
SkyGuard 4-23
SkyGuard — SkyLine 4-23
SkyGuard — SkyEye 4-23
Таблица функций SkyGuard 4-24
4 12 ОСТАНОВ И ПЕРЕВОД В СТОЯНОЧНОЕ
ПОЛОЖЕНИЕ 4-25
Останов и перевод в стояночное положение 4-25
4 13 ПОДЪЕМ И ЗАКРЕПЛЕНИЕ 4-25
Подъем 4-25
Крепление 4-25
РАЗД – 5 – АВАРИЙНЫЕ ПРОЦЕДУРЫ
5 1 ОБЩИЕ СВЕДЕНИЯ 5-1
5 2 УВЕДОМЛЕНИЕ ОБ АВАРИЙНЫХ ПРОИСШЕСТВИЯХ 5-1
5 3 РАБОТА В АВАРИЙНОЙ СИТУАЦИИ 5-1
Оператор не способен управлять машиной 5-1
Платформа или стрела застряла наверху 5-2
5 4 ПРОЦЕДУРЫ АВАРИЙНОЙ БУКСИРОВКИ 5-2
5 5 БЛОКИРОВКА СИСТЕМЫ ОБЕСПЕЧЕНИЯ
БЕЗОПАСНОСТИ МАШИНЫ (MSSO)
(ТОЛЬКО ДЛЯ ЕС) 5-3
РАЗД – 6 – ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
6 1 СТРАХОВОЧНАЯ СИСТЕМА 6-3
Правила техники безопасности 6-3
6 2 СТЕЛЛАЖИ ДЛЯ ТРУБ 6-3
Характеристики грузоподъемности
(только для Австралии) 6-4
Правила техники безопасности 6-4
Подготовка и осмотр 6-4
Работа 6-4
6 3 SKYGLAZIER™ 6-5
Характеристики грузоподъемности 6-6
Правила техники безопасности 6-6
Подготовка и осмотр 6-7
Работа 6-7
6 4 SKYPOWER™ 6-8
Выходные параметры генератора 6-8
Номинальные характеристики
дополнительного оборудования 6-9
Правила техники безопасности 6-9
Подготовка и осмотр 6-9
Работа 6-9
6 5 SKYWELDER™ 6-10
Номинальные характеристики
дополнительного оборудования 6-11
Выходные параметры генератора 6-11
Сварочные приспособления 6-11
Правила техники безопасности 6-12
Подготовка и осмотр 6-12
Работа 6-12
6 6 SOFT TOUCH 6-13
6 7 SKYSENSE™ 6-13
Подготовка и осмотр 6-14
Работа 6-15
Звуковая аварийная сигнализация SkySense 6-16
Кнопка блокировки 6-17
Зоны покрытия SkySense 6-17
6 8 ВНЕШНЯЯ СТРАХОВОЧНАЯ СИСТЕМА
С БОЛТОВЫМ КРЕПЛЕНИЕМ 6-18
Осмотр перед использованием 6-19
РАЗД – 7 – ОБЩИЕ ХАРАКТЕРИСТИКИ И ТЕХОБСЛУЖИВАНИЕ,
ВЫПОЛНЯЕМОЕ ОПЕРАТОРОМ
7 1 ВВЕДЕНИЕ 7-1
7 2 РАБОЧИЕ ХАРАКТЕРИСТИКИ 7-1
Объемы жидкостей 7-3
Характеристики двигателей 7-3
Шины 7-5
Гидравлическое масло 7-5
Массы, играющие важную роль с точки
зрения устойчивости 7-9
Расположение серийного номера 7-10
7 3 ТЕХОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ
ОПЕРАТОРОМ 7-18
7 4 ШИНЫ И КОЛЕСА 7-29
Повреждение шины 7-29
Замена шины 7-30
Замена колеса 7-30
Установка колес 7-30
7 5 ЗАМЕНА ПРОПАНОВОГО ТОПЛИВНОГО ФИЛЬТРА
(ДВИГАТЕЛЬ KUBOTA) 7-32
Снятие 7-32
Установка 7-33
7 6 СТРАВЛИВАНИЕ ДАВЛЕНИЯ ИЗ ПРОПАНОВОЙ
ТОПЛИВНОЙ СИСТЕМЫ 7-33
7 7 ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 7-34
РАЗД – 8 – ЖУРНАЛ ПРОВЕРОК И РЕМОНТА

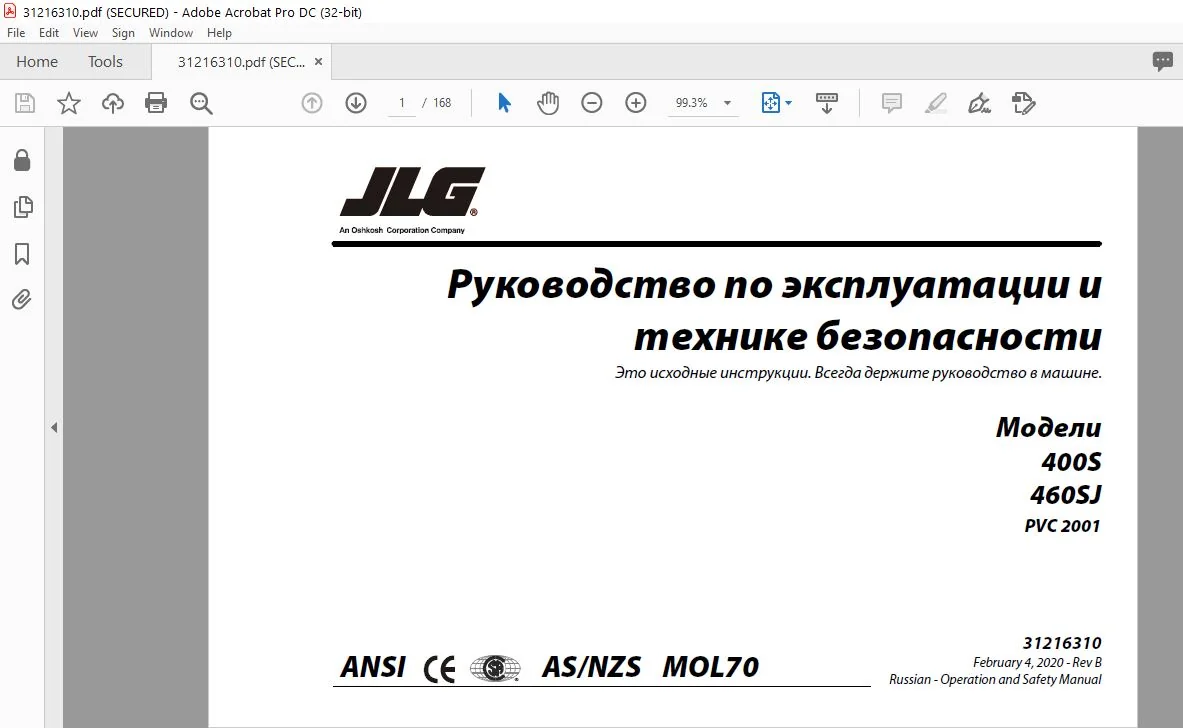

IMAGES PREVIEW OF THE MANUAL:

 PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.M
