Komatsu PC5500-6 Pala Minera Hidráulica Manual de Taller – 15110 y Superiores

Description

Manual de Taller Komatsu PC5500-6 en Español

Este Manual de Taller Komatsu PC5500-6 Pala Minera Hidráulica es la guía de servicio de referencia para el personal técnico encargado del mantenimiento, diagnóstico y reparación de esta pala minera hidráulica de gran tamaño. Cubre los números de serie 15110 (15100) y superiores y está redactado íntegramente en español por Komatsu Mining Germany GmbH, con la información vigente a la fecha de su publicación.

Con casi 900 páginas organizadas en capítulos funcionales, este manual de taller Komatsu PC5500-6 entrega los procedimientos de inspección, ajuste, análisis de fallas y desmontaje/montaje que el mecánico responsable necesita para mantener la máquina en condiciones de operación seguras y productivas. No es un resumen genérico: es el documento técnico específico para la PC5500-6, con valores nominales, ubicaciones de componentes, esquemas hidráulicos y eléctricos, y secuencias de trabajo paso a paso para los sistemas principales de la máquina.

Detalles del Archivo

• Tipo de documento: Manual de Taller (Workshop Manual)
• Marca: Komatsu
• Modelo: PC5500-6 – Pala Minera Hidráulica
• Números de serie: 15110 (15100) y superiores
• Idioma: Español
• Número de documento: 15110-xD-GB-0 (SM 15110-xD-GB-0)
• Versión: 0.0
• Fecha de emisión: 11/2012
• Formato: PDF (descarga digital)
• Páginas: aproximadamente 858

Capítulos y Contenido

El archivador está dividido en partes bien definidas, tal como aparecen en el índice general del propio documento:

• Parte 00 – Prefacio: información general, contacto a servicio, garantía, división del archivador e instrucciones de seguridad.
• Parte 01 – Especificaciones: especificaciones de la máquina, equipos de levante, torques estándar, tablas de conversión, tapones y fittings.
• Parte 10 – Manual de Servicio: capítulos de estructura y función, accionamiento, hidráulica y control.
• Parte 40 – Manual de Análisis de Fallas.
• Parte 50 – Manual de Desmontaje y Reemplazo.

Contenido del Manual de Servicio (Parte 10)

• Introducción, abreviaturas y diagramas utilizados
• Seguridad: operación, mantenimiento, análisis de fallas y ajustes, equipo de seguridad especial (arnés, FOPS, iluminación)

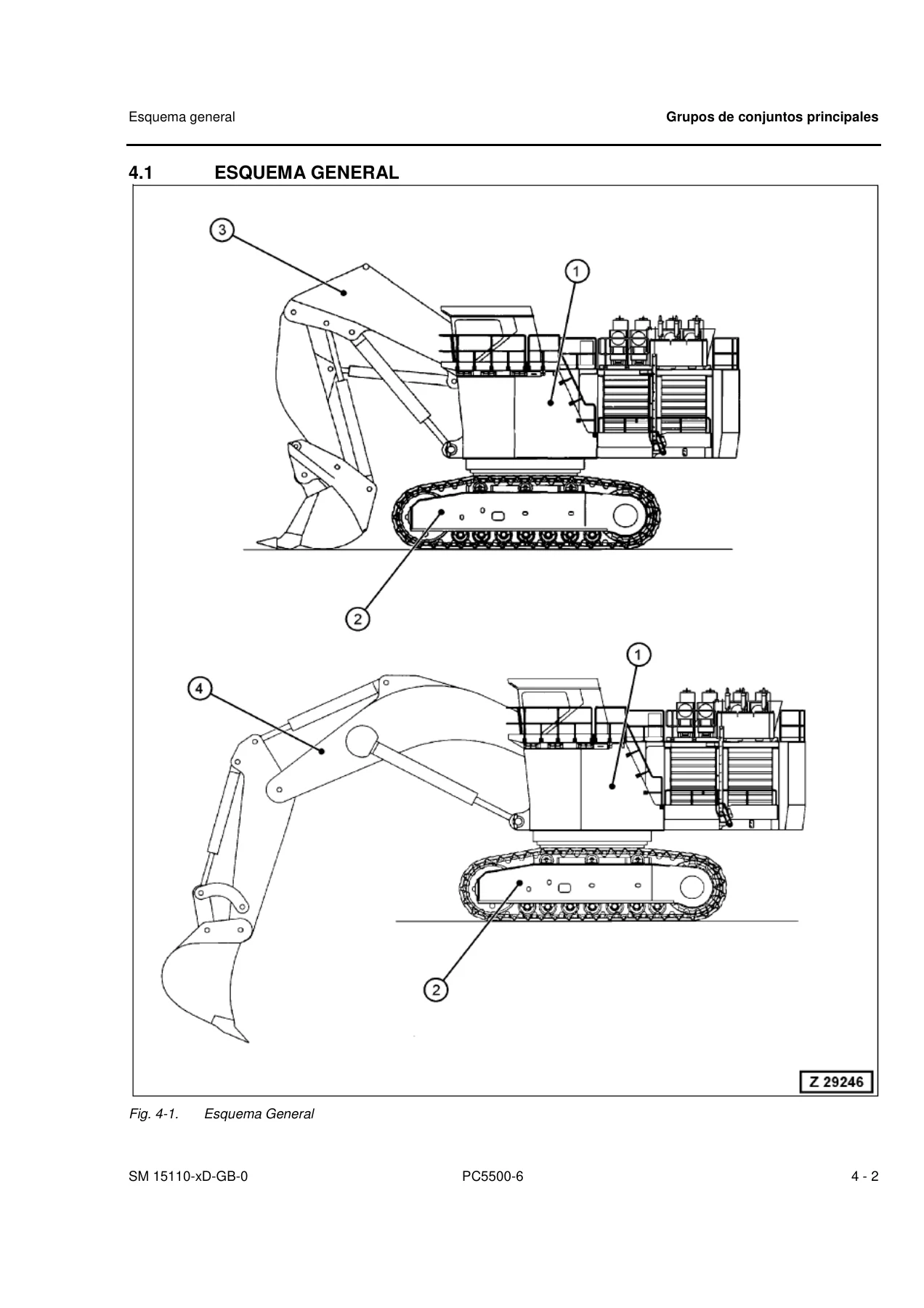

• Grupos de conjuntos principales: superestructura, caja de máquinas, estanque de aceite hidráulico, enfriador de aceite, estanque de combustible, contrapeso, base y cabina del operador, bloques de control, maquinaria de giro (L&S y SIEBENHAAR), tren de rodaje, brazo de trabajo BHA y FSA
• Accionamiento: conjunto de accionamiento principal, montajes del motor, acoplamiento, conjunto de ventilador y radiador, ajuste de velocidad del ventilador, PTO, lubricación y enfriado del PTO, disposición de bombas hidráulicas, filtro de aire
• Estanque de aceite hidráulico: esquema general, múltiple de succión, tubo colector de retorno, válvula de contrapresión, bomba de transferencia, filtros de retorno y fuga, filtro del respiradero
• Enfriado de aceite hidráulico: función del circuito, ajuste de válvula de contrapresión, control de RPM del ventilador en dos etapas, válvulas de alivio y solenoide, bomba de desplazamiento fijo con seteo variable, velocidad máxima y media
• Control: circuito de presión piloto y ajustes, disposición de válvulas de control remoto, sistema electro-hidráulico, joystick, pedal de pie, módulos amplificadores tipo A y B, módulos de tiempo de rampa

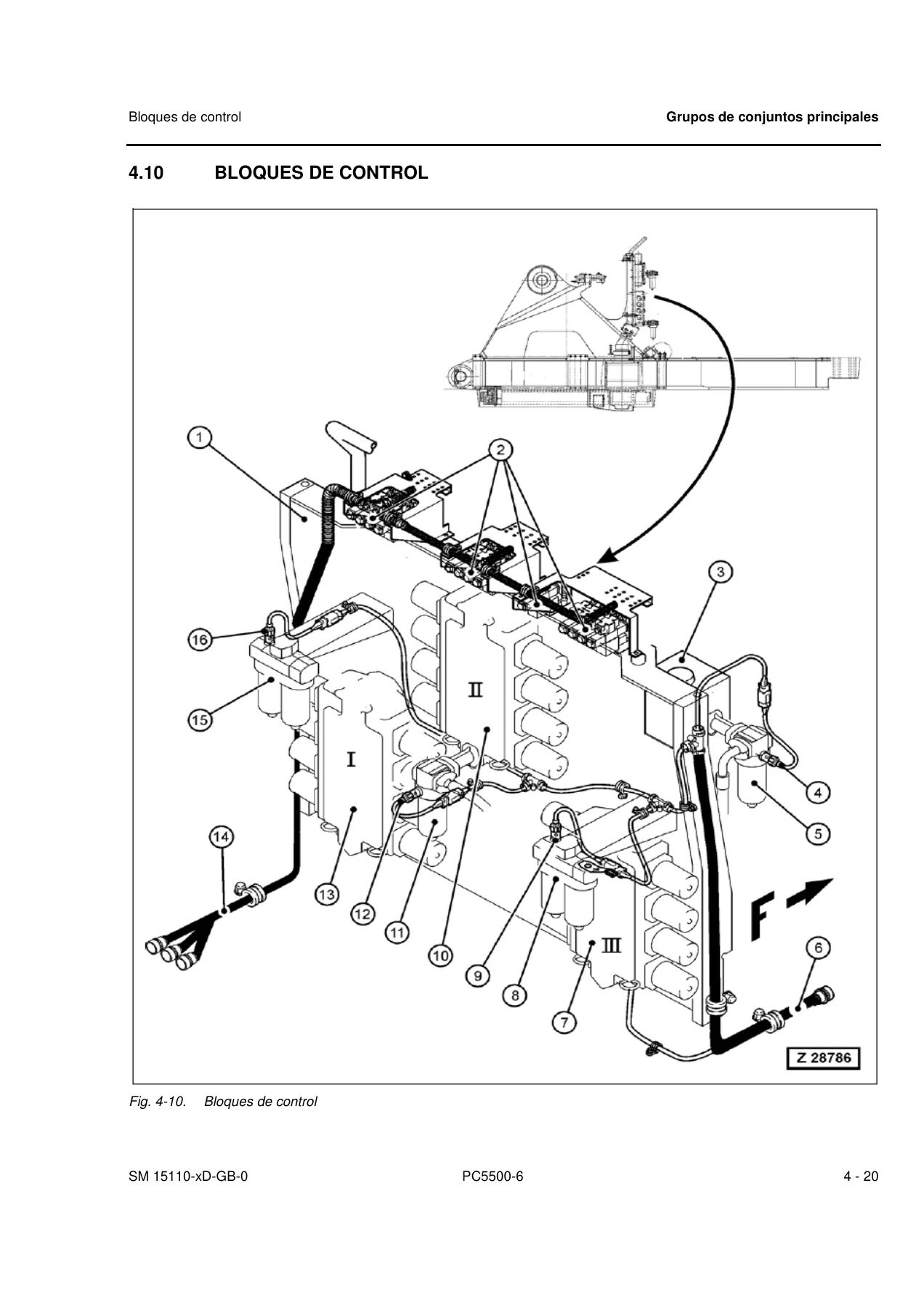

• Componentes: bloques de control principal y filtros de alta presión, múltiple distribuidor, bloques restrictores, válvulas anti-cavitación (ACV), válvulas de control remoto, solenoides direccionales y proporcionales, filtro de alta presión, válvulas de freno de traslado, válvulas reductoras y direccionales, válvulas de presión de etapa doble, cilindro hidráulico
• Bombas hidráulicas principales y regulación de la bomba: sistema de captación abierto, control de límite de carga electrónica (RC4-4), modo de emergencia hidráulico, sensor de velocidad del motor, revisión de potencia, ajuste XLR, válvula de corte de presión y seteo de MRV
• Hidráulica de operación: funciones del carrete FSA y BHA, flotación de pluma y brazo, cuadros de flujo eléctrico/hidráulico por movimiento (levante/bajar pluma, sacar/entrar brazo, llenar/voltear balde, abrir/cerrar mandíbula), ajuste de MRV y SRV, velocidades de descenso, circuito de giro, motores de giro, cajas de reductores, frenos de estacionamiento de giro, válvula de freno de giro, circuito de lavado, sistema de captación y monitoreo de giro, circuito de traslado, motor de traslado, junta giratoria, cajas de reductores de traslado (L&S y ZOLLERN), frenos de estacionamiento de traslado, revisiones y ajustes
• Sistema tensor de orugas hidráulico: descripción funcional, válvula de etapa doble, cilindro tensor, ajustes y revisiones
• Escalera de acceso operada hidráulicamente: general, función, ajustes y revisiones
• Sistema de relleno central (brazo de servicio): general y función
• Consejos para leer el plano hidráulico: símbolos hidráulicos, líneas, uniones, componentes, válvulas, sensores, bombas, motores y cilindros
• Consejos para leer el plano eléctrico: código de referencia de componentes, símbolos gráficos, concepto del plano, marcas de los cables
• KOMTRAX Plus: especificaciones para operadores, pantallas de indicadores principales, consumo de combustible, historial de mensajes de falla, monitor de mantenimiento, seteos para operadores, mensajes automáticos, tablas de códigos G y C, cuadros de flujo, nivel de servicio, interface y cableado del controlador, esquema global del sistema de control MTC, bus CAN interno, nodos, resistores finales, ubicaciones de nodos
• Sistema de lubricación: descripción general SLS y CLS 1/2, función básica, sistema de lubricación central, sistema de lubricación del círculo de giro, ciclo de lubricación, bomba de lubricación accionada hidráulicamente, inyectores, válvula de purga, interruptores de fin de línea, filtros en línea, sensores de nivel, puesta en marcha y ajuste fino
• Equipo de temperatura profunda (opcional): información general, procedimiento de precalentamiento, ubicación de componentes, componentes del equipo TT y ejemplos de planos eléctricos

Especificaciones Técnicas Principales Cubiertas

El manual incluye el capítulo de especificaciones de la máquina y datos de servicio repartidos por capítulo. Entre la información técnica que se puede consultar se encuentra:

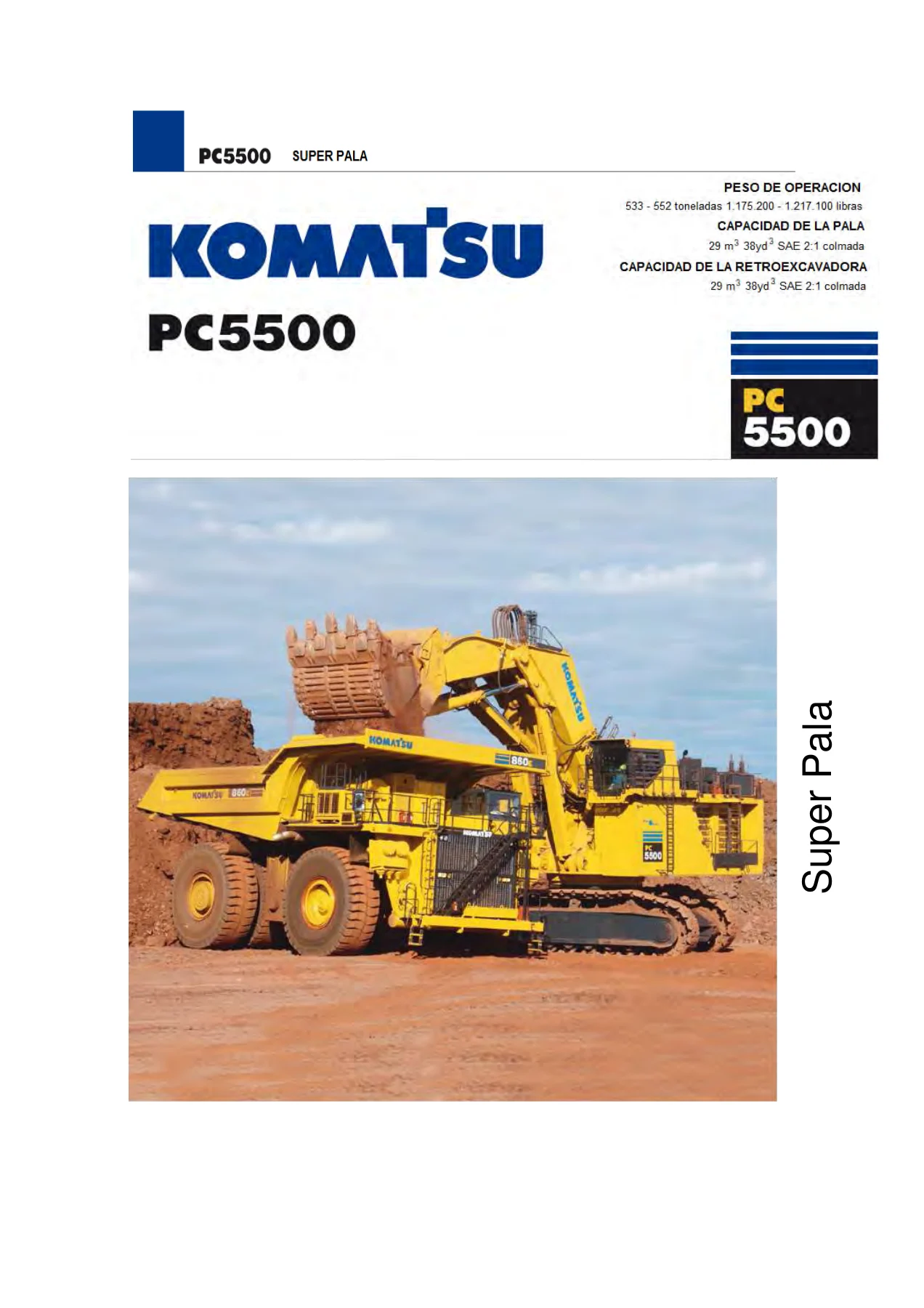

• Peso de operación de 533 a 552 toneladas (1.175.200 a 1.217.100 libras)
• Capacidad de la pala y la retroexcavadora de 29 m³ (38 yd³) SAE 2:1 colmada
• Dos motores diésel Komatsu SDA12V159E-2 con certificación Tier 2, capacidad nominal 940 kW (1260 HP) a 1800 rpm cada uno (versión Tier 2 US Opcional); también se referencia el SSA12V159
• Sistema hidráulico con bombas A4VSO500 de 732 L/min teóricos, presión máxima 310 bar
• Bombas de pistón axial A7F O 80/63 para accionamiento de ventiladores de enfriador y radiador
• Sistema eléctrico de 24 V con baterías 12 x 12 V y alternadores de 2 x 100 A
• Capacidades de servicio: estanque de aceite hidráulico 3715 L, sistema hidráulico 6000 L, combustible 10300 L, refrigerante del motor 2 x 360 L, aceite del motor 2 x 190 L, estanque de aceite de reserva 2 x 500 L
• Presiones de ajuste: X2 = 35 ± 2 bar (presión piloto), X4 = 60 ± 1 bar (soporte de bomba), MRV en bloques de control I–III = 310 + 5 bar, MRV bloque IV = 315 + 5 bar, SRV de cilindros = 350 ± 5 bar, etapas de giro de 330 y 150 bar
• Torques estándar y tabla de conversión de unidades
• Datos de la cabina: FOPS según ISO 3449, ruido 76 dB(A) según ISO 6396, vibración según ISO 2631-1 y ISO 5349-1

Análisis de Fallas, Ajustes y Diagnóstico

El manual está diseñado como guía de servicio para el mecánico responsable de mantenimiento. Además de la descripción de construcción y función de cada sistema, incluye un capítulo específico de información de seguridad para análisis de fallas y ajustes, con reglas para inspección del sistema hidráulico, trabajo con dos técnicos cuando la máquina está funcionando, áreas de potencial peligro, y procedimientos para manipular fluidos a alta presión.

El capítulo de KOMTRAX Plus es especialmente relevante para el diagnóstico: describe las pantallas de indicadores principales, el historial de mensajes de falla para el operador y para servicio, el monitor de mantenimiento, los mensajes automáticos con códigos de color, las tablas de códigos G (mensajes de la pala) y códigos C (mensajes del motor), el nivel de servicio y los procedimientos de prueba con señales de salida del MTC.

Esquemas Hidráulicos y Eléctricos

El manual incluye planos hidráulicos seccionales, extractos de planos eléctricos, cuadros de flujo eléctrico/hidráulico por movimiento, esquemas de bloques de válvulas y de circuitos de regulación de la bomba, diagramas de la junta giratoria, de la maquinaria de giro y del tren de rodaje, además de vistas de despiece y marcas de información del cilindro hidráulico. Los capítulos 15 y 16 enseñan expresamente cómo leer el plano hidráulico y el plano eléctrico, con tablas de símbolos, códigos de referencia y marcas de los cables.

Para Quién es Este Manual

Este Manual de Taller PC5500-6 está dirigido a mecánicos de mantenimiento, personal de servicio de distribuidor, planificadores de mantenimiento y responsables técnicos de faenas mineras que ya cuentan con la máquina o que deben intervenirla en terreno. Su nivel de detalle en presiones, torques, tiempos, longitudes de pernos de ajuste y ubicación de lumbreras de prueba lo hace útil tanto para el diagnóstico de una falla puntual como para una reparación mayor planificada.

Por Qué Este Manual Marca la Diferencia

Una pala minera hidráulica Komatsu PC5500-6 no admite improvisación. Los ajustes de presión del sistema hidráulico, los tiempos de rampa de las válvulas proporcionales, la regulación del límite de carga electrónica, la velocidad de descenso de cada cilindro y el seteo del interruptor de fin de línea del sistema de lubricación son parámetros que, fuera de rango, derivan en daños costosos, paradas no programadas o riesgos para el personal. Este manual de taller entrega los valores nominales exactos, las secuencias de revisión y los procedimientos de ajuste para cada uno de esos parámetros, junto con la advertencia explícita de las condiciones de seguridad que se deben respetar en cada intervención.

Contar con el Manual de Taller Komatsu PC5500-6 en español permite que el equipo de mantenimiento trabaje con la misma referencia que utiliza el servicio técnico, sin depender de traducciones improvisadas ni de información parcial de terceros. Los procedimientos de desmontaje y reemplazo, los ajustes de las válvulas de alivio principal y secundaria, la verificación del sistema tensor de orugas, la puesta en marcha de los sistemas de lubricación y el análisis de fallas del KOMTRAX Plus están todos documentados en el mismo archivador.

Entrega y Uso

El manual se entrega como archivo PDF de descarga instantánea una vez confirmado el pago, sin envíos físicos ni tiempos de espera. Se puede abrir en computador, tablet o teléfono, y las páginas se pueden imprimir para llevarlas a terreno o dejar copias en la sala de mantenimiento. Al ser un documento digital, se puede consultar simultáneamente por varios integrantes del equipo técnico y mantener una copia de respaldo sin riesgo de perder el original.

Si su operación depende de una Pala Minera Hidráulica Komatsu PC5500-6 con número de serie 15110 (15100) o superior, este manual de taller es la referencia técnica completa para mantenerla operando con los procedimientos y especificaciones correctos.
