Manual de Diagramas del Cableado Eléctrico Hino 300 WU-XZU – PDF

Description

Diagrama del Cableado Eléctrico Hino 300 WU-XZU — Manual de Taller en PDF

Este diagrama del cableado eléctrico de la Serie Hino 300 (WU y XZU) es un manual técnico editado por Hino Motors, Ltd. y redactado íntegramente en español. Documenta el sistema eléctrico completo de los modelos WU300, WU302, WU340, WU410, WU412, WU420 y WU422, así como de los XZU303, XZU306, XZU307, XZU343, XZU347, XZU405, XZU407, XZU413, XZU415, XZU417, XZU423, XZU425, XZU427, XZU435 y XZU437. Va desde la localización física de cada relé y caja de fusibles hasta la lectura del diagrama eléctrico total, de modo que el técnico puede rastrear un circuito, identificar el conector correcto y diagnosticar una avería eléctrica sin desmontar por ensayo y error. Es el tipo de manual eléctrico de taller que se consulta con el tester en la mano y el vehículo delante.

Detalles del Archivo

• Tipo de manual: Diagrama del cableado eléctrico (manual de taller)
• Marca: Hino
• Serie: Hino 300 — WU300, 302, 340, 410, 412, 420, 422 / XZU303, 306, 307, 343, 347, 405, 407, 413, 415, 417, 423, 425, 427, 435, 437
• Idioma: Español
• Extensión: 140 páginas
• Formato: PDF
• N.º de publicación: S1-YXZS16B
• Primera impresión: Abril 2007
• Editorial: Hino Motors, Ltd.

Secciones del Manual

• A. Introducción
• B. Cómo usar este manual
• C. Abreviaturas
• D. Localización de los relés
• E. Ruta del cableado eléctrico
• F. Lista de conectores
• G. Número de parte de los conectores
• H. Diagrama del cableado eléctrico total

A. Introducción

Presenta el objetivo del documento, la lista de modelos aplicables y remite a los manuales complementarios de chasis y de motor para todo lo que queda fuera del alcance puramente eléctrico. También advierte que la información está basada en el producto vigente en la fecha de publicación y que las especificaciones pueden variar sin aviso previo.

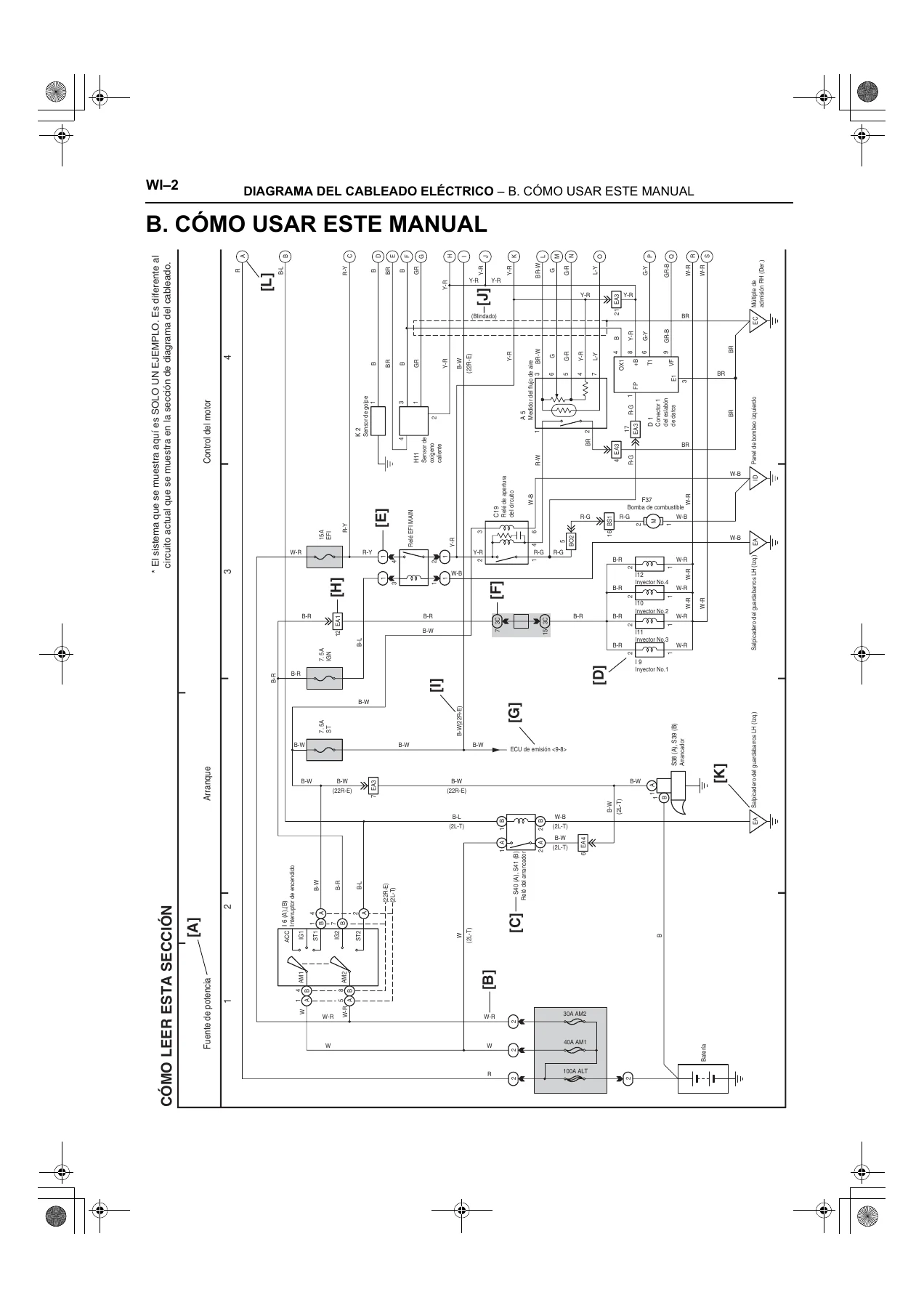

B. Cómo usar este manual

Explica la lógica de trabajo del libro: cómo se relacionan la localización del relé, la ruta del cableado y el diagrama total, y cómo se leen los códigos de conector, color de cable, número de polo y puntos de tierra. Es la sección que convierte un diagrama denso en una herramienta utilizable por cualquier técnico eléctrico.

C. Abreviaturas

Glosario de los términos abreviados que aparecen en todo el diagrama: A/C, A/T, DC, DLC3, DPR (DPF), ECU, EDU, EGR, FL, ISC, J/B, LCD, LH, LHD, M/T, PTO, R/B, RH, RHD, SW, TEMP., VSV, w/ y w/o. Imprescindible para interpretar correctamente las etiquetas de cada circuito.

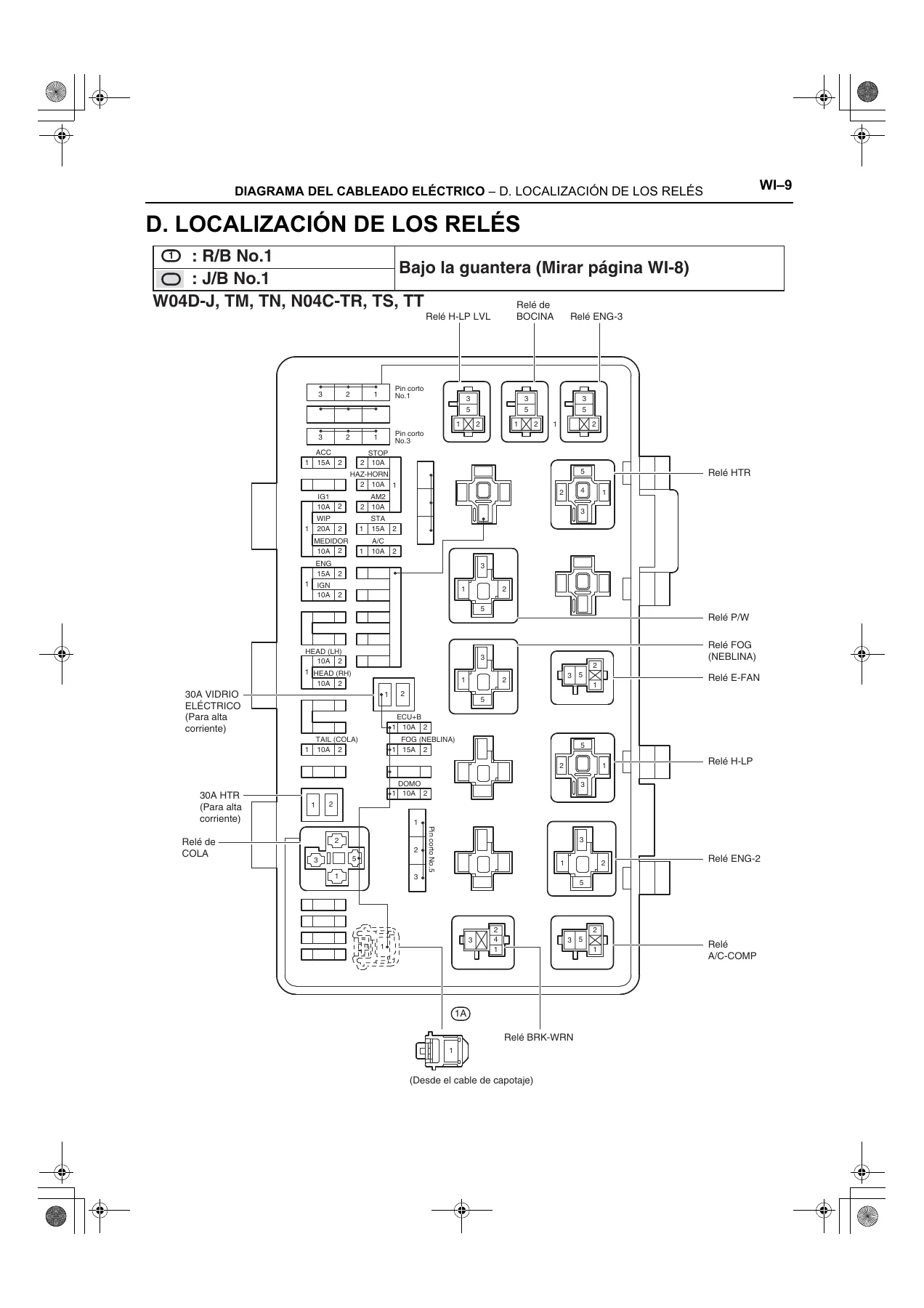

D. Localización de los relés

Mapas de las cajas de relés R/B No.1 y R/B No.2, de las cajas de fusibles J/B No.1 y J/B No.2, y de los relés individuales (arrancador, bujía principal, EDU, ABS, PTO, DC-DC, pre-calentador, entre otros). Las vistas se organizan por variante de carrocería (cabina estándar, cabina ancha, cabina doble) y por posición de volante (LHD / RHD), para los motores W04D y N04C.

E. Ruta del cableado eléctrico

Vistas isométricas del vehículo con la posición exacta de cada conector, mazo y punto de tierra: compartimento del motor, panel de instrumentos, cabina, puertas, techo, chasis y carrocería. Se identifican los conectores por código (A1, B2, C3, E22, I2, J31, N1, P3, S4, T2, V6, W5, etc.) y se distingue el mazo principal, el cable del capotaje, el cable del piso, el cable del bastidor y los sub-mazos.

F. Lista de conectores

Catálogo gráfico de la forma de cada conector, con su código alfanumérico, el número de polos y, cuando procede, el color (Negro, Gris, Gris oscuro, Amarillo, Azul, Verde, Café). Esta sección es la que permite confirmar visualmente que el conector que se tiene en la mano es el que muestra el diagrama.

G. Número de parte de los conectores

Tablas que relacionan cada código (A1, A2, A4, B1, C3, D2, E22, E23, E26, E27, F1, G4, H3, I2, J41, J43, L1, N3, O1, P3, R3, S4, T3, V6, W2, etc.) con el nombre de la parte y su número de parte Hino/Sumitomo (por ejemplo 90980-11069, 90980-12527, 82824-36150). Incluye además los conectores ‘cable a cable’ con la numeración de hembra y macho, para localizar el repuesto sin margen de error.

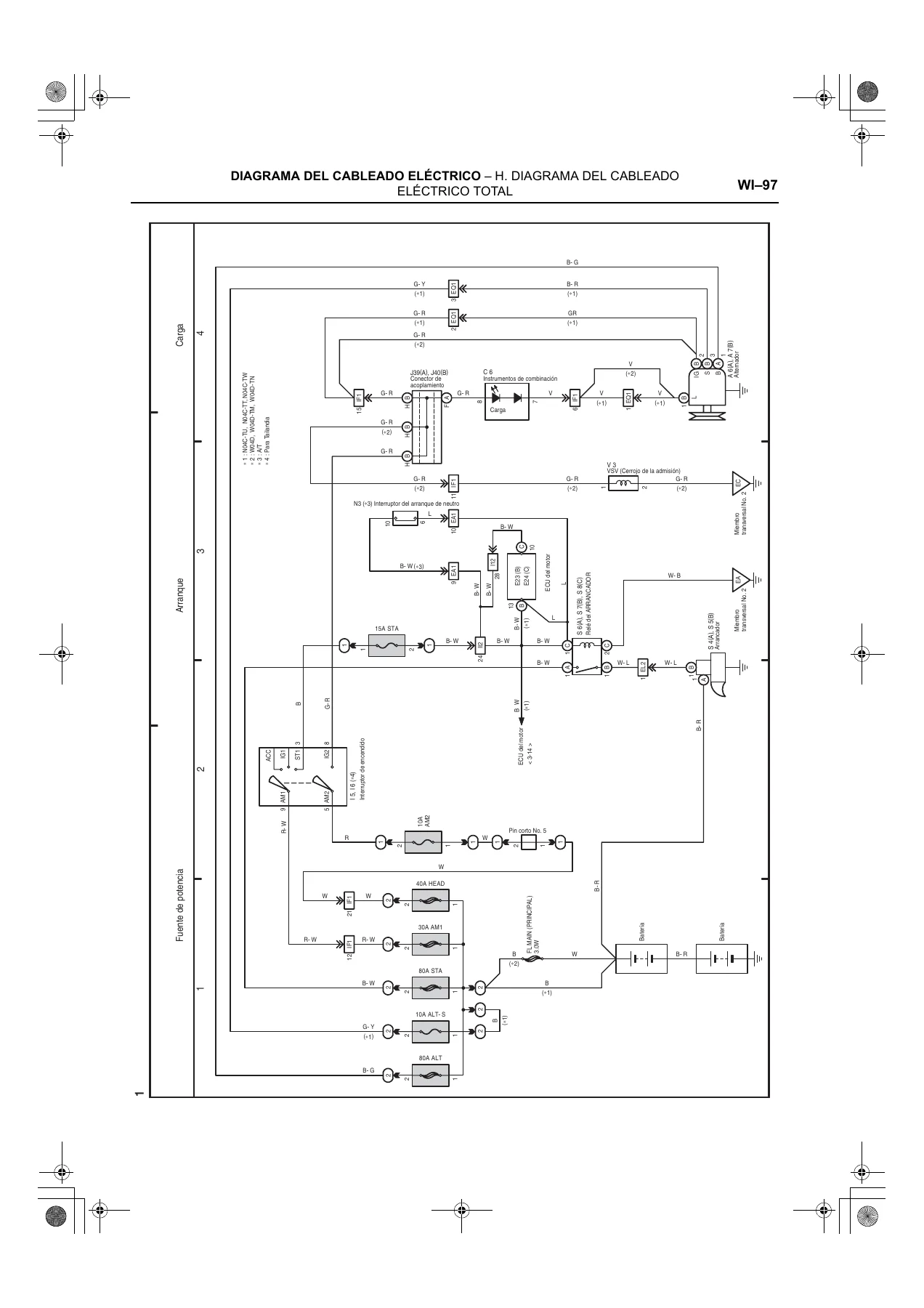

H. Diagrama del cableado eléctrico total

El bloque principal del libro. Reúne el diagrama completo del sistema eléctrico por subsistemas: carga y arranque, bujía incandescente (W04D y N04C), control del motor y freno de escape, DLC3, luces de parada, faro delantero y direccional, luz de cola e iluminación, luz neblinera posterior, luz interior, limpiaparabrisas y lavador, control del seguro de la puerta, vidrio eléctrico (incluida cabina doble), bocina, PTO, luces de emergencia y advertencia, luz de reversa, control del nivel del haz de luces delanteras, aire acondicionado y calentador frontal, calentador posterior y enfriador, control de inclinación de la cabina, airbag, sistema ABS y arranque ES, transmisión automática, seguro de cambios y calentador de combustible. Cada hoja combina símbolos normalizados, colores y calibres de cable, números de pin y notas específicas de variante.

Qué puedes diagnosticar con este manual

Con este manual eléctrico Hino 300 puedes seguir el recorrido real de un circuito desde la batería hasta el consumidor, localizar el punto de tierra que está provocando una caída de tensión, identificar el pin exacto de la ECU del motor (34P, 35P o 31P) o de la ECU del ABS, comprobar la continuidad del mazo correcto, sustituir un relé por su referencia y pedir el conector adecuado por su número de parte. También sirve para entender la lógica de sistemas como el EDU, el VSV del freno de escape, la válvula ISC, el sensor de la posición del cigüeñal, el medidor de flujo de aire, el sensor de presión del turbo, el actuador del turbocargador o el sistema PTO, todos ellos representados en su contexto real de vehículo.

Por qué este diagrama y no otro

Un vehículo comercial como el Hino 300 acumula kilómetros y años de trabajo, y con ellos aparecen los fallos eléctricos difíciles: masas corroídas, conectores con humedad, relés cansados y mazos rozados. Improvisar con un polímetro sin el diagrama correcto cuesta horas de taller, piezas cambiadas de más y averías intermitentes que vuelven. Este manual pone sobre la mesa lo que Hino Motors publicó para su red de servicio: la ubicación física de cada componente, el color y sección de cada cable, el pin exacto de cada conector y el número de parte para pedirlo bien a la primera. Es documentación de taller real, no un resumen genérico.

Entrega y uso

El archivo se entrega como PDF descargable inmediatamente después de la compra, sin envíos ni esperas. Puede consultarse en ordenador de taller, tablet o teléfono, y también imprimirse hoja a hoja: muchos técnicos amplían el diagrama del sistema que están reparando y lo llevan al vehículo en papel, con las anotaciones a lápiz. Al estar en español, todo el vocabulario técnico, las abreviaturas y los nombres de las secciones coinciden con la formación y la práctica habitual del taller hispanohablante.

IMAGES PREVIEW
