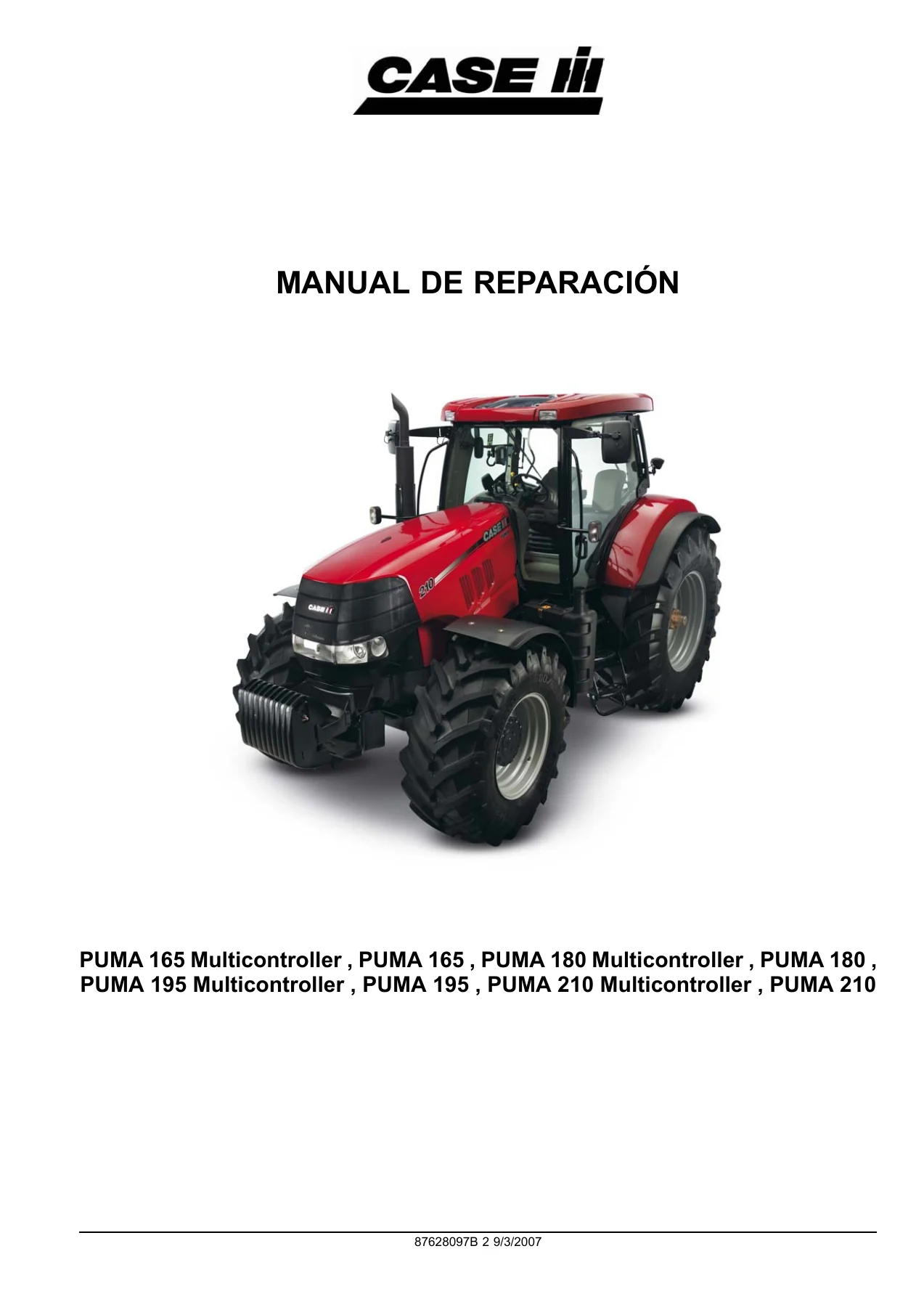

Manual de Reparación Case IH PUMA 165, 180, 195 y 210 Multicontroller 2007 – PDF 87628097B

Description

Manual de Reparación Case IH PUMA 165, 180, 195 y 210 Multicontroller 2007 – PDF 87628097B

Este Manual de Reparación Case IH PUMA 165, 180, 195 y 210 Multicontroller 2007 – PDF 87628097B reúne información técnica y procedimientos de taller para las versiones PUMA 165, PUMA 180, PUMA 195 y PUMA 210, tanto en configuración estándar como Multicontroller. Con 3044 páginas, el documento abarca desde la hidráulica principal y los sistemas electrónicos hasta el motor, la transmisión Full Powershift, ejes, dirección, frenos, suspensión, bastidor, climatización y enganches.

La organización del manual está orientada al trabajo técnico: sus secciones combinan datos y dimensiones, pares de apriete, herramientas especiales, descripciones de funcionamiento, vistas de sección y despieces, procedimientos de desmontaje y montaje, pruebas de presión, calibraciones y tablas de diagnóstico. Los distintos capítulos enlazan procedimientos relacionados para poder seguir una reparación desde la comprobación inicial hasta el desmontaje, inspección, montaje, ajuste y verificación final.

Detalles del archivo

• Tipo de manual: Manual de reparación
• Marca: Case IH
• Modelos: PUMA 165 Multicontroller, PUMA 165, PUMA 180 Multicontroller, PUMA 180, PUMA 195 Multicontroller, PUMA 195, PUMA 210 Multicontroller y PUMA 210
• Idioma: Español
• Páginas: 3044
• Formato: PDF
• Número de documento: 87628097B
• Fecha impresa: 9/3/2007

Cobertura técnica y de reparación

La profundidad del manual se aprecia especialmente en los capítulos de los sistemas hidráulicos. El sistema principal de accionamiento hidráulico incluye especificaciones de bombas, herramientas especiales, pares de apriete, descripción de circuitos, esquemas hidráulicos, pruebas de presión y caudal, retirada e instalación de componentes, revisión de bombas, sustitución de filtros y procedimientos de solución de problemas. Se documentan configuraciones con válvulas remotas mecánicas de centro cerrado y válvulas remotas electrohidráulicas, junto con los circuitos de detección de carga y las funciones asociadas al control electrónico del elevador.

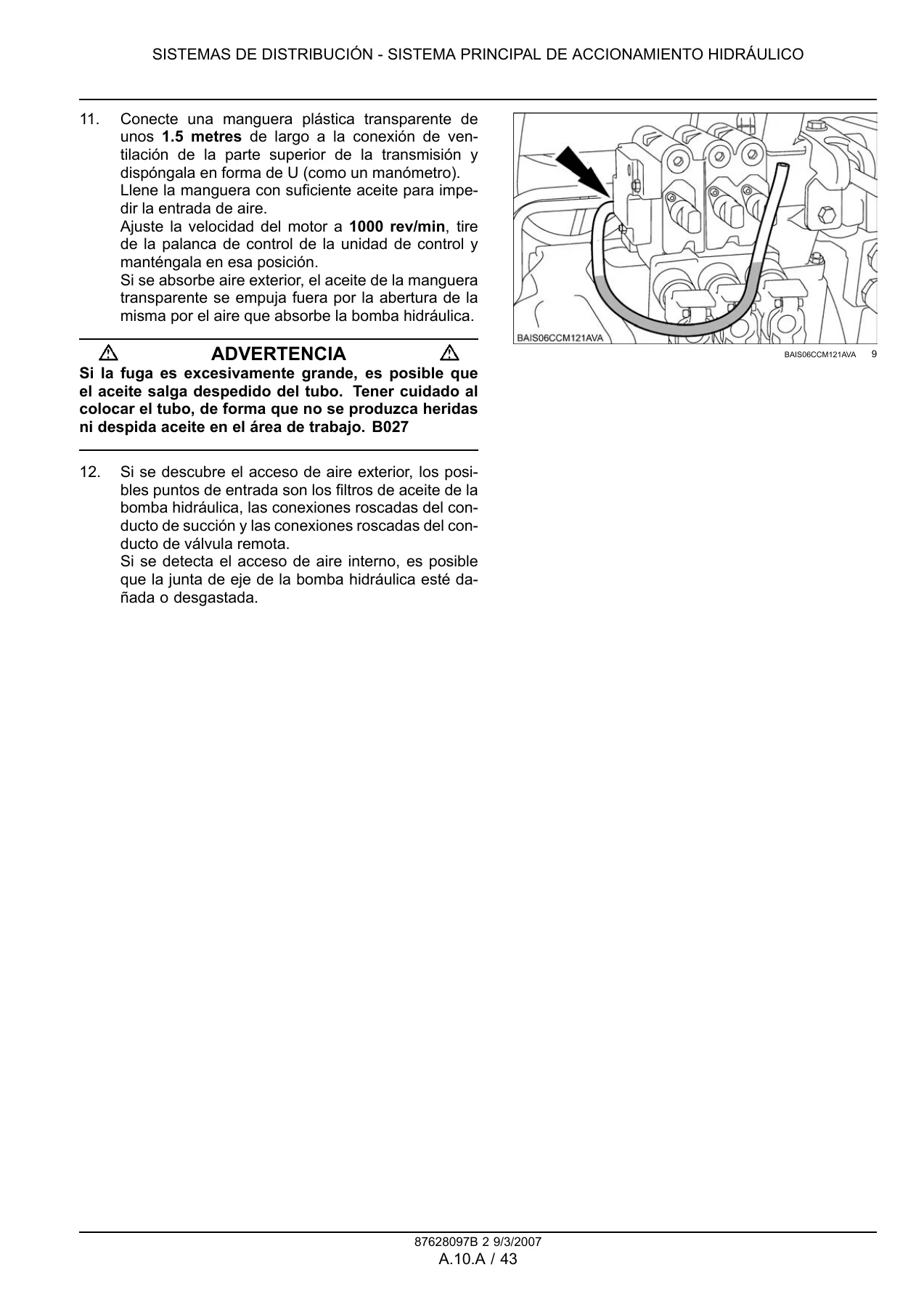

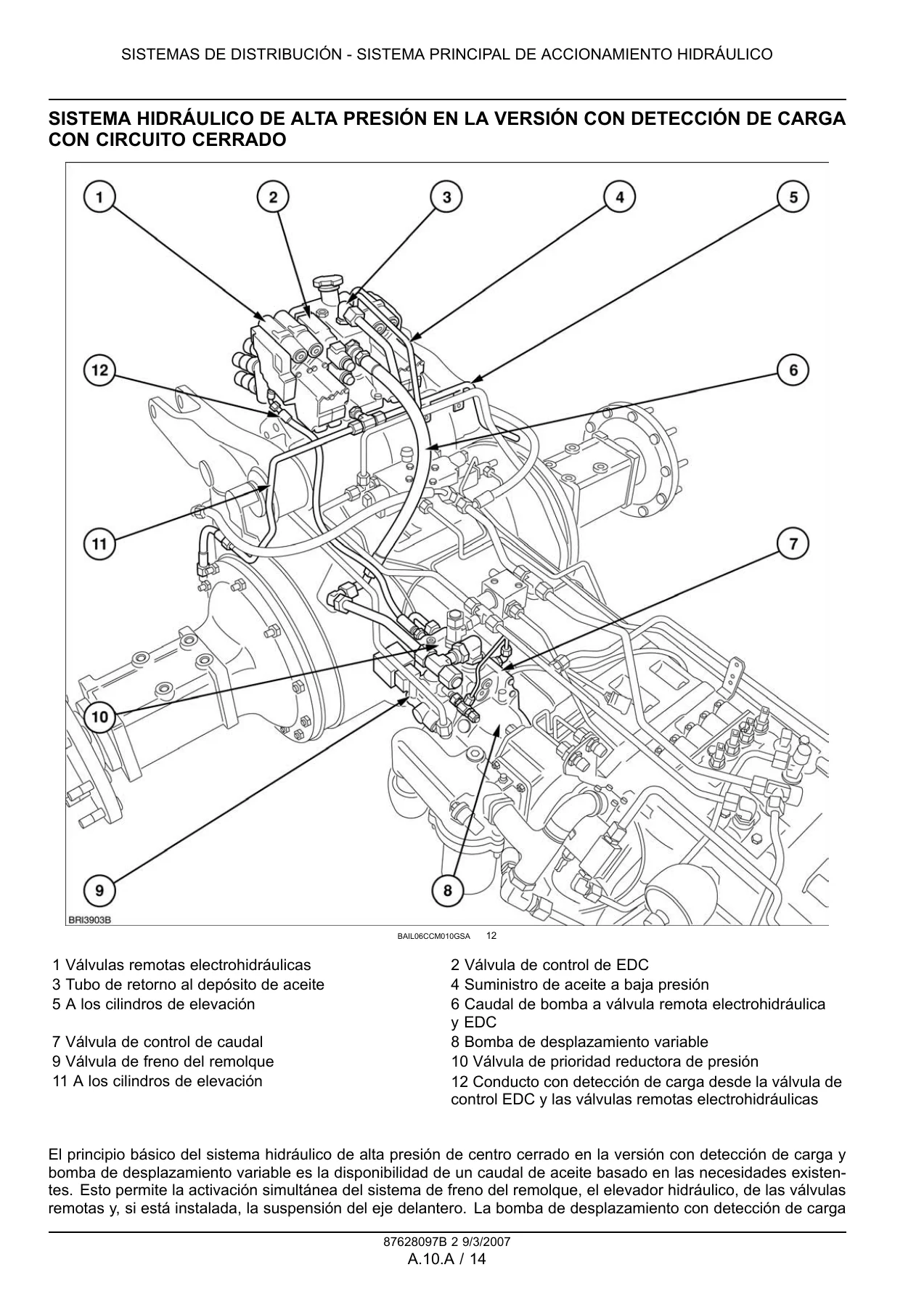

Entre los datos del sistema hidráulico se describe la bomba de pistones de desplazamiento variable con detección de carga, con versiones de 120 Ltr/min y 150 Ltr/min, además de procedimientos para comprobar presión de reserva, presión máxima, caudal y posibles fugas. Los diagramas muestran la relación entre bomba, válvulas remotas, elevador, dirección, freno de remolque y suspensión del eje delantero. También se incluyen vistas detalladas de bombas, compensadores y conjuntos de válvulas para apoyar el desmontaje y el montaje.

El apartado de motor contiene especificaciones generales, dimensiones internas y pares de apriete para cigüeñal, cojinetes, pistones, bielas, árbol de levas, balancines, válvulas, culata y bloque. Los motores indicados son de seis cilindros, cuatro válvulas por cilindro y 6728 cm3, con variantes F4DE9684 correspondientes a los diferentes modelos. Además de los datos técnicos, el capítulo desarrolla operaciones de desconexión, retirada, instalación, medición, inspección y reparación de los componentes internos.

La transmisión se trata como un sistema completo. El capítulo TRANSMISIÓN Powershift incorpora especificaciones, pares de apriete, herramientas especiales, descripción estática y dinámica, vistas de sección, diagramas lógicos, pruebas de presión, calibración, desmontaje, ajuste, montaje y revisión de embragues y marchas. El manual contempla las variantes Full Powershift de 50 km/h, 40 km/h y 30 km/h descritas en el documento, así como procedimientos de diagnóstico mediante códigos de avería y comprobaciones hidráulicas y eléctricas.

Capítulos cubiertos

• INTRODUCCIÓN
  • Normativa de seguridad, salud y seguridad en taller, manipulación de productos y medidas medioambientales
• SISTEMAS DE DISTRIBUCIÓN – A
  • Sistema principal de accionamiento hidráulico
  • Válvula remota mecánica de centro cerrado
  • Válvula remota electrohidráulica
  • Sistema secundario de accionamiento hidráulico
  • Sistema de mando hidráulico
  • Sistema neumático
  • Sistema de accionamiento eléctrico
  • Sistema electrónico y códigos de avería
• PRODUCCIÓN DE POTENCIA – B
  • Motor
  • Sistema de combustible y de inyección
  • Sistema de admisión de aire
  • Sistema de escape
  • Sistema de refrigeración del motor
  • Sistema de lubricación
  • Sistema de arranque
• TREN TRANSMISOR DE POTENCIA – C
  • Transmisión Powershift
  • Reductor
  • Sobremarcha
  • TDF trasera mecánica
  • TDF trasera hidráulica
• DESPLAZAMIENTO – D
  • Eje delantero
  • Eje trasero
  • Dirección hidráulica
  • Freno de servicio mecánico
  • Freno de servicio hidráulico
  • Freno de servicio neumático
  • Freno de estacionamiento mecánico
  • Conexión de freno hidráulica
  • Suspensión hidráulica
  • Ruedas
• CARROCERÍA Y ESTRUCTURA – E
  • Bastidor principal
  • Plataforma del usuario
  • Calentamiento, ventilación y aire acondicionado
• BRAZO DE TRABAJO – H
  • Enganche delantero
  • Enganche trasero
  • Control del elevador electrónico

En conjunto, estos capítulos proporcionan una referencia extensa para localizar componentes, comprender el funcionamiento de cada circuito y efectuar comprobaciones antes de desmontar piezas. El contenido no se limita a instrucciones mecánicas: integra hidráulica, neumática, electricidad y electrónica, incluidos módulos de control, BUS CAN, calibraciones y códigos de avería.

Motor, combustible y datos de servicio

El capítulo del motor identifica variantes F4DE9684 para los cuatro modelos PUMA y ofrece datos como número de cilindros, válvulas por cilindro, diámetro, carrera, cilindrada, relación de compresión, régimen nominal y parámetros de lubricación y refrigeración. A partir de ahí desarrolla las tolerancias y dimensiones necesarias para comprobar componentes durante una reparación. Se incluyen procedimientos para el árbol de levas, taqués, balancines, válvulas, muelles, cigüeñal, cojinetes, bielas, pistones, volante, bloque de cilindros y culata.

El sistema de combustible e inyección dispone de sus propias especificaciones y pares de apriete, además de información sobre bomba de inyección, inyectores electrónicos, colector de combustible y control eléctrico. Los capítulos de admisión, escape, refrigeración, lubricación y arranque completan la cobertura del conjunto de producción de potencia.

Transmisión, ejes, dirección y frenos

Para trabajos del tren de potencia, el manual detalla la transmisión Powershift y sus embragues, controles y circuitos de presión. Los procedimientos de calibración son especialmente útiles después de determinadas intervenciones, mientras que la sección electrónica relaciona diversos códigos de avería de transmisión con comprobaciones, calibraciones y pruebas de presión.

Los capítulos del eje delantero y trasero aportan especificaciones, herramientas, pares de apriete, vistas de sección y procedimientos de retirada, instalación, ajuste y revisión. Se ilustran diferenciales, transmisiones finales, engranajes planetarios, semiejes y componentes relacionados. La dirección hidráulica incluye datos técnicos, esquemas, pruebas de presión, cilindros de dirección y el sistema Fast Steer.

IMAGES PREVIEW

La cobertura de frenado incluye sistemas de servicio mecánicos, hidráulicos y neumáticos, además del freno de estacionamiento y la conexión de freno hidráulica. En el sistema hidráulico se describen los cilindros principales y los frenos delanteros y traseros en baño de aceite; la parte neumática añade especificaciones, prueba de presión y diagnóstico de sus componentes.

Electrónica, calibración y diagnóstico

Una parte importante del manual de reparación Case IH PUMA 165, PUMA 180, PUMA 195 y PUMA 210 está dedicada al diagnóstico electrónico. El documento describe unidades de control, identificación de módulos, funciones del tablero ICU2, comunicaciones mediante BUS CAN, menús de servicio y códigos de avería. Los procedimientos permiten relacionar un código con sus posibles causas y dirigir la comprobación hacia circuitos eléctricos, hidráulicos o componentes mecánicos.

Las versiones Multicontroller reciben cobertura específica en las válvulas remotas electrohidráulicas y sus mandos. Se explican las posiciones de control, ajuste de caudal, funciones de temporizador y prioridad, funcionamiento de válvulas traseras y de montaje intermedio, calibración y diagnóstico. Las ilustraciones hidráulicas en color y las vistas de sección ayudan a seguir el recorrido del aceite y la actuación de distribuidores, electroválvulas y sensores.

Procedimientos de taller e ilustraciones

Las operaciones de servicio están presentadas paso a paso y, cuando corresponde, acompañadas de figuras que identifican tornillos, tubos, conectores, juntas, válvulas y puntos de montaje. Hay secuencias para retirar e instalar bombas hidráulicas, desmontar y montar válvulas, revisar componentes internos, cambiar filtros, comprobar presiones y localizar fallos. Las vistas detalladas y los despieces son especialmente útiles para mantener el orden correcto de resortes, juntas, distribuidores y elementos de fijación.

El manual también especifica herramientas especiales en numerosos capítulos y proporciona valores de apriete, dimensiones, holguras, presiones y otros datos de comprobación donde son necesarios. Sus advertencias de seguridad indican la importancia de seguir los procedimientos prescritos, descargar presiones antes de intervenir en circuitos hidráulicos y utilizar equipos de elevación apropiados para componentes pesados.

Reparar y diagnosticar con los datos correctos

El Manual de Reparación Case IH PUMA 165, 180, 195 y 210 Multicontroller 2007 – PDF 87628097B permite abordar desde comprobaciones y mantenimiento técnico hasta trabajos de desmontaje, revisión, ajuste, calibración y diagnóstico de los principales sistemas del tractor. Es una referencia especialmente valiosa cuando una reparación exige confirmar pares de apriete, tolerancias, presiones, recorridos hidráulicos, conexiones eléctricas o una secuencia concreta de montaje antes de continuar.

Con la información correcta a mano resulta más fácil comprobar el origen de una avería antes de sustituir componentes y seguir los valores y procedimientos establecidos en el propio manual. La entrega es instantánea en PDF después del pago: no hay envío físico ni espera de transporte. Puede consultarse en ordenador, tableta o teléfono compatible con PDF y puede imprimirse cuando se necesiten páginas concretas en el taller.
