Manual de Servicio Case 575SV Retroexcavadora Tier 3 – Taller Completo 4WD Pivote Central Portaherramientas PDF

Description

Manual de Servicio Case 575SV Retroexcavadora Tier 3 – Taller Completo 4WD, Pivote Central y Portaherramientas

El Manual de Servicio Case 575SV Retroexcavadora Tier 3 es la obra de referencia de taller para la retrocargadora 575SV en configuración de tracción total (4WD), pivote central (CP) y portaherramientas (TC). Corresponde al documento 91784900, fechado el 27/01/2022, y reúne 1391 páginas íntegramente en español dedicadas a esta máquina: desde el desmontaje del motor FPT S8000 BS-3 hasta la comprobación del último conector del mazo eléctrico. No es un resumen genérico de retroexcavadoras, sino el procedimiento paso a paso que el técnico necesita para diagnosticar, desmontar, reparar, montar y verificar cada sistema de la 575SV.

Detalles del archivo

• Tipo de documento: Manual de servicio / manual de taller
• Marca: CASE Construction
• Modelo: 575SV Retroexcavadora
• Configuración cubierta: Tier 3, tracción total (4WD), pivote central (CP), portaherramientas (TC)
• Idioma: Español
• Número de documento: 91784900
• Fecha de publicación: 27/01/2022
• Extensión: 1391 páginas
• Formato: PDF

Contenido del manual

• Introducción y normativa de seguridad
  • Seguridad personal y seguridad de la máquina
  • Normativa sobre hierro dúctil y modificaciones no autorizadas
  • Ecología, medioambiente y gestión de residuos

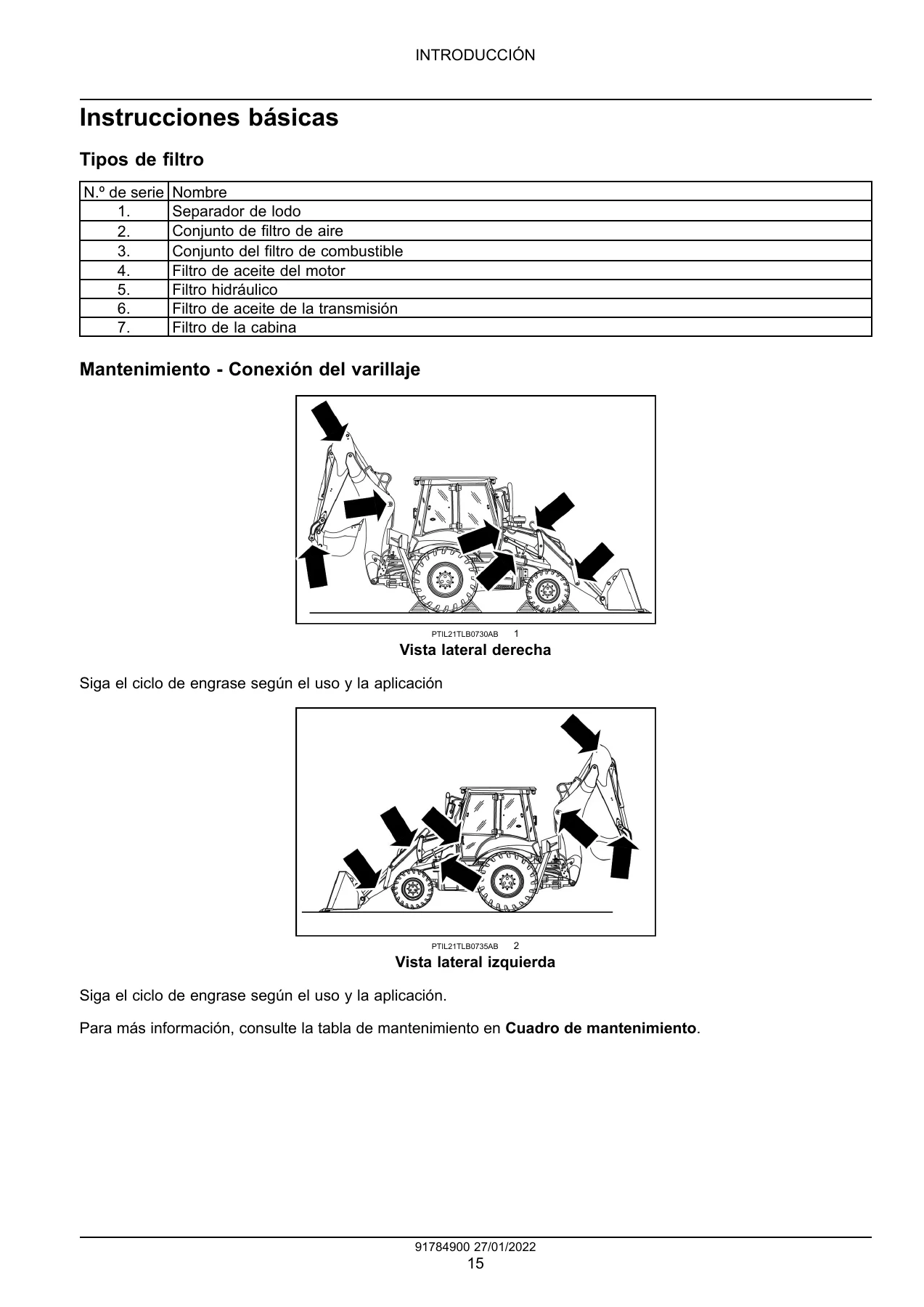

  • Instrucciones básicas de taller, montaje y juntas herméticas
  • Pares de apriete mínimos para montaje normal (métrico e imperial)
  • Consumibles, capacidades y lubricantes
• Motor – 10
  • Motor y cárter [10.001]
  • Filtros de combustible [10.206]
  • Filtros y tubos de aire [10.202]
  • Colectores de admisión, escape y silenciador [10.254]
  • Sistema de refrigeración del motor [10.400]
  • Instalación de lubricación del motor [10.304]
• Transmisión – 21
  • Transmisión Power Shuttle [21.112]
  • Controles externos de la transmisión Power Shuttle [21.134]
  • Componentes hidráulicos de la transmisión Power Shuttle [21.104]
  • Componentes internos de la transmisión Power Shuttle [21.154]
  • Convertidor de par [21.700]
• Sistema de eje delantero – 25
  • Eje delantero con tracción [25.100]
  • Conjunto de engranajes cónicos y diferencial [25.102]
  • Conjunto del cubo de la transmisión final, pivotes de la dirección y ejes [25.108]
• Sistema de eje trasero – 27
  • Eje trasero con tracción [27.100]
  • Conjunto de engranajes cónicos trasero y diferencial [27.106]
  • Eje, buje de dirección y transmisión final [27.124]
• Frenos y controles – 33
  • Frenos de servicio hidráulicos [33.202]
  • Freno o bloqueo de estacionamiento [33.110]
• Instalación hidráulica – 35
  • Instalación hidráulica [35.000]
  • Depósito, refrigerador y filtros [35.300]
  • Bomba de desplazamiento fijo [35.104]
  • Control del sistema hidráulico del cargador delantero [35.724]
  • Sistema hidráulico del brazo del cargador delantero [35.701]
  • Sistema hidráulico de la cuchara del cargador delantero [35.723]
  • Controles hidráulicos de la excavadora y la retroexcavadora [35.726]
  • Sistema hidráulico de la pluma [35.736]
  • Sistema hidráulico del penetrador [35.737]
  • Sistema hidráulico de la cuchara de excavadora y retroexcavadora [35.738]
  • Sistema hidráulico del brazo de oscilación [35.739]
  • Control del estabilizador [35.732]
  • Subgrupo genérico de los sistemas hidráulicos [35.AAA]
• Bastidores y lastre – 39
  • Bastidor [39.100]
  • Estabilizadores [39.129]
• Dirección – 41
  • Control de la dirección [41.101]
  • Componentes del control hidráulico [41.200]
  • Cilindros [41.216]
• Ruedas – 44
  • Ruedas delanteras [44.511]
  • Ruedas traseras [44.520]
  • Subgrupo genérico de ruedas [44.AAA]
• Control de climatización de la cabina – 50
  • Aire acondicionado [50.200]
• Sistemas eléctricos – 55
  • Mazos de cables y conectores [55.100]
  • Sistema de arranque del motor [55.201]
  • Alternador [55.301]
  • Batería [55.302]
  • Sistema del depósito de combustible [55.011]
  • Controles de la cabina [55.512]
  • Sistema de limpiaparabrisas y lavaparabrisas [55.518]
  • Indicadores de aviso, alarmas e instrumentos [55.408]
• Cargador delantero y cuchara – 82
  • Brazo [82.100]
  • Cuchara [82.300]
• Plumas, penetradores y cucharas – 84
  • Pluma [84.910]
  • Brazo penetrador [84.912]
• Plataforma, cabina, carrocería y rótulos – 90
  • Cabina [90.150]
  • Puertas de la cabina y trampillas [90.154]
  • Ventanas y parabrisas de la cabina [90.156]
  • Plataforma del operador sin cabina [90.110]
  • Cubierta del motor y paneles [90.100]
• Índice de herramientas especiales

Qué obtiene el técnico con este manual

Este manual de servicio de la 575SV está organizado por sistemas y cada grupo sigue la misma lógica profesional: datos técnicos, datos de funcionamiento, vistas detalladas con referencias numéricas, procedimientos de extracción, desmontaje, inspección, montaje e instalación, y una sección de diagnóstico con solución de problemas. El resultado es un documento que se puede usar tanto para una reparación puntual como para una revisión completa de la máquina.

En el bloque del motor se documenta el desmontaje y montaje completo del FPT S8000, con especificaciones de bloque, culata, válvulas, cigüeñal, bielas, pistones, árbol de levas, taqués y balancines, además de la sincronización de válvulas, el sistema de lubricación y el sistema de refrigeración. La sección de filtros de combustible y de aire incluye los intervalos de sustitución y el procedimiento de purga.

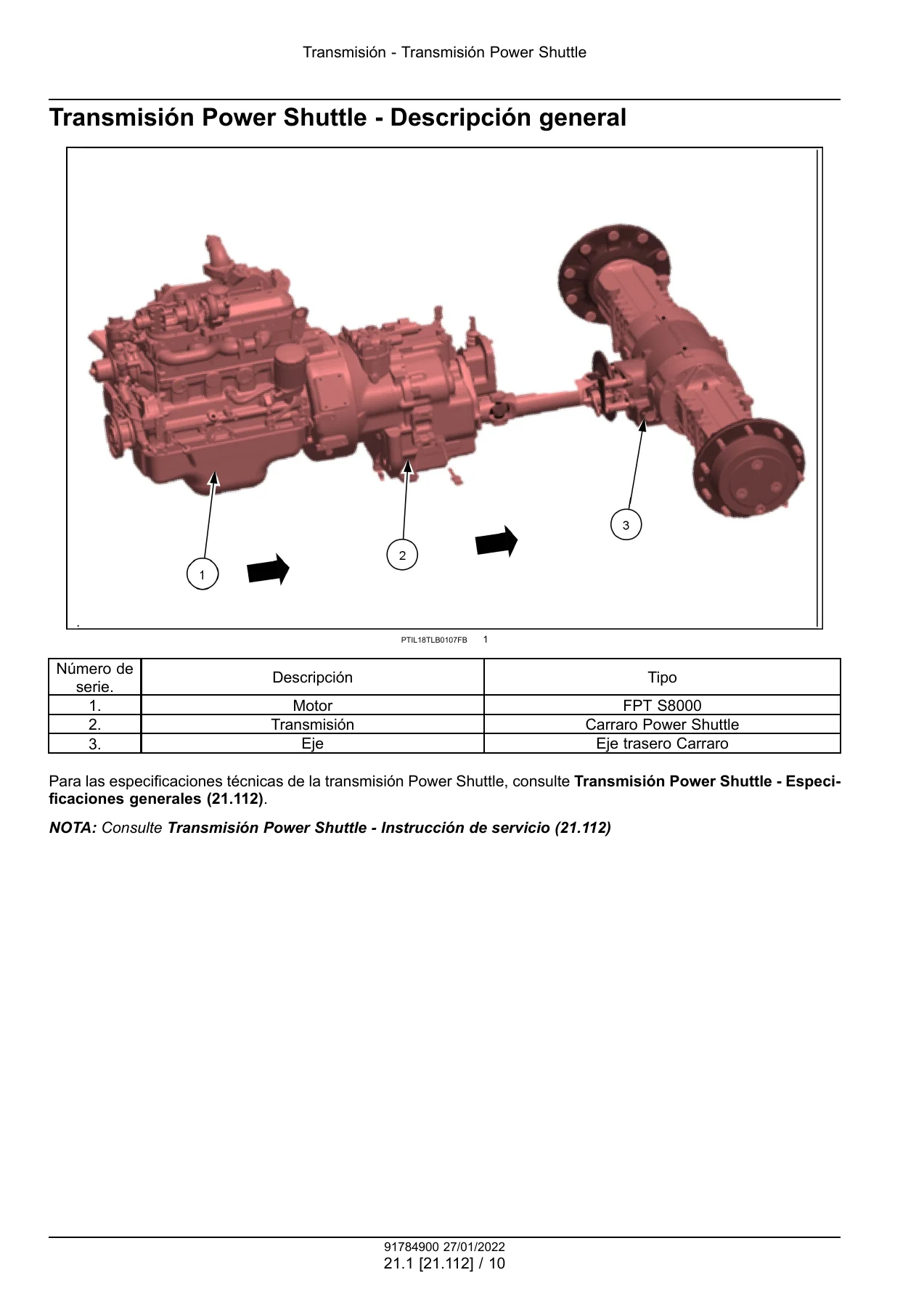

La transmisión Power Shuttle se trata con un nivel de detalle poco habitual: herramientas especiales, hoja de control de la prueba de calado, esquema hidráulico, puntos de comprobación de presión (PCP) con sus valores, procedimientos de prueba a ralentí y a régimen máximo, desmontaje completo del alojamiento, desmontaje y montaje de los ejes de entrada, secundario, principal y de marcha atrás, ajuste de holguras y sustitución de juntas del pistón. Se incluye el convertidor de par y su relación de par.

Los ejes delantero y trasero se cubren con especificaciones de engranajes cónicos, precarga de cojinetes, par de giro total, ajuste de la holgura del piñón y la corona, montaje del diferencial, casquillos, cubos de rueda, pivotes de dirección y transmisión final epicicloidal, junto con los pares de apriete correspondientes.

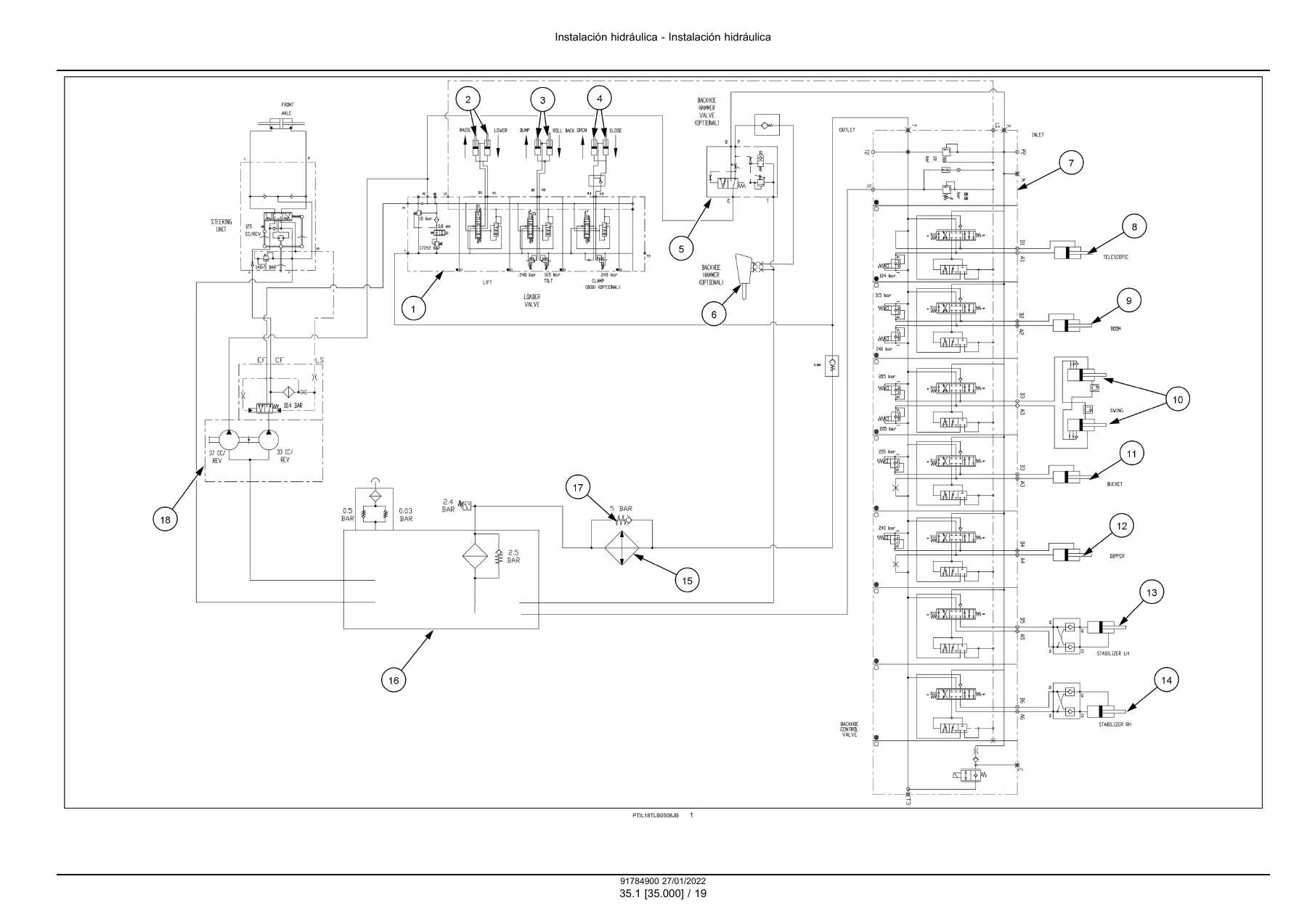

El sistema hidráulico se desarrolla desde la bomba doble Parker 37/33 y la válvula prioritaria hasta las válvulas de control del cargador y de la retroexcavadora, con esquemas hidráulicos, descripción dinámica del caudal compartido con detección de carga, procedimientos de prueba de presión y caudal, y despiece de los cilindros de elevación, cuchara, pluma, penetrador, oscilación y estabilizadores.

La parte eléctrica es especialmente completa: listado de mazos de cables, diagramas de componente conector a conector con identificación de cavidad, cable, color y sección, esquemas eléctricos por sistema (carga y distribución de potencia, arranque, conexión a tierra, control del motor, transmisiones, hidráulica, iluminación delantera y trasera, limpiaparabrisas, panel de instrumentos, emergencia, accesorios, ventilador de cabina, audio, A/A, cargador de móvil y luz de techo), identificación de la caja de fusibles y relés, y descripción de ECU, sensores, luces, fusibles, relés, motores, interruptores y solenoides.

Especificaciones y valores que encontrará

A lo largo de las 1391 páginas aparecen tablas de pares de apriete para tornillería métrica e imperial con y sin brida, pares de apriete hidráulicos para racores abocinados de 37°, ORFS y roscas de tubo, valores de par para culata, cojinetes principales, bielas, volante motor, cigüeñal y pistones, y datos de desgaste máximo admisible para cada componente. También se incluyen capacidades de aceite de motor, transmisión, eje delantero, eje trasero, depósito de combustible y líquido de frenos, con sus especificaciones de producto.

Documento de referencia para el taller

El manual incorpora además el índice completo de herramientas especiales con su referencia numérica y la página donde se utiliza cada una, un apartado de abreviaturas y mediciones con equivalencias entre unidades métricas e imperiales, y los avisos de seguridad clasificados como PELIGRO, ADVERTENCIA, PRECAUCIÓN y AVISO, tal como se aplican en los procedimientos de la máquina.

Repare su 575SV con los procedimientos y valores correctos

Con el manual de servicio de la Case 575SV Retroexcavadora Tier 3 puede abordar trabajos que de otro modo exigirían desplazar la máquina o depender de terceros: sustituir juntas y retenes del motor, ajustar la holgura de válvulas, diagnosticar una transmisión Power Shuttle que no mueve la máquina, medir presiones de embrague, comprobar la eficiencia de la bomba hidráulica, ajustar la convergencia del eje delantero, purgar el circuito de frenos, localizar un fusible o un relé concreto o rastrear una avería eléctrica siguiendo el diagrama conector a conector.

Trabajar con las tolerancias, pares de apriete y secuencias de montaje que indica el fabricante es la diferencia entre una reparación que dura y una avería repetida, y también la diferencia entre una intervención segura y un riesgo para el operador. Los valores de precarga, las holguras de engranajes, los intervalos de mantenimiento y las pruebas de calado están recogidos aquí para que no tenga que estimarlos.

La entrega es inmediata: el archivo PDF se descarga tras la compra, sin envíos ni esperas, y puede consultarse en cualquier dispositivo. Si lo prefiere, puede imprimir únicamente las páginas del sistema que va a reparar y trabajar con ellas directamente en el taller.

IMAGES PREVIEW
