Case Serie M Cargadora-Retroexcavadora 580M 580SM 590SM Manual de Entrenamiento de Servicio – PDF

Description

Este Manual de Entrenamiento de Servicio de la Case Serie M cubre las cargadoras-retroexcavadoras 580M, 580M Turbo, 580 Super M y 590 Super M. Es el material técnico utilizado en la formación de servicio de estos equipos, compilado a partir de las secciones de especificaciones, sistema eléctrico, transmisión y sistema hidráulico. El documento está íntegramente en español y abarca desde las capacidades de fluidos hasta los procedimientos de diagnóstico de la transmisión Powershift T16000.

Detalles del Archivo

• Tipo de manual: Entrenamiento de Servicio
• Marca: Case
• Modelos: 580M, 580M Turbo, 580 Super M, 590 Super M
• Idioma: Español
• Formato: PDF
• Números de impresión: 47221m (Sección 1), 4721xm (Sección 4 y 6), 47218m (Sección 8)
• Revisiones: 08/00 (Sección 1), 09/00 (Sección 4), 07/00 (Sección 6 y 8)
• Fecha: 2000
• Páginas: 128

Contenido del Manual

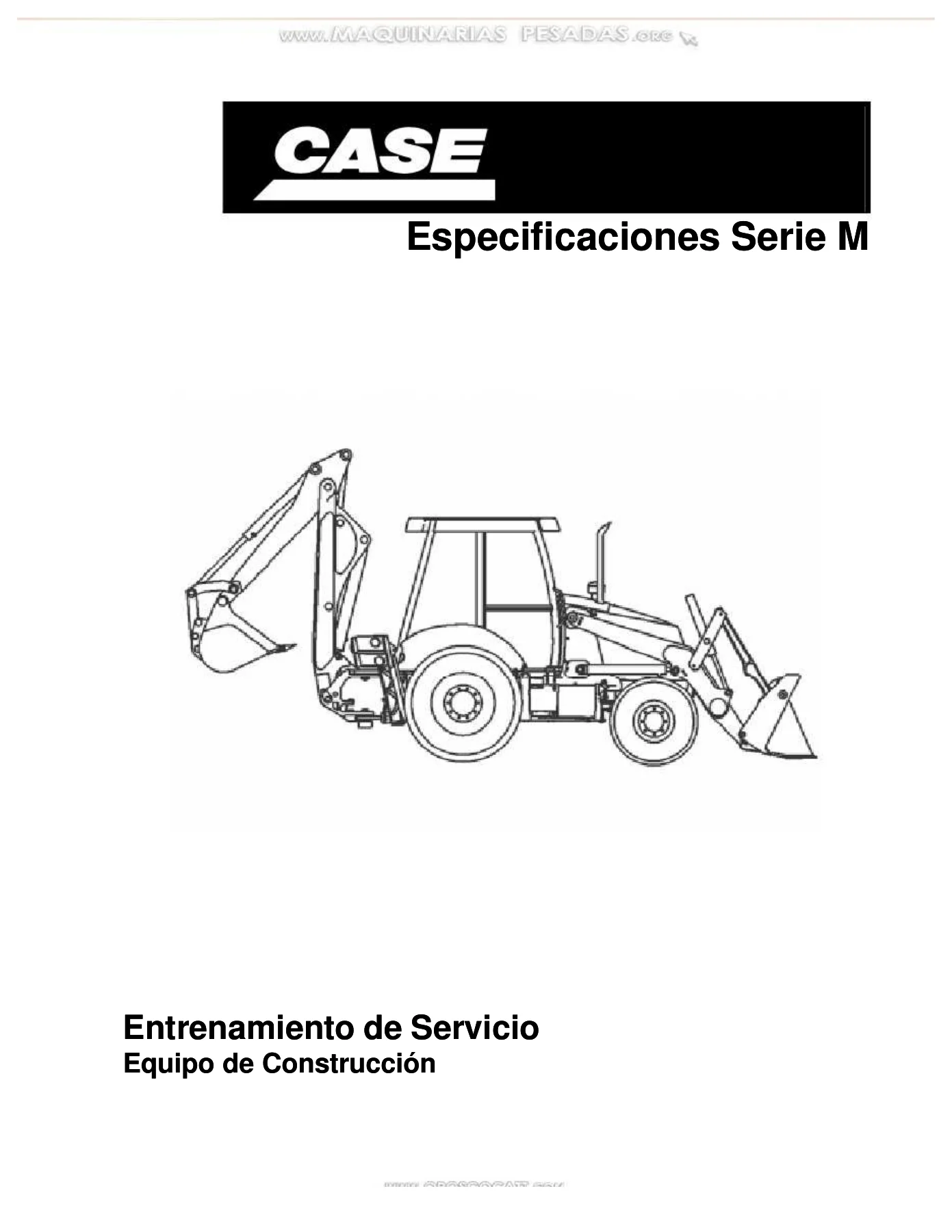

Sección 1: Especificaciones

Reúne las especificaciones técnicas completas de la Serie M. Incluye datos del motor (Case 4-390 y 4T-390), potencias, capacidades de combustible, sistemas de refrigeración, sistemas hidráulicos, transmisiones y ejes. Contiene las presiones de transmisión normales, velocidades de calado para cada modelo, tiempos de ciclo de la cargadora y la retroexcavadora, y presiones ajustadas del sistema hidráulico con sus válvulas de alivio de circuito.

Sección 4: Sistema Eléctrico

Detalla la ubicación de fusibles y relés en las máquinas Serie M, incluyendo el panel de fusibles en la consola de dirección y los relés de potencia, marcha, inversor, arranque y desconexión del embrague. Explica el funcionamiento del relé de enclavamiento de la transmisión, el circuito de arranque con éter, y los esquemas de cableado y relés asociados a la transmisión Powershift y a los controles direccionales.

Sección 6: Transmisión Manual de 4 Velocidades

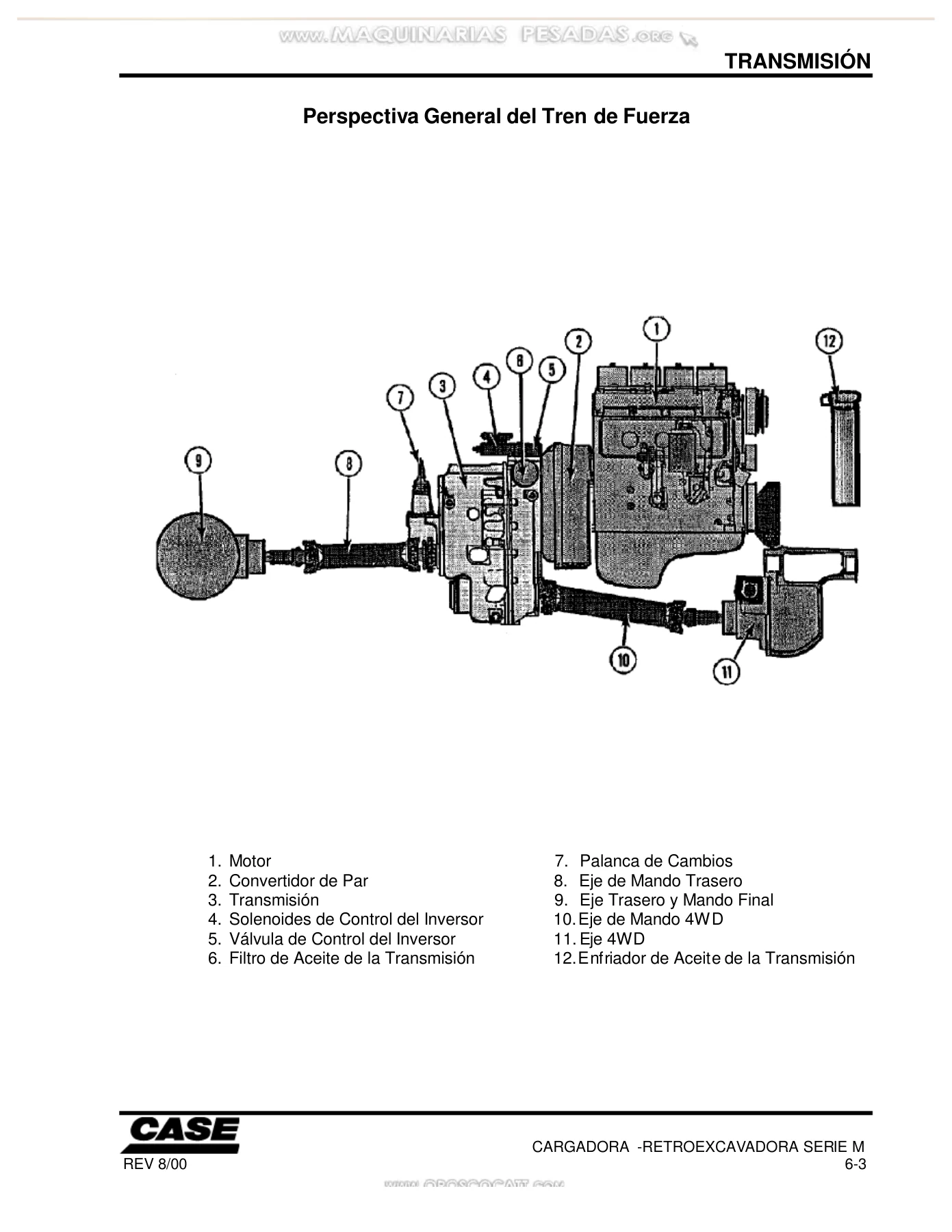

Describe el tren de fuerza con transmisión y ejes de fabricación Carraro, el convertidor de par, la bomba hidráulica de la transmisión, el eje de entrada, el recorrido del movimiento en neutral, primera adelante y primera atrás, y el circuito hidráulico de la transmisión. Incluye el funcionamiento de la válvula de control en las posiciones neutral y marcha adelante, el modulador, el carrete alternador, la válvula selectora de tracción en las cuatro ruedas y el bloqueo hidráulico del diferencial. Cierra con los procedimientos de prueba de presión, ubicación de tomas de prueba y hoja de prueba.

Transmisión Powershift

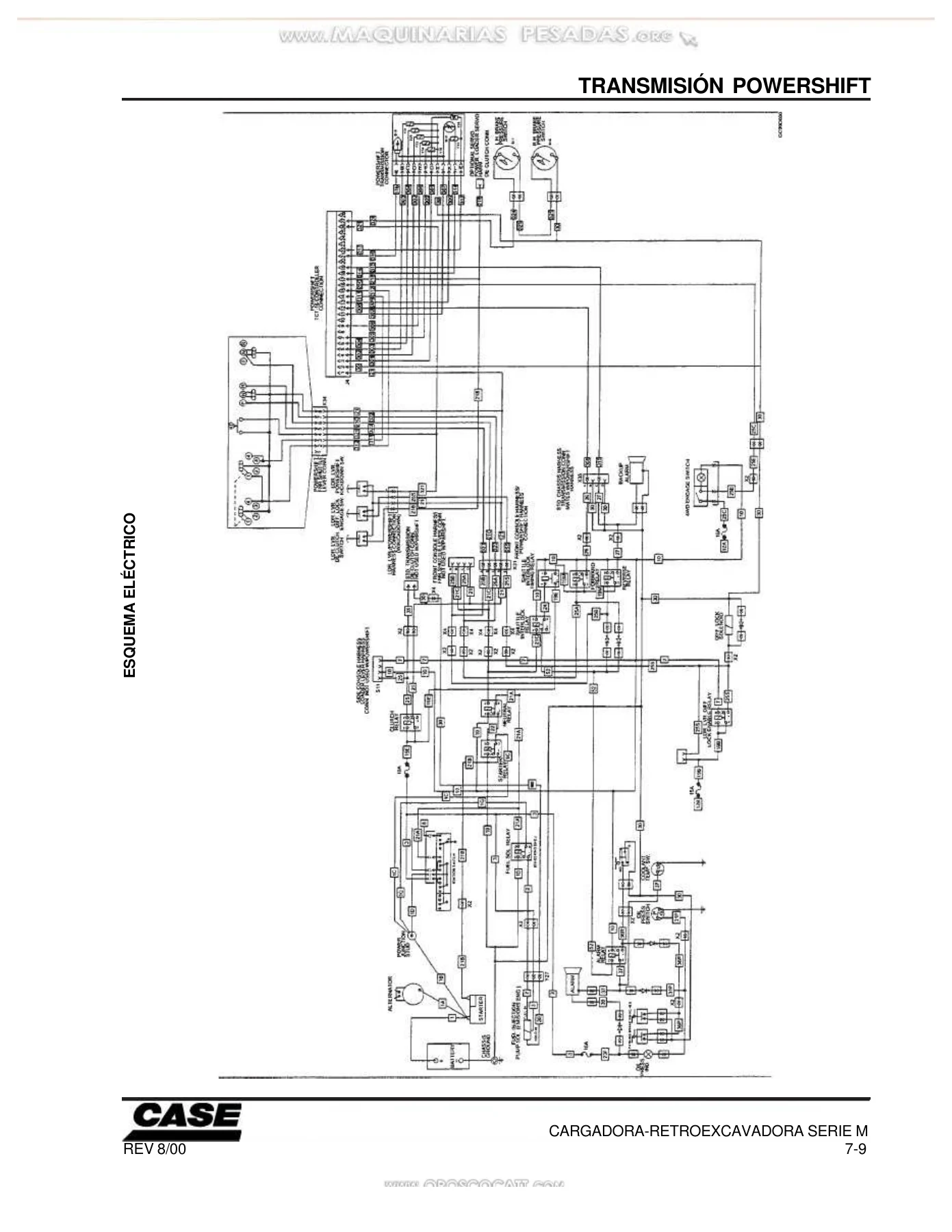

Cubre las transmisiones Powershift opcionales de los modelos 580SM y 590SM, disponibles únicamente en unidades con tracción en las cuatro ruedas. Incluye especificaciones de presión y temperatura, sistema eléctrico, herramientas especiales, lógica de la caja de control electrónico (TCT16), esquema eléctrico, cableado y descripción, palanca de cambios y pantalla, modos de prueba del sistema, indicación de fallas, acciones del TCT16 en caso de falla, conexiones, esquemas hidráulicos, operación de la unidad, diseño de engranajes y embragues, controles por solenoides y guía de diagnóstico de la transmisión T16000.

Sección 8: Sistema Hidráulico

Explica el sistema hidráulico general de la Serie M, incluyendo el tanque hidráulico, la bomba (monoetápica para 580M y de dos etapas para 580SM/590SM), la válvula de alivio principal, las válvulas de alivio de circuito, la válvula de cuatro funciones, el filtro hidráulico y la válvula de control de la cargadora con sus secciones de entrada, cucharón, cargadora y salida. También cubre las secciones de la retroexcavadora (giro, estabilizadores, aguilón, brazo del cucharón, cucharón, brazo extensible), la válvula antirrebone, el control de desplazamiento y los sistemas hidráulicos auxiliares.

Por Qué Este Manual es Indispensable

Contar con el manual de servicio Case Serie M correcto marca la diferencia entre un diagnóstico acertado y una reparación costosa. Este material de entrenamiento le permite identificar los valores exactos de presión, caudal y temperatura para cada modelo, diagnosticar fallas en la transmisión manual de 4 velocidades y en la transmisión Powershift T16000, interpretar correctamente los códigos de falla del controlador TCT16, realizar pruebas de calado y ajustes de válvulas de alivio con los valores especificados, comprender la ubicación de fusibles y relés, y mantener los circuitos hidráulicos de la cargadora y la retroexcavadora con los procedimientos correctos.

Es importante tener en cuenta que este es un manual de entrenamiento de servicio, diseñado como apoyo de clase al instructor. Algunos puntos pueden requerir el auxilio del instructor y no contienen toda la información impresa acerca del tema. Para información más actualizada, se recomienda consultar siempre el Manual de Servicio de la respectiva máquina.

Entrega Inmediata en PDF

El manual de entrenamiento de servicio Case Serie M se entrega en formato PDF de descarga inmediata tras el pago. No hay envíos físicos ni esperas. Puede consultarlo en cualquier dispositivo —computadora, tablet o teléfono— y también imprimirlo para tenerlo a mano en el taller. Es la referencia técnica que todo mecánico o propietario de una 580M, 580SM o 590SM necesita para trabajar con criterio y especificaciones correctas.

IMAGES PREVIEW
