Manual de Servicio Bajaj Discover 125M – Reparación y Mantenimiento PDF

Description

Manual de Servicio Bajaj Discover 125M – Reparación y Mantenimiento

Este Manual de Servicio Bajaj Discover 125M es la referencia técnica completa para el mantenimiento, diagnóstico y reparación de esta motocicleta. Publicado por Bajaj Auto Limited con el número de documento 71112092, revisión 00 de agosto de 2014, cubre todos los sistemas del vehículo con procedimientos paso a paso, valores de par de apriete, límites de servicio y diagramas de circuito. Es la herramienta de trabajo esencial para talleres, técnicos y propietarios que realizan sus propias reparaciones.

Detalles del Archivo

• Tipo de manual: Manual de Servicio
• Marca: Bajaj
• Modelo: Discover 125M
• Idioma: Español
• Número de páginas: 102
• Formato: PDF
• N.º de documento: 71112092
• Revisión: 00, Agosto 2014

Capítulos Cubiertos

• 1. Especificaciones Técnicas
• 2. Mantenimiento Preventivo
• 3. Sistema de Combustible
• 4. Motor
• 5. Vehículo
• 6. Sistema Eléctrico

1. Especificaciones Técnicas

Este capítulo abre con las características principales de la motocicleta y las ventajas de cada sistema. Incluye una tabla completa de especificaciones técnicas del motor, carrocería y chasis, sistema eléctrico, dimensiones, pesos y rendimiento. También contiene la tabla de límites de servicio estándar con valores de compresión, holgura de válvulas, diámetro de eje de balancines, altura de leva, longitud de resorte de válvula, diámetro de vástago, separación de guía, deformación de culata, diámetro interno de cilindro, diámetro de pistón, separación de anillos, longitud de resorte de embrague, grosor de disco de fricción, espesor de placa de acero, descentramiento del cigüeñal, separación lateral de biela y altura del paquete de embrague, entre otros. Todos los valores se presentan con su límite estándar y límite de servicio.

2. Mantenimiento Preventivo

Contiene el cuadro de mantenimiento con las frecuencias recomendadas por kilometraje (500, 2500, 5000, 7500, 10000, 12500 y 15000 km), detallando cada operación de revisión, ajuste, limpieza, lubricación y reemplazo. Incluye los procedimientos SOP para cambio de aceite de motor y filtro, limpieza del colador de aceite, reemplazo y limpieza del filtro de aire, ajuste de separación de válvulas, ajuste de tensión de la cadena de transmisión, limpieza y lubricación de cadena O-ring, y la matriz de aplicación de aceites, grasas y adhesivos. También se cubre la importancia del mantenimiento preventivo y sus beneficios operativos.

3. Sistema de Combustible

Explica la comprobación y ajuste de CO con el analizador de gases, la preparación del vehículo para la lectura de emisiones, el procedimiento para alcanzar el porcentaje de CO recomendado (1.75 a 2.25%) y la velocidad de ralentí (1400 ± 100 rpm). Incluye la puesta a punto del motor, la verificación del interruptor de láminas del carburador, el ajuste del cable del acelerador, la limpieza del filtro de papel y la comprobación de la presión de compresión. Finaliza con las especificaciones del carburador UCAL BS 26 y sus circuitos.

4. Motor

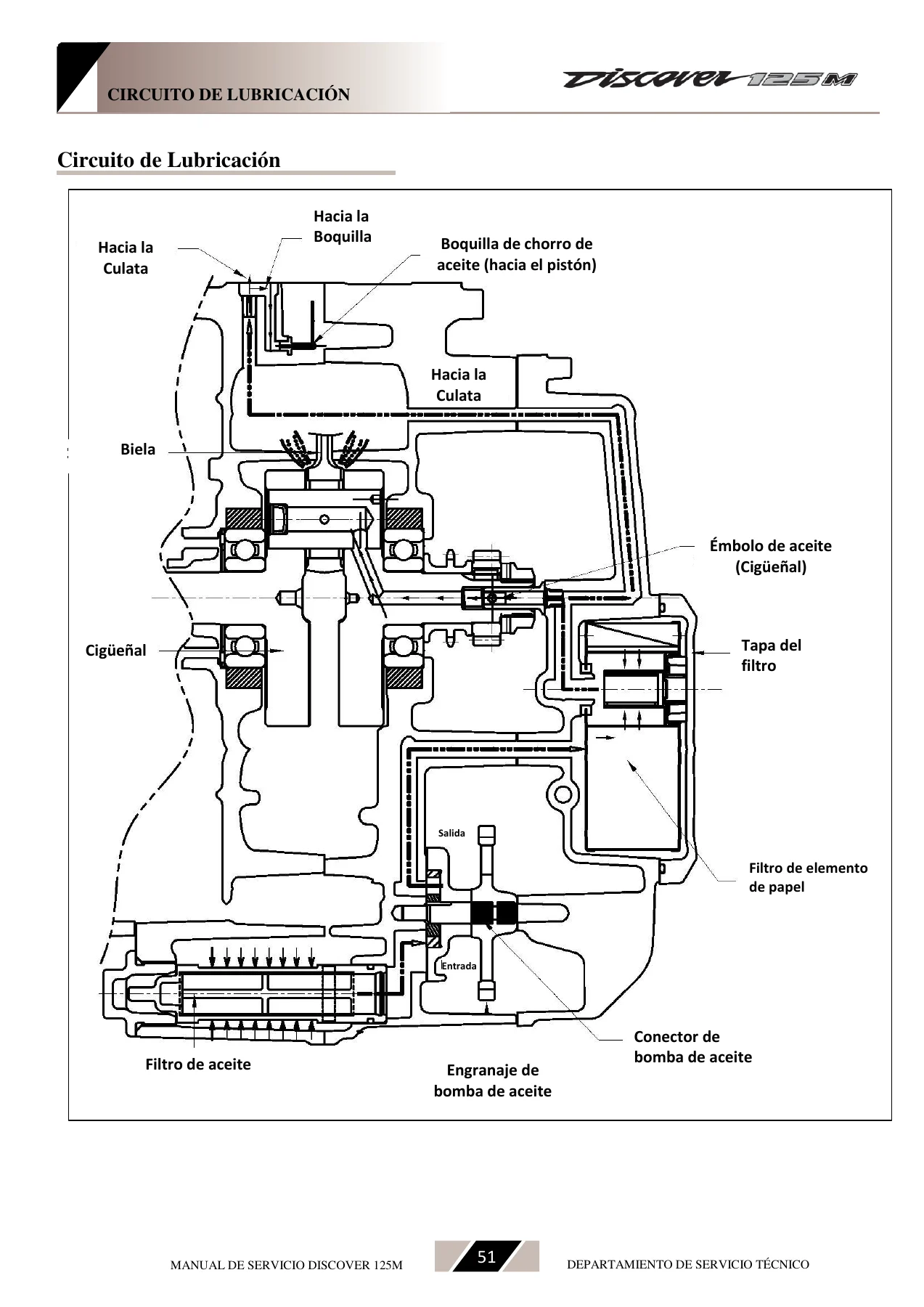

Capítulo central del manual. Cubre las precauciones generales de desmontaje y montaje, la secuencia de apriete de tornillos, el circuito de lubricación completo (con diagrama de flujo y comprobación de la boquilla de chorro de aceite), los pares de apriete del motor y las herramientas especiales requeridas. Detalla la extracción y montaje del cigüeñal, el desmontaje de la culata, cilindro y pistón, la orientación de los anillos de pistón, la limpieza del orificio de chorro de aceite de la cubierta de embrague y el mantenimiento estándar SOP del motor.

5. Vehículo

Aborda los procedimientos de operación estándar para el desmontaje y montaje de componentes del vehículo: cableado del acelerador, embrague, freno delantero y velocímetro, así como la extracción de la horquilla delantera, el cambio de aceite de horquilla, la sustitución del sello de aceite y del guardapolvo. Incluye las herramientas especiales para el servicio de suspensión y la tabla de pares de apriete para los componentes del chasis y la carrocería.

6. Sistema Eléctrico

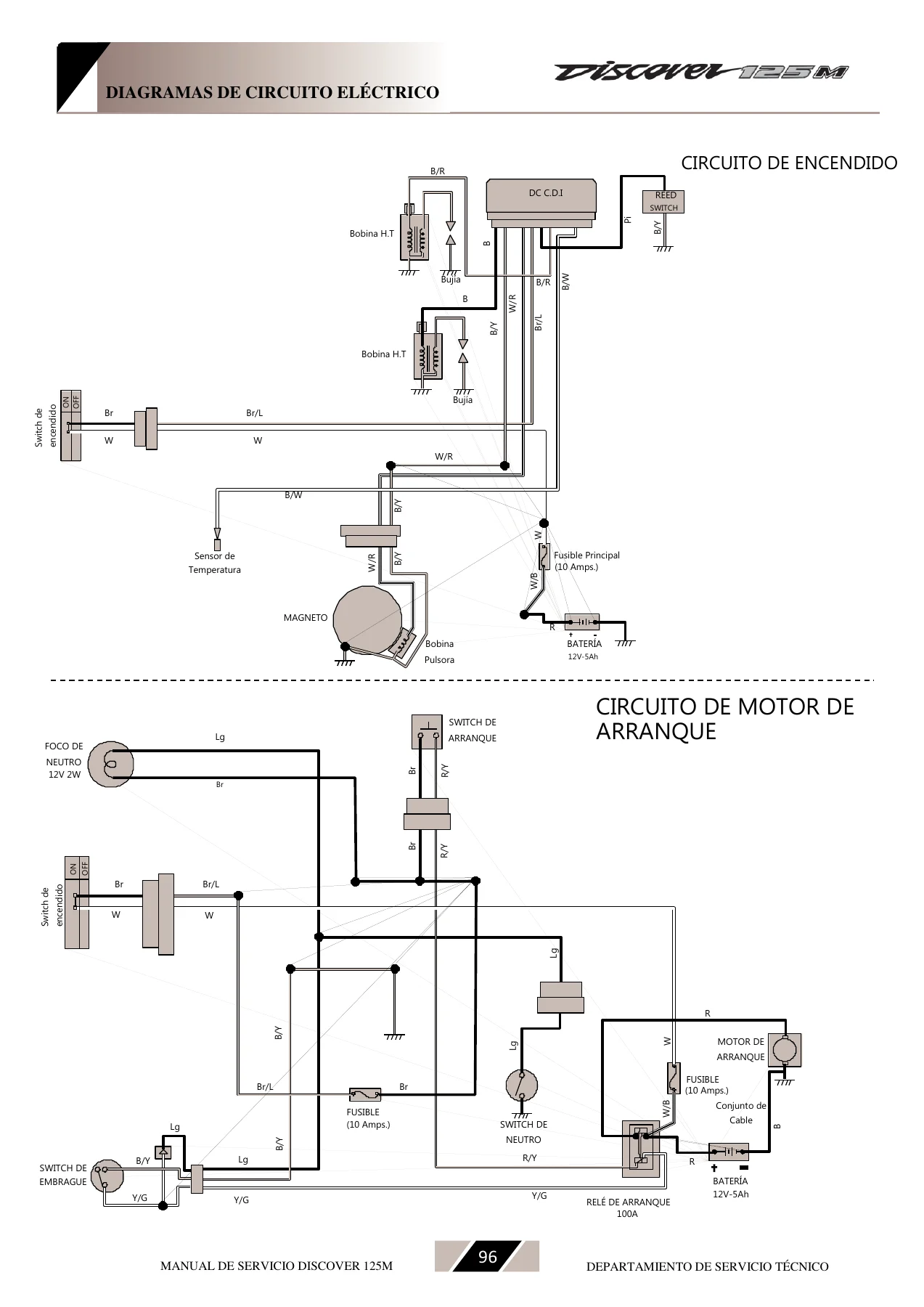

Comienza con la batería: especificaciones técnicas, procedimiento de carga, qué hacer y qué no hacer, y el sistema eléctrico tipo DC. Luego cubre el procedimiento de comprobación de los interruptores (luz de freno delantero y posterior, embrague, encendido), el indicador de combustible, el relé de arranque, el sensor de temperatura del motor, la bobina de carga, el pick-up coil, el motor de arranque, el claxon, la medición de carga de tensión DC, la bobina H.T. y el CDI. Cierra con los diagramas de circuito eléctrico completos: encendido, motor de arranque, luces, luz de freno, laterales y el esquema general.

¿Por Qué Este Manual es Esencial?

La Bajaj Discover 125M combina un motor de 4 válvulas, 124.6 cc, con una transmisión de 4 velocidades y un sistema de encendido DC. Realizar el mantenimiento correcto y las reparaciones con los valores exactos marca la diferencia entre un motor que rinde y uno que falla prematuramente. Este manual proporciona los pares de apriete específicos, los límites de servicio para decidir si una pieza se reemplaza o se reutiliza, y la secuencia correcta de desmontaje y montaje para evitar daños costosos. Los diagramas de circuito eléctrico permiten diagnosticar fallas de encendido, carga y luces sin adivinar. Las tablas de mantenimiento preventivo indican exactamente qué revisar y cuándo, protegiendo la inversión y prolongando la vida útil de la motocicleta.

Ya sea que necesite ajustar la holgura de válvulas, limpiar el filtro centrífugo, reemplazar los discos de embrague, reparar el sistema de arranque eléctrico o solucionar un problema de carga de batería, este manual de servicio Bajaj Discover 125M le guía con procedimientos claros y valores verificados. Es el mismo tipo de documentación que utilizan los talleres autorizados, ahora disponible para su descarga inmediata.

Entrega Instantánea en PDF

El manual se entrega en formato PDF de 102 páginas, listo para descargar inmediatamente después de la compra. No hay envíos ni esperas. Puede consultarlo en cualquier dispositivo —computadora, tablet o teléfono inteligente— e imprimir las páginas que necesite para tenerlas a mano en el taller. Con el Manual de Servicio Bajaj Discover 125M en PDF, tendrá toda la información técnica de la motocicleta organizada y accesible para cada trabajo de mantenimiento o reparación.

IMAGES PREVIEW
