Manual de Taller MWM MaxxForce 4.8 y 7.2 – Reparación del Motor Diesel International (PDF en Español)

Este Manual de Taller MWM MaxxForce 4.8 y 7.2 es la referencia técnica completa para el desmontaje, montaje, inspección, medición y ajuste de los motores diesel MaxxForce 4.8 y MaxxForce 7.2 fabricados por MWM International Motores. Reúne los procedimientos de servicio del motor completo, sus sistemas de lubricación, enfriamiento, gestión de aire, EGR, turboalimentador wastegate, inyección Common Rail de alta presión y el módulo de control electrónico (ECM), apoyados por ilustraciones, diagramas y tablas de valores que permiten trabajar con las tolerancias y los aprietes exactos. Está redactado íntegramente en español y se presenta como un único archivo PDF listo para consultar en taller.

Detalles del Archivo

• Tipo de manual: Manual de Taller (servicio, reparación y diagnóstico)
• Marca: MWM International Motores (empresa Navistar)
• Modelos: MaxxForce 4.8 y MaxxForce 7.2 International Diesel Power
• Idioma: Español
• Número de páginas: 248
• Formato: PDF
• Número de publicación: 9.612.0.006.716.4
• Edición / fecha: 03/09
• Código de impresión: 8120090

Capítulos Cubiertos

• Introducción y Presentación
• Datos Técnicos
• Operación del Motor
• Bloque del Motor y Camisas de Cilindro
• Cigüeñal
• Árbol de Levas
• Pistones y Bielas
• Culatas
• Carcasa de Engranajes
• Volante
• Compensador de Masas
• Sistema de Lubricación
• Sistema Electrónico del Motor
• Sistema de Enfriamiento
• Sistema de Inyección de Combustible
• Sistema de Admisión, Escape y Turboalimentador
• Diagnóstico de Fallas
• Apéndice A – Tabla de Aprietos
• Apéndice B – Herramientas Especiales

Introducción, Seguridad y Datos Técnicos

La sección inicial explica cómo utilizar el manual, las observaciones de seguridad, las instrucciones generales y de limpieza, la identificación y ubicación del número de serie del motor, la numeración de cilindros y la identificación del motor. El capítulo de Datos Técnicos reúne la tabla de especificaciones de los motores 4.8 y 7.2: tipo, diámetro y carrera del cilindro, cilindrada total, tasa de compresión, orden de encendido, sentido de rotación, peso seco, potencia y par. También incluye las tablas del sistema de combustible, lubricación, enfriamiento y termostato, además de la descripción general del motor y la ubicación de sus componentes.

Operación del Motor y Mantenimiento

Aborda la puesta en marcha y parada, la partida en frío, los cuidados con el turboalimentador y el procedimiento de ablandamiento del motor. Detalla las verificaciones de nivel y cambio de aceite, las especificaciones de combustible y lubricante, el procedimiento de llenado del líquido de enfriamiento con aditivo MWM, la tabla de mantenimiento preventivo, la conservación de motores inactivos por largos períodos y la preparación para regresar al servicio. También cubre el elemento de aceite, la placa adaptadora de montaje y el izamiento del motor.

Bloque, Camisas, Cigüeñal y Árbol de Levas

Reúne los procedimientos de remoción, limpieza, inspección y medición del bloque del motor, la protrusión de las camisas, el cigüeñal, los cojinetes principales, el árbol de levas, los botadores y sus alojamientos. Se incluyen especificaciones de diámetros, desgaste máximo, huevalización, conicidad, huelgo radial, huelgo axial, aprietes por etapas y uso de herramientas especiales.

Pistones, Bielas y Culatas

Contiene el desmontaje del conjunto pistón-biela, las clases de masa de biela, la identificación de acanaladuras y anillos del pistón, los huelgos entre puntas, la verificación de alabeo y torsión de biela, y las mediciones del perno del pistón y del buje de biela. En las culatas se cubren las especificaciones de válvulas, guías, resortes, asientos, curso y luz de válvulas, junto con el desmontaje y montaje completo de la culata, ajuste de válvulas de admisión y escape, y el procedimiento para instalar y retirar el inyector de combustible.

Carcasa de Engranajes, Volante y Compensador de Masas

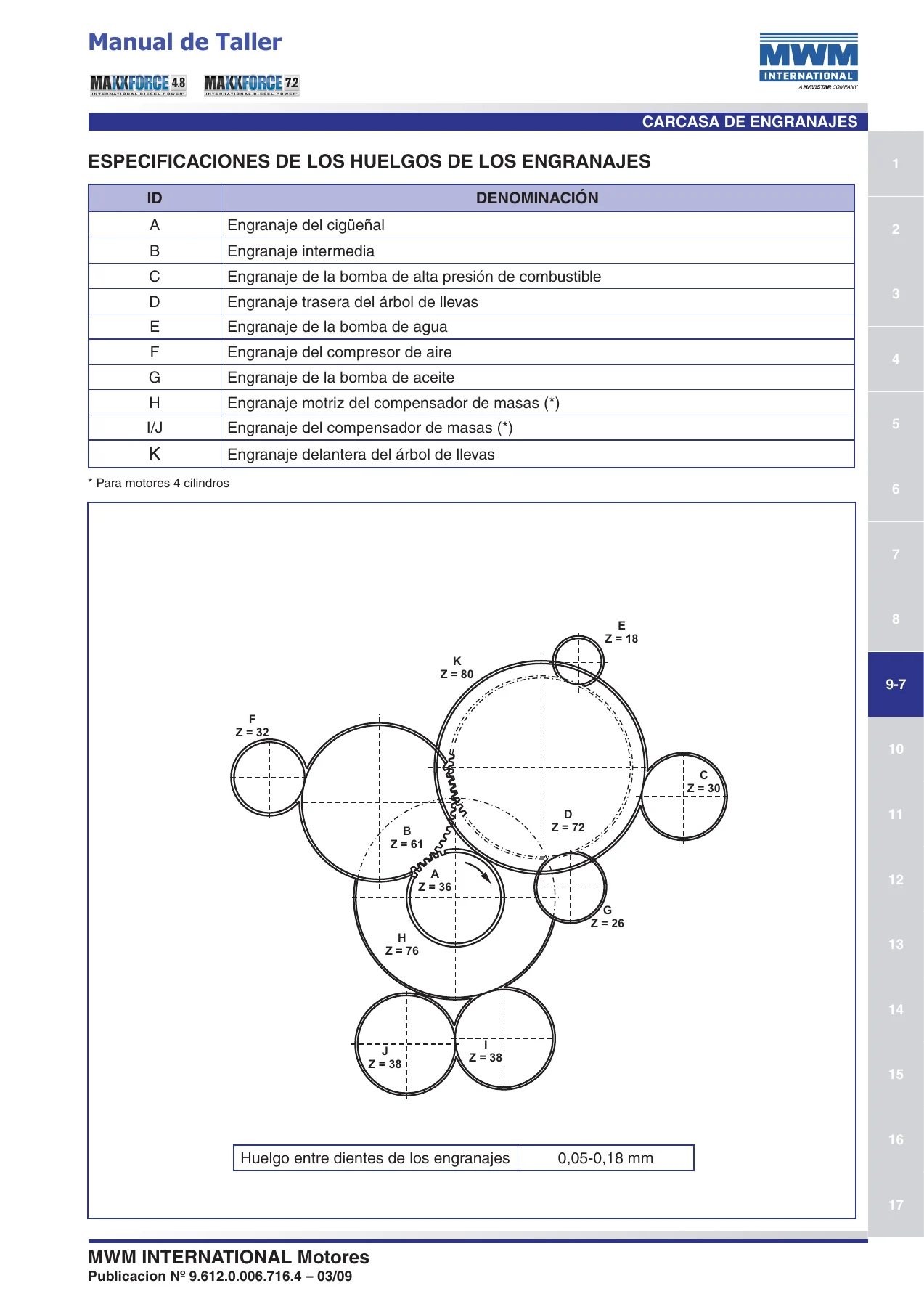

Describe la carcasa de engranajes, los engranajes de distribución (cigüeñal, bomba de alta presión, árbol de levas, bomba de agua, compresor de aire y bomba de aceite), la medición del huelgo entre dientes, el sincronismo, la instalación del retén y la carcasa del volante. Se incluye la instalación y verificación del volante con controles de concentricidad, oscilación lateral y paralelismo, además del procedimiento del compensador de masas para el motor de 4 cilindros con su ajuste de huelgo axial y radial.

Sistema de Lubricación, Enfriamiento y Sistema Electrónico

En lubricación se detalla el módulo del sistema de aceite, el enfriador, la válvula reguladora de presión, el filtro, la bomba de aceite y el tubo de succión. El sistema de enfriamiento cubre la bomba de agua, el termostato, el tubo de agua y el circuito completo. El sistema electrónico del motor presenta la identificación y ubicación de los sensores del motor y del vehículo (CMP, CKP, EOPT, ECT, TMAP, EFP, BAP, WIF, ECL, CPS, BPS, TPS, VSS), el ECM, las válvulas PWM de control del turbo y de la EGR, y los inyectores de combustible.

Sistema de Inyección de Combustible y Gestión de Aire

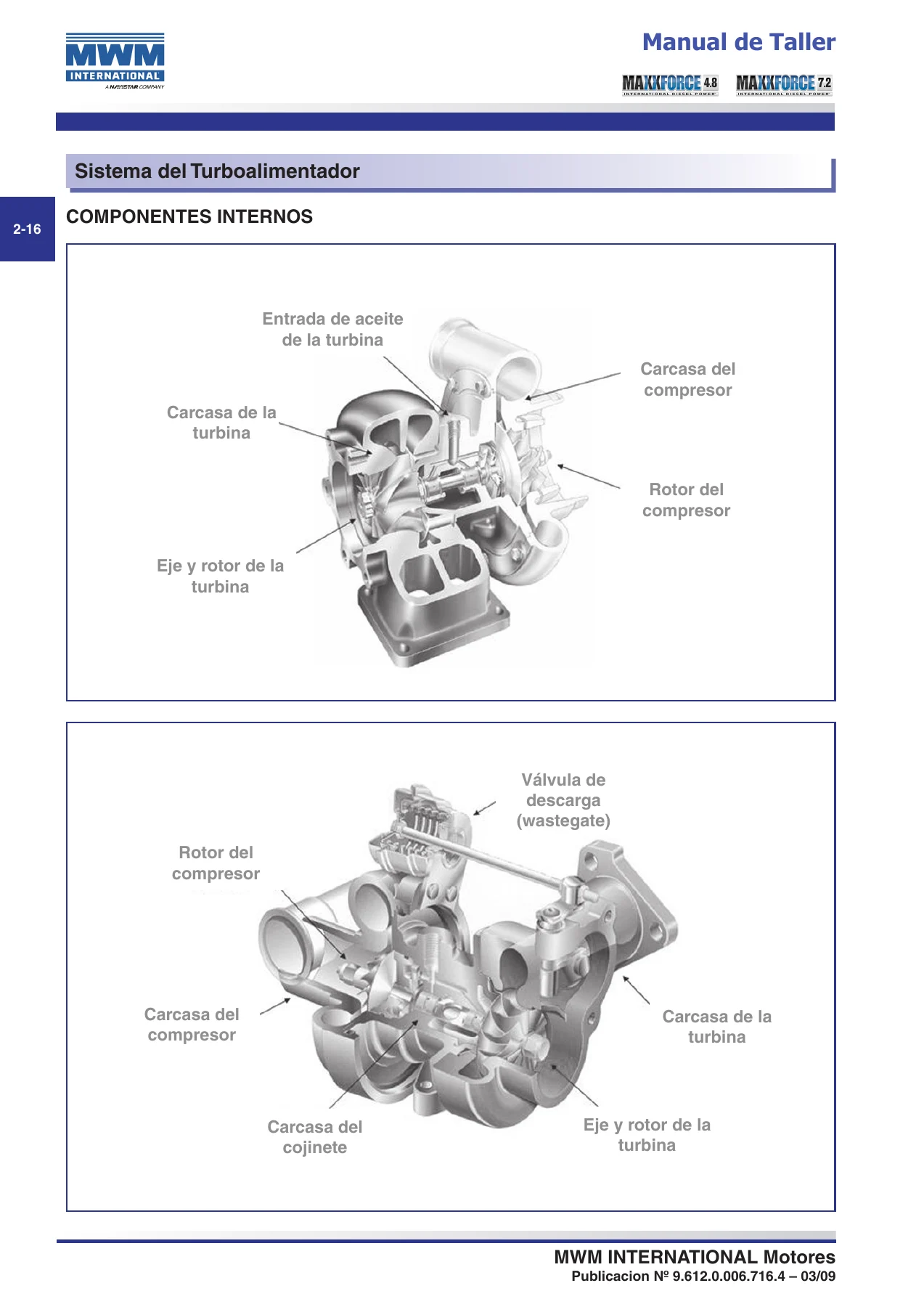

Incluye el sistema Common Rail de presión modulada: bomba de alta presión, tubo distribuidor (rail), válvula de control de presión, tubos de alta presión, inyectores y el ECM con su enfriador. Se detallan los procedimientos de remoción e instalación, la desaireación del sistema de baja presión y las precauciones de seguridad para trabajar con combustible a alta presión. En gestión de aire se cubren el múltiple de admisión, el turboalimentador wastegate Borg Warner Serie K, el múltiple de escape y el enfriador de la EGR con su válvula de control, actuador y sensor de posición.

Diagnóstico de Fallas

Presenta una tabla de síntomas con la lista de causas probables y las acciones correctivas. Aborda baja rotación de partida, motor que no arranca, falta de potencia, consumo excesivo de combustible, humo negro, humo blanco-azulado, baja y alta presión de aceite, sobrecalentamiento, vibración excesiva, baja compresión, ralentí irregular y fugas, entre otros. Cada síntoma conduce a los números de causa correspondientes.

Apéndices: Tablas de Aprietos y Herramientas Especiales

El Apéndice A reúne la tabla de aprietos por componente (bloque, bielas, árbol de levas, carcasa de engranajes, engranaje intermedio, compensador de masas, bombas, tapa frontal, tubo de agua, motor de arranque, ECM, arnés, turboalimentador, bomba de alta presión, filtro de combustible, válvula EGR, tubos de alta y baja presión, admisión, escape, compresor de aire, bomba hidráulica, cárter, volante, polea, soportes, culata y tapa de válvulas), más la tabla de aprietos estándar para tornillos de acero según DIN 2230. El Apéndice B enumera las herramientas especiales MWM con sus códigos y el componente al que se aplican.

Lo Que Este Manual de Taller MaxxForce te Permite Hacer

Con este manual de taller MWM MaxxForce puedes desarmar y armar el motor MaxxForce 4.8 o 7.2 por completo, diagnosticar fallas con la tabla de síntomas, ajustar la luz de válvulas, medir huelgos de cigüeñal, árbol de levas, camisas y bielas, sincronizar los engranajes de distribución, instalar o retirar el turbo y la válvula EGR, sustituir la bomba de alta presión y los inyectores, y verificar el sistema Common Rail con los valores especificados. Cada apriete y tolerancia que encontrarás aquí es el que MWM International especifica para estos motores, así que evitas el ensayo y error, previenes daños por montaje incorrecto y trabajas con la referencia técnica del fabricante.

El archivo es un PDF que recibes de inmediato, sin envíos ni esperas. Puedes abrirlo en cualquier dispositivo, imprimir las páginas que necesites en el taller y consultarlo cuantas veces quieras. Ya sea que estés reparando un MaxxForce 4.8, un MaxxForce 7.2 o preparando un motor industrial o vehicular equipado con estos motores, este manual de taller te acompaña durante todo el trabajo.
