Fiat Kobelco EX355 Tier 2 – Manual Técnico y de Reparación Completo en Español

Description

Fiat Kobelco EX355 Tier 2: Manual Técnico y de Reparación Completo en Español

Este volumen reúne los tres manuales que componen el programa de reparación completo de la excavadora Fiat Kobelco EX355 Tier 2: el Manual Técnico de Principio de Funcionamiento, el Manual Técnico de Diagnóstico de Inconvenientes y el Manual de Instrucciones para las Reparaciones. Está redactado íntegramente en español y abarca desde el funcionamiento teórico de cada sistema hasta los procedimientos de desarme, montaje, ajuste y diagnosis de averías, incluyendo el motor diésel Isuzu AA 6HK1XQA-01 y sus accesorios.

Detalles del archivo

• Tipo de documento: Manual técnico, manual de diagnóstico y manual de reparaciones (tres volúmenes en un solo archivo PDF)
• Marca: Fiat Kobelco
• Modelo: EX355 Tier 2 (versiones EL, LC, BEH y triple articulación)
• Idioma: Español
• Formato: PDF

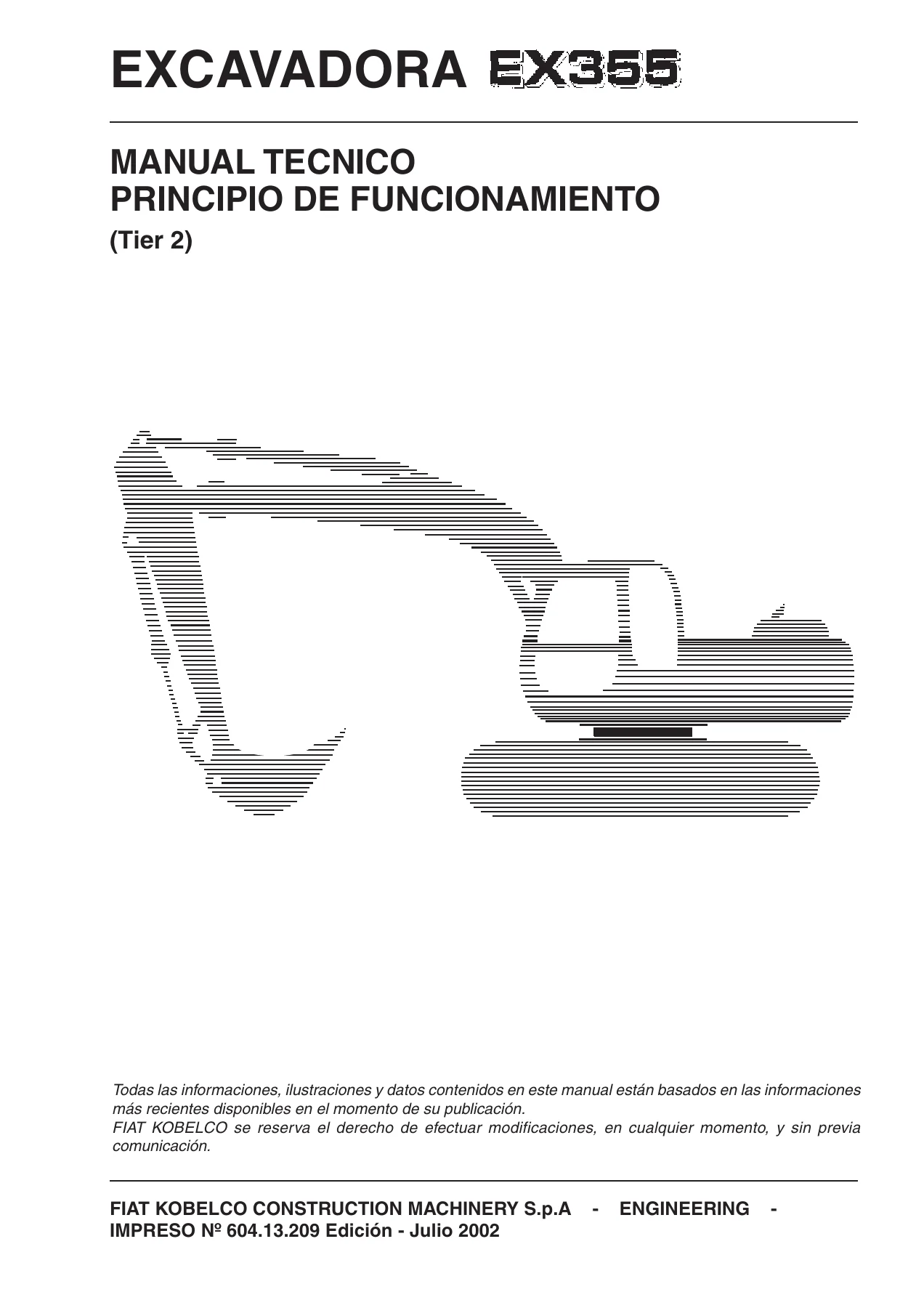

• Números de impreso: 604.13.209 (Principio de Funcionamiento), 604.13.214 (Diagnóstico de Inconvenientes), 604.13.219 (Instrucciones para las Reparaciones)
• Ediciones: Julio 2001 y Julio 2002 según volumen

Contenido cubierto

El manual se organiza en secciones y grupos que reproducen literalmente la estructura del documento original:

• Sección 1 – General: características y datos, dimensiones de la máquina, situación de componentes, datos del motor, componentes hidráulicos, equipo eléctrico
• Sección 2 – Instalaciones: mandos, hidráulica, instalación eléctrica (circuitos de alimentación, arranque, carga, protección, parada, mando de motor y bombas, tableros de control)
• Sección 3 – Funcionamiento de componentes: conjunto de bombas hidráulicas, dispositivo de rotación, distribuidor, manipuladores, dispositivo de traslación, componentes de torreta e infraestructura
• Sección 4 – Prueba de prestaciones: prestaciones estándar, pruebas de motor, excavadora y componentes
• Sección 5 – Diagnóstico de inconvenientes: procedimiento de diagnosis, códigos de avería, diagnosis A/B/C, inspecciones eléctricas y cableados de prueba
• Reparación – Informaciones generales y pares de apriete: precauciones de desarme y montaje, tablas de pares específicos y estándar
• Reparación – Torreta: cabina, contrapeso, bastidor principal, conjunto de bombas hidráulicas, distribuidor, dispositivo de rotación, manipuladores, válvula neutralizadora, válvula antichoque, unidad electroválvula y válvula de regulación de presión de servomandos
• Reparación – Subcarro: plataforma giratoria, dispositivo de traslación, distribuidor giratorio, tensor de oruga, rueda del tensor, rodillos de soporte y apoyo, orugas
• Reparación – Herramienta anterior: versiones monobloque estándar y BEH, versión triple articulación, cilindros hidráulicos y normas de mantenimiento
• Reparación – Motor y accesorios: información general, mantenimiento, revisión del motor, circuito de engrase, refrigeración, circuito de gasoil, turbo, recarga y arranque, detección de averías

En conjunto, este manual ofrece al técnico una referencia completa de la EX355 Tier 2: no solo indica cómo desmontar y volver a montar cada componente, sino que explica el principio de funcionamiento de los circuitos hidráulicos y eléctricos, aporta las tablas de pares de apriete, tolerancias y prestaciones estándar, y proporciona los diagramas de flujo necesarios para localizar averías en el motor, la instalación de mando, el equipo de excavación, la rotación y la traslación. Es, por tanto, el documento de referencia para quien deba intervenir en esta máquina con criterio técnico y no limitarse a sustituir piezas por prueba y error.

¿Qué trabajos permite realizar este manual?

Con este material se pueden abordar operaciones como la separación y montaje de la cabina o el contrapeso, el desarme completo del conjunto de bombas hidráulicas y de sus reguladores, la revisión del distribuidor hidráulico y de sus válvulas de seguridad, el desarme del motor de rotación y del dispositivo de traslación, la sustitución de las juntas de estanqueidad frontal, la revisión de los cilindros hidráulicos del equipo delantero y la puesta a punto del motor Isuzu 6HK1XQA-01 con sus valores de compresión, holguras de válvulas, calado de inyección, pares de apriete y procedimientos de apriete angular.

Más allá de la mecánica, el volumen de diagnóstico permite interpretar los códigos de avería mostrados por el Dr. EX, comprobar sensores de presión de descarga y de control de bombas, verificar presostatos de traslación, equipo y elevación, medir presiones en las electroválvulas SC, SD, SI y SG y controlar el circuito de mando del régimen del motor. Esto convierte al manual en una herramienta útil tanto para el taller que recibe la máquina con un síntoma concreto como para el técnico que necesita comprender por qué se produce ese síntoma antes de desmontar nada.

La disponibilidad de los valores estándar y de los límites de servicio, junto con las curvas P-Q de las bombas principales y los campos de funcionamiento de los sensores, permite además evaluar si un componente está dentro de tolerancia o si debe sustituirse, evitando cambios innecesarios y garantizando que la máquina vuelve a operar dentro de las prestaciones previstas por el fabricante.

Entrega inmediata y uso práctico

El manual se entrega en formato PDF, listo para descargar tras la compra y sin gastos de envío. Puede consultarse en ordenador, tablet o teléfono, y también imprimirse si se prefiere trabajar con una copia en papel en el taller. Al tratarse de un único archivo que agrupa los tres manuales, el técnico no necesita reunir varios documentos para cubrir desde el principio de funcionamiento hasta la reparación completa de la EX355 Tier 2.
