Manual de Taller Volvo Penta D4 D6 Grupos 20-26 – Motores Diesel Marinos

Description

Manual de Taller Volvo Penta D4 D6 – Grupos 20-26

Este Manual de Taller Volvo Penta D4 D6 Grupos 20-26 es la guía técnica de servicio para los motores marinos diesel de las series D4 y D6, abarcando íntegramente los grupos 20 a 26: información general del motor, motor completo (desarmado y armado), culata, bloque de cilindros, pistones, mecanismo de válvula, distribución y eje, mecanismo de manivela, sistema de lubricación, sistema de combustible, sistemas de admisión y escape, y sistema de refrigeración. Está redactado en español y constituye una referencia práctica para el mecánico que trabaja en estos motores, tanto en banco como a bordo.

Detalles del archivo

• Tipo: Manual de taller
• Marca: Volvo Penta
• Modelos: D4 y D6 (Grupos 20-26)
• Idioma: Español
• Extensión: 324 páginas
• Formato: PDF
• Referencia del documento: 47700153
• Edición: 01-2014

Contenido por grupos

• Grupo 20 – Información del motor, generalidades: diseño y función del motor, bloque de cilindros, culata, cigüeñal, bielas y pistones, distribución, árbol de levas, sistema de lubricación, sistema Common-Rail, turbo, compresor mecánico, sistema de refrigeración y localización de averías.
• Grupo 21 – Motor completo: desarmado y armado del motor, pares de apriete, orden de apriete de culata, marcado de las cabezas de tornillos para su reutilización, culata (desmontaje, inspección y montaje), manguito de cobre, conexión de tubo, paredes de cilindro, pistones, aros, guías de válvula, asientos de válvula, distribución, cárter de equilibrador (D4), árbol de levas, volante, cubierta de volante, bielas, cigüeñal, cojinetes, cubo poligonal y corona dentada.
• Grupo 22 – Sistema de lubricación: presión de aceite del motor, bomba de aceite lubricante, válvulas de aceite, enfriador de aceite y caja de válvula de aceite.

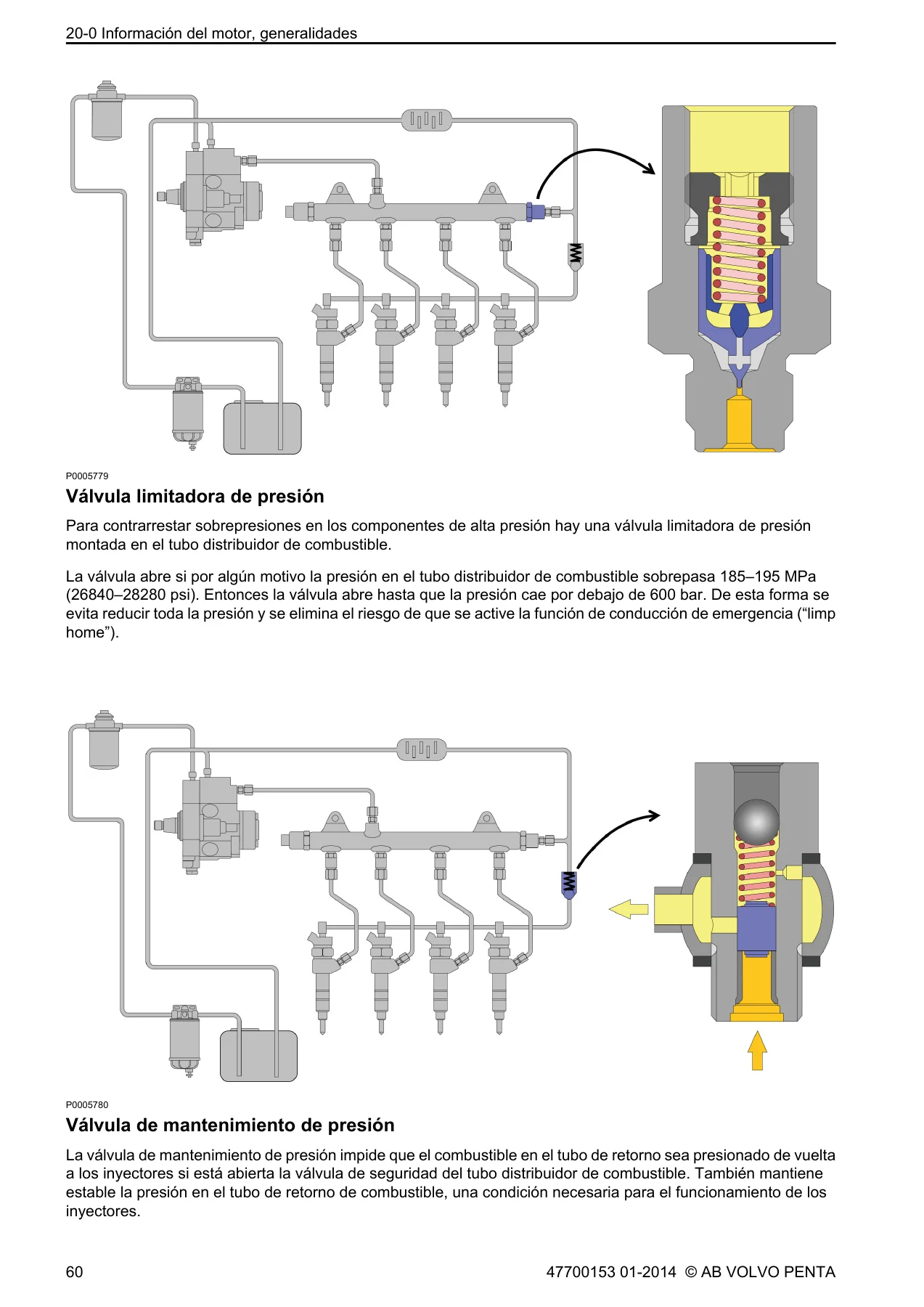

• Grupo 23 – Sistema de combustible: bomba de alta presión, control de presión de combustible, inyectores, tubos de suministro, control del flujo de retorno de los inyectores, válvula limitadora de presión, sensor de presión de raíl, filtros, purga de aire y mangueras de alimentación y aspiración.
• Grupo 25 – Sistemas de admisión y escape: turbo y sobrealimentador, turbocompresor (desarmado, armado e inspección), carcasa del compresor, compresor mecánico, búsqueda de averías, acoplamiento magnético (D4-260, D4-300 y D6), contrapresión de escape y presión del aire de admisión.
• Grupo 26 – Sistema de refrigeración: radiador e intercambiador de calor, enfriador de aceite, prueba de presión, bomba de refrigerante, termostato, caja del termostato, enfriador del aire de admisión con conexiones, sistema de agua marina y bomba de agua marina.

Cobertura del motor

El Manual de Taller Volvo Penta D4 D6 Grupos 20-26 cubre las designaciones D4-180I-B, D4-180I-C, D4-210I-A/B, D4-210A-A/B, D4-225I-B/C, D4-225A-B/C, D4-260I-A/B/C, D4-260A-A/B/C, D4-260D-B/C, D4-300I-A/C, D4-300A-A/C, D4-300D-A/C, D6-280I-A/B/C, D6-280A-A/B/C, D6-310I-A/B/C, D6-310A-A/B/C, D6-310D-B, D6-330I-B/C, D6-330A-B/C, D6-330D-B/C, D6-350A-A/B, D6-370I-A/B/C, D6-370A-B/C, D6-370D-B/C, D6-435I-A/C y D6-435D-A/C. Recoge también las configuraciones con inversor (HS45AE, HS63AE, HS80AE, HS80VE, HS85AE), cola DPH (con y sin servodirección) e IPS.

Especificaciones técnicas y datos de servicio

La sección de características técnicas reúne los datos del motor: número de cilindros (4 en el D4, 6 en el D6), diámetro 103 mm, carrera 110 mm, cilindrada total 3,67 dm³ (D4) y 5,50 dm³ (D6), relación de compresión 17,5:1, orden de encendido 1-3-4-2 (D4) y 1-5-3-6-2-4 (D6), ralentí lento 700 r.p.m. (D4) y 600 r.p.m. (D6), pesos aproximados según configuración (bobtail, con inversor o con cola DPH), inclinaciones máximas permitidas, dimensiones del bloque y de la culata, pernos de culata, pistones, segmentos, bulones, cigüeñal, cojinetes, bielas, transmisión, mecanismo de válvula, sistema de lubricación, presión de aceite, sistema de combustible, sistema de admisión y escape, presión del aire de admisión, sistema de refrigeración, sistema eléctrico, motor de arranque y bomba de servodirección. Se incluyen también los pares de apriete de las uniones esenciales, con aprietes angulares cuando corresponde.

Pares de apriete y herramientas especiales

El manual detalla los pares de apriete de las uniones que deben apretarse con llave dinamométrica, con valores en Nm y lbf.ft, aprietes angulares en grados y esquemas de orden de apriete para culata, tapa de válvulas, caja del eje equilibrador, volante, biela y cojinetes principales. En el apartado de herramientas de servicio especiales se describen los útiles de Volvo Penta empleados en los procedimientos: compresores de muelles de válvula, mandriles, pasadores tensores, extractores, manguitos, indicadores de dial, manómetros, kit para pruebas de presión, herramientas de montaje de manguitos de cobre, llaves de árbol de levas y dispositivo de medición, entre otros, con sus números de referencia.

Seguridad y lubricantes

Incluye información de seguridad con los niveles de peligro (PELIGRO, ADVERTENCIA, ATENCIÓN, IMPORTANTE, NOTA), instrucciones de protección para gomas fluoradas, advertencias sobre el sistema de combustible a alta presión y las recomendaciones para el manejo de líquidos y sellantes. La sección de lubricación recoge la calidad de aceite según VDS, ACEA, Global DHD y API, los intervalos de cambio, viscosidad SAE 15W/40, capacidad de aceite (12,5 litros en D4 y 20 litros en D6, incluido filtro) y las capacidades entre las marcas mínima y máxima.

Para qué sirve este manual

Con este Manual de Taller Volvo Penta D4 D6 Grupos 20-26 el técnico puede llevar a cabo el desarmado y armado completo del motor, la sustitución de la culata, el cambio de manguitos de cobre de los inyectores, la revisión del cigüeñal, el montaje de pistones y bielas, la puesta a punto de la distribución del árbol de levas, el cambio de la bomba de alta presión, el desmontaje y montaje de inyectores, la reparación del turbocompresor y del compresor, y el reacondicionamiento del intercambiador de calor, el enfriador de aceite y el enfriador del aire de admisión. También permite ejecutar pruebas de presión, controlar la contrapresión de escape, verificar la presión de combustible y del aceite, y diagnosticar las averías más comunes de estos motores marinos.

Contar con los procedimientos y las tolerancias correctas marca la diferencia entre una reparación duradera y una avería repetida. Este manual reúne en un solo documento las operaciones, los pares de apriete y los valores límite que Volvo Penta indica para los motores D4 y D6, de modo que el trabajo se realice conforme a la especificación del fabricante y no por aproximación. Es la referencia que permite planificar la intervención, pedir las piezas correctas y ejecutar cada paso en el orden previsto.

La entrega es inmediata: tras la compra recibirás el archivo PDF del Manual de Taller Volvo Penta D4 D6 Grupos 20-26 listo para descargar, sin envío ni espera. Puedes consultarlo en cualquier dispositivo —ordenador, tablet o teléfono— e imprimir las páginas que necesites para tenerlas a mano en el taller.

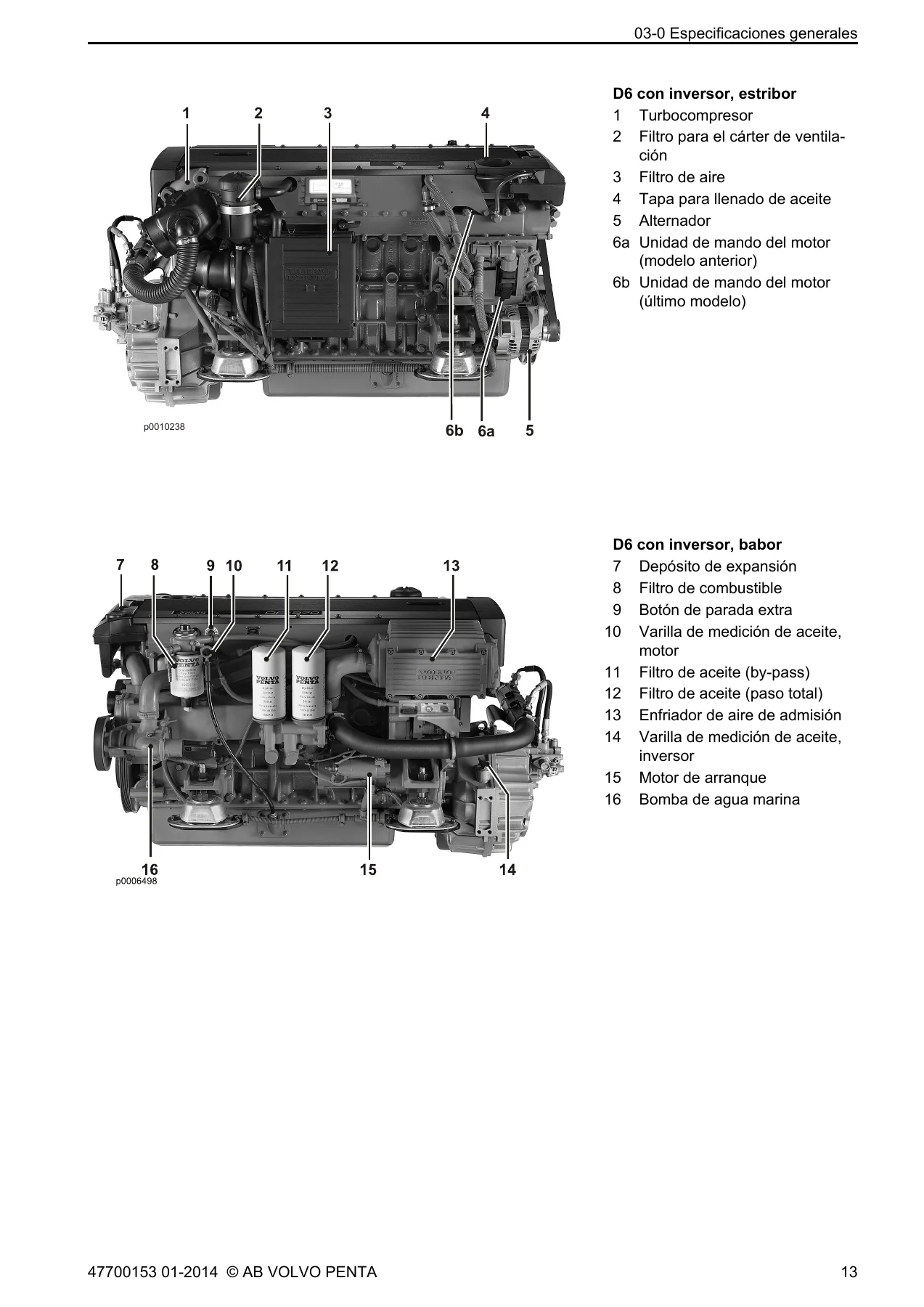

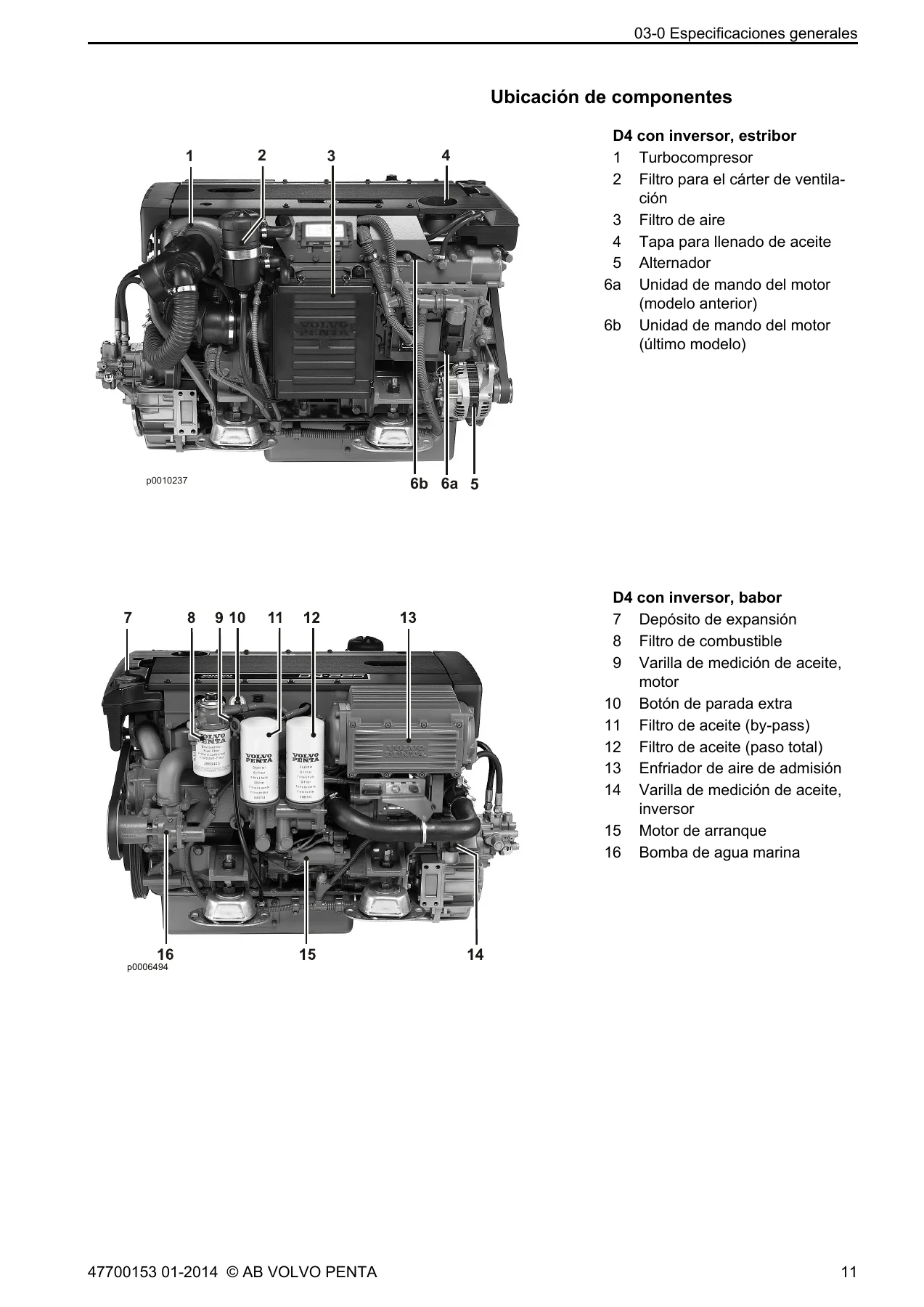

IMAGES PREVIEW
