Manuel de l’utilisateur Terex TA25 TA27 TA30 RS – Tombereau articulé PDF

Description

Le Manuel de l’utilisateur Terex TA25 TA27 TA30 RS est le guide de référence destiné aux opérateurs et au personnel d’entretien des tombereaux articulés Terex. Rédigé en français, ce document couvre de manière détaillée les commandes, les inspections recommandées, les procédures de démarrage, de fonctionnement, d’arrêt et de stationnement des modèles TA25, TA27 et TA30. Il constitue la source pratique pour faire travailler ces machines en toute sécurité, comprendre leurs systèmes et assurer leur entretien quotidien et périodique.

Détails du fichier

• Type de document : Manuel de l’utilisateur / manuel de l’opérateur
• Marque : Terex / Terex Equipment Limited
• Modèles couverts : TA25, TA27, TA30 (variante RS)
• Langue : Français
• Nombre de pages : 160
• Format : PDF
• Numéro de référence : 15503192
• Éditeur : Terex Equipment Limited, Newhouse Industrial Estate, Motherwell, ML1 5RY, Écosse

Chapitres couverts

• Introduction, précautions de sécurité, identification de la machine et mesures antivol
• Consignes de sécurité générales : pivots d’articulation et d’oscillation, levage, liaison, prévention incendie, montage et démontage
• Prédémarrage, démarrage, fonctionnement, conduite sur route, lubrification et entretien, roues et pneumatiques, prévention des explosions de pneu
• Commandes et fonctionnement : commandes et instruments, boîte à fusibles et relais, témoins indicateurs, interrupteurs, chauffage et climatisation
• Siège de l’opérateur à suspension pneumatique et ceinture de sécurité
• Freinage : frein de service, frein d’urgence et frein de parking, retardateur de boîte de vitesses, frein moteur
• Moteur et système de carburant électronique Quantum : description, fonctionnement, codes de diagnostic
• Boîte de vitesses automatique EST-37, commande des vitesses VTS-3 et blocage du différentiel
• Commandes hydrauliques : direction, manette de commande de la benne, inclinaison de la cabine
• Fonctionnement du tombereau : inspection de prédémarrage, contrôles des composants, démarrage moteur, démarrage avec câbles, contrôles avant fonctionnement, vérifications de frein, conduite et arrêt
• Exploitation du tombereau : chargement, transport routier, déversement et retour à vide
• Circulation sur la route : préparatifs, inspection, gestion des problèmes
• Déplacement du tombereau défaillant et procédures de remorquage
• Lubrification et entretien : précautions, tableau de graissage et d’entretien, notes, lubrifiants recommandés, intervalles de vidange d’huile
• Données techniques TA25, TA27 et TA30 : moteur, transmission, essieux, suspension, roues, freins, direction, circuit électrique, benne, capacités d’entretien
• Identification des symboles et formulaire de demande de documentation technique

Pris dans son ensemble, ce manuel donne à l’opérateur et au technicien une vue complète de la machine : les consignes de sécurité à respecter avant toute intervention, la logique des commandes et des instruments, les procédures de mise en route et d’arrêt, les points de contrôle quotidiens et périodiques, ainsi que les valeurs techniques nécessaires pour diagnostiquer et régler les principaux systèmes. La présence des codes de diagnostic du système de carburant électronique et de la commande de boîte de vitesses permet de relier un comportement anormal à une cause précise plutôt que de procéder par tâtonnement.

Sécurité et prévention

Le manuel accorde une place importante à la sécurité de l’opérateur et du personnel au sol. Il détaille les précautions liées aux pivots d’articulation et d’oscillation, aux opérations de levage et de liaison du véhicule, à la prévention des risques d’incendie, aux fluides inflammables, aux risques électriques, aux batteries, ainsi qu’au montage et au démontage en hauteur. Les avertissements sur la pression des pneus, l’azote sec utilisé en usine, les risques d’explosion de pneu et la distance de sécurité à respecter en cas de surchauffe sont également traités. Ces éléments permettent de comprendre pourquoi certaines procédures sont imposées et comment les appliquer sur un chantier réel.

Commandes, entretien et données techniques

La partie consacrée aux commandes décrit le tableau de bord, les témoins indicateurs, les interrupteurs, les pédales, le volant réglable, la manette de benne et les commandes de chauffage et de climatisation. Le siège à suspension pneumatique et la ceinture de sécurité sont présentés avec leurs réglages. Le manuel explique ensuite le fonctionnement du système de carburant électronique Quantum, la lecture des codes de défaut par clignotement des témoins et les modalités de réinitialisation du moniteur d’entretien. La boîte de vitesses EST-37 est traitée avec ses modes automatique et manuel, sa procédure d’essai de calage et sa table de codes de défaillance.

Le chapitre Lubrification et entretien fournit un tableau de graissage et d’entretien structuré par intervalles (journaliers, hebdomadaires, mensuels, trimestriels, semestriels et annuels), avec les points de référence, les instructions d’entretien, le nombre de points et les lubrifiants recommandés. Les capacités des différents circuits, les intervalles de vidange d’huile moteur selon le cycle de fonctionnement, ainsi que le guide de sélection des grades de lubrifiant en fonction de la température ambiante complètent cette section.

Les données techniques couvrent les trois modèles avec, pour chacun, les caractéristiques du moteur Cummins QSM 11, les rapports de transmission, les pressions du système hydraulique, les données de freinage, les dimensions et poids, les capacités d’entretien et les pressions de gonflage selon les fabricants de pneus. L’identification des symboles et les pages de décalcomanies aident à interpréter les pictogrammes présents sur la machine.

Pourquoi ce manuel est indispensable

Avec ce manuel de l’utilisateur Terex TA25 TA27 TA30 RS au format PDF, l’opérateur dispose des procédures correctes de mise en route, de conduite, de déversement et de stationnement, ainsi que des contrôles de sécurité à effectuer avant chaque prise de poste. Le technicien y trouve les intervalles d’entretien, les points de graissage, les capacités de fluides, les valeurs de couple et les codes de diagnostic pour intervenir efficacement sur le moteur, la transmission, les essieux, les freins et le circuit hydraulique. Travailler avec les spécifications et les procédures d’origine évite les erreurs de réglage, prolonge la durée de vie des composants et réduit les immobilisations imprévues.

Le fichier est livré immédiatement après le paiement, sans expédition ni attente. Il peut être consulté sur ordinateur, tablette ou téléphone, et les pages utiles peuvent être imprimées pour être emportées sur le chantier ou dans l’atelier.

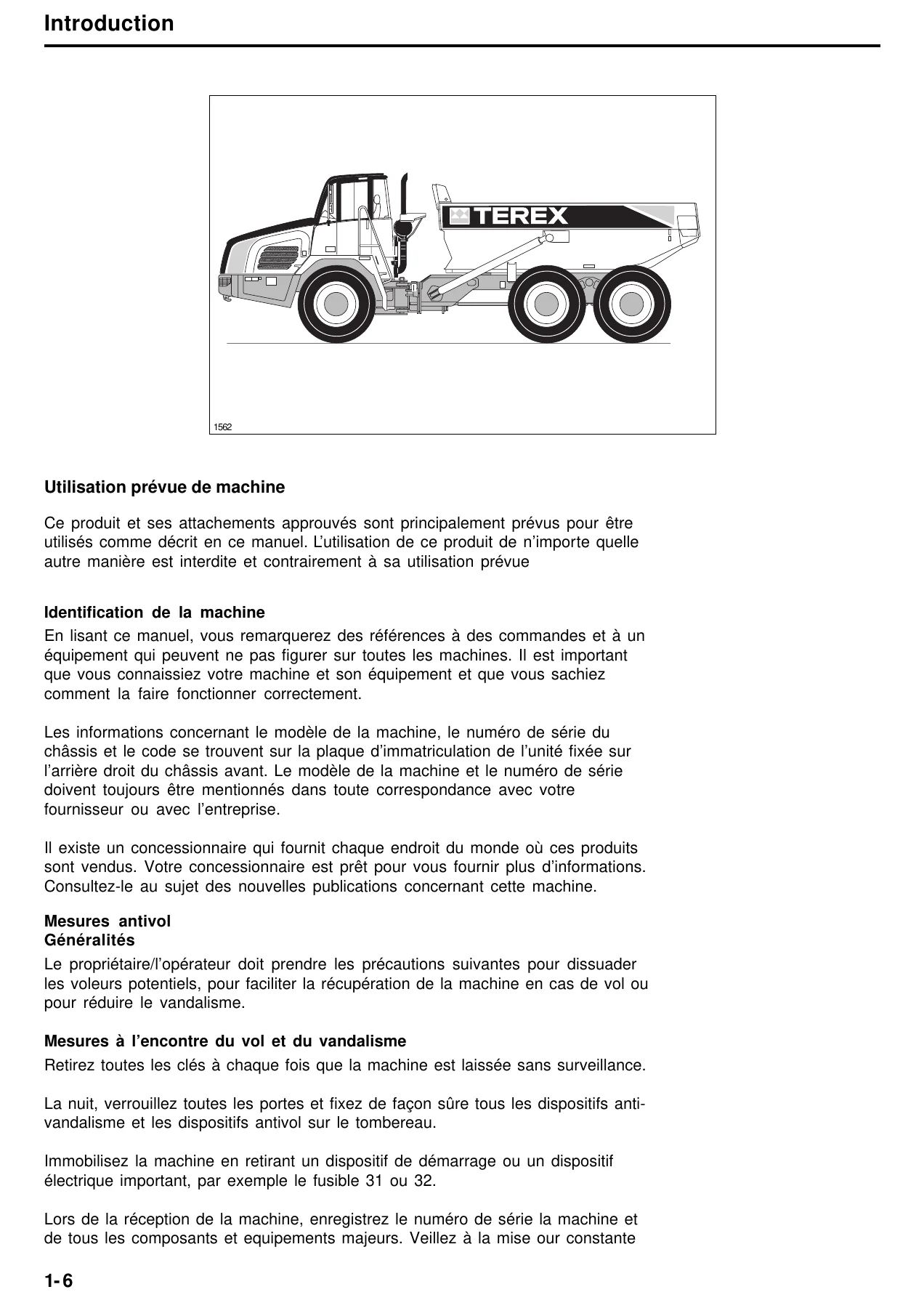

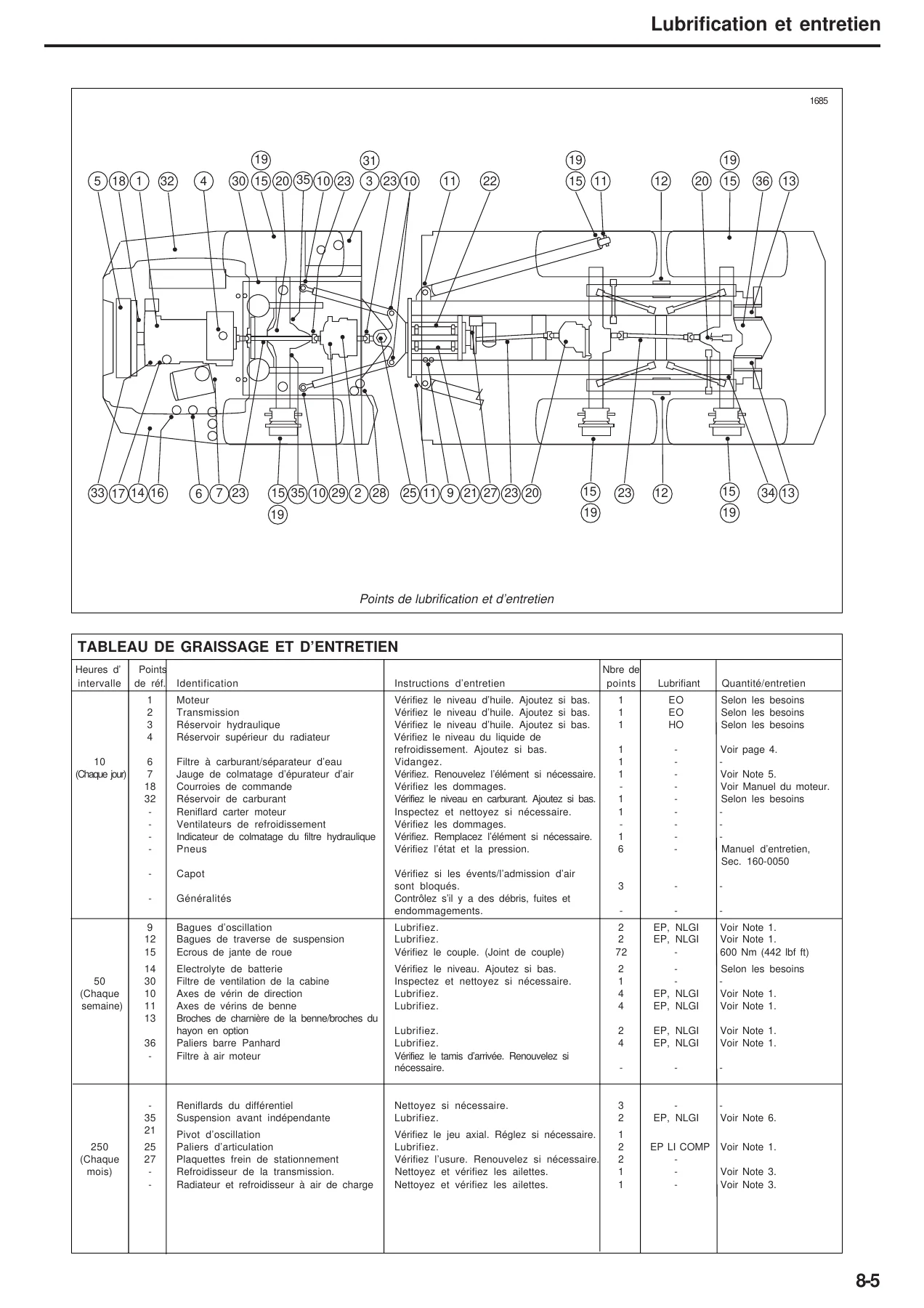

IMAGES PREVIEW
