National Crane 900H Manual de Servicio – Grúa Telescópica PDF en Español

Description

National Crane 900H Manual de Servicio – Grúa Telescópica PDF en Español

Este National Crane 900H Manual de Servicio es la guía técnica completa para el mantenimiento, diagnóstico y reparación de la grúa telescópica 900H. Con 158 páginas en español, cubre todos los sistemas principales de la máquina: hidráulico, eléctrico, pluma, malacate, giro, estabilizadores y lubricación, además de los procedimientos de instalación de la grúa sobre el camión. Es el documento de referencia que todo técnico o propietario de una 900H necesita para trabajar con procedimientos correctos y valores especificados por el fabricante.

Detalles del Archivo

• Tipo de manual: Manual de Servicio
• Marca: National Crane (Manitowoc / Grove)
• Modelo: Grúa Telescópica 900H
• Idioma: Español
• Número de páginas: 158
• Formato: PDF
• Número de control: 155-04
• Fecha de publicación: 10-26-2011

Secciones Cubiertas

• Sección 1: Introducción — Información de seguridad, nomenclatura básica, mantenimiento general, procedimientos de limpieza, desarmado y armado, cojinetes, sistemas hidráulicos, sistema eléctrico, falla por fatiga de estructuras soldadas, Loctite, sujetadores y valores de apriete, cable
• Sección 2: Sistema Hidráulico — Mantenimiento, precauciones, sustitución de piezas, servicio, bomba hidráulica, control de detección de carga, flujo de circuito, válvulas, válvula de control de sentido, presiones de alivio, revisión de presión, circuito de suministro, depósito hidráulico y filtro, enfriador de aceite, diagnóstico de averías
• Sección 3: Sistema Eléctrico — Descripción, mantenimiento, localización de averías, interruptor de encendido, interruptor de proximidad Easy Reach, sistema LMI, sistema de prevención de contacto entre bloques, reparación del cable ATB, microbloque de fusibles y relés, solenoides DCV, colectores de estabilizadores, enfriador de aceite, bus CAN
• Sección 4: Mantenimiento de la Pluma — Teoría de funcionamiento, retiro de pluma del camión, retiro del cilindro de elevación, desarmado de pluma, retiro de secciones 2ª, 3ª y 4ª, mantenimiento adicional, armado de pluma, instalación de cables de extensión/retracción, instalación del cilindro telescópico, instalación de secciones, tensión de cables, instalación en el camión
• Sección 5: Malacate — Descripción, mantenimiento, procedimiento de calentamiento, retiro, mangueras hidráulicas, instalación, indicador de rotación del tambor (DRI), programación LLI, reparación, desarmado, armado, servicio del freno, grupo de planetarios, motor, localización de averías
• Sección 6: Giro — Descripción, teoría de funcionamiento, mando de giro, freno de giro, mecanismo y freno, instrucciones de desarmado y armado, herramientas requeridas, reparación de planetarios de entrada y salida, reparación del eje de piñón, reparación del conjunto de la caja, cojinete de giro, apriete de pernos, valores de apriete, espacio libre, sustitución, orientación del potenciómetro, pruebas
• Sección 7: Estabilizadores — Descripción, conjunto del estabilizador delantero, retiro, inspección, instalación, cilindro de extensión, cilindro de estabilizador, ajuste de almohadillas de desgaste, estabilizadores traseros (RSOD), conjunto RSOD, cilindro de extensión RSOD, estabilizadores traseros, sistema de monitoreo de estabilizadores (OMS), potenciómetro en serie, calibración
• Sección 8: Lubricación — Generalidades, condiciones árticas, grasa para chasis, lubricante universal para engranajes, lubricante para engranajes destapados, aditivos antidesgaste, protección de varillas de cilindro, aceite hidráulico estándar, intermedio y ártico, puntos de lubricación, lubricación de poleas, almohadillas de desgaste, aceite de freno del malacate, nivel de aceite del mecanismo, cambio de aceite, lubricación del cable, inhibidor de oxidación Carwell, zonas de aplicación
• Sección 9: Instalación de la Grúa — Generalidades, requisitos mínimos del camión, configuración de montaje, TDF y bomba hidráulica, potencia, montaje directo, relación de TDF, rotación de bomba, resistencia del chasis, preparación del camión, precauciones para soldadura, colocación de la grúa, refuerzo de extensión del chasis posterior, montaje de la grúa, caja de torsión, estabilizadores traseros, conjunto de chasis, estabilizadores delanteros, apoyo de pluma, parachoques, plataformas del operador, pedales aceleradores, instalación de pluma, cilindro de elevación, malacate, carrete LMI, potenciómetro de giro, conexión eléctrica, sistema hidráulico, líneas hidráulicas de estabilizadores, configuración CAN, procedimiento de rodaje inicial, calibración LMI, prueba de estabilidad, especificaciones
• Sección 10: Diagramas Esquemáticos

Este National Crane 900H Manual de Servicio no se limita a una lista de componentes: es un documento de trabajo real que guía al técnico paso a paso a través de los procedimientos de desarmado, inspección, reparación y armado de cada sistema de la grúa. Incluye valores de apriete para sujetadores métricos y estándar ASME, presiones de alivio, especificaciones de aceite hidráulico, capacidades, velocidades de operación, procedimientos de calibración del LMI, configuración del bus CAN y pruebas de estabilidad. También cubre el diagnóstico de averías en los sistemas hidráulico y eléctrico, con tablas de localización de problemas, causas posibles y soluciones. La información de seguridad está presente a lo largo de todo el manual, con advertencias específicas para trabajos en altura, aceite hidráulico a presión, soldadura y manejo de componentes pesados.

¿Para Quién es Este Manual?

Este manual está dirigido a técnicos de servicio, mecánicos de grúas, operadores con responsabilidades de mantenimiento y propietarios de una National Crane 900H que necesitan realizar reparaciones o mantenimiento por sí mismos. También es útil para talleres que reciben una 900H para servicio y necesitan los procedimientos y especificaciones exactos del fabricante. Los departamentos de mantenimiento de flotas que operan grúas telescópicas National Crane encontrarán en este manual la referencia completa para programar el mantenimiento preventivo, interpretar códigos de falla del LMI, ajustar presiones hidráulicas y sustituir componentes críticos como el cojinete de giro, los cables de extensión de pluma o los frenos del malacate.

Contenido Técnico Destacado

• Valores de apriete: Tablas completas para rosca UNC y UNF, sujetadores métricos de rosca gruesa y fina, acero inoxidable, espárragos soldados, con y sin recubrimiento de zinc
• Presiones hidráulicas: Presión de alivio del cilindro telescópico retraído (2975 psi) y extendido (2825 psi), circuito de estabilizadores (3000 psi), circuito de giro (2975 psi), circuito de elevación (4000 psi), extensión y retracción de estabilizador delantero
• Especificaciones del malacate: Rendimiento a velocidad lenta y alta con tracción y velocidad por capa de cable, cable de 325 pies, diámetro 9/16 pulg, resistencia nominal a la rotura 38 500 lb
• Velocidades de funcionamiento: Giro en 360° (30 ± 5 s), elevación de pluma de -10° a 80° (30 ± 5 s), extensión/retracción de pluma de cuatro secciones
• Sistema hidráulico: Bomba de caudal variable con émbolo axial y detección de carga, caudal total 46.6 gal/min a 2400 rpm, capacidades por sistema
• Depósito hidráulico: Capacidad 73 gal hasta la marca de lleno, capacidad del sistema 98 gal, filtrado de 10 micrones
• Cojinete de giro: 30 pernos de grado 8 de una pulgada en pista interior y 30 en pista exterior, apriete a 987 lb-pie, secuencias de apriete especificadas
• Cable: Inspección diaria, periódica y anual, criterios de sustitución, lubricación, métodos de sujeción, diámetros y reducciones máximas permitidas

Por Qué Este Manual es Esencial

Trabajar en una grúa telescópica sin las especificaciones correctas es un riesgo para el equipo y para las personas. Este National Crane 900H Manual de Servicio en español proporciona los valores exactos de apriete, las presiones hidráulicas correctas, los procedimientos de calibración del LMI y las secuencias de desarmado y armado que el fabricante especifica. Sin esta información, un técnico podría apretar un perno del cojinete de giro a un valor incorrecto, ajustar una válvula de alivio fuera de rango o pasar por alto un paso crítico en el armado de la pluma. Cualquiera de estos errores puede provocar fallas estructurales, pérdida de estabilidad o accidentes graves. El manual también incluye el diagnóstico de averías del sistema hidráulico y eléctrico, lo que permite identificar la causa de un problema antes de desarmar componentes innecesariamente.

Secciones de Instalación y Puesta en Marcha

La Sección 9 es especialmente valiosa para quienes están montando una 900H sobre un camión o poniendo en servicio una unidad recién instalada. Cubre los requisitos mínimos del camión, la resistencia del chasis, la configuración de la TDF y la bomba hidráulica, el refuerzo del chasis posterior, el montaje de la caja de torsión, la instalación de estabilizadores delanteros y traseros, la conexión del sistema hidráulico y eléctrico, la configuración del bus CAN, el procedimiento de rodaje inicial, la calibración del LMI y la prueba de estabilidad. Incluye tablas de módulo de sección y RBM para verificar que el chasis del camión sea adecuado, además de las dimensiones de montaje requeridas.

Diagramas y Vistas Esquemáticas

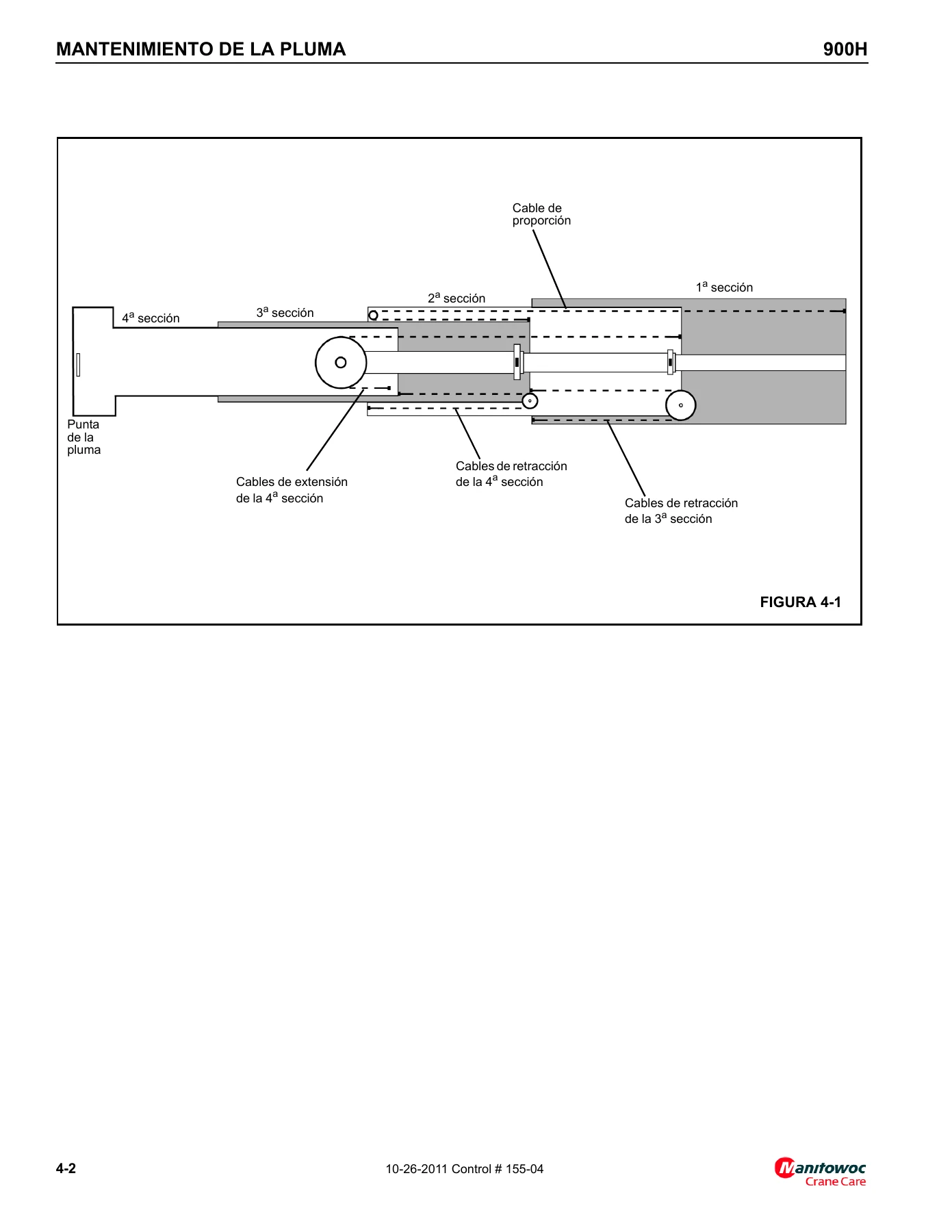

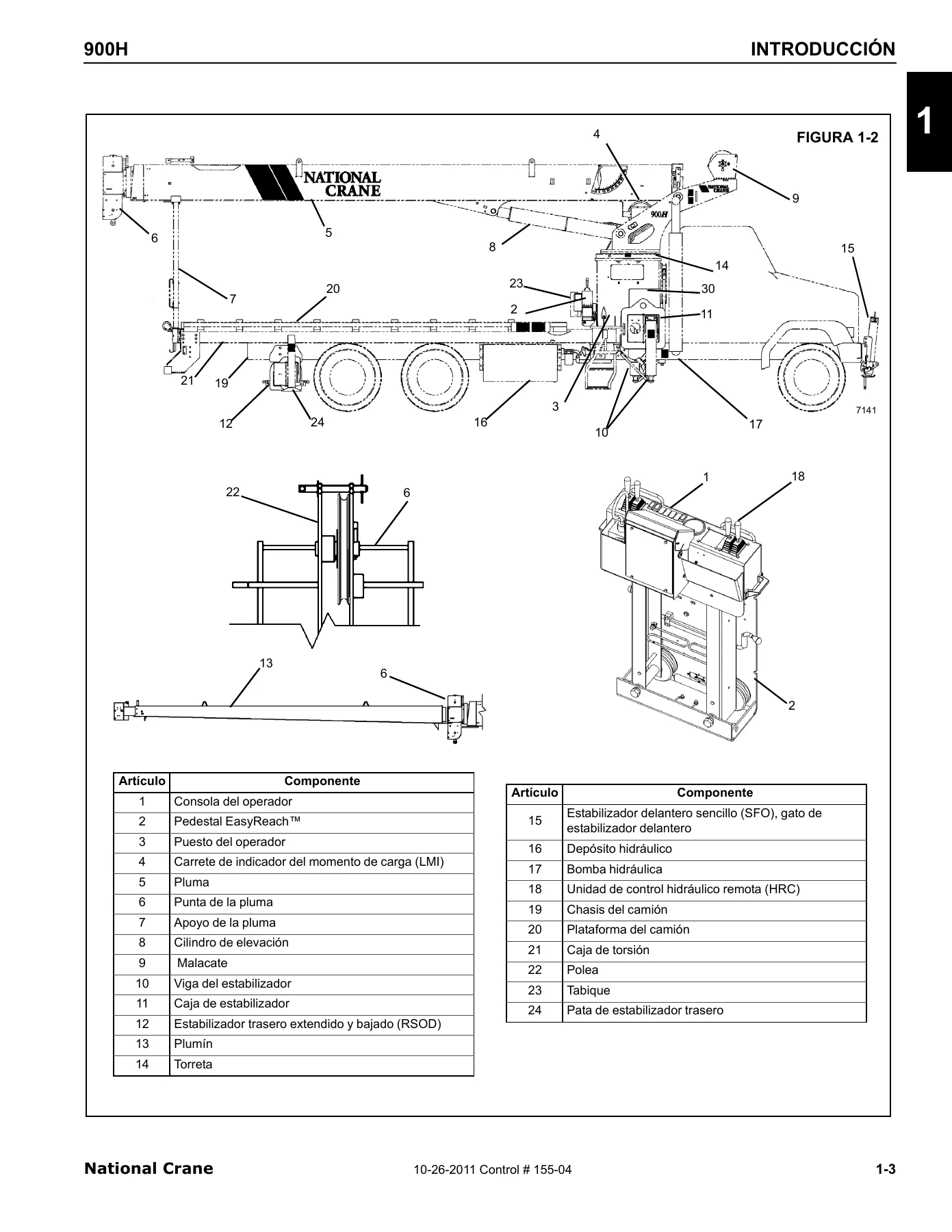

A lo largo del manual se incluyen figuras y diagramas que complementan los procedimientos: vista general de la grúa con nomenclatura de componentes, diagrama de secciones de pluma y enrutamiento de cables, vista despiezada del malacate, conjunto de giro, mecanismo de freno, conjuntos de estabilizadores, puntos de lubricación, diagrama dimensional de la 900H, esquemas de conexión hidráulica de estabilizadores, diagrama de bus CAN y esquemas eléctricos. Estos diagramas permiten identificar visualmente cada componente y seguir el trazado de líneas hidráulicas y conexiones eléctricas.

Compatible con Múltiples Longitudes de Pluma

Aunque el manual está centrado en la grúa telescópica 900H, la información de especificaciones cubre las variantes 969H, 995H y 9105H con longitudes de pluma de 69, 95 y 105 pies respectivamente. Esto significa que el manual es útil para una gama más amplia de configuraciones dentro de la serie 900H, incluyendo las versiones con diferentes longitudes de pluma, pesos y centros de gravedad. Los valores de capacidad, las dimensiones y los pesos están tabulados para cada variante.

Obtenga Su Manual Ahora

Este National Crane 900H Manual de Servicio – Grúa Telescópica PDF en Español le permite realizar mantenimiento, diagnósticos y reparaciones con los procedimientos y valores correctos del fabricante. Ya sea que necesite ajustar la presión de alivio de un circuito hidráulico, sustituir el cojinete de giro, calibrar el LMI, reparar el freno del malacate, tensar los cables de extensión de la pluma o instalar la grúa en un camión, este manual le da los pasos y las especificaciones necesarias. La descarga es instantánea después del pago, sin envíos ni esperas. El archivo PDF se puede ver en cualquier dispositivo —computadora, tableta o teléfono— y las páginas se pueden imprimir para llevarlas al taller. Tenga el manual de servicio de su 900H siempre a mano y trabaje con la confianza de estar usando la información correcta.
