Yale A810 (GP GLP030-040AF) Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Yale A810 (GP GLP030-040AF) Parts Manual – PDF DOWNLOAD
Format: PDF
Language: English
Brand: Yale
VIDEO PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Yale A810 (GP GLP030-040AF) Parts Manual – PDF DOWNLOAD
1. GENERAL TRUCK 1. 1A74 – GENERAL TRUCK
2. P11114 – FRAME AND FLOORPLATES
3. 14A138 – ENGINE COVER AND SIDE DOORS
4. 14A126 – COUNTERWEIGHT
5. 14A109 – HOOD LATCH
6. 14A110 – OVERHEAD GUARD 7. 14A139 – FENDER
8. 14G104 – FRAME SOUND ABATEMENT
9. 14G96 – ENGINE COVER SOUND ABATEMENT
10. 14G81 – LABEL AND PLATE LOCATION
11. 13R38 – LOAD BACKREST EXTENSION
12. 14A129 – FORK
13. 14B40 – NON-SUSPENSION SEAT (WISE)
14. 14B54 – NON-SUSPENSION SEAT (SEARS)
15. 14B41 – SUSPENSION SEAT (GRAMMER)
16. P11975 – FULL SUSPENSION SEAT (SHEET 1 OF 2)
17. P11976 – FULL SUSPENSION SEAT (SHEET 2 OF 2)
2. ENGINE ASSEMBLY 1. 4C10Z – CYLINDER BLOCK 2. 4C10Z – CYLINDER HEAD
3. 4C10Z – CRANKSHAFT AND PISTON 4. 4C10Z – CAMSHAFT AND VALVES
5. 4C10Z – TIMING GEAR COVER AND OIL PAN
6. 4G2AA – OIL PUMP AND FILTER
7. 4K49 – ENGINE MOUNT (=> S/N A810N01899)
8. 4K50 – ENGINE MOUNT (S/N A810N01900 =>)
9. 8D46 – FLYWHEEL AND TORQUE CONVERTER (=> 593539)
10. 8D51 – FLYWHEEL AND TORQUE CONVERTER (S/N 593540 Ö D/B 11/2000)
11. P12395 – FLYWHEEL AND TORQUE CONVERTER (11/2000 =>)
3. EXHAUST SYSTEM 1. 4F1AB – MANIFOLD
2. 4F3CZ – EXHAUST (STANDARD)
3. 4F3DB – OVERHEAD EXHAUST
4. 4F3DE – EXHAUST (TYPE GS AND LPS)
4. COOLING SYSTEM 1. 4D1R – COOLING
2. 4D3BP – RADIATOR AND HOSES
5. FUEL SYSTEM 1. 4H7BB – FUEL TANK (GASOLINE) 2. 4L5X – FUEL TANK (LPG)
3. 4L1DP – FUEL SYSTEM (LPG) 4. 4L4K – LOCK-OFF FILTER (LPG)
5. 4L3M – CONVERTER (LPG) (IDENTIFY BY VENDOR MODEL CODE “J”)
6. 4L3P – CONVERTER (LPG) (IDENTIFY BY VENDOR MODEL CODE “K”) (=> S/N A810N04302)
7. P10260 – CONVERTER (LPG) (IDENTIFY BY VENDOR MODEL CODE “K”) (S/N A810N04303 =>)
8. 4H6L – GOVERNOR 9. 4H3Z – CARBURETOR (GASOLINE) 10. 4L2AX – CARBURETOR (LPG)
11. 4H5BE – AIR FILTER (GASOLINE AND LPG) 12. 7G68 – THROTTLE LINKAGE (GASOLINE)
13. 7G69 – THROTTLE LINKAGE (LPG) 14. P11111 – DIRECTIONAL CONTROL PEDAL LINKAGE
15. P11112 – DIRECTIONAL CONTROL PEDAL 16. 4H1BQ – FUEL SYSTEM (GASOLINE AND LPG)
6. ELECTRICAL SYSTEM 1. 4E6EL – ELECTRICAL 2. 4E2AD – DISTRIBUTOR 3. 4E3BF – ALTERNATOR
4. 4E3BC – ALTERNATOR (TYPE GS AND LPS)
5. 4E4AN – STARTER (GASOLINE AND LPG) (=> 4/1999)
6. P11127 – STARTER (GASOLINE AND LPG) (4/1999 =>)
7. 4E6EP – ELECTRICAL (GASOLINE AND LPG)
8. 4E6EQ – ELECTRICAL (TYPE GS AND LPS)
9. P11116 – ELECTRICAL SYSTEM (COWL)
10. 7A56 – INSTRUMENT CLUSTER (S/N A810N03291U =>) 11. 4E5Y – BATTERY
12. 5Z175 – WIRE HARNESS (TAIL LIGHT) 13. 5Z174 – TAIL LIGHTS (=> 12/2002)
14. 5Z294 – TAIL LIGHTS (12/2002 =>)
15. 5Z222 – WIRE HARNESS (ENGINE) (GASOLINE AND LPG)
16. P11994 – WIRE HARNESS (COWL) (=> 4/1999)
17. P11995 – WIRE HARNESS (COWL) (4/1999 <=> S/N A810N03290U)
18. P11996 – WIRE HARNESS (COWL) (S/N A810N03291U <=> S/N A810N05887W)
19. P11110 – WIRE HARNESS (COWL) (S/N A810N05888W =>)
20. 5Z226 – WIRE HARNESS (INSTRUMENT DISPLAY)
21. 5Z228 – WIRE HARNESS (SEAT SWITCH)
22. 5Z243 – WIRE HARNESS (SHIFT LEVER) (596658 <=> S/N A810N15537)
7. TRANSMISSION 1. 8K30 – TRANSMISSION HOUSING (=> 593539)
2. 8K29 – TRANSMISSION HOUSING (S/N 593540 Ö D/B 11/2000)
3. P13150 – TRANSMISSION HOUSING (11/2000 =>)
4. 8B2AK – TRANSMISSION GEARS (=> 593539)
5. 8K28 – TRANSMISSION GEARS (593540 =>)
6. 8E2BD – HYDRAULIC CLUTCH (=> 593539)
7. 8E1S – HYDRAULIC CLUTCH (593540 <=> S/N A810N02818)
8. 8E1R – HYDRAULIC CLUTCH (S/N A810N02819 <=> 11/2000)
9. P12311 – HYDRAULIC CLUTCH (11/2000 =>) 10. 8C39 – DIFFERENTIAL
11. 6Q29 – CONTROL VALVE (=> 593539)
12. 6H157 – CONTROL VALVE (593540 <=> S/N A810N02067)
13. 6H174 – CONTROL VALVE (S/N A810N02068 <=> 11/1998)
14. P13151 – CONTROL VALVE (11/1998 <=> 2/2001)
15. P12407 – CONTROL VALVE (2/2001 =>) 16. 6Z5X – SOLENOID VALVE
17. 6L4AW – TRANSMISSION HYDRAULIC LINES (=> 593539)
18. 6L3EI – TRANSMISSION HYDRAULIC LINES (593540 <=> S/N A810N02067)
19. 6L6DI – TRANSMISSION HYDRAULIC LINES (S/N A810N02068 =>)
20. 8K45 – GEAR PUMP (=> 593539)
21. 6J273 – GEAR PUMP (S/N 593540 Ö D/B 11/2000)
22. P12410 – GEAR PUMP (11/2000 =>) 23. 4K47 – END PLATE
24. 7F50 – SHIFT LEVER
8. DRIVE AXLE 1. 8A2BP – DRIVE AXLE 2. 11A59 – DRIVE WHEEL TIRE AND WHEEL (STANDARD TREAD)
3. 11A71 – DRIVE WHEEL TIRE AND WHEEL (INTERMEDIATE TREAD)
4. 11A73 – DRIVE WHEEL TIRE AND WHEEL (WIDE TREAD)
5. P11016 – DRIVE WHEEL TIRE AND WHEEL (STANDARD TREAD) (WITH STUDDED RIM)
9. STEERING SYSTEM 1. 9B2BC – STEERING COLUMN 2. 10B35 – STEERING AXLE
3. 9B2BD – ORBITROL UNIT 4. 6E71 – STEERING CYLINDER (=> S/N A810B04252)
5. P11123 – STEERING CYLINDER (S/N A810B04253 =>)
6. 11A77 – STEER WHEEL TIRE AND WHEEL (SHEET 1 OF 2)
7. 11A75 – STEER WHEEL TIRE AND WHEEL (SHEET 2 OF 2)
8. P11017 – STEER WHEEL TIRE AND WHEEL (STANDARD TREAD) (WITH STUDDED RIM)
10. BRAKE SYSTEM 1. 2E94 – BRAKE PEDAL LINKAGE (=> 593540)
2. 2E98 – BRAKE PEDAL LINKAGE (593540 =>)
3. 2A62 – BRAKE (=> 6/1997)
4. 2A63 – BRAKE (6/1997 =>)
5. 2C56 – BRAKE LINES
6. 2B41 – MASTER CYLINDER
7. 2D75 – PARK BRAKE LEVER
11. HYDRAULIC SYSTEM
1. 6L1CR – HYDRAULICS (=> 570719) 2. 6L1CV – HYDRAULICS (570720 <=> S/N A810N02639)
3. 6L1CY – HYDRAULICS (S/N A810N02640 =>) 4. 6J274 – HYDRAULIC PUMP (593540 <=> S/N A810N02442)
5. 6J279 – HYDRAULIC PUMP (S/N A810N02443 =>) 6. 6D100 – TILT CYLINDER 7. 6D101 – MAST INSTALLATION
8. 7E1DG – CONTROL VALVE ATTACHING PARTS (THREE FUNCTION) (=> S/N A810N02639)
9. 6H161 – CONTROL VALVE ATTACHING PARTS (THREE FUNCTION) (S/N A810N02640 =>)
10. 7E1DH – CONTROL VALVE ATTACHING PARTS (FOUR FUNCTION) (=> S/N A810N02639)
11. 6H162 – CONTROL VALVE ATTACHING PARTS (FOUR FUNCTION) (S/N A810N02640 =>)
12. 6H143 – CONTROL VALVE (THREE FUNCTION) (SINGLE RELIEF) (=> S/N A810N02639)
13. 6H166 – CONTROL VALVE (THREE FUNCTION) (SINGLE RELIEF WITHOUT OVERLOAD RELIEF VALVE) (S/N A810N02640 =>)
14. 6H168 – CONTROL VALVE (THREE FUNCTION) (SINGLE RELIEF WITH OVERLOAD RELIEF VALVE) (S/N A810N02640 =>)
15. 6H144 – CONTROL VALVE (FOUR FUNCTION) (SINGLE RELIEF) (=> S/N A810N02639)
16. 6H165 – CONTROL VALVE (FOUR FUNCTION) (SINGLE RELIEF WITH OVERLOAD RELIEF VALVE) (S/N A810N02640 =>)
17. 6H145 – CONTROL VALVE (THREE FUNCTION) (DUAL RELIEF) (=> S/N A810N02639)
18. 6H163 – CONTROL VALVE (THREE FUNCTION) (DUAL RELIEF WITH OVERLOAD RELIEF VALVE) (S/N A810N02640 =>)
19. 6H146 – CONTROL VALVE (FOUR FUNCTION) (DUAL RELIEF) (=> S/N A810N02639)
20. 6H164 – CONTROL VALVE (FOUR FUNCTION) (DUAL RELIEF WITH OVERLOAD RELIEF VALVE) (S/N A810N02640 =>)
21. 6J261 – PUMP DRIVE
12. MAST-TWO STAGE LIMITED FREE-LIFT 1. P12000 – OUTER MAST (TWO STAGE LIMITED FREE-LIFT)
2. P12001 – INNER MAST (TWO STAGE LIMITED FREE-LIFT)
3. P12002 – LIFT (TWO STAGE LIMITED FREE-LIFT) (=> S/N A550L01566)
4. P12003 – LIFT (TWO STAGE LIMITED FREE-LIFT) (S/N A550L01567 =>)
5. P12004 – LIFT CYLINDER (LEFT HAND) (TWO STAGE LIMITED FREE-LIFT)
6. P12005 – LIFT CYLINDER (RIGHT HAND) (TWO STAGE LIMITED FREE-LIFT)
7. 3D191 – CARRIAGE (SIX ROLLER) (TWO STAGE LIMITED FREE-LIFT)
13. MAST-THREE STAGE FULL FREE-LIFT 1. P12006 – OUTER MAST (THREE STAGE FULL FREE-LIFT)
2. P12007 – INTERMEDIATE MAST (THREE STAGE FULL FREE-LIFT)
3. P12008 – INNER MAST (THREE STAGE FULL FREE-LIFT)
4. P12009 – MAIN LIFT (THREE STAGE FULL FREE-LIFT) (=> S/N A554L01855)
5. P12010 – MAIN LIFT (THREE STAGE FULL FREE-LIFT) (S/N A554L01856 =>)
6. P12011 – FREE-LIFT (THREE STAGE FULL FREE-LIFT)
7. P12012 – MAIN CYLINDER (LEFT HAND) (THREE STAGE FULL FREE-LIFT)
8. P12013 – MAIN CYLINDER (RIGHT HAND) (THREE STAGE FULL FREE-LIFT)
9. P12014 – FREE-LIFT CYLINDER (THREE STAGE FULL FREE-LIFT)
10. 3D192 – CARRIAGE (SIX ROLLER) (THREE STAGE FULL FREE-LIFT)
14. MAST-TWO STAGE FULL FREE-LIFT
1. P12015 – OUTER MAST (TWO STAGE FULL FREE-LIFT)
2. P12016 – INNER MAST (TWO STAGE FULL FREE-LIFT)
3. P12017 – MAIN LIFT (TWO STAGE FULL FREE-LIFT) (=> S/N A558L01559)
4. P12018 – MAIN LIFT (TWO STAGE FULL FREE-LIFT) (S/N A558L01560 =>)
5. P12019 – FREE-LIFT (TWO STAGE FULL FREE-LIFT)
6. P12020 – MAIN CYLINDER (LEFT HAND) (TWO STAGE FULL FREE-LIFT) (=> S/N A558L03214)
7. P13492 – MAIN CYLINDER (LEFT HAND) (TWO STAGE FULL FREE-LIFT) (S/N A558L03215 =>)
8. P12021 – MAIN CYLINDER (RIGHT HAND) (TWO STAGE FULL FREE-LIFT) (=> S/N A558L03214)
9. P13493 – MAIN CYLINDER (RIGHT HAND) (TWO STAGE FULL FREE-LIFT) (S/N A558L03215 =>)
10. P12022 – FREE-LIFT CYLINDER (TWO STAGE FULL FREE-LIFT)
11. 3D193 – CARRIAGE (SIX ROLLER) (TWO STAGE FULL FREE-LIFT)
15. ATTACHMENTS AND HEADER HOSE GROUP
1. 13B24 – SIDE-SHIFT CARRIAGE 2. 6G42 – SIDE-SHIFT CYLINDER
3. 13K252 – HOSE TAKE-UP (THREE FUNCTION) (TWO STAGE LIMITED FREE-LIFT)
4. 13K253 – HOSE TAKE-UP (FOUR FUNCTION) (TWO STAGE LIMITED FREE-LIFT)
5. 13K254 – HOSE TAKE-UP (THREE FUNCTION) (THREE STAGE FULL FREE-LIFT) (=> S/N A554B07406)
6. P10857 – HOSE TAKE-UP (THREE FUNCTION) (THREE STAGE FULL FREE-LIFT) (S/N A554B07407 =>)
7. 13K255 – HOSE TAKE-UP (FOUR FUNCTION) (THREE STAGE FULL FREE-LIFT) (=> S/N A554B07406)
8. P10858 – HOSE TAKE-UP (FOUR FUNCTION) (THREE STAGE FULL FREE-LIFT) (S/N A554B07407 =>)
9. 13K290 – HOSE TAKE-UP (THREE FUNCTION) (TWO STAGE FULL FREE-LIFT) (=> S/N A558B03128)
10. P10859 – HOSE TAKE-UP (THREE FUNCTION) (TWO STAGE FULL FREE-LIFT) (S/N A558B03129 =>)
11. 13K291 – HOSE TAKE-UP (FOUR FUNCTION) (TWO STAGE FULL FREE-LIFT) (=> S/N A558B03128)
12. P10860 – HOSE TAKE-UP (FOUR FUNCTION) (TWO STAGE FULL FREE-LIFT) (S/N A558B03129 =>)
16. OPTIONS 1. 15A110 – LIFTING EYE
2. 5Z176 – DRIVE AND TURN LIGHTS
3. 5Z177 – AUDIBLE ALARM
17. FIELD CONVERSION KITS 1. HYDRAULIC CONTROL VALVE 2. DRIVE TIRE AND FENDER
3. LPG CONVERSION KIT 4. LIGHT KITS 5. RIM AND FENDER
6. BACK-UP ALARM KIT 7. MIRROR MOUNT
8. AUXILIARY TUBE EXTENSION KIT 9. MISCELLANEOUS KITS
10. MAST TILT (5° BACK)
11. HEADER HOSE CONVERSION KIT (TWO STAGE LIMITED FREE-LIFT) (A550)
12. HEADER HOSE CONVERSION KIT (THREE STAGE FULL FREE-LIFT) (A554)
13. HEADER HOSE CONVERSION KIT (TWO STAGE FULL FREE-LIFT) (A558)

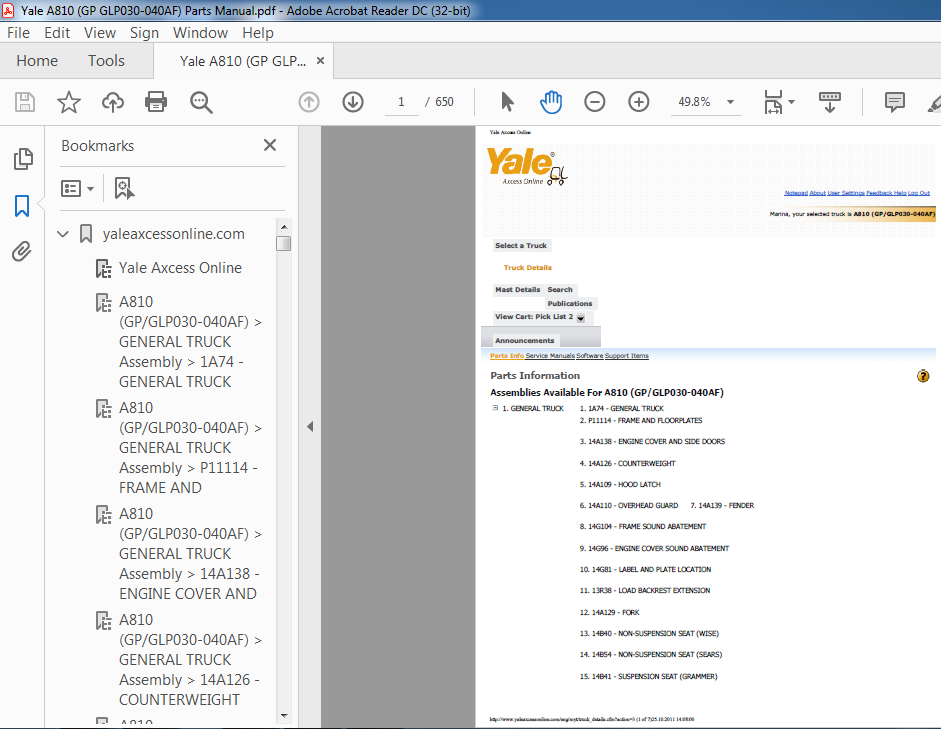

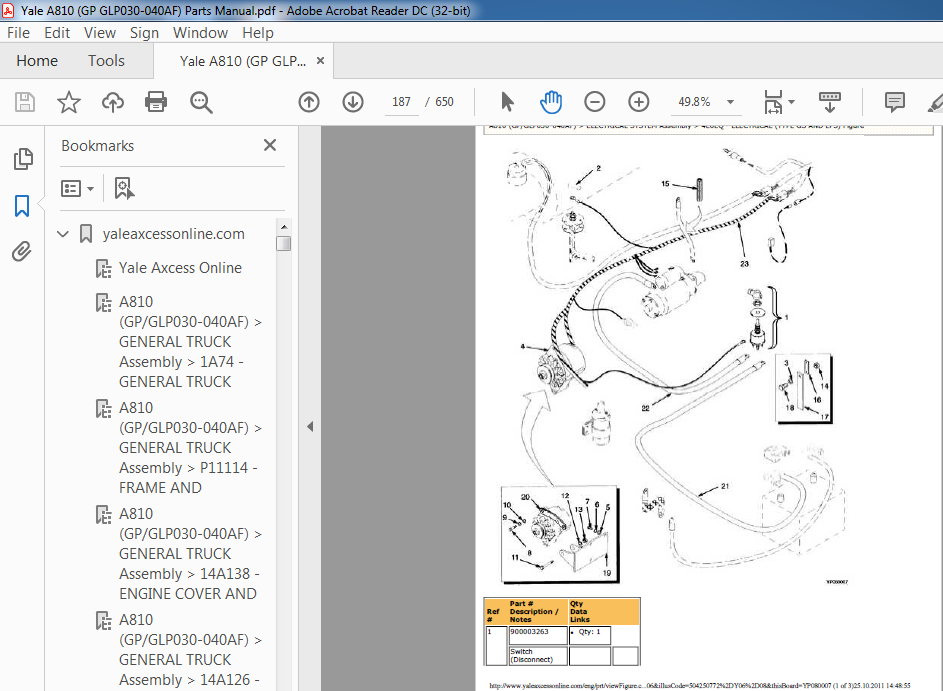

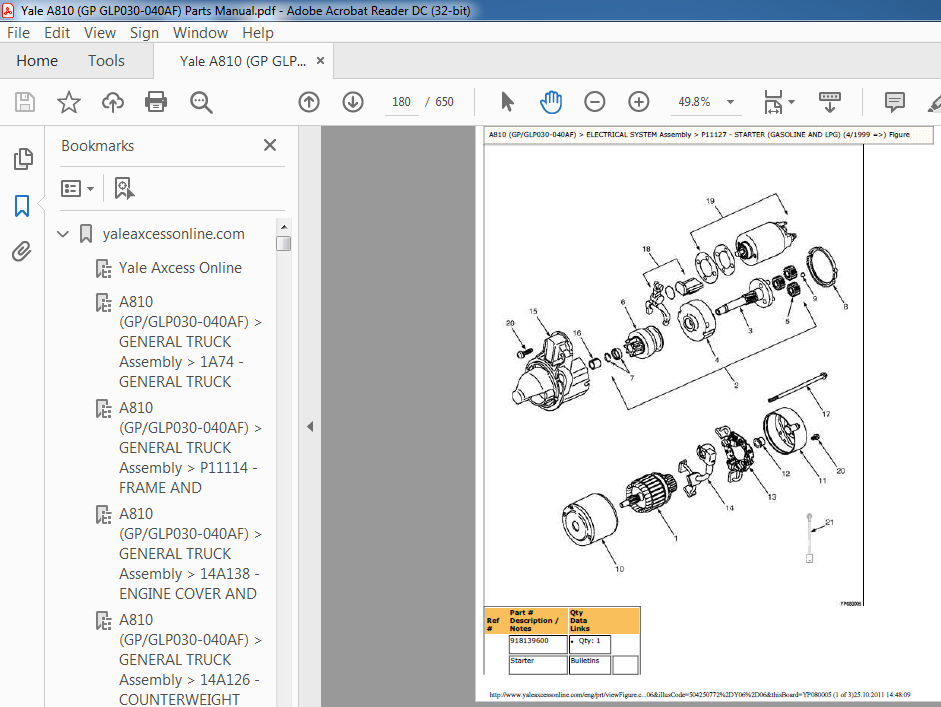

IMAGES PREVIEW OF THE MANUAL:
