ZF CAMBIO DEL TRATTORE TIPO T-7336 PS MANUALE DI RIPARAZIONE PDF

Description

ZF CAMBIO DEL TRATTORE TIPO T-7336 PS MANUALE DI RIPARAZIONE – PDF DOWNLOAD

FILE DETAILS:

ZF CAMBIO DEL TRATTORE TIPO T-7336 PS MANUALE DI RIPARAZIONE – PDF DOWNLOAD

Language : Italian
Pages : 179
Downloadable : Yes
File Type : PDF

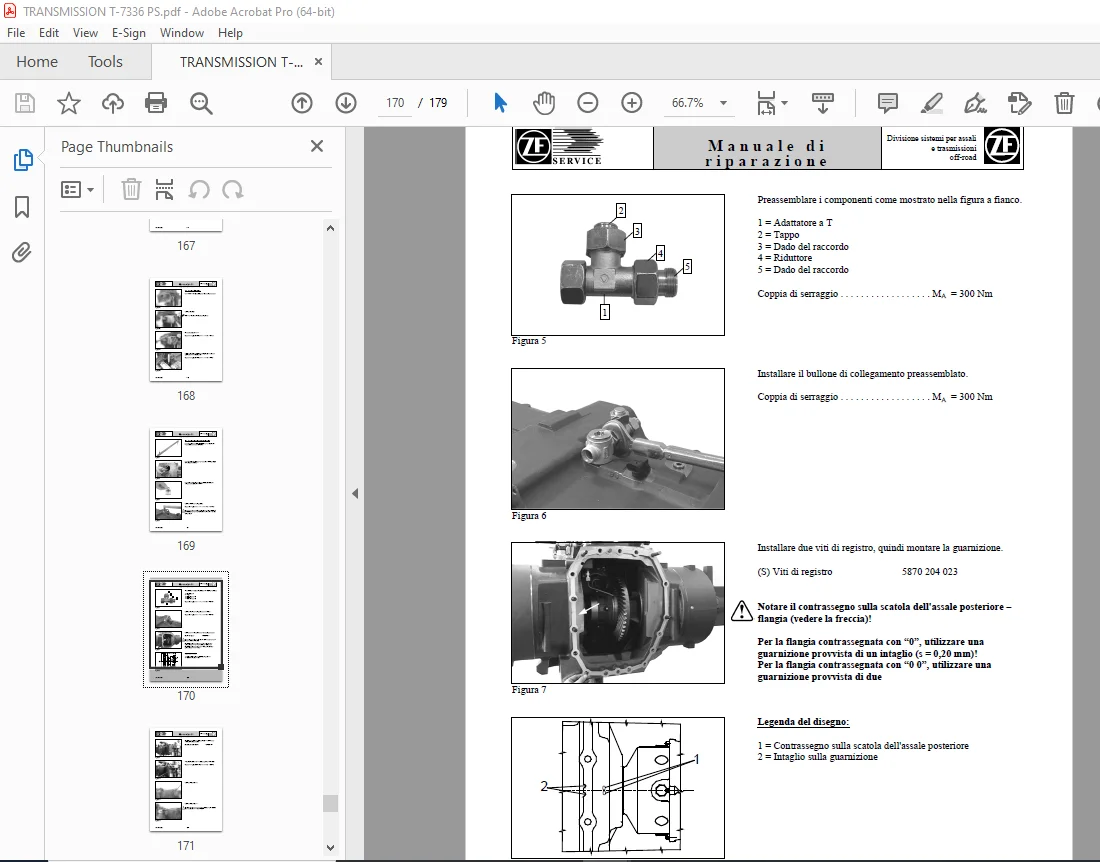

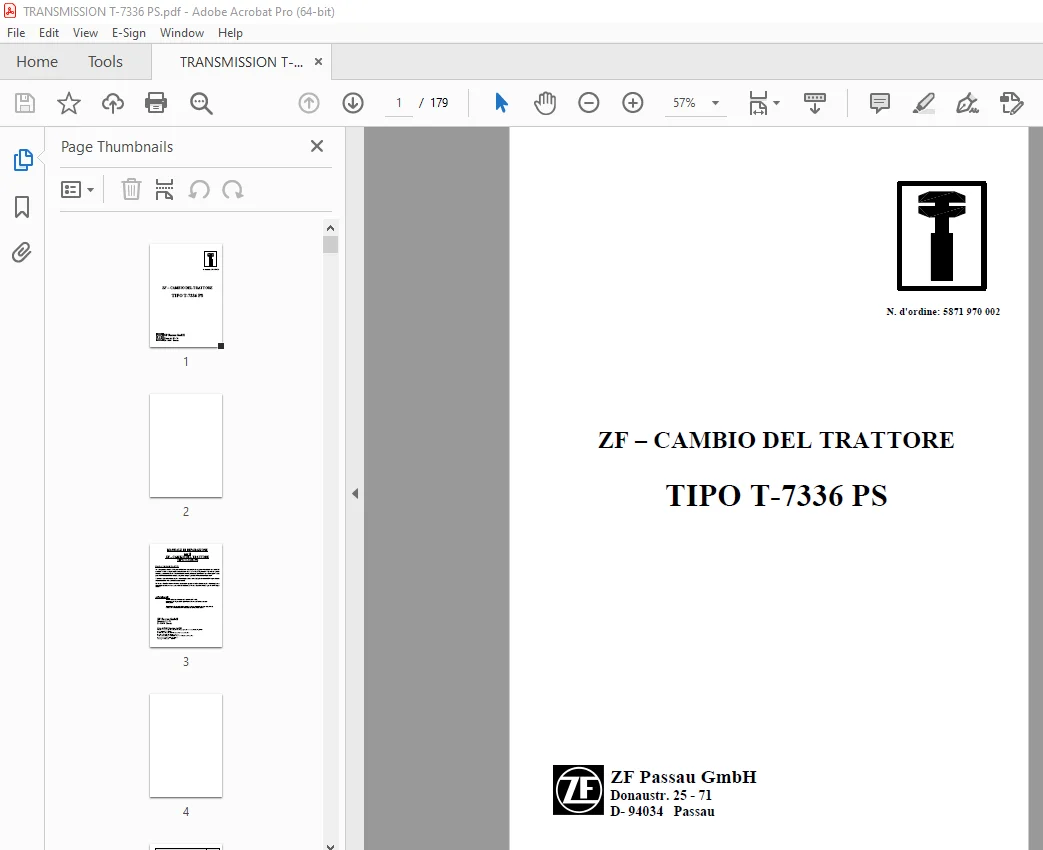

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

ZF CAMBIO DEL TRATTORE TIPO T-7336 PS MANUALE DI RIPARAZIONE – PDF DOWNLOAD

Presentazione
Informazioni generali
Tabella di conversione per le unità dimensionali
Denominazione delle dimensioni standard
Coppie di serraggio delle viti
ELENCO DEGLI ATTREZZI SPECIALI W/1 … WB/12
Elenco degli attrezzi speciali (attrezzi speciali richiesti)
TAVOLE ILLUSTRATE
W/1 … 8
WB/1 … 12
SMONTAGGIO 1/1 … 5/12
1. Distacco del cambio dell’assale posteriore
2. Rimozione della centralina elettro-idraulica del cambio e smontaggio
dell’unità di comando pompa
2.1 Rimozione della centralina elettro-idraulica del cambio
2.1.1 Rimozione della centralina a 4 marce del cambio Powershift
2.1.2 Rimozione della centralina del cambio avanti – retromarcia
2.2 Smontaggio dell’unità di comando pompa
3. Smontaggio delle frizioni Powershift
3.1 Smontaggio della frizione A/C
3.2 Smontaggio della frizione B/D
3.3 Smontaggio della frizione F/G
4. Smontaggio della doppia trazione, del comando ingranaggio ridotte e
della frizione principale
4.1 Smontaggio della trazione anteriore
4.2 Smontaggio del comando ingranaggio ridotte
4.3 Smontaggio della frizione principale
5. Smontaggio del cambio principale (cambio sincronizzato a 6 marce)
5.1 Smontaggio del comando meccanico di innesto
5.2 Smontaggio dell’albero principale
5.3 Smontaggio dell’albero intermedio
5.4 Smontaggio dell’ingranaggio della pompa di comando
RIMONTAGGIO 6/1 … 10/3
6. Rimontaggio del cambio principale (cambio sincronizzato a 6 marce)
6.1 Premontaggio della scatola del cambio
6.2 Rimontaggio dell’ingranaggio della pompa di comando
6.3 Rimontaggio dell’albero intermedio
6.4 Rimontaggio dell’albero principale
6.5 Rimontaggio del sistema di innesto (parte meccanica)
7. Rimontaggio della frizione principale, del comando ingranaggio ridotte e
della doppia trazione
7.1 Rimontaggio della frizione principale
7.2 Rimontaggio del comando ingranaggio ridotte
7.3 Rimontaggio della doppia trazione
8. Rimontaggio delle frizioni Powershift
8.1 Rimontaggio della frizione A/C
8.2 Rimontaggio della frizione B/D
8.3 Rimontaggio della frizione F/G
8.4 Rimontaggio del coperchio
8.5 Registrazione del gioco assiale delle frizioni
8.6 Registrazione del finecorsa di innesto del comando dell’ingranaggio ridotte
9. Rimontaggio dell’unità di comando pompa e fissaggio della
centralina elettro-idraulica
9.1 Rimontaggio dell’unità di comando pompa
9.2 Fissaggio della centralina elettro-idraulica
9.3 Fissaggio della centralina del cambio avanti – retromarcia
9.4 Fissaggio della centralina a 4 marce del cambio Powershift
9.5 Fissaggio della pompa
10. Fissaggio del cambio all’assale posteriore

S.V 08/24
