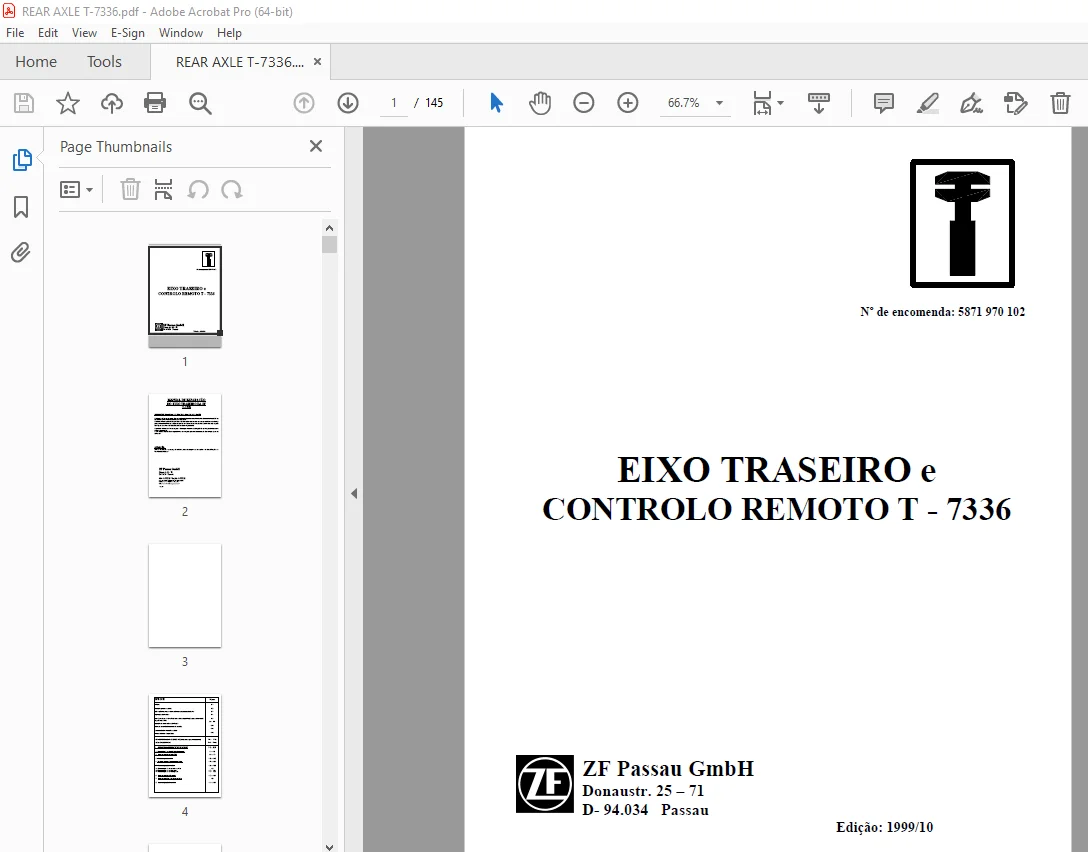

ZF EIXO TRASEIRO e CONTROLO REMOTO T-7336 MANUAL DE REPARAÇÃO PDF

Prefácio
Instruções gerais de trabalho
Informações importantes relacionadas com a segurança do trabalho
Explicação dos símbolos
Inscrição na chapa de identificação do modelo e especificações para encomenda de
peças sobresselentes
Instruções de manutenção e lubrificação
Tabela de conversão das unidades de medição
Denominação das dimensões standard
Limites de binário dos parafusos
LISTA DE FERRAMENTAS ESPECIAIS (ferramentas especiais necessárias)
TABELAS ILUSTRADAS
W/-1 … W/-8
W/-9 … W/-16
1. DESMONTAGEM DO EIXO TRASEIRO
1.1 Separação da transmissão do eixo traseiro

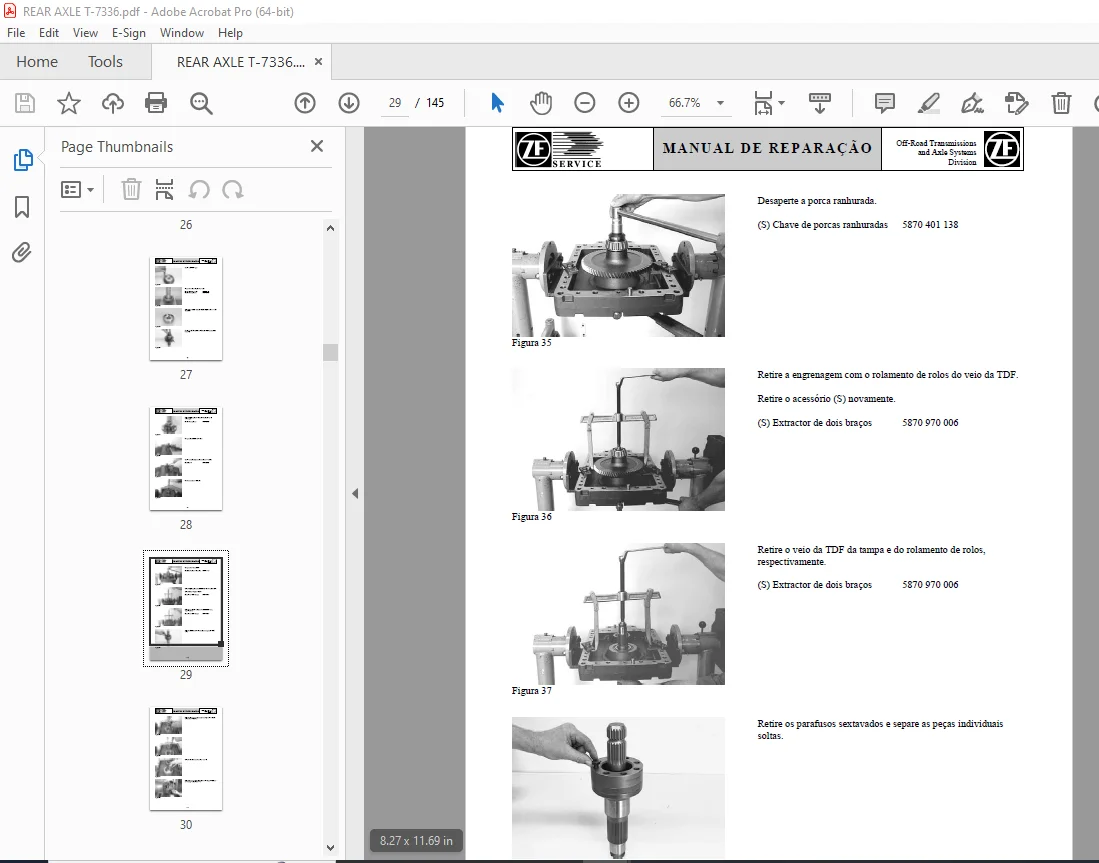

1.2 Desmontagem do veio da TDF
1.3 Desmontagem da saída
1.4 Desmontagem do fornecimento de óleo
1.5 Desmontagem dos travões
1.5.1 Desmontagem do actuador dos travões
1.5.2 Desmontagem do travão direito
1.5.3 Desmontagem do travão esquerdo
1.6 Desmontagem do diferencial
1.7 Desmontagem das válvulas solenóides
1.8 Desmontagem do levantador

2. MONTAGEM DO EIXO TRASEIRO
2.1 Montagem do diferencial
2.2 Montagem do fornecimento de óleo
2.2.1 Montagem das válvulas solenóides
2.3 Montagem dos travões
2.3.1 Montagem do travão esquerdo
2.3.2 Montagem do travão direito
2.3.3 Montagem do actuador dos travões
2.4 Montagem da saída
2.5 Montagem do veio da TDF
2.6 Montagem do levantador
2.7 Montagem da transmissão do eixo traseiro
3. DESMONTAGEM DO CONTROLO REMOTO
4. MONTAGEM DO CONTROLO REMOTO
