Benelli TRK502 Manual de Taller en Español – Reparación y Mantenimiento Paso a Paso (PDF)

Description

El Benelli TRK502 Manual de Taller en Español es la referencia técnica completa para propietarios, talleres y mecánicos que necesitan trabajar sobre esta motocicleta trail bicilíndrica con criterio profesional. Este manual de taller en formato PDF reúne todos los procedimientos de desmontaje, montaje, comprobación, ajuste y diagnóstico que se publicaron para la TRK502, estructurados en siete capítulos que cubren desde las características generales hasta el esquema eléctrico completo.

Si buscas un manual de reparación Benelli TRK502 en español que explique paso a paso cómo desmontar la culata, ajustar el juego de válvulas, purgar el circuito de frenos ABS o interpretar los códigos de error de la ECU, este PDF es exactamente lo que necesitas. No es un resumen ni una guía genérica: es el manual de taller completo, con ilustraciones de despiece, tablas de pares de apriete, valores de servicio y diagramas eléctricos.

Detalles del archivo

• Tipo de manual: Manual de taller (Workshop Manual)
• Marca: Benelli
• Modelo: TRK502
• Idioma: Español
• Número de páginas: 415
• Formato: PDF
• Edición: 1ª edición, Abril 2017

Capítulos cubiertos

• CAP. 1 — Información general
• CAP. 2 — Características
• CAP. 3 — Comprobaciones y ajustes periódicos
• CAP. 4 — Bastidor
• CAP. 5 — Motor
• CAP. 6 — Sistema de refrigeración
• CAP. 7 — Sistema eléctrico

CAP. 1 — Información general

Este capítulo introductorio muestra la ubicación exacta de los números de bastidor, motor y datos de homologación sobre la motocicleta, así como las advertencias, avisos importantes y notas que se utilizan a lo largo de todo el manual de taller. Incluye también la guía de uso del propio manual, la explicación de los símbolos identificativos (pares de apriete, líquido de frenos, grasa, sellante, herramienta especial, límites de desgaste) y el listado de herramientas especiales necesarias para el motor y el bastidor, con sus referencias Benelli.

CAP. 2 — Características

Un capítulo denso en datos. Cubre la instrumentación y los testigos del cuadro (velocímetro, cuentakilómetros total y parcial, reloj, indicador de marcha, testigos de intermitentes, luz larga, punto muerto, presión de aceite, ABS, autodiagnóstico), la pantalla multifunción y los procedimientos de ajuste del reloj digital.

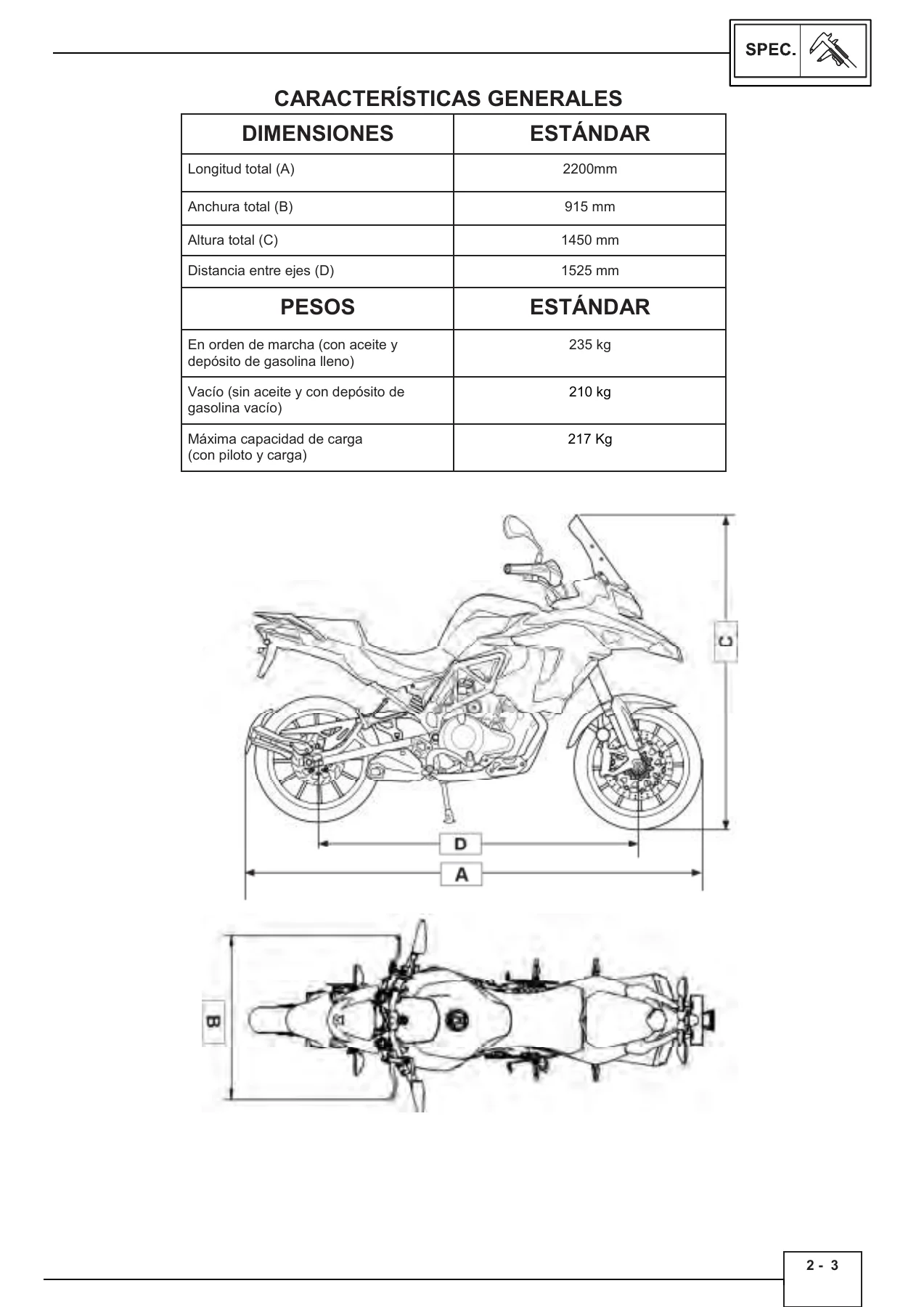

Después entra en las características generales con dimensiones (longitud total 2200 mm, anchura 915 mm, altura 1450 mm, distancia entre ejes 1525 mm) y pesos (235 kg en orden de marcha, 210 kg en vacío). El grueso del capítulo son los datos técnicos del motor: tipo (2 cilindros en línea, 4 tiempos, refrigeración líquida, 8 válvulas), cilindrada (499,6 cc), diámetro por carrera (69 x 66,8 mm), relación de compresión (11,5:1), régimen de ralentí, potencia máxima (28 kW a 11.000 rpm), par motor (52 Nm a 10.500 rpm), combustible recomendado (gasolina sin plomo RON 95), aceite motor, cantidad y tipo de filtro, bomba de aceite, sistema de arranque, bujías (NGK CR8E), culata, árboles de levas, válvulas, muelles, cilindros, pistón, segmentos, biela, cigüeñal, embrague, transmisión, cambio de marchas, filtro de aire, bomba de gasolina y cuerpo de mariposa. También se detallan las características del bastidor, ruedas, neumáticos, frenos delantero y trasero, suspensiones y sistema eléctrico, con tablas de pares de apriete generales organizadas por clase de tornillo (8.8, 10.9, 12.9).

CAP. 3 — Comprobaciones y ajustes periódicos

El capítulo de mantenimiento programado. Incluye la tabla completa de intervalos de mantenimiento con las intervenciones a 0 km (pre-entrega), 1.000 km, 7.000 km, 13.000 km, 19.000 km, 25.000 km y revisión anual, con los símbolos de inspeccionar, reemplazar, tensar y concesionario. Desarrolla paso a paso: desmontaje y montaje del filtro del aire, ajuste del juego del cable del acelerador, ajuste del régimen de ralentí, ajuste del cable del embrague, ajuste de los espejos retrovisores, comprobación y cambio del aceite motor, desmontaje y montaje del filtro de aceite, desmontaje, comprobación y montaje de las bujías, ajuste de los frenos delantero y trasero, comprobación y relleno del nivel de líquido de frenos, comprobación de fugas en los latiguillos ABS, comprobación del desgaste de las pastillas, inspección de los latiguillos del sistema de frenos, ajuste y engrase de la cadena de transmisión, comprobación del desgaste de la cadena, comprobación y ajuste de la dirección y la horquilla, ajuste del amortiguador, comprobación de los neumáticos, comprobación y carga de la batería (con métodos de corriente variable y tensión constante, y activación de batería), fusibles, cambio de la bombilla del faro, desmontaje y montaje del faro, ajuste del haz luminoso, cambio del piloto trasero LED, cambio de los intermitentes traseros y delanteros y cambio de la cerradura de contacto.

CAP. 4 — Bastidor

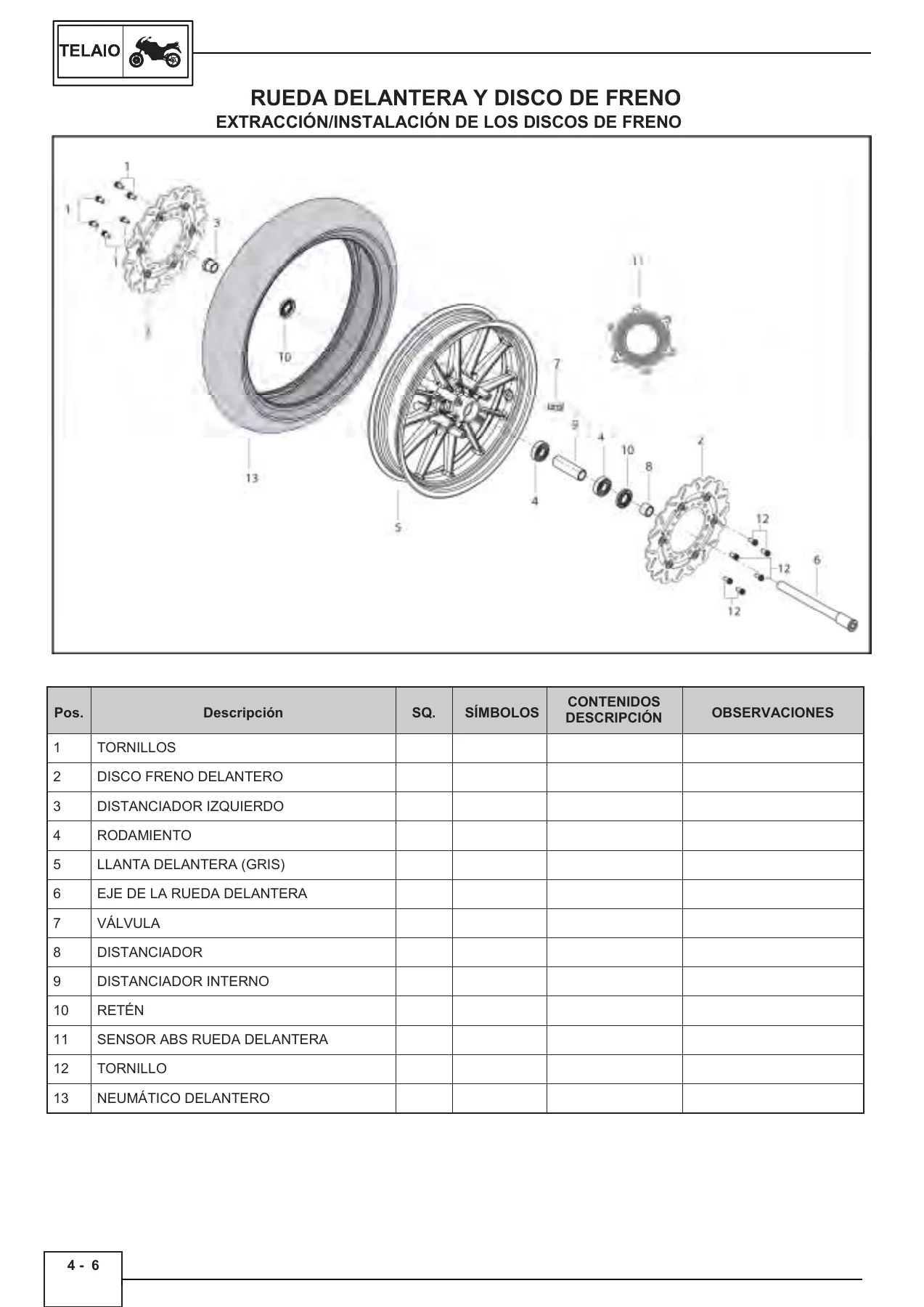

El capítulo más extenso del manual. Desarrolla el desmontaje y montaje de la rueda delantera y trasera, discos de freno, comprobación de los ejes de rueda, cambio de rodamientos, comprobación del desgaste de la corona, desmontaje y montaje de las pastillas de freno delanteras y traseras, extracción y montaje de las bombas de freno delanteras y traseras, extracción y montaje de las pinzas de freno, comprobación de los componentes de las pinzas, así como todo el sistema antibloqueo de frenos (ABS): situación de los componentes, comprobación de los sensores de velocidad, comprobación de las ruedas fónicas, precauciones de mantenimiento, extracción y montaje del modulador ABS y su esquema de pines.

Continúa con la horquilla delantera (desmontaje, comprobación, montaje, sustitución de retenes, casquillos y aceite), el amortiguador trasero, la dirección (desmontaje y montaje de las bases superior e inferior, comprobación y engrase de rodamientos, ajuste del juego), el basculante, la cadena de transmisión, los elementos del bastidor, el subchasis trasero, los portamaletas laterales, el soporte de la matrícula, el caballete lateral y las estriberas delanteras y traseras. También cubre el sistema de escape completo, el guardabarros delantero y trasero, el cubrecadena, los asientos del piloto y pasajero, los carenados delanteros, laterales y colín, el faro delantero y parabrisas, la cubierta y desmontaje del depósito de combustible, los componentes del depósito (bomba, aforador, filtro), el filtro del aire, los carenados laterales, el piloto trasero y la tapa del piñón de ataque.

CAP. 5 — Motor

El capítulo técnico central. Cubre la distribución (desmontaje de bobinas y bujías, tapa de balancines, tensor y patines de la cadena, árboles de levas de admisión y escape con sus comprobaciones, ajuste del juego de válvulas con tabla de pastillas calibradas, desmontaje de la culata, válvulas, muelles, guías, asientos y retenes), el pistón (desmontaje, comprobación del bulón, segmentos y falda, ensamblaje y montaje), los cárteres (desmontaje de bielas, comprobación y montaje de semicojinetes, instalación del cigüeñal, comprobación del cigüeñal), el embrague (desmontaje, comprobación de discos de fricción y acero, ensamblaje), el sistema de engrase (sumidero, filtro de admisión, válvula de sobrepresión, bomba de aceite y sus comprobaciones), el cambio (sensor de punto muerto, desmontaje y ensamblaje del cambio, comprobación del selector, horquillas, ejes primario y secundario), el arranque (motor de arranque, rotor, rueda libre, engranajes de arranque, sensor de fase) y la alimentación (cuerpos de mariposa, desmontaje y montaje).

CAP. 6 — Sistema de refrigeración

Un capítulo más corto pero muy específico: desmontaje y montaje de la bomba de agua, comprobación de sus componentes internos (impulsor, anillo de sellado, retén, junta tórica, rodamiento, casquillo, eje), termostato (desmontaje, comprobación de apertura a 75–90 °C, montaje), manguitos, intercambiador de calor y radiador (desmontaje, comprobación de aletas, montaje y purgado del circuito).

CAP. 7 — Sistema eléctrico

El capítulo de electricidad y electrónica. Incluye la descripción del sistema de gestión del motor, la localización y comprobación de todos los sensores (temperatura de refrigerante, posición del cambio, fase, temperatura del aire, interruptor del caballete lateral, sonda lambda, presión de aceite, microinterruptor del freno delantero, idrostop, interruptor del embrague, sensor MAP, potenciómetro del acelerador), la situación de los dispositivos (piñas de interruptores, relé de arranque, claxon, cuadro de instrumentos, cerradura de contacto, regulador de tensión, convertidor CAN BUS, ECU de inyección con tabla completa de códigos de error, relés de intermitentes, interruptor ABS, relés de servicios, estator), los actuadores (motor paso a paso, inyectores, bobinas de encendido, electroventilador, bomba de gasolina, aforador, motor de arranque, ECU del ABS con sus códigos de fallo), la batería (comprobación de eficiencia y corriente de fuga) y los diagnósticos, además del esquema completo del sistema eléctrico de la TRK502 con leyenda de colores.

¿Para quién es este manual?

Está pensado para mecánicos profesionales, talleres independientes y propietarios avanzados que quieren realizar ellos mismos el mantenimiento y las reparaciones de su Benelli TRK502. También es útil para estudiantes de mecánica de motocicletas que necesiten una referencia real sobre cómo se documenta técnicamente una moto trail bicilíndrica moderna.

Por qué este manual marca la diferencia

Porque no es un manual genérico de motos: es el manual específico de la TRK502, con valores exactos, pares de apriete reales, procedimientos paso a paso y diagramas pensados para trabajar sobre esta moto concreta. Cuando necesitas saber a qué par apretar la culata, qué juego debe tener una válvula de admisión en frío, cómo se purga el circuito ABS o cómo se leen los códigos de error de la ECU, este manual te da la respuesta correcta sin interpretaciones.

Entrega inmediata en PDF

El manual se entrega como archivo PDF, disponible para descarga inmediata tras la compra. No hay envío físico, no hay esperas. Puedes consultarlo en cualquier dispositivo —ordenador, tablet o móvil— y, si lo prefieres, imprimir las páginas que necesites para tenerlas a mano en el taller. Un solo archivo, 415 páginas, todo el conocimiento técnico de la Benelli TRK502 organizado y listo para usar.
