Kobelco SK85MSR-7 Manual de Funcionamiento 2024 en Español – S2LF00023ES15

Description

Kobelco SK85MSR-7 Manual de Funcionamiento 2024 en Español – S2LF00023ES15

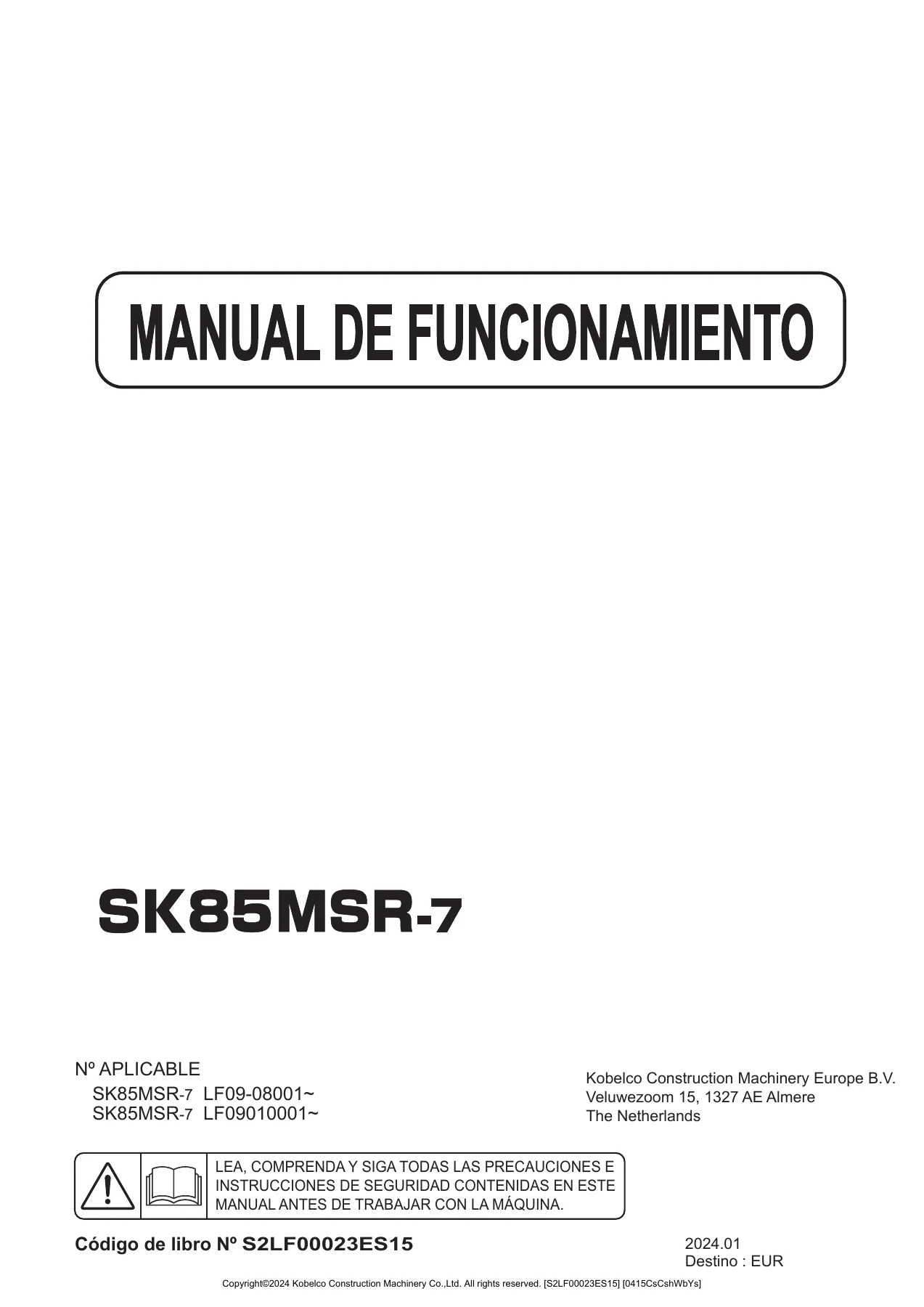

El Kobelco SK85MSR-7 Manual de Funcionamiento 2024 en Español – S2LF00023ES15 reúne la información necesaria para conocer la excavadora, utilizar sus controles, realizar las comprobaciones previstas, seguir los intervalos de mantenimiento y consultar los datos de funcionamiento que aparecen en el propio manual. Está dedicado al modelo SK85MSR-7 y contempla los números aplicables LF09-08001~ y LF09010001~. Además de la operación diaria, desarrolla la seguridad, la estación del operario, el monitor, los modos de trabajo y de accesorio, el transporte, las especificaciones y los procedimientos que deben seguirse ante determinadas averías.

Detalles del archivo

• Tipo de manual: Manual de funcionamiento
• Marca y modelo: Kobelco SK85MSR-7
• Idioma: Español
• Páginas: 461
• Formato: PDF
• Código de libro: S2LF00023ES15
• Fecha: 2024.01
• Números aplicables: LF09-08001~ y LF09010001~

Operación, controles y familiarización con la máquina

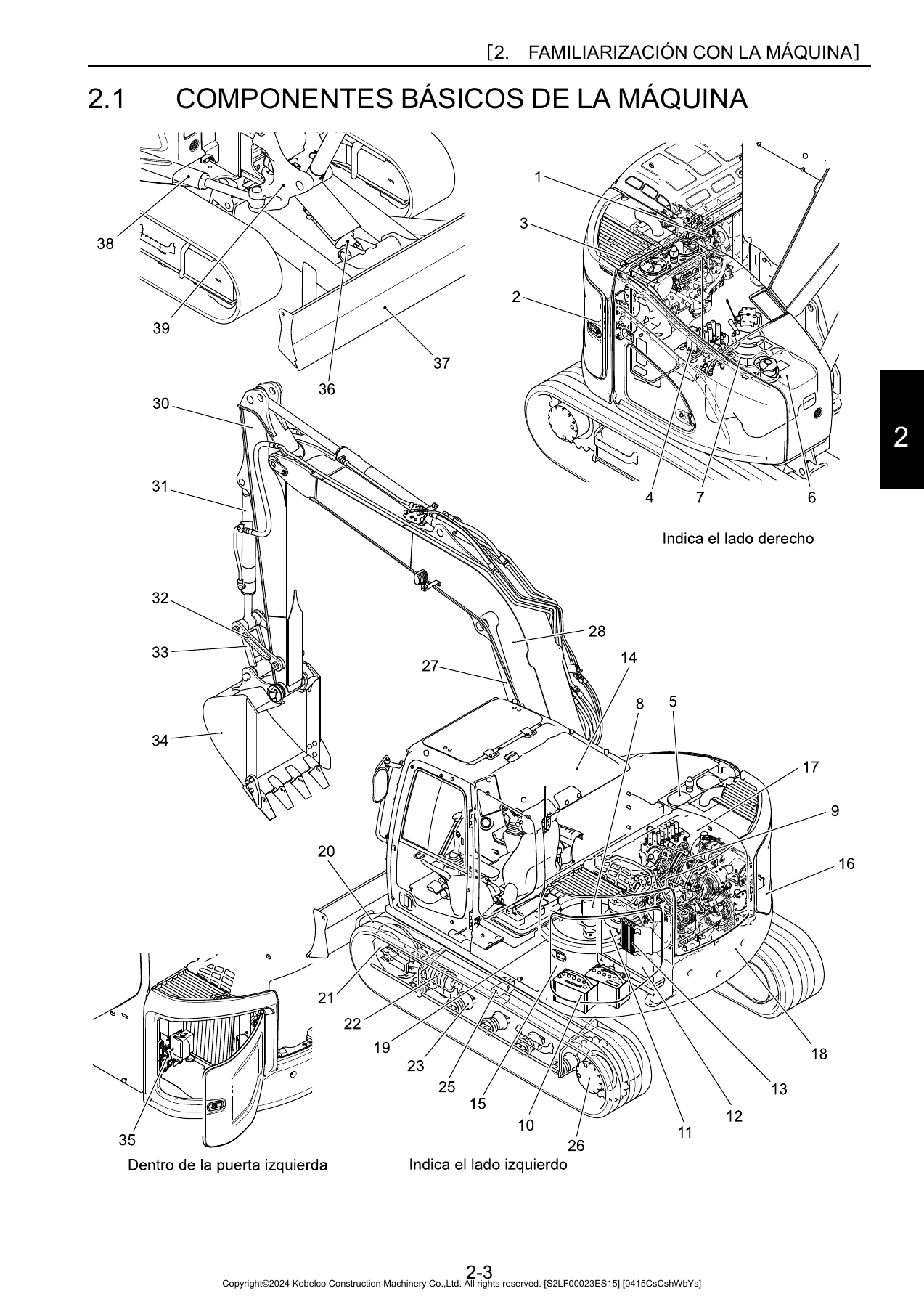

Una parte extensa del manual está dedicada a que el operario identifique correctamente los componentes y comprenda la lógica de mando de la SK85MSR-7. Se muestran los componentes básicos de la máquina y la nomenclatura de la estación del operario, junto con las palancas de control, pedales de desplazamiento, palanca de la hoja de empuje, pedal de giro de la pluma, interruptores, medidores y elementos de la cabina.

El monitor recibe un tratamiento detallado. El manual explica la pantalla normal, los medidores de temperatura del aceite hidráulico y del refrigerante, el nivel de combustible, la deposición de hollín, las advertencias, los menús de configuración y las funciones asociadas al mantenimiento. También se documentan la selección de velocidad de desplazamiento, los modos de trabajo S, ECO y H, la aceleración automática, la alarma de sobrecarga y la selección del modo de accesorio. Para equipos delanteros, aparecen modos para cucharón, martillo, cizalla o trituradora, garfio rotatorio, procesador, cucharón auxiliar, inclinación rotatoria y configuraciones individuales, además de los ajustes de caudal y presión que el sistema permite configurar.

Uso diario y trabajo con la excavadora

El manual de funcionamiento Kobelco SK85MSR-7 guía las comprobaciones antes del arranque, el arranque en condiciones normales y frías, el calentamiento del motor y del aceite hidráulico, la selección del modo de trabajo y el desplazamiento. También explica las precauciones para terreno blando, pendientes, zonas con agua, climas fríos, costa, arena y polvo, así como el aparcamiento correcto y el almacenamiento a largo plazo.

IMAGES PREVIEW

Entre los trabajos admitidos que aparecen en el documento se encuentran excavación, excavación de zanjas, carga, nivelación, demolición y trabajos con martillo, siempre bajo las condiciones y precauciones indicadas. El manual también describe procedimientos de excavación, carga y trabajo sobre superficies niveladas. Para una máquina mantenida en buen estado, se indica un rango de temperatura ambiente de funcionamiento de -20 °C a 40 °C (-4 °F a 104 °F).

Mantenimiento, lubricación y datos de servicio

La sección de inspección y mantenimiento convierte este PDF en una referencia práctica para planificar las tareas periódicas. Incluye especificaciones de lubricante, combustible y refrigerante; aceite hidráulico biodegradable; piezas de sustitución periódica; pares de apriete para pernos, tuercas, juntas y mangueras hidráulicas; y una tabla de inspección y mantenimiento. Los procedimientos se organizan desde las revisiones diarias tras 8 horas hasta los intervalos de 50, 120, 250, 500, 1000, 2000 y 5000 horas, además de las condiciones severas.

Entre las intervenciones descritas figuran el engrase del accesorio, el mantenimiento de la batería, el drenaje de agua y sedimentos del depósito de combustible, el ajuste de tensión de las orugas, la comprobación de los aceites de las unidades de reducción, el mantenimiento de correas, radiadores y filtros, el cambio de aceite y filtro del motor, el cambio de filtros de combustible, la lubricación del rodamiento de giro, la sustitución del filtro de retorno, el cambio de refrigerante y la sustitución del aceite hidráulico. También se tratan la liberación segura de la presión del sistema hidráulico, el DPF, la regeneración automática y manual, y las respuestas previstas ante fallos del sistema de control de NOx.

Especificaciones y rango de trabajo

La sección de especificaciones identifica el motor como YANMAR 4TNV98CT diésel y aporta los datos de la máquina estándar con pluma de 3,50 m (11’6″) y brazo de 2,13 m (7’0″). Para esa configuración se indican, entre otros datos, un peso operativo de 8640 kg (19 050 lb), cucharón de 0,22 m3 (0,29 yd3), potencia nominal ISO 9249 de 51,5 kW a 2100 min-1 y potencia ISO 14396 de 53,7 kW a 2100 min-1. El manual también recoge dimensiones, presión de contacto con el suelo, velocidad de giro, velocidades de desplazamiento y capacidad de pendiente.

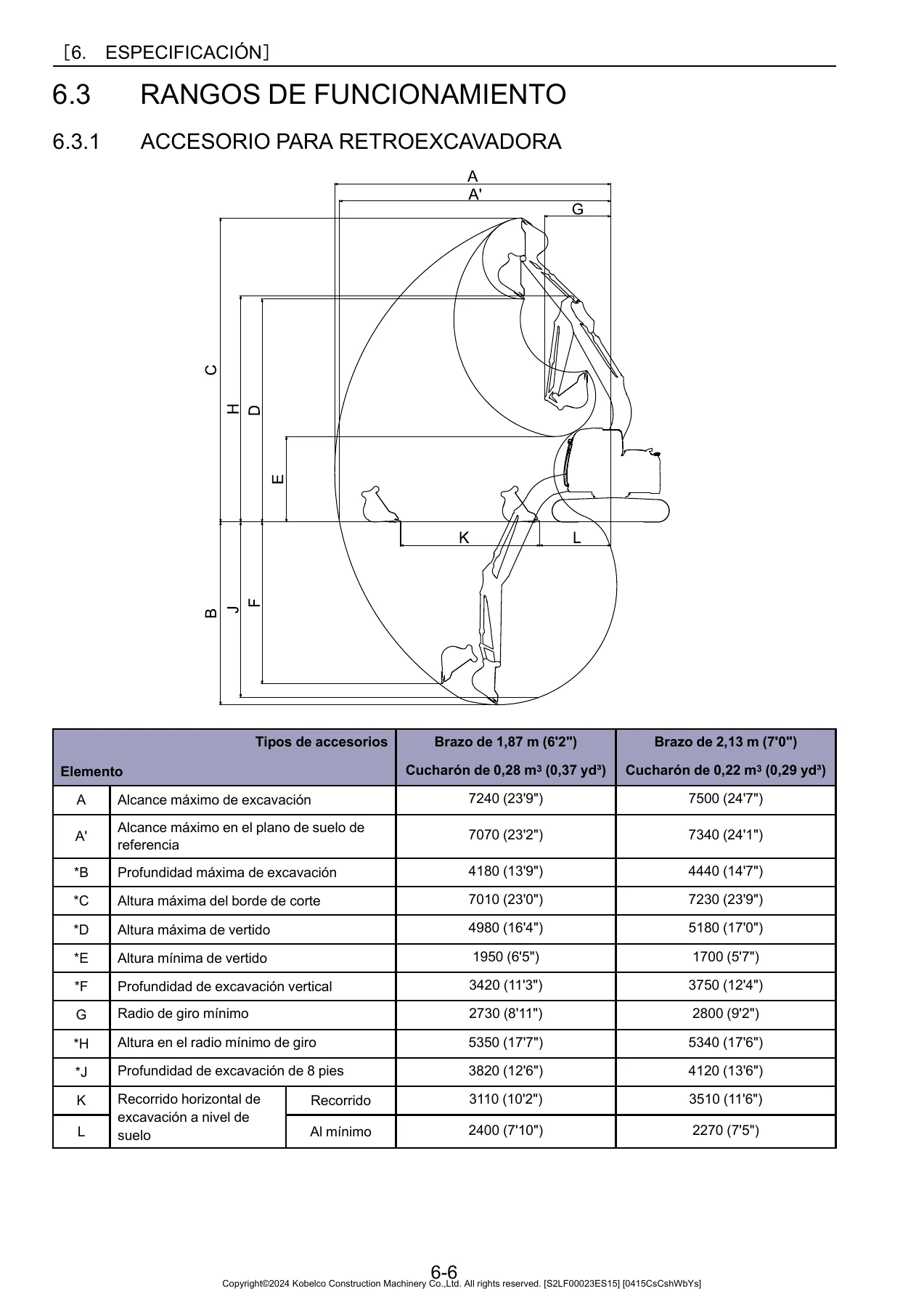

Los rangos de funcionamiento se presentan gráficamente para configuraciones con brazo de 1,87 m (6’2″) y cucharón de 0,28 m3 (0,37 yd3), así como para brazo de 2,13 m (7’0″) y cucharón de 0,22 m3 (0,29 yd3). Las tablas incluyen alcance máximo, profundidad máxima de excavación, alturas de corte y vertido, profundidad de excavación vertical, radio de giro mínimo y otros parámetros geométricos. También hay información sobre tipos de orugas, combinaciones de aditamentos y capacidades de elevación.

Capítulos cubiertos

• Información adicional
  • Prefacio, información de seguridad, resumen de la máquina, cualificación del operario, declaraciones de conformidad, vibraciones, ruido y ROPS
• 1. Instrucciones de seguridad
  • Etiquetas y pegatinas de seguridad
  • Seguridad previa a la puesta en marcha
  • Visibilidad segura
  • Precauciones de uso
  • Al final de cada turno
  • Precauciones durante las inspecciones y el mantenimiento
  • Precauciones relativas a la batería
  • Manipulación del acumulador o amortiguador de gas
• 2. Familiarización con la máquina
  • Componentes básicos y estación del operario
  • Monitor y menús de configuración
  • Interruptores, medidores, palancas y pedales
  • Caja de fusibles y relés, eslabón fusible y controlador
  • Radio DAB y aire acondicionado
  • Cinturón de seguridad y asiento con suspensión neumática
  • Partes de la cabina y salida de emergencia
  • Interruptor de apagado de la batería y bomba de suministro de combustible
• 3. Uso de la máquina
  • Verificaciones diarias y comprobaciones antes del arranque
  • Arranque, parada, comprobación y calentamiento
  • Inactividad automática y selección del modo de trabajo
  • Desplazamiento y uso de la máquina
  • Excavación, carga y trabajos sobre superficies niveladas
  • Aparcamiento e inspección después del funcionamiento
  • Condiciones adversas y almacenamiento a largo plazo
• 4. Inspección y mantenimiento
  • Inspección general y mantenimiento de la máquina
  • DPF y fallo del sistema de control de NOx
  • Lubricantes, combustible, refrigerante y aceite biológico
  • Piezas de sustitución periódica y pares de apriete
  • Tabla de inspección y mantenimiento
  • Mantenimiento cuando sea necesario y por intervalos de 8, 50, 120, 250, 500, 1000, 2000 y 5000 horas
  • Mantenimiento en condiciones severas
• 5. Transporte
  • Carga, amarre y descarga
  • Elevación de la máquina
  • Montaje y desmontaje del espejo
  • Remolque
• 6. Especificación
  • Especificaciones generales
  • Tipos de orugas y sus usos
  • Rangos de funcionamiento
  • Tipos y combinaciones de aditamentos
  • Capacidad de elevación
• 7. Sistema de gestión de operación de la maquinaria
  • Sistema de gestión, descarga remota y equipo inalámbrico integrado
• 8. Equipos opcionales
  • Martillo hidráulico y cizalla o trituradora
  • Modo de accesorio, válvula selectora, válvula de detención y ajuste del caudal
  • Control manual proporcional y mantenimiento de accesorios
  • Manejo de objetos y trabajos de elevación
  • Acoplamiento rápido y alarma de desplazamiento
  • Zapatas de goma de las cadenas y excavadora flotante
• 9. Procedimientos especiales
  • Avería del motor y bajada del accesorio al suelo
  • Liberación de los frenos del motor de desplazamiento y de giro

En conjunto, el documento conecta la operación cotidiana con las comprobaciones, los límites de la máquina y los procedimientos de mantenimiento que el operario o técnico necesita consultar durante la vida de servicio. La combinación de instrucciones ilustradas, advertencias, tablas de intervalos, pares de apriete, datos de fluidos, especificaciones y rangos de trabajo permite localizar tanto procedimientos diarios como referencias técnicas concretas sin separar la información de las precauciones aplicables.

Una referencia práctica para trabajar con la SK85MSR-7

El Kobelco SK85MSR-7 Manual de Funcionamiento 2024 en Español – S2LF00023ES15 ayuda a realizar la operación, las inspecciones y el mantenimiento descritos para esta excavadora siguiendo los procedimientos, límites y especificaciones indicados por el documento. Resulta útil para consultar controles, advertencias, intervalos, fluidos, pares de apriete, transporte, rangos de excavación, capacidades de elevación y el uso de accesorios antes de ejecutar el trabajo correspondiente. Se entrega como PDF instantáneo después del pago, sin envío físico; puede consultarse en dispositivos compatibles y puede imprimirse cuando se necesite una copia de trabajo.
